带环形提手的箱式锁扣结构设计

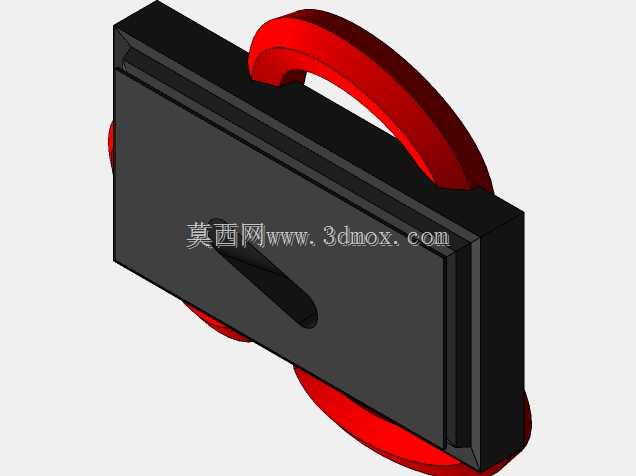

　　在工业箱体、设备防护舱、户外机柜这类需要频繁开合检修的场景里，锁扣的可靠性和操作便捷性直接影响运维效率与设备防护等级。这次设计的带环形提手锁扣，首先考虑的是日常运维中戴劳保手套操作的场景，环形提手的弧度做了12mm的内空预留，手套握持时不会出现卡滞，提手表面做了圆弧过渡，没有尖锐棱角，避免操作时刮破手套或者划伤手部。锁扣主体采用矩形基座设计，基座背面预留了3mm深度的安装沉台，适配1.5-2.5mm厚度的箱体门板安装，安装孔位采用对称排布的两个M4螺丝孔，孔距控制在65mm，既保证安装后的结构强度，也不会因为孔距过大导致门板局部变形。

　　从功能逻辑上看，这个锁扣采用的是旋转扣合的结构，环形提手同时承担操作手柄和锁止压臂的作用，当提手扳动到闭合位置时，基座内侧的楔形压块会自动压紧箱体门框上的锁舌，提供持续的预紧力，避免设备运行过程中因为振动出现松脱。提手的旋转轴采用隐藏式设计，轴体嵌入基座内部，没有外露的轴端，既可以防止灰尘、切削液进入转轴间隙造成卡涩，也能避免外力磕碰导致转轴变形失效。基座正面做了一条长条形的导向槽，在扣合过程中可以和门框上的定位凸台配合，引导锁扣精准对位，不会出现偏斜扣合导致的密封胶条压合不均问题。

　　设计过程中特意做了受力仿真验证，当提手施加20N的扳动力时，锁扣的扣合预紧力可以达到120N，足够压紧5mm厚度的橡胶密封胶条，满足IP54防护等级的密封要求。环形提手的截面做了椭圆形优化，相比圆形截面在相同材料用量下，抗弯折强度提升了27%，即使在-20℃的低温环境下，采用改性PP材质注塑成型的提手也不会出现脆裂问题。基座和提手的配合间隙控制在0.3mm，既保证转动灵活，也不会因为间隙过大出现晃动异响。

　　在安装边界上，锁扣整体的外轮廓尺寸控制在长80mm、宽45mm、厚度22mm，安装时不需要在门板上做复杂的沉孔加工，只需要开出两个对应安装孔和一个定位凸台的避让槽即可，适配大部分标准机柜、设备箱的门板改装需求。锁扣的开合角度设计为120度，扳动到最大开启位置时提手不会和门板表面的其他部件发生干涉，运维人员可以单手完成开合操作，不需要额外借助工具。针对户外使用场景，锁扣的所有金属嵌件都采用304不锈钢材质，基座和提手的塑料材质添加了抗UV助剂，长期暴露在阳光下不会出现明显的老化褪色，结构强度保持率可以达到85%以上。

　　实际应用中，这类锁扣除了用在工业设备箱体上，也可以适配工具箱、物流周转箱、户外配电箱等场景，相比传统的搭扣锁，这个结构把提手和锁扣功能整合在一起，不需要额外在箱体上安装独立提手，减少了门板上的开孔数量，进一步提升了箱体的整体密封性能。在结构细节上，基座的边缘做了1mm的圆角处理，安装后和门板表面贴合紧密，不会出现积灰的死角，日常清洁维护也更方便。锁止状态下提手和基座表面处于齐平状态，外凸高度不超过5mm，避免设备搬运过程中提手被其他物件勾挂导致意外开启。
