内啮合齿圈行星传动结构展示模型

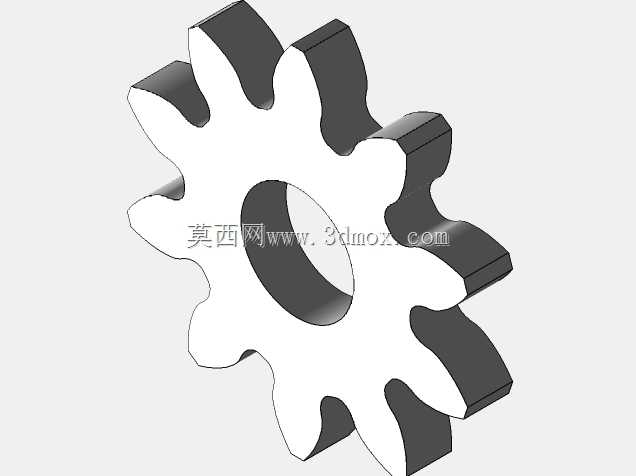

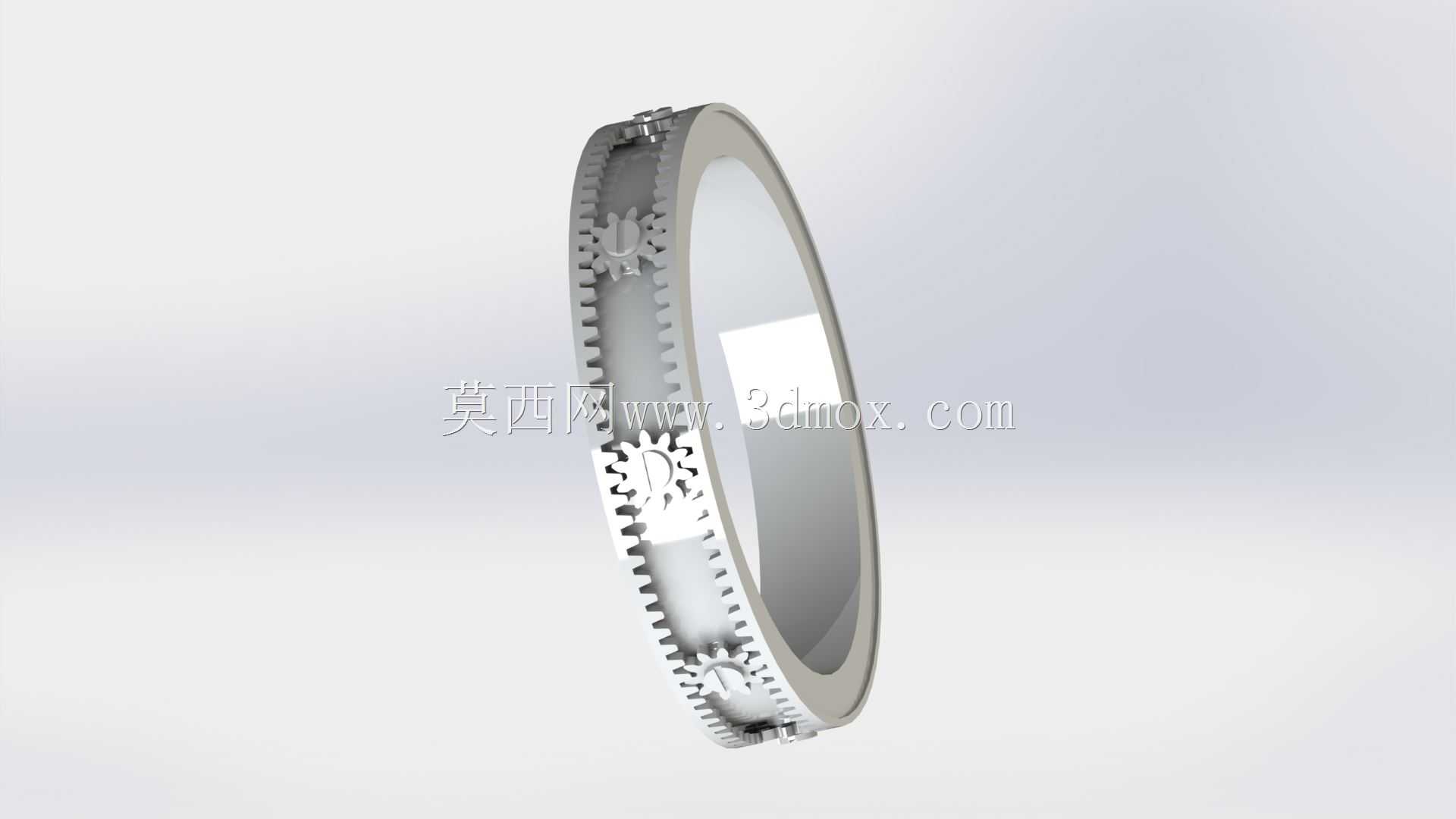

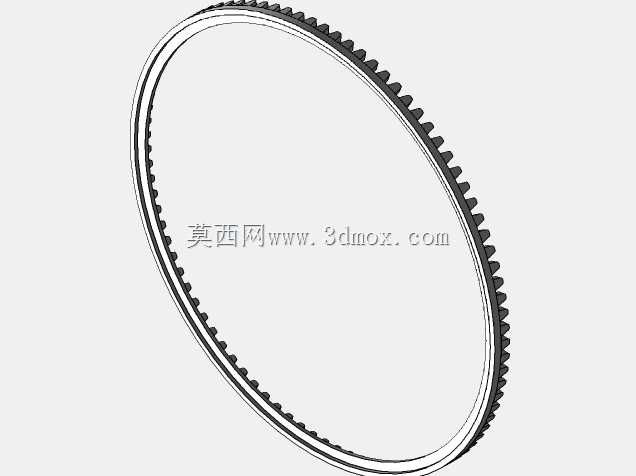

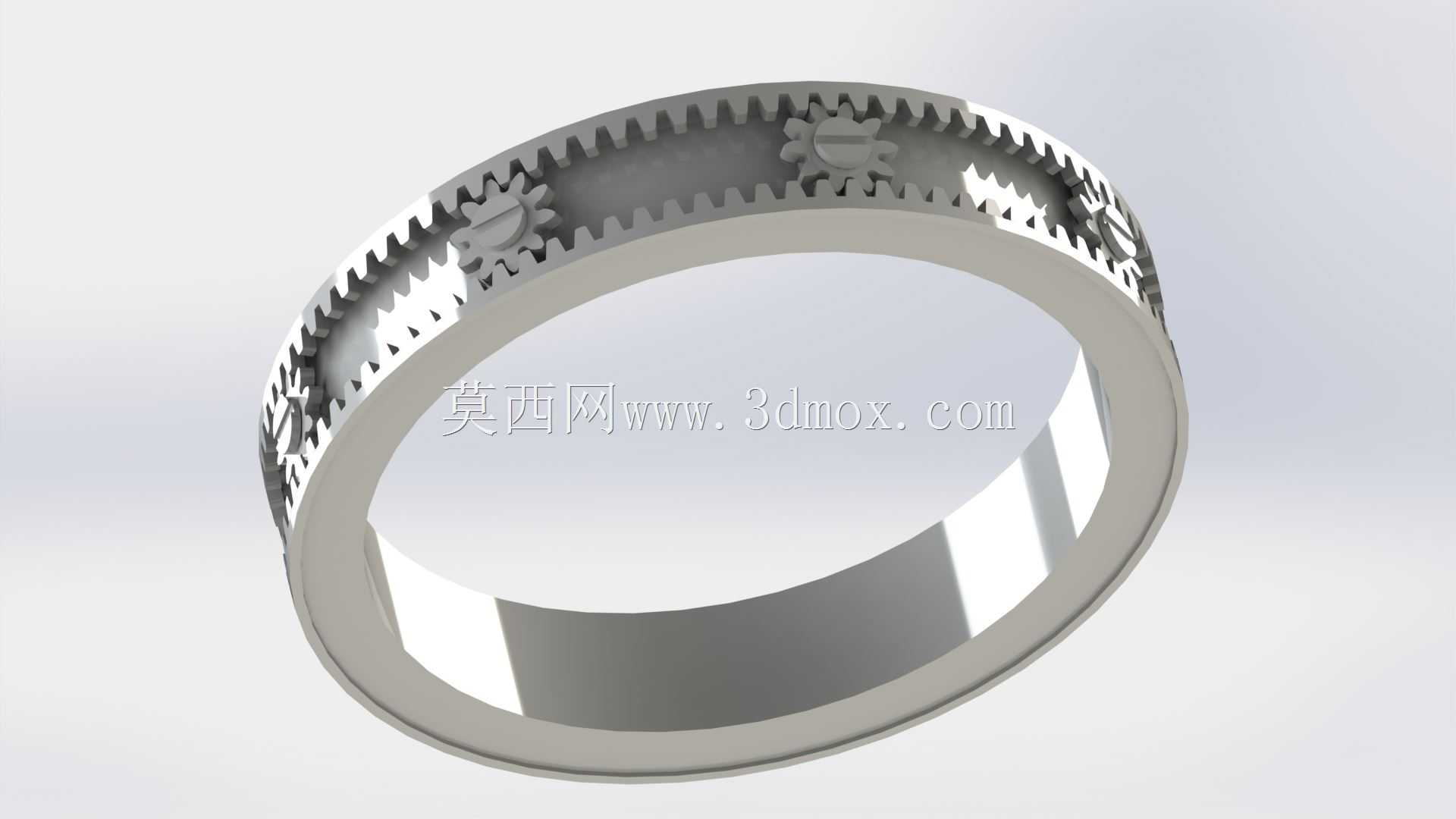

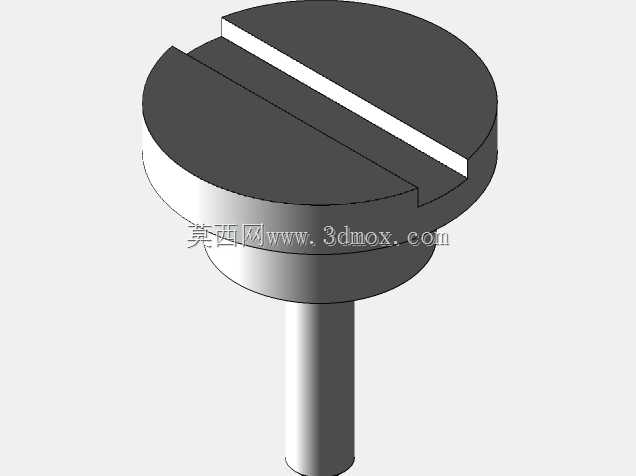

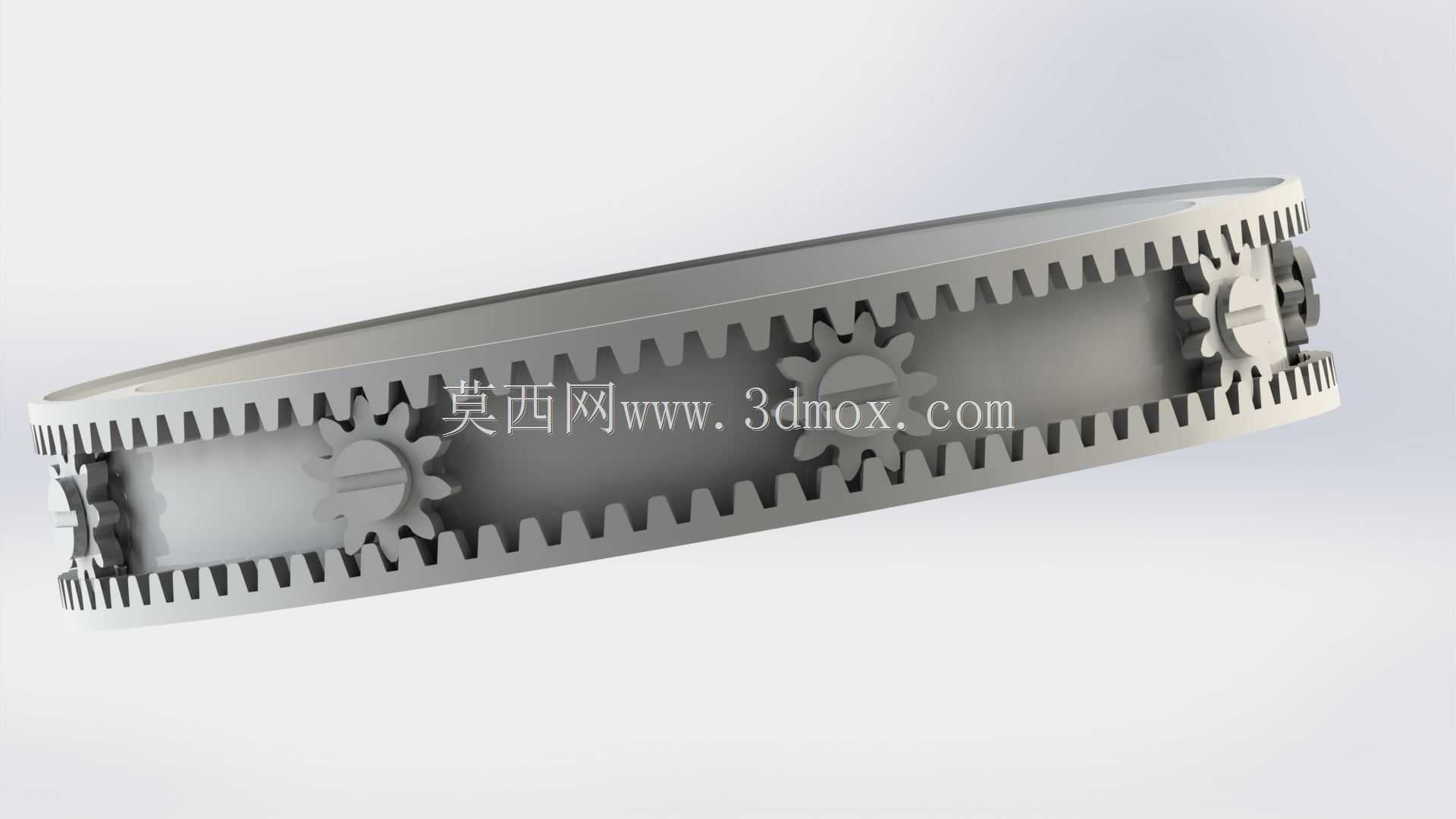

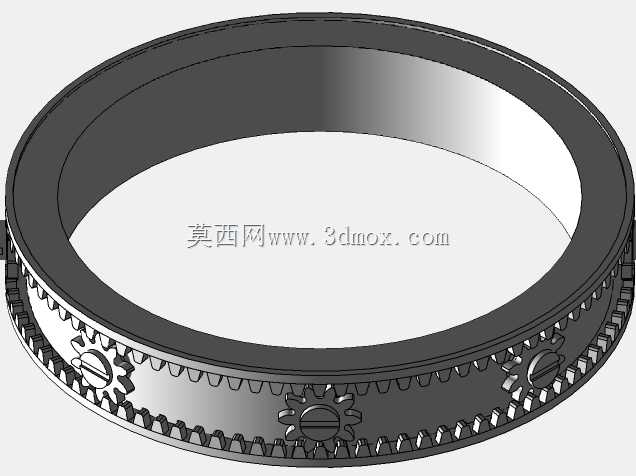

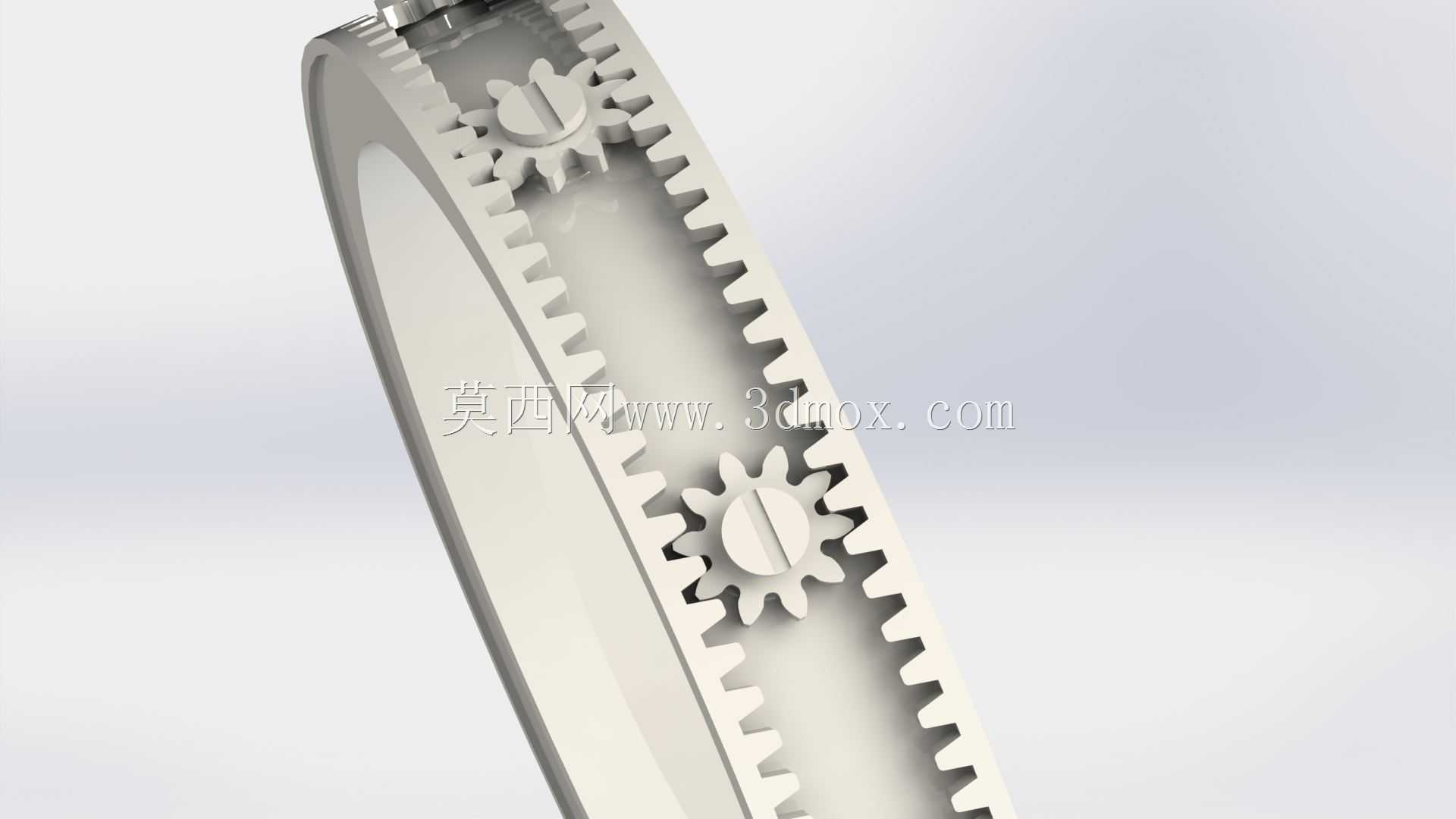

　　日常做传动方案选型时，内啮合齿圈是行星轮系里绕不开的核心构件，和外啮合齿轮副相比，它能在更小的径向空间里实现更大的传动比，同时啮合的轮齿对数更多，单齿承受的载荷更小，运行平稳性和承载能力都比平行轴外啮合结构更有优势，在紧凑空间的动力传递场景里应用极广。这个模型还原的是内齿圈和多个行星轮配合的典型结构，齿向为直齿，加工难度相对斜齿更低，装配时不需要额外调整轴向啮合位置，对安装空间的轴向尺寸要求更宽松，适合中小功率、对传动精度要求中等的传动场景。从结构细节来看，齿圈的轮齿加工在环形内壁，齿顶圆直径小于齿根圆直径，和行星轮的外齿形成内啮合副，啮合时两个齿轮的旋转方向相同，相比外啮合的反向传动，能减少轮齿之间的相对滑动，

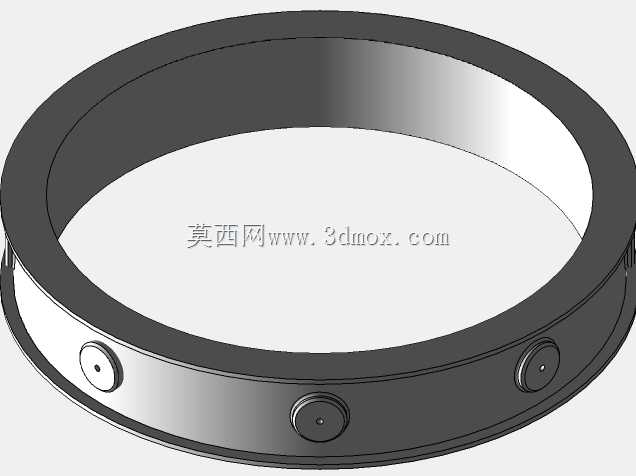

　　降低啮合过程中的摩擦损耗，长期运行的磨损量更小，维护周期更长。做这类齿圈的结构设计时，首先要匹配行星轮的参数，模数、压力角必须和配对行星轮完全一致，齿圈的分度圆直径等于太阳轮分度圆直径加上两倍行星轮分度圆直径，这个尺寸链是行星轮系装配的核心边界，一旦尺寸偏差超过公差范围，就会出现行星轮卡滞、啮合间隙过大或者根本无法装配的问题。齿圈的壁厚设计也需要结合承载能力核算，壁厚过薄会导致齿圈受载后产生径向变形，啮合侧隙变化引发传动冲击和噪音，壁厚过大则会增加整体重量和径向安装尺寸，浪费材料和安装空间，通常中小功率传动场景下，齿圈的齿根到外圆的壁厚不小于2.5倍模数，能兼顾刚性和轻量化需求。安装边界方面，这类齿圈常见两种固定方式，

　　一种是外圆做定位止口，通过螺栓和箱体连接作为固定轮系的内齿圈，太阳轮输入、行星架输出实现大减速比传动；另一种是齿圈和旋转壳体连接作为输出构件，太阳轮固定、行星架输入，能在更小的体积下实现大扭矩输出，常见于电动工具、小型回转驱动、轮毂减速单元里。建模过程中，内齿的齿形绘制是重点，不能直接用外齿轮的齿形镜像使用，内齿的渐开线起始位置、齿顶高系数、顶隙系数都要和配对行星轮匹配，否则会出现齿顶干涉或者啮合重合度不足的问题，很多新手做内齿圈建模时容易忽略过渡曲线的干涉校验，实际加工出来的零件装配时会出现行星轮齿顶和齿圈齿根刮蹭的问题，必须在建模阶段做啮合运动仿真，逐帧检查轮齿啮合过程中的间隙，确保全啮合周期内没有硬干涉。从实际应用场景来看，

　　这类内齿圈结构除了常规的行星减速器，还常用于回转工作台的分度驱动、风电齿轮箱的低速级传动、新能源汽车的轮边减速机构，这些场景都要求传动结构径向尺寸紧凑、承载能力强、运行噪音低，内啮合齿圈的结构特性刚好匹配这些需求。另外，齿圈的材料选择也和应用场景强相关，重载场景下常用42CrMo调质后表面淬火，齿面硬度达到HRC45-55，既能保证芯部的韧性抗冲击，又能保证齿面的耐磨性；轻载传动场景下也可以用45号钢调质处理，加工成本更低，能满足常规使用需求。做装配设计时，齿圈和箱体的配合公差通常选H7/h6的间隙配合，既保证装配时的同轴度，又不会因为过盈量太大导致齿圈变形影响啮合精度，定位销孔的位置需要和行星架的安装孔做位置度校验，避免多个行星轮装配后载荷分布不均，出现个别轮齿过早磨损的问题。
