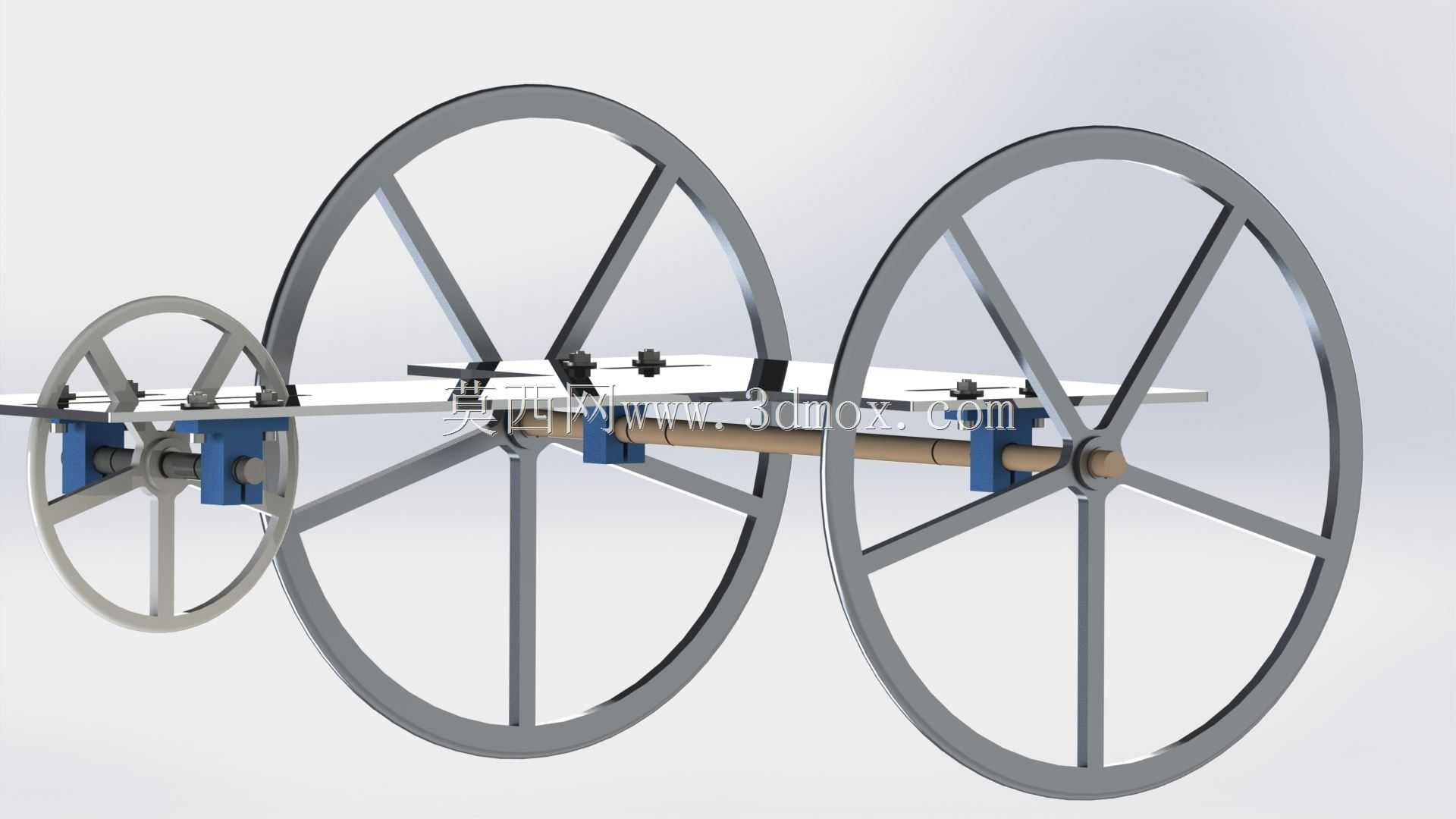

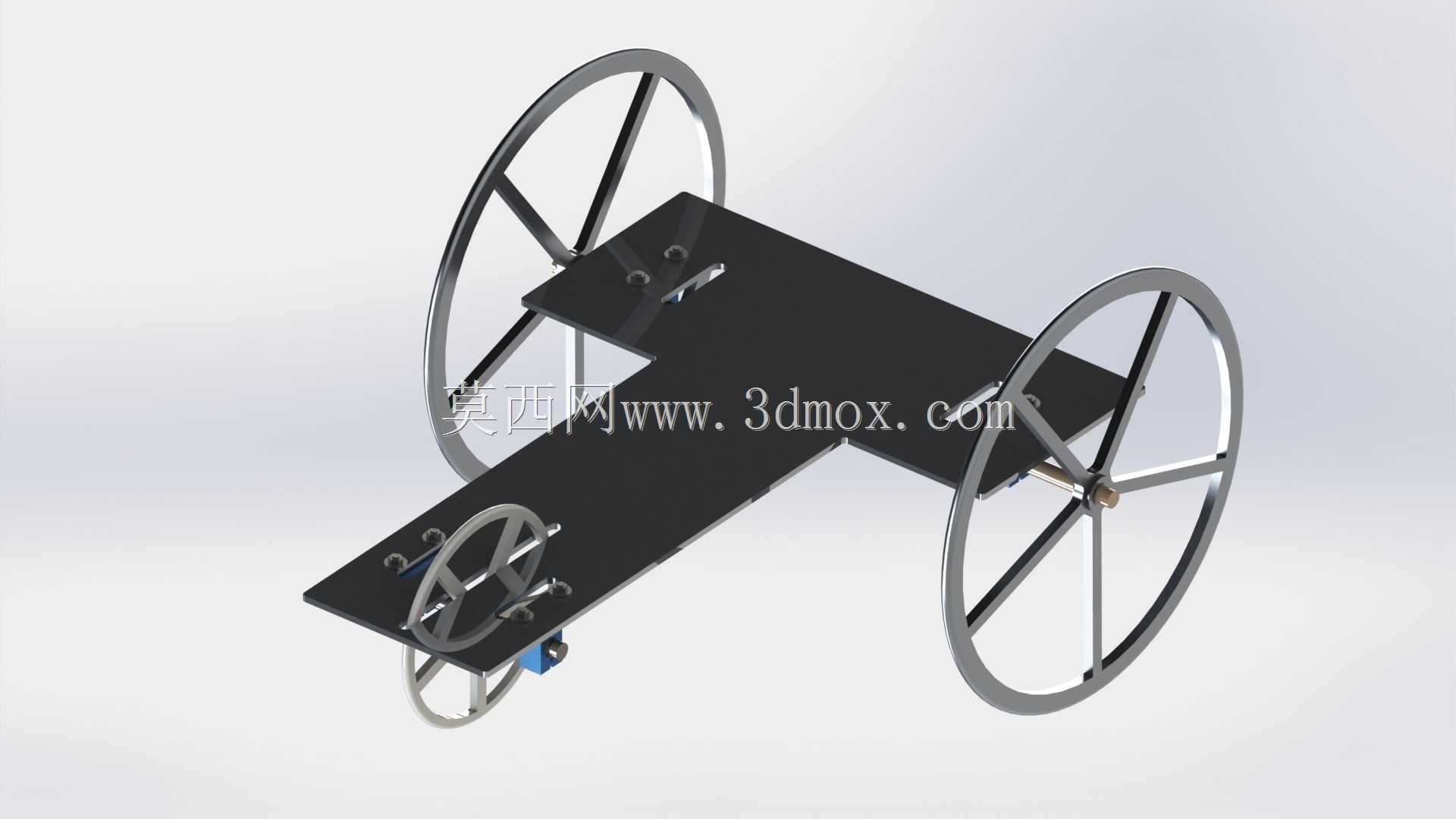

这款轮式行走载具的结构设计,核心面向高校机械原理实验、小型传感模块搭载测试场景,整体采用平板式承载布局,没有额外设置包覆式外壳,所有轮组、连接构件全部外露,方便实验过程中快速调整轮距、更换驱动组件或是加装测试模块。从结构布局来看,载具采用三点支撑轮组配置,两个大直径辐条轮布置在载具平台后侧作为主行走轮,单组小直径轮布置在平台前侧作为随动转向轮,这种布局的优势在于大幅降低了底盘结构复杂度,不需要额外设计差速器构件,仅通过两个后侧主轮的转速差就能实现转向动作,对于教学实验场景来说,既可以直观展示轮式差速转向的运动原理,也能减少不必要的结构故障点,降低实验过程中的设备维护频次。

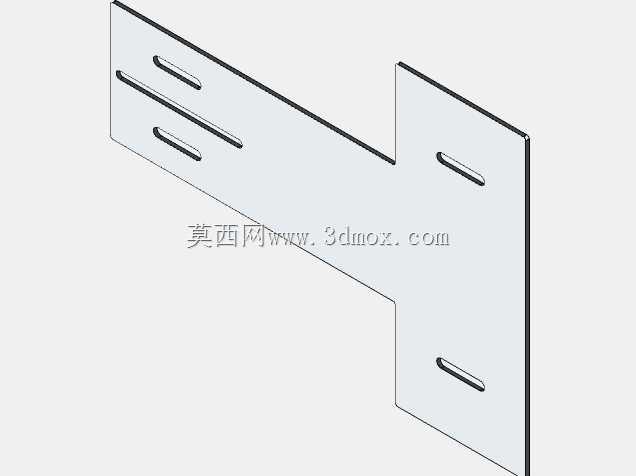

承载平台采用整块平板式设计,板面预留了多组规则排列的安装孔位,这些孔位的间距按照通用实验模块的安装基准做了匹配,不管是加装控制电路板、传感检测模块,还是搭载小型机械执行构件,都可以直接通过标准紧固件完成固定,不需要额外在板面上打孔做二次加工。平台的板面做了下沉式的层级设计,后侧区域的板面高度略低于前侧,这种设计一方面可以降低后侧大直径轮组的安装重心,提升行走过程中的整体稳定性,另一方面也能给轮组的转动预留足够的安全间隙,避免轮组转动过程中与板面发生剐蹭干涉。

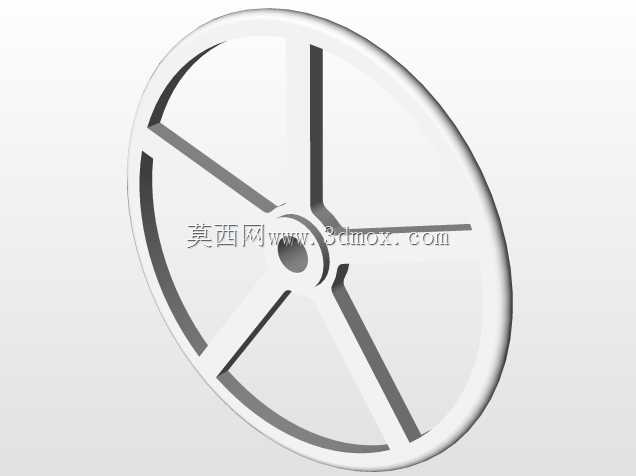

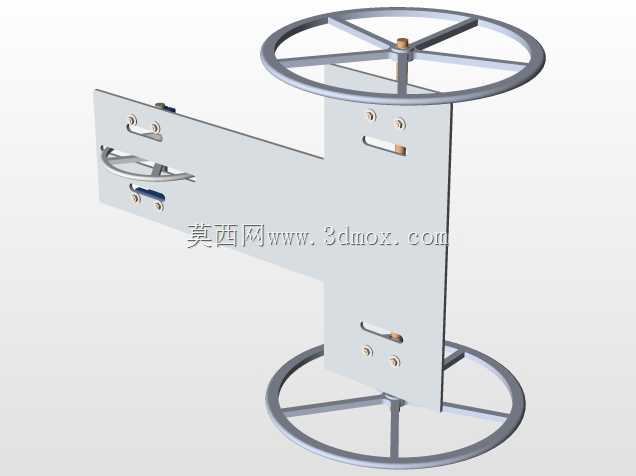

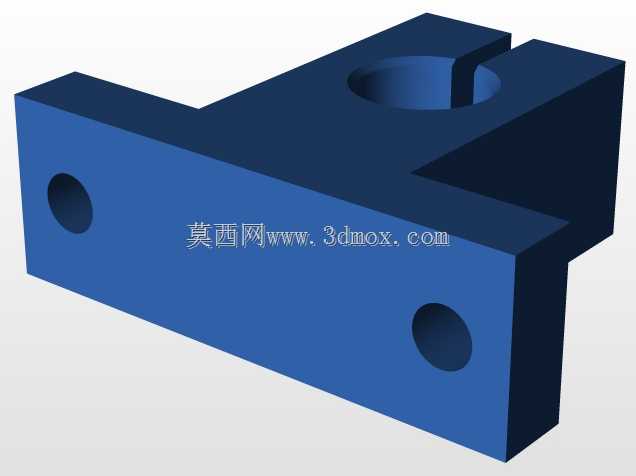

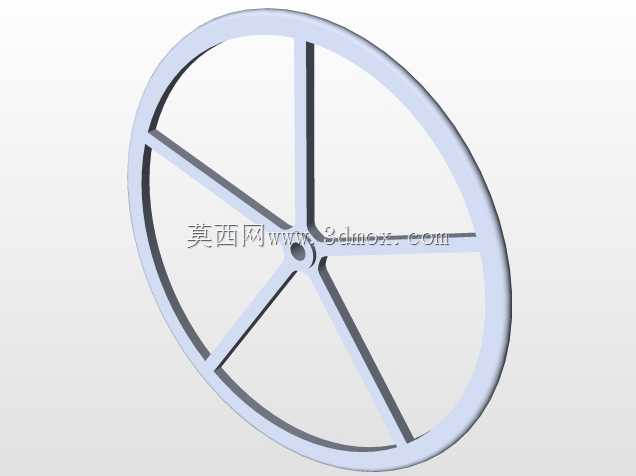

轮组的设计上,后侧两个主行走轮采用大直径薄壁辐条结构,轮辐采用多根直辐条对称布置,既可以保证轮体的整体结构强度,减少轮体转动过程中的径向形变,也能尽可能降低轮体自身的重量,减少行走过程中的惯量冲击,让转速控制的精度更容易保障。轮体与平台的连接采用悬臂式轴座结构,轴座直接固定在平台底面的侧边位置,轮轴穿过轴座内部的轴承构件与轮体连接,这种安装方式可以让轮体的拆装过程更加便捷,实验过程中如果需要更换不同直径、不同摩擦系数的轮体来测试行走性能,只需要拆下轴端的紧固件就能完成轮体更换,不需要拆解整个底盘结构。前侧的随动轮采用小直径结构,轮架与平台底面采用转动副连接,可以360度自由转动,跟随后侧两个主轮的转速差自动调整转向角度,不需要额外设置转向驱动构件,进一步简化了整体结构。
从安装边界尺寸来看,两个后侧主轮的轮距设置参考了常规实验桌面的操作宽度,整体宽度控制在可以在标准实验台面上灵活转向的范围,不会因为轮距过宽导致转向时碰到台面周边的防护栏或是其他实验设备。平台的整体长度按照常规实验模块的排布需求做了分配,前侧预留的安装区域可以容纳控制电源、主控电路板这类基础模块,中后段的区域可以根据实验需求加装不同的测试构件,整体重心落在三个轮组构成的支撑三角形内部,即使在平台上搭载一定重量的测试模块,也不会出现重心偏移导致的侧翻问题。
在实际使用场景中,这款结构既可以作为机械原理课程中轮式行走机构的教学演示载体,让学生直观理解差速转向的运动逻辑、轮组布局对行走稳定性的影响,也可以作为小型移动机器人开发的基础底盘,直接在平台上加装导航模块、避障传感器后就能开展自主行走相关的实验测试。结构设计过程中没有采用特殊定制的异型构件,所有的轴座、紧固件、轮体连接构件都采用通用标准件,一方面可以降低整体的加工制造成本,另一方面如果某个构件出现损坏,也可以快速找到替换件,不会因为特殊构件的采购周期影响实验进度。轮体的转动部位全部采用标准轴承做转动支撑,转动过程中的摩擦阻力更小,即使采用小功率的驱动电机也能带动载具平稳行走,适合低功耗的实验场景使用。平台板面的边缘做了倒角处理,避免实验操作过程中尖锐的边角划伤操作人员,也能减少构件安装过程中与线缆的剐蹭,降低线缆外皮破损的安全隐患。
