带安装支架的弯型塑料流体连接管

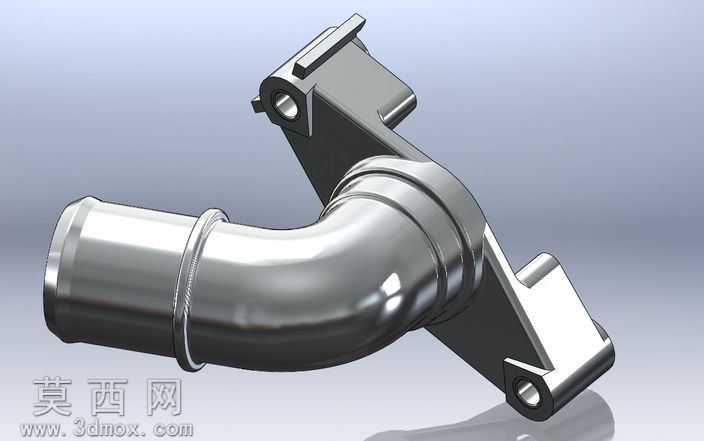

本作品为弯型塑料流体连接管件，采用三维参数化建模方式完成全结构构建，建模过程中先梳理管路的流体走向逻辑，确定90度左右弯折的主体管路走向，再逐步构建两端的接口结构：一端为光滑插接式管端，设计有环形凸筋结构用于提升外接软管连接后的密封性能与防脱能力，避免流体输送过程中出现渗漏、管路脱落的问题；另一端为适配对接的扩展管出口，可匹配对应规格的硬管或功能阀件完成装配。主体弯管外侧设计有一体化的安装固定支架，支架上预留了带衬套结构的铰接安装孔位，可通过销轴完成管件在设备基体上的铰接固定，同时支架的支撑筋结构做了加厚过渡处理，可降低管路安装后受振动、流体冲击产生的结构开裂风险，兼顾安装便利性与结构耐用性。建模阶段对所有转角位置做了圆角过渡处理，既符合塑料注塑成型的工艺要求，避免尖角位置出现应力集中、注塑缺料的问题，也能减少流体在管路弯折处的流动阻力，提升流体输送的顺畅度。材质渲染阶段，主体管路部分采用镀铬金属质感的塑料材质表现，还原产品表面做金属化处理后的亮面反光效果，清晰呈现管路的曲面流畅度与环形凸筋的结构细节；安装支架部分采用哑光工程塑料材质，通过明暗对比区分不同功能区域的材质差异，渲染时采用柔和的侧上方打光，突出弯管的曲面弧度与支架的结构轮廓，让整体模型的结构层次清晰可见。设计过程中充分考虑塑料管件的实际使用场景，对安装支架的受力位置做了结构加强，对管路内壁做了顺滑处理避免流体残留，整体结构紧凑，安装定位准确，可直接用于流体输送系统的装配验证、管路布局模拟等场景。
