15DN直通式液体检修球阀结构设计

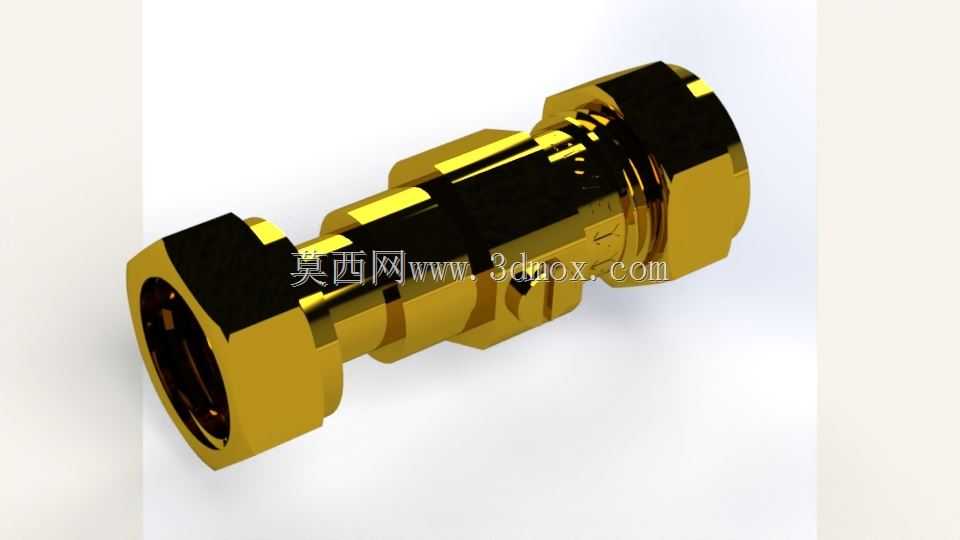

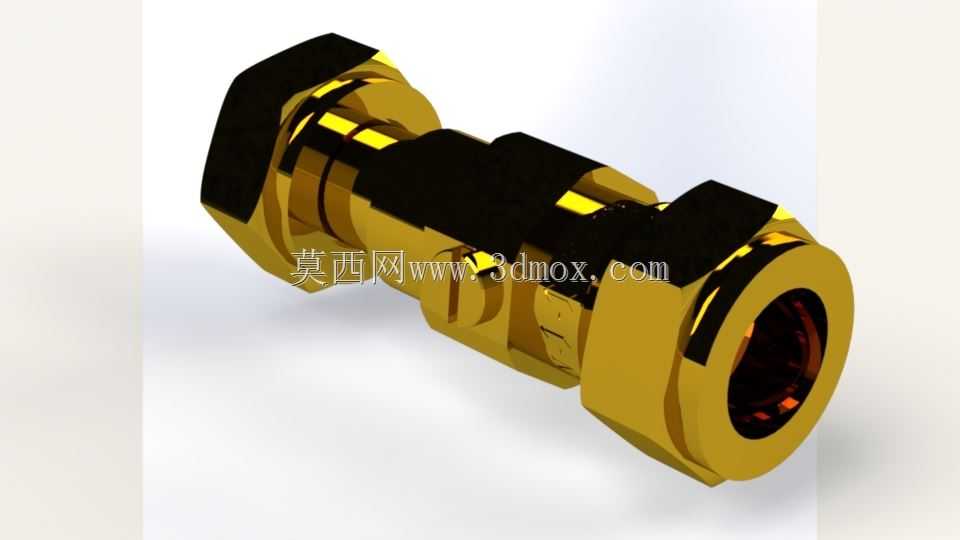

　　这款15通径的检修类球阀，主要面向小口径低压液体输送管路的检修截断场景，常见于民用供水支管、小型工业冷却循环支路、实验室流体输送管线、小型液压系统回油支路这类需要频繁通断、方便局部管线检修的工况中。和同通径的截止阀、闸阀相比，它的流道阻力更小，全开状态下介质流通几乎没有额外压损，对于粘度不高的水基介质、低粘度液压油、中性化工液体都有不错的适配性。从结构设计来看，它采用两端内螺纹连接的形式，不需要额外焊接法兰，安装时直接对接同规格的外螺纹管路即可，整体轴向尺寸紧凑，在狭窄的管线排布空间里也能顺利布置，不会因为阀件长度问题挤占周边管线或设备的安装空间。阀体采用黄铜材质的设计思路，一方面是黄铜的切削加工性能优异，

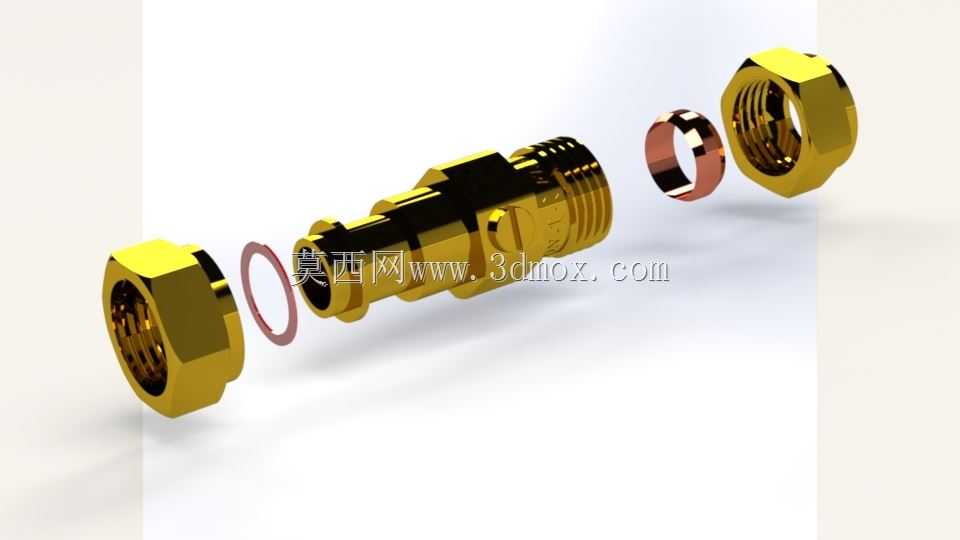

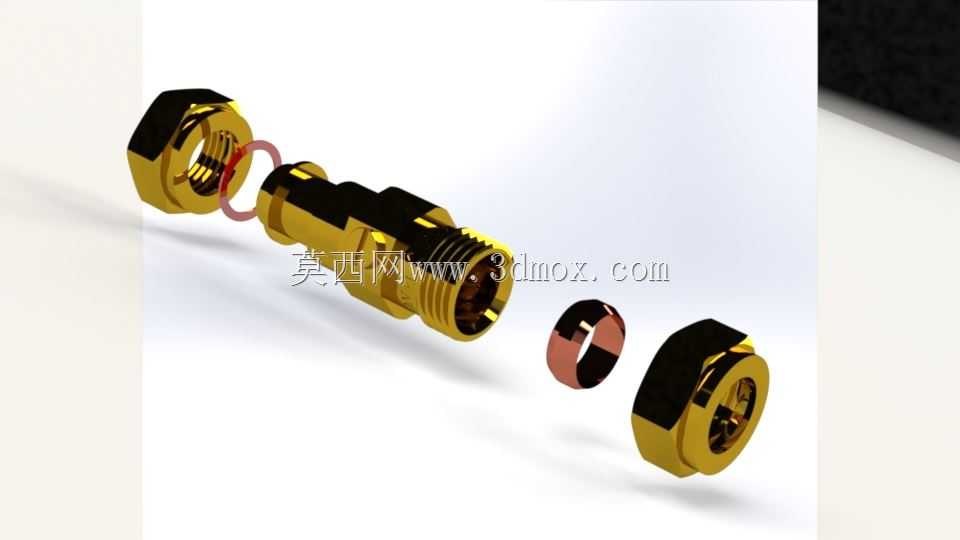

　　批量加工时成型精度容易控制，另一方面黄铜本身的耐水腐蚀性能较好，在常温常压的水介质环境下长期使用不会出现严重的锈蚀卡滞问题，后期维护时拆卸也比较方便。中间的球体密封结构采用软质密封副，关闭状态下的密封性能可靠，只要操作扭矩到位就能实现零泄漏，完全满足支路检修时完全截断介质的需求，避免检修作业时介质泄漏造成的现场污染或者安全隐患。两端的锁紧螺母结构设计，是为了方便在安装时调整阀件的朝向，不需要整体转动阀体就能对准操作手柄的位置，在管线密集的安装场景里，这个结构能大幅降低安装对位的难度，后期如果出现密封件磨损的情况，也可以松开两端锁紧螺母更换内部密封件，不需要整体更换整个阀件，能降低后期的运维成本。从安装边界来看，

　　这款阀件的两端螺纹为标准管螺纹，对接时不需要定制特殊转接头，常规的15通径管路配件都能直接匹配，阀体的外轮廓最大直径控制在合理范围内，安装时预留的扳手操作空间不需要过大，即使是并排布置的多根支路管线上，相邻阀件之间也不会出现扳手干涉的问题。操作端的结构设计考虑了日常操作的便捷性，不需要专用工具，用普通活动扳手或者配套的手柄就能完成开关操作，开关行程为90度，从全开到全关只需要转动四分之一圈，操作人员能快速判断阀件的开关状态，避免出现误操作。在实际工况使用中，这类小通径检修阀通常布置在设备的进水/进油支路上，当末端设备需要检修更换时，只需要关闭对应的支路检修阀，就能截断该支路的介质供应，不需要关闭整个管路系统的总阀，

　　不会影响其他支路的正常运行，这也是它在多支路并联管路系统中被广泛应用的核心原因。流道设计采用全通径结构，球体的通孔直径和管路通径基本一致，介质流经时不会出现节流缩径的问题，一方面减少了介质流动的压损，另一方面也避免了介质中的细小杂质在阀件位置沉积卡滞球体，长期使用的可靠性更高。阀体的外部结构做了六角防滑设计，安装时可以用扳手卡住阀体的六角部位施加扭矩，不会因为表面过于光滑导致安装时打滑，也能避免安装过程中扭矩过大损坏阀体的螺纹结构。整体的结构拆分件数量少，没有复杂的异形结构，不管是前期的三维建模出图，还是后期的加工制造、装配调试，难度都比较低，非常适合批量标准化生产，也方便设计人员在做管路系统选型时直接调用，不需要重新做复杂的结构校核，只要匹配通径和压力参数就能直接布置到管线系统中。
