三角布置三链轮链条传动结构设计

项目分类:通用机械零部件 发布时间:2022-01-13 ID:502046
  • 三角布置三链轮链条传动结构设计
  • 三角布置三链轮链条传动结构设计
  • 三角布置三链轮链条传动结构设计

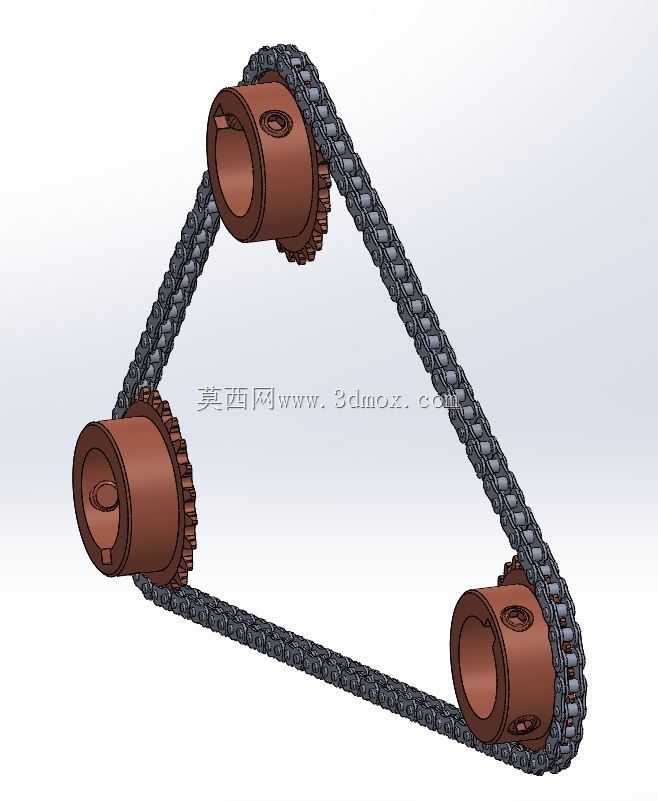

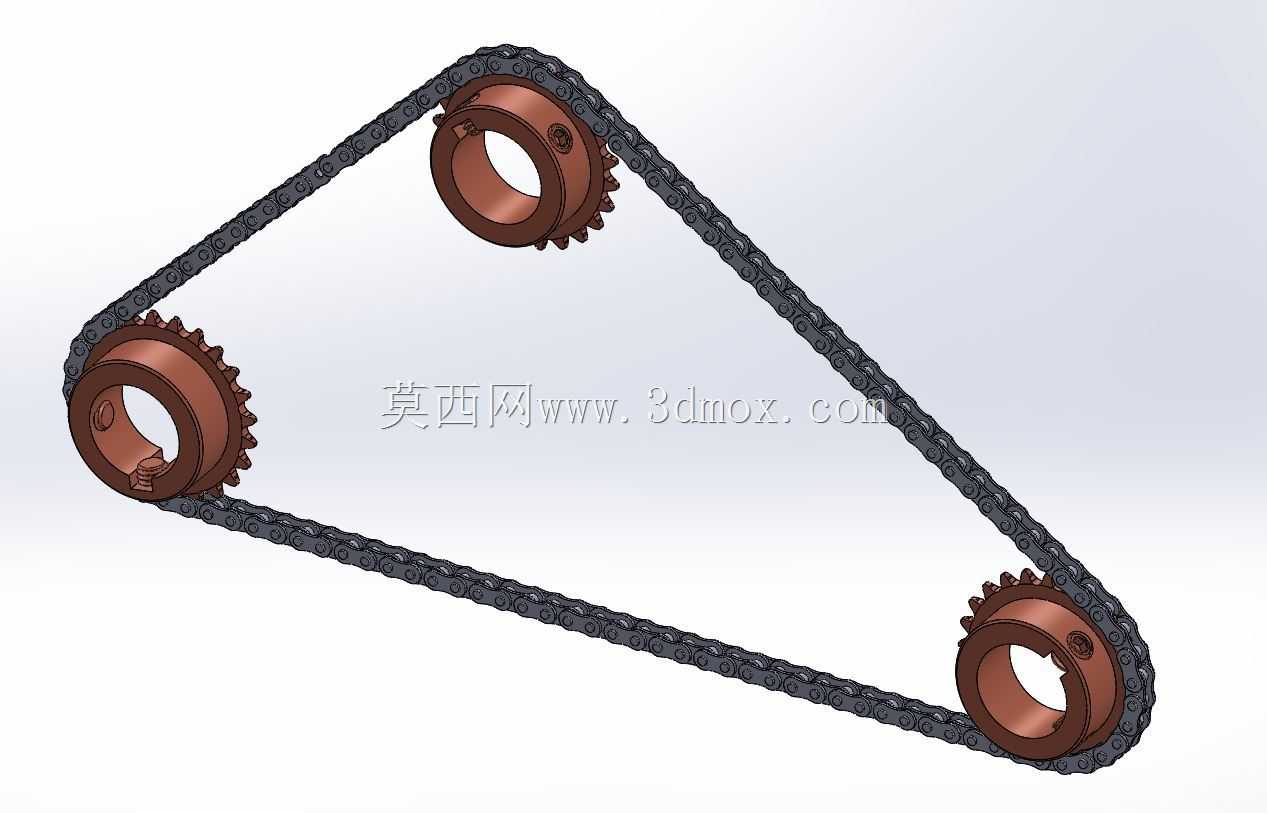

  这套三链轮配合单根闭合链条的传动结构,在轻工包装线、小型物料输送设备、非标自动化工位转序机构里应用十分普遍,相比常规两链轮的直线传动布局,三角排布的链轮组能在有限安装空间内完成多轴动力的同步传递,不需要额外增设中间张紧轮组,就能同时给三个不同工位的执行件输出同转速的回转动力,大幅简化设备内部的传动链路。

  从实际使用场景来看,这类三角链传动结构常被用在多工位转盘设备的动力输入段、小型分拣线的转角动力传递、以及部分需要同步驱动三个平行轴的工装夹具上,比如日化产品灌装线的瓶身夹持转位机构,三个链轮分别对应上料、灌装、下料三个工位的转轴,单根链条带动三个链轮同步转动,能保证三个工位的动作节拍完全一致,不会因为多组传动的间隙累积出现工位错位的问题。

  设计这套结构的时候,首先要确定三个链轮的分度圆直径保持一致,这样才能保证三个输出轴的转速完全相同,避免出现线速度差导致链条拉扯磨损。三个链轮的中心位置排布要形成稳定的三角形,链条绕装后每个链轮的包角不能小于120度,包角过小会导致链轮和链条的啮合齿数不足,传动过程中容易出现跳齿、脱链的问题。链条的节距选择要匹配传递的扭矩大小,小载荷工位转运用08B规格的滚子链就能满足需求,如果是传递稍大扭矩的输送场景,可以换用10A规格的链条,同时对应调整链轮的齿形参数,保证齿槽和滚子的配合间隙在0.1到0.3毫米之间,间隙过大会加大传动冲击,间隙过小则会出现卡滞、运转阻力过大的问题。

  安装边界方面,三个链轮的中心平面必须保证完全共面,平面度误差要控制在0.2毫米以内,否则链条运转过程中会出现侧向摩擦,轻则加速链条侧板和链轮齿侧的磨损,重则直接导致链条脱轨。链轮的轴孔要和对应安装轴采用过渡配合,配合公差选H7/k6即可,键槽的位置要统一对齐,方便装配的时候快速定位。整套传动结构的外围要预留至少15毫米的安全间隙,避免和设备内部的走线、其他机构件产生运动干涉,同时要给链条的下垂段预留2%到3%的松边垂度,不需要额外加装张紧结构,靠三角排布本身的结构特性就能补偿链条使用过程中产生的伸长量,日常维护只需要定期清理齿槽内的杂物、涂抹润滑脂即可,维护成本比多组齿轮传动、同步带传动更低。

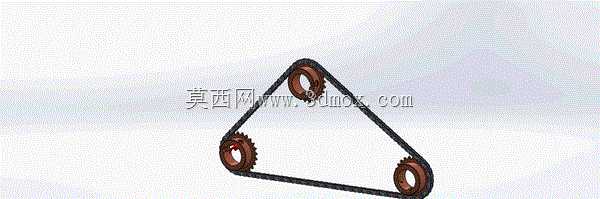

  功能特性上,这套三角排布的链传动结构相比同步带传动,能适应有少量粉尘、碎屑的生产环境,不会像同步带那样出现带齿磨损打滑的问题,传动比保持恒定,传递效率能达到95%以上;相比齿轮组传动,它的中心距适配范围更灵活,不需要严格保证齿轮的中心距公差,三个轴的位置可以根据设备内部的空间灵活调整,只要保证链条长度匹配、包角满足要求就能正常运转,非常适合非标设备的定制化设计场景。在实际建模过程中,链轮的齿形是按照标准滚子链链轮的齿廓参数绘制的,齿沟圆弧半径、齿顶圆弧、工作段直线都严格匹配对应节距链条的啮合要求,链条的链节之间保留了合理的转动间隙,能完整模拟链条绕经三个链轮时的弯折运动状态,装配完成后可以直接做运动仿真,验证运转过程中是否存在干涉、链条是否会出现松脱的问题,给后续的实际加工装配提供准确的参考依据。

  在一些需要紧凑布局的小型设备里,这种三链轮三角传动结构还能替代复杂的齿轮系,减少零件数量,降低装配难度,比如小型台式铆接设备的多轴动力输出端,用这套结构就能同时驱动三个铆接头同步转动,不需要设计复杂的分动箱结构,整体占用的安装空间比齿轮分动结构缩小40%以上,同时传动过程中的噪音更低,运转更平稳,适合对设备体积有严格要求的桌面级自动化设备。需要注意的是,设计时要根据设备的运转速度选择对应的润滑方式,如果是每分钟链轮转速不超过200转的低速工况,定期人工涂抹润滑脂即可;如果转速更高,就要在结构外围加装简易的护罩,预留润滑油滴注的位置,避免高速运转时链条甩出的润滑油污染工位上的加工产品。
