供暖系统磁性除污过滤装置结构设计

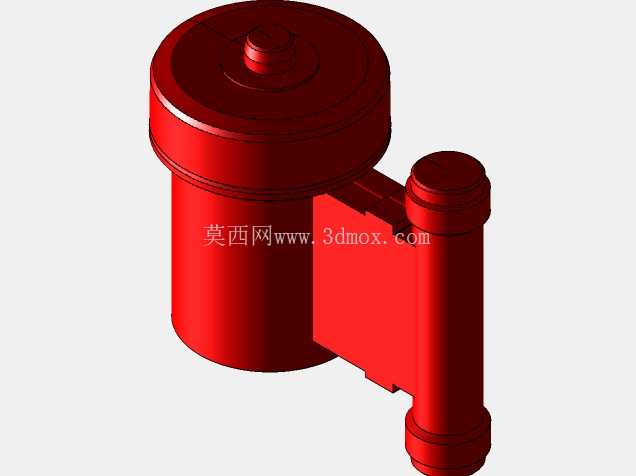

　　在民用分户供暖、小型商用闭式水循环系统的管路搭建中，水路杂质带来的部件卡滞、换热效率衰减问题一直是运维端的高频痛点，这类磁性过滤装置的设计初衷，就是针对供暖循环水中的铁磁性杂质、悬浮锈渣做在线截留，避免杂质进入壁挂炉、换热器、地暖盘管等核心部件造成流道堵塞或者磨损。从结构布局来看，该装置采用主腔体加侧置排污通道的一体化构型，主腔体为立式圆柱结构，顶部设置快拆式端盖，内部预留了磁棒安装腔与扰流沉降空间，循环水进入腔体后，流道截面突然扩大，流速快速降低，大颗粒的泥沙、焊渣会在重力作用下沉降到腔体底部，而水中悬浮的铁屑、氧化铁锈粒会被内置的强磁组件牢牢吸附在腔体内壁，不会随水流进入下游管路。

　　侧置的旁通结构兼顾了两种功能，日常运行时旁通处于闭合状态，水流全部经过主腔体完成过滤，当需要排污时，不需要拆解整个主腔体，也不需要排空整个供暖回路的水，只需打开侧置通道的排污阀，取出内置的磁芯组件，失去磁力吸附的杂质就会随旁通水流快速排出，整个排污过程可以在数分钟内完成，不会影响系统的正常密封性能，也大幅降低了运维操作的难度。从安装边界来看，主腔体的圆柱直径适配家用供暖管路的常见安装间距，侧置排污口的朝向可以根据现场管路布局做旋转调整，整体安装高度控制在常规壁挂炉下方预留的检修空间范围内，不需要额外占用过多的管路安装位置，进水与出水接口采用同轴心的上下布局，可以直接串接在供暖系统的回水管路上，不需要做复杂的管路变向调整。

　　设计过程中重点考虑了流道的阻力损失，主腔体内部没有设置突兀的挡流结构，水流在腔体内的转向角度做了圆弧过渡处理，避免局部涡流造成的阻力过大，影响整个循环回路的水流量；磁芯的安装位置做了居中优化，确保整个过水断面都处于有效磁场范围内，不会出现磁力死角导致细小铁屑逃逸；腔体壁厚按照供暖系统1.5倍的额定工作压力做冗余设计，能够承受日常供暖运行中的水压波动，也能适应不同供水温度下的热胀冷缩形变，不会出现长期使用后的渗漏问题。

　　不同于传统的Y型过滤器只能拦截大颗粒杂质，这种带磁性吸附功能的过滤装置可以有效捕捉肉眼难以分辨的细小铁磁性颗粒，这些颗粒如果长期存在于循环水中，会在换热器内壁附着形成垢下腐蚀，也会卡在壁挂炉的水流传感器、三通阀的配合间隙里造成部件动作失灵，在实际项目应用中，加装这类磁性过滤器的供暖系统，核心部件的故障间隔能提升三倍以上，后期的管路清洗频率也能明显降低。建模过程中对各个部件的配合公差做了对应设置，端盖与主腔体的密封槽位置预留了标准O型圈的安装空间，侧置排污通道与主腔体的连接位置做了加强筋处理，避免注塑成型过程中出现缩痕，也提升了部件的结构强度，整体结构没有复杂的异形曲面，所有部件都可以通过常规的注塑或者压铸工艺实现量产，装配过程不需要专用工装，适合批量生产与现场快速安装。
