PN16法兰式DN100不锈钢波纹管补偿器

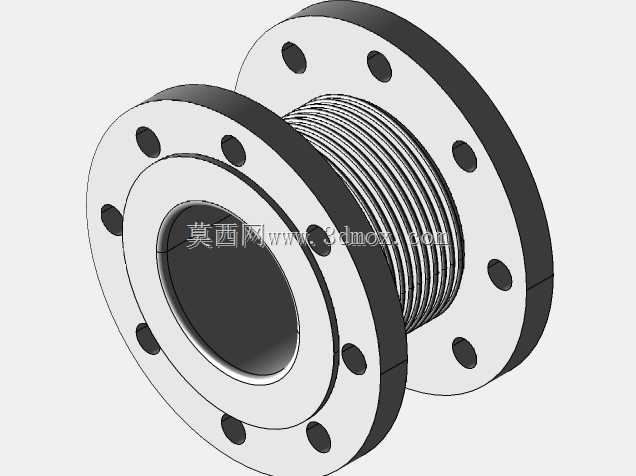

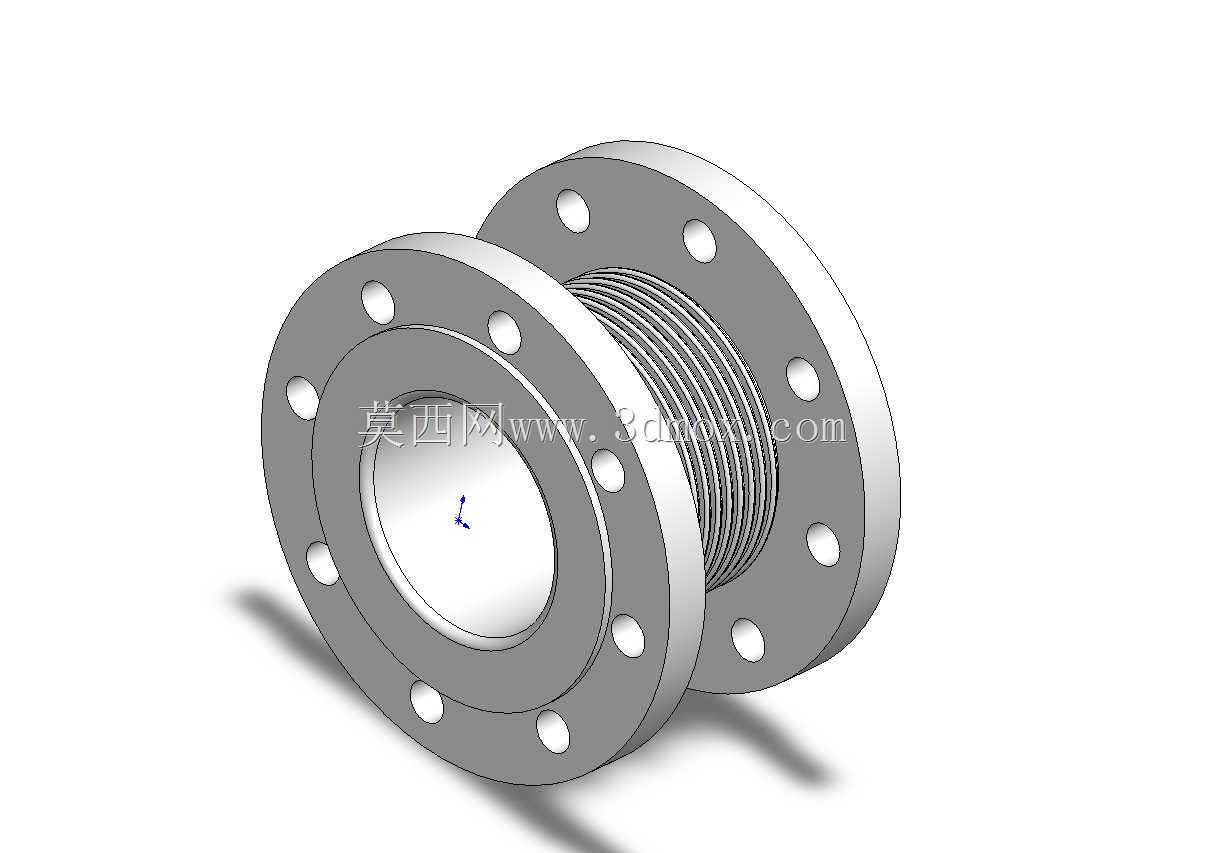

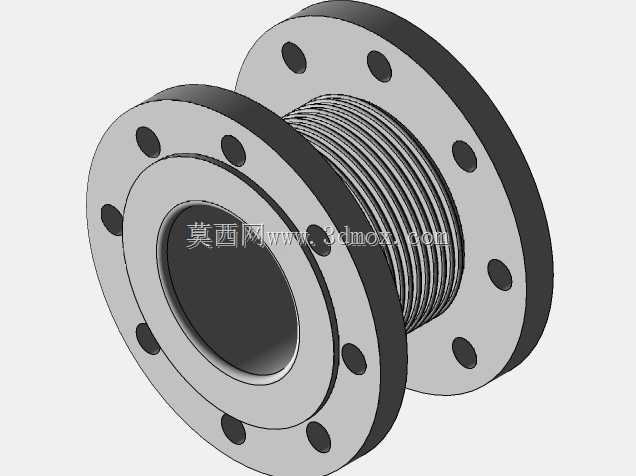

　　在工业管道系统的布设场景中，热胀冷缩带来的轴向位移、设备运行传递的振动、安装对位产生的微小偏差，始终是影响管路密封可靠性与运行寿命的核心问题，这款带双侧不锈钢法兰的波纹管补偿器，正是针对公称通径DN100、公称压力PN16的管路工况设计的位移补偿元件。从结构设计逻辑来看，产品采用16层薄壁不锈钢波纹管作为核心柔性段，相比单层厚壁波纹管，多层结构在同等补偿量下具备更低的刚度，对管道支座的反作用力更小，同时叠层结构能有效阻挡单一裂纹的贯穿扩展，提升疲劳寿命与抗介质渗透能力，适配水、蒸汽、弱腐蚀性流体等多种常规工业介质的输送场景。两端的连接法兰采用标准PN16压力等级的不锈钢法兰盘，法兰盘上均匀布设螺栓孔，

　　安装时可直接与同通径同压力等级的管路法兰、设备法兰通过螺栓组对接，无需额外焊接转换接头，能大幅缩短现场安装的工时，也便于后期检修时的拆卸更换。整体产品的总长度控制在137mm，这个尺寸边界是经过工况适配计算的：既保证波纹管段具备足够的有效伸缩长度，可满足常规管路工况下的轴向补偿需求，吸收一定范围内的径向与角向偏移，又不会因为总长过长导致管路布设时占用过多的安装空间，适配泵房、换热站、工艺管线夹层等空间紧凑的安装场景。在实际工程应用中，这类波纹管补偿器常被安装在水泵出口、换热器进出口、长距离直埋管线的分段位置，一方面吸收管道因介质温度变化产生的热伸长量，避免管路因热应力累积出现焊缝拉裂、法兰密封面泄漏的问题，

　　另一方面可以阻断设备运行产生的振动沿管路刚性传递，降低管路系统的共振风险，减少振动对管路上压力表、流量计等精密仪表的损伤。建模过程中，对法兰盘的密封面、螺栓孔位置度、波纹管的波距波高都做了精准还原，法兰密封面的平整度、螺栓孔的中心圆直径完全匹配PN16 DN100的法兰标准，波纹管的波形参数按照16层不锈钢薄壁结构的实际成型尺寸绘制，既可以用于管路系统的三维布管装配干涉检查，也能作为选型参考时的直观结构示意，帮助设计人员提前确认安装空间是否足够，核对连接尺寸是否匹配现场的现有管路接口。需要注意的是，这类补偿器安装时不承受管路的轴向拉压载荷，管路系统需要在补偿器两侧设置合适的导向支座与固定支座，避免补偿器出现过度变形导致失效，模型中还原的法兰端面结构也能直观展示密封面的形式，方便设计人员配套选择对应的密封垫片规格，确保连接后的密封可靠性。
