工字钢材质框架结构有限元应力分析模型

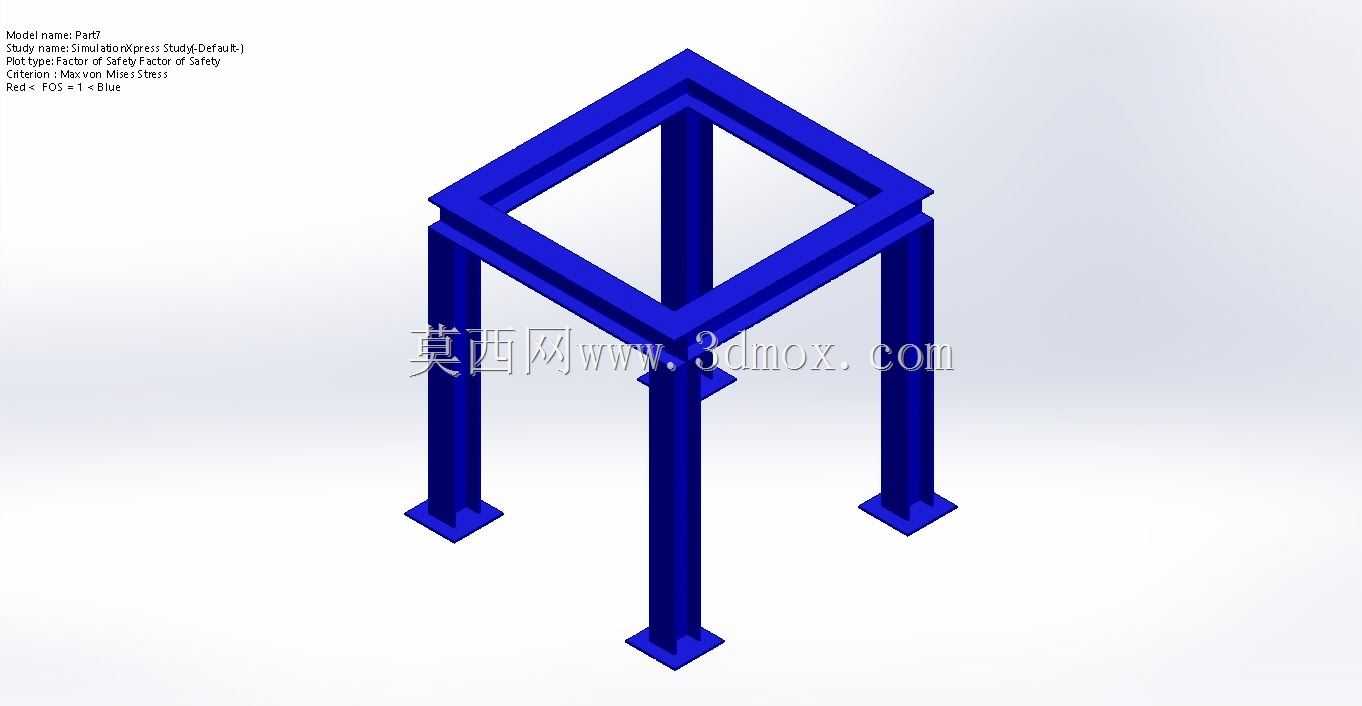

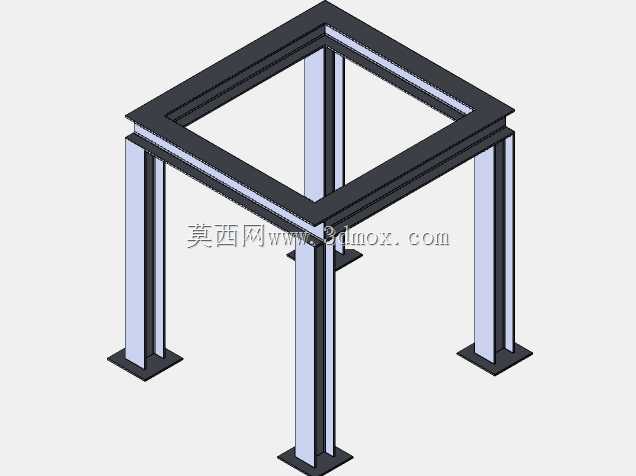

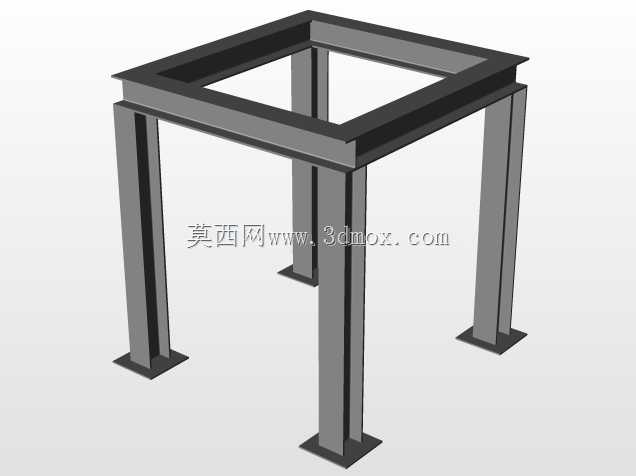

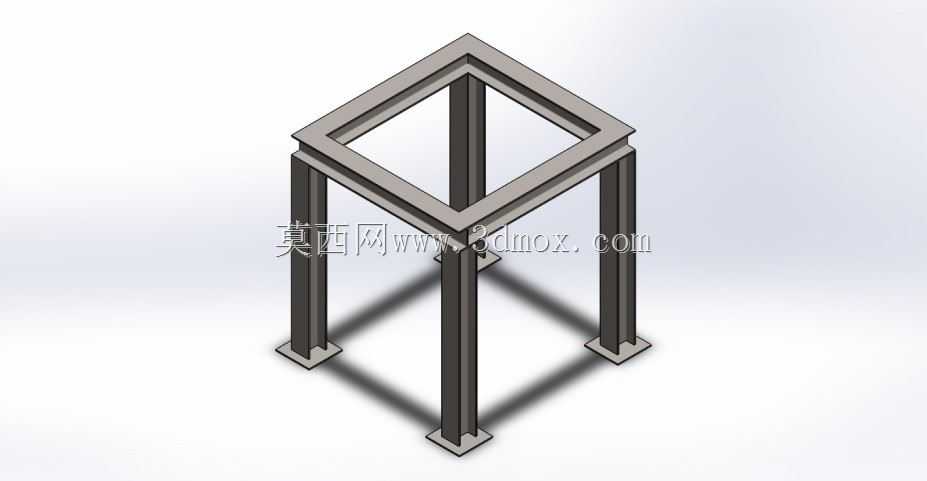

　　在重型仓储、工业设备支撑、小型户外构筑物搭建场景中，这类由工字钢拼接而成的四柱支撑框架是十分常见的承载结构，日常需要承担上部设备的静载荷、作业时的交变振动载荷，甚至部分场景下还要应对侧向风载、意外碰撞的瞬时冲击，因此在结构定型前完成力学性能校核是必不可少的环节。从结构形式来看，该框架采用四根垂直布置的工字钢作为主支撑立柱，顶部通过同规格工字钢拼焊成闭合的四边形承力边框，立柱底部带有方形安装法兰盘，可通过膨胀螺栓或焊接方式与下部基础牢固固定，安装时需要保证四根立柱的垂直度偏差控制在千分之一以内，避免初始安装应力叠加作业载荷造成局部应力集中。设计过程中优先选用S275级碳素结构钢作为原材料，工字钢截面选用154x150规格，

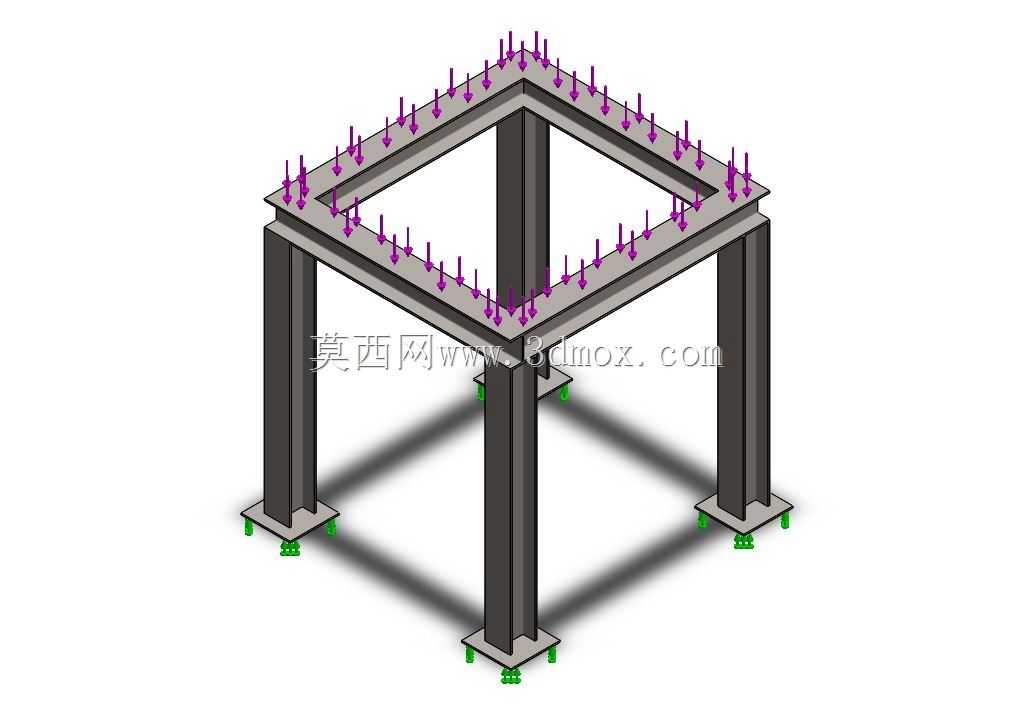

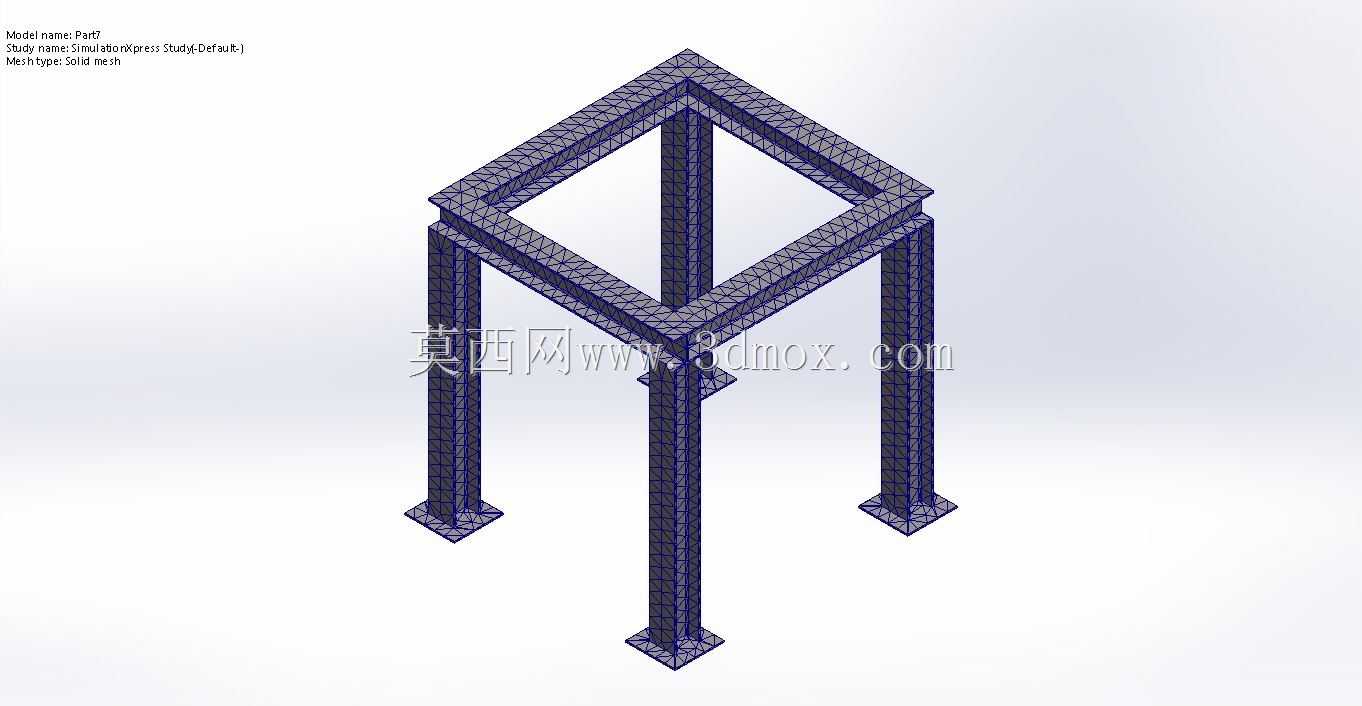

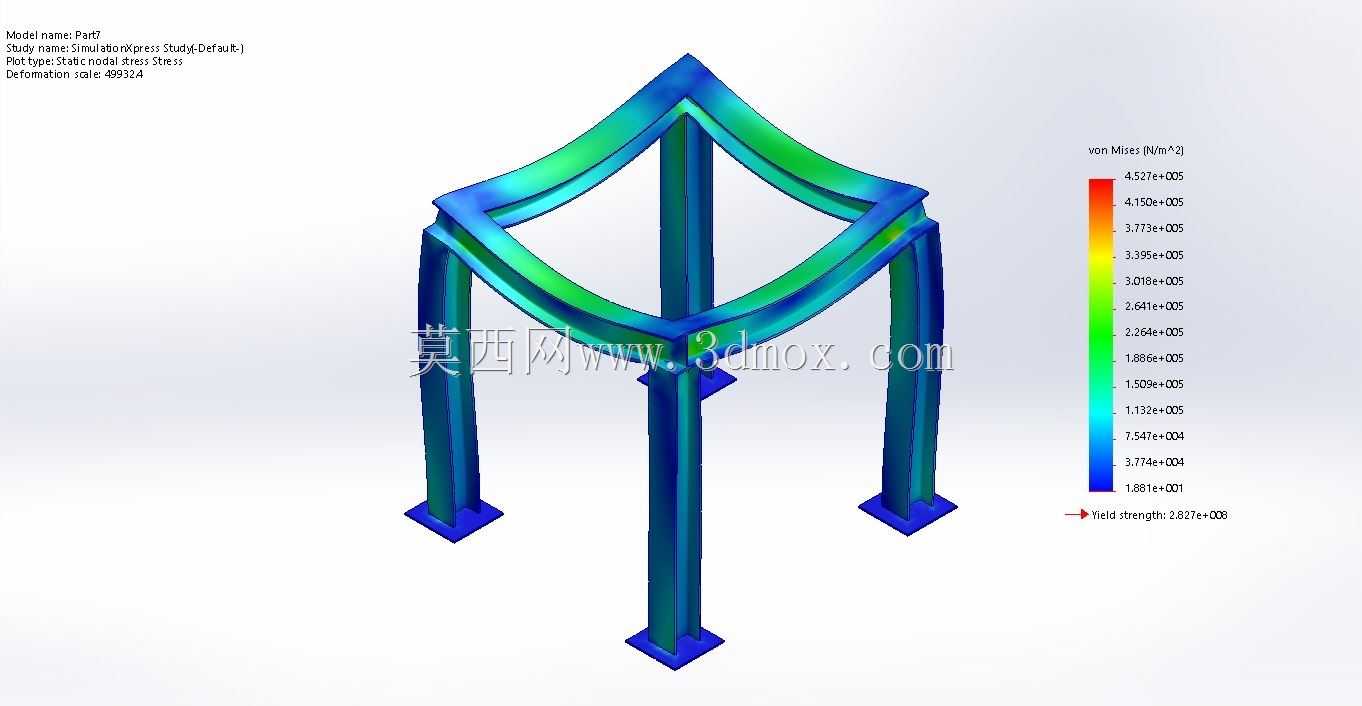

　　这类截面的翼缘与腹板厚度配比合理，在垂直方向承载、侧向抗扭两个维度都有均衡的力学表现，相比同截面积的矩形管，工字钢的焊接作业空间更充足，现场拼接时的焊缝质量更容易控制，后期如果需要做局部结构补强，也方便在腹板或翼缘表面焊接加强筋板。做有限元分析时，首先要还原实际工况的约束条件：底部法兰面设置为全固定约束，模拟与基础刚性连接的状态，顶部边框根据实际使用场景施加均布面载荷，同时在边角位置施加一定比例的侧向载荷，模拟最恶劣的复合受力状态。从应力云图的分布规律可以看出，框架的应力集中区域主要出现在顶部边框的转角拼接位置、立柱与顶部边框的焊接衔接处，这些位置也是实际加工时需要重点把控焊接质量的区域，要避免出现未焊透、焊瘤、咬边等焊接缺陷，

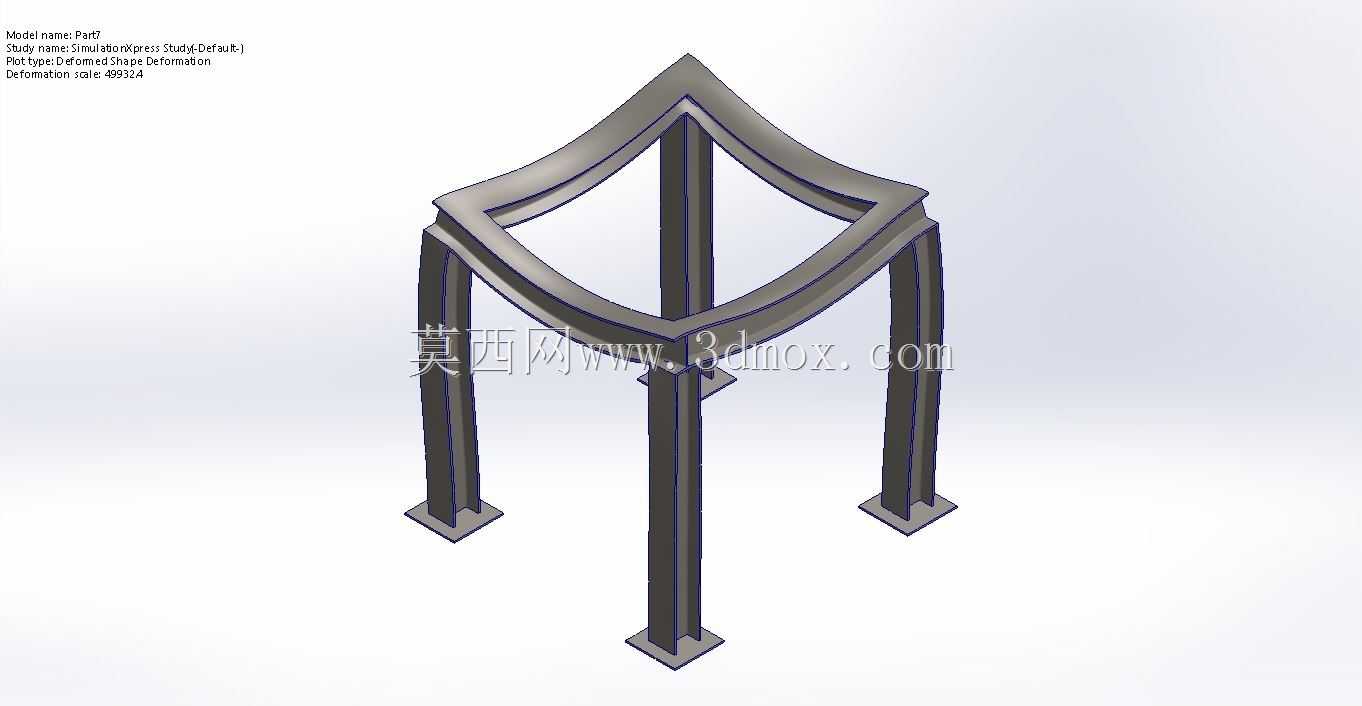

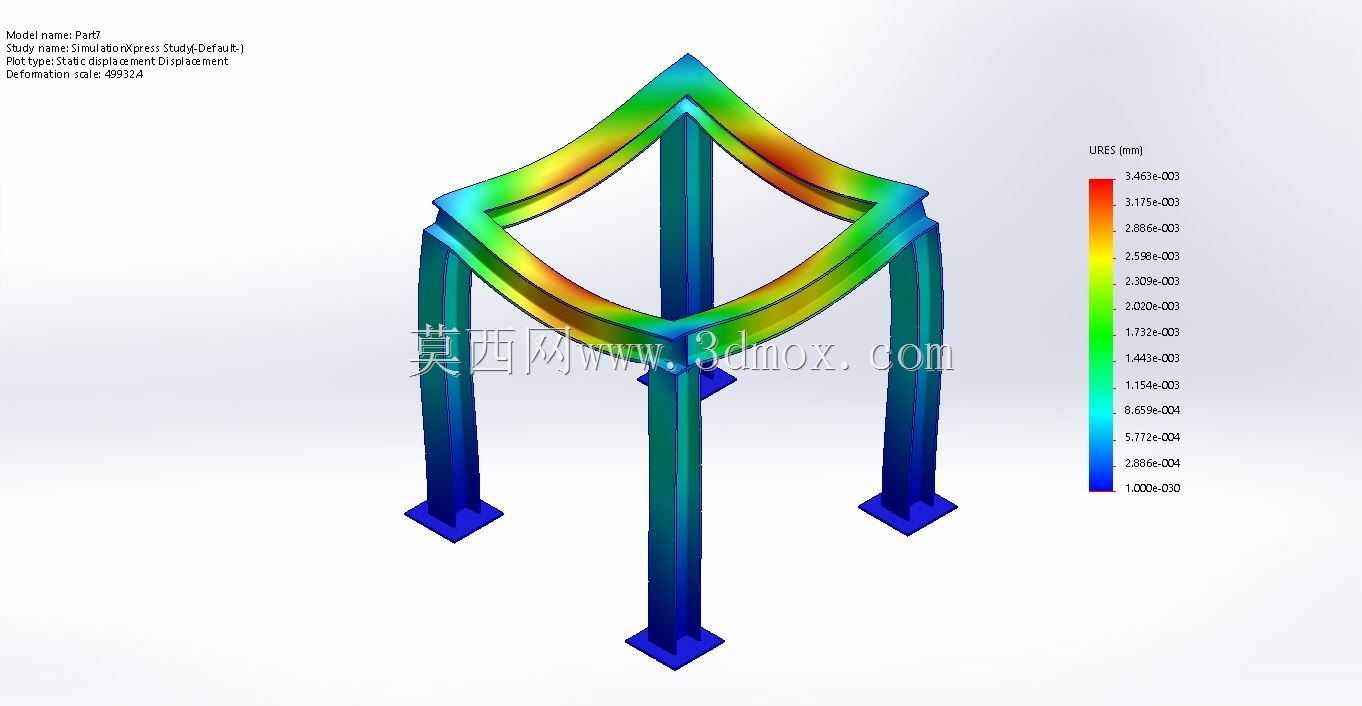

　　防止应力集中位置在长期交变载荷下出现疲劳裂纹。而立柱的中下段应力水平整体偏低，说明该区域的材料余量充足，如果后续有轻量化优化需求，可以在保证整体稳定性的前提下，适当调整立柱下段的截面规格，或者在腹板位置开设合规的减重孔，降低整体材料成本。位移分析结果显示，框架的最大位移出现在顶部边框的跨中位置，设计时需要保证该位置的最大位移量不超过跨度的五百分之一，避免上部搭载的设备因为支撑结构变形过大出现运行精度偏差，比如顶部搭载输送设备、检测仪器时，过大的结构形变会直接导致设备运行卡滞、检测数据失准。实际应用中，这类框架还可以根据需求在立柱之间加装横向连接杆、斜向支撑筋，进一步提升整体结构的抗扭刚度，尤其是在有移动载荷、振动载荷的使用场景下，

　　加装斜撑后能大幅降低结构的固有频率，避免与设备运行频率产生共振。需要注意的是，有限元分析的结果是基于理想焊接质量、理想材料性能的前提得出的，实际加工完成后还要对关键焊缝做磁粉探伤或超声波探伤，确认焊缝内部没有明显缺陷，安装完成后还要做静载压重试验，测量实际变形量与仿真结果的偏差，确保结构实际承载能力满足设计要求。对于常年在户外使用的这类框架，还要在焊接完成后做好表面除锈、防腐涂装处理，避免锈蚀削弱构件的有效承载截面，尤其是法兰连接位置、焊缝位置，要重点做好防腐层的补涂工作，延长结构的整体使用寿命。
