滑板式安全管锁截断机构结构设计

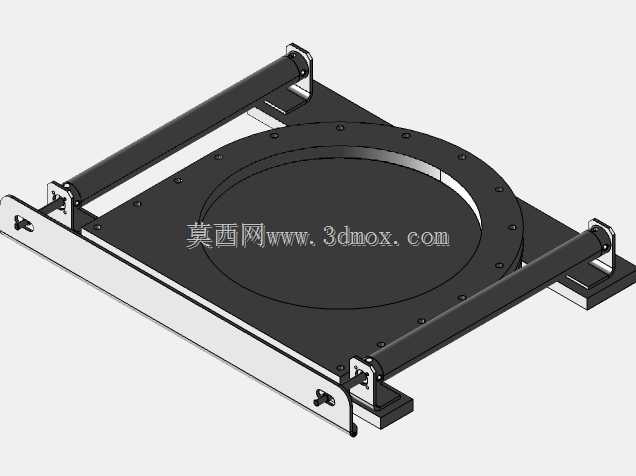

　　在化工流体输送、市政燃气管网、工业制程管路的运维作业场景里，管路截断与锁止的可靠性直接关系到作业安全，这款滑板式管锁机构正是针对管路临时截断、检修锁止的需求设计的核心执行部件。从结构组成来看，整套机构以中部带圆形通径的安装法兰盘为核心基体，法兰盘上沿圆周均匀布置安装孔，可直接与同通径的管路法兰配对连接，安装时无需额外加工过渡连接件，配对法兰的螺栓孔位可完全适配常规PN16压力等级的管路法兰标准，安装边界可覆盖DN100至DN300通径的钢制管路，安装后整体突出管路外壁的高度不超过220mm，可适配管廊、井下等狭窄安装空间的布局要求。

　　两侧平行布置的导向滑轨采用冷拉型钢加工而成，滑轨与中部法兰基体通过螺栓刚性连接，滑轨的平行度公差控制在0.1mm/m以内，为滑板的往复运动提供稳定的导向支撑，避免滑板运动过程中出现卡滞、偏磨的问题。滑板作为直接实现通断功能的核心零件，采用厚度12mm的钢板整体线切割加工成型，滑板的密封面经过精磨处理，表面粗糙度达到Ra0.8，与法兰盘上的密封座贴合时可实现零泄漏截断，滑板的行程刚好覆盖法兰的整个通径范围，当滑板滑动至完全遮挡通径位置时，两侧的锁止销可自动卡入滑轨端部的定位孔内，实现位置锁止，避免管路内流体压力推动滑板移位导致的截断失效。

　　两端的操作手柄采用铰接结构与滑板端部连接，手柄长度经过力矩匹配设计，操作人员无需额外加力杆即可手动推动滑板完成通断操作，手柄在非操作状态下可向下翻转贴合滑轨侧面，减少外部空间占用，避免运维过程中被误碰触发状态切换。在实际工况应用中，这款机构可替代传统的闸板阀实现管路的长期截断锁止，相比常规阀门，它的结构没有复杂的阀杆、填料密封结构，不存在长期使用后填料泄漏、阀杆锈蚀卡滞的问题，尤其适合长期处于截断状态、仅在检修或应急工况下操作的管路节点，比如燃气管网的分段截断点、化工车间的应急截断工位。

　　设计过程中重点考量了不同工况的适配性，滑板与法兰密封面之间预留了0.2mm的间隙，可根据输送介质的特性加装橡胶、四氟或者金属密封垫片，输送普通水、压缩空气时可采用丁腈橡胶垫片，输送腐蚀性化工介质时可更换聚四氟乙烯垫片，高温蒸汽工况下可采用金属缠绕垫片，无需改动整体结构即可适配不同介质的密封需求。滑轨两端设置了硬质聚氨酯缓冲块，当滑板滑动至全开或者全关位置时，缓冲块可吸收滑板的冲击动能，避免刚性碰撞导致的零件变形或者密封面损伤，整套机构的所有外露金属件都经过镀锌钝化处理，可适应户外、井下等潮湿腐蚀环境的长期使用，零件的通用化率达到90%以上，易损件均可直接采购标准件替换，后期维护成本极低。

　　从安装适配的角度来看，整套机构的底部滑轨下方设置了安装支座，支座上开有长条形安装孔，可直接固定在管路支架或者混凝土基础上，安装时可通过长孔调整机构的前后位置，补偿管路安装时的位置偏差，降低现场安装的对位难度。在管路正常导通状态下，滑板完全退至法兰通径的侧方，通径内无任何节流部件，流体通过时的压损几乎为零，不会影响管路的正常输送效率，不会出现常规阀门半开状态下的节流冲蚀问题，使用寿命相比同通径的常规闸阀可提升3倍以上。
