工业用斜撑式框架焊接结构设计

　　这类斜撑式焊接框架在工业现场的应用场景十分广泛，常见于生产线侧边的操作支撑台、小型设备的承载机架、物料输送线的侧部导向支架，也可作为非标设备的外围防护支撑骨架使用，核心作用是为安装在其上的功能部件提供稳定的刚性支撑，同时兼顾一定的抗形变能力，适配车间内多工位的零散安装需求。从实际使用角度看，这类框架不需要承担超大吨位的重载，更多是承受持续的静载荷与小幅的作业振动，因此结构设计上优先考虑焊接工艺的可实现性，避免出现过于复杂的拼焊位置，减少现场焊工的施焊难度。

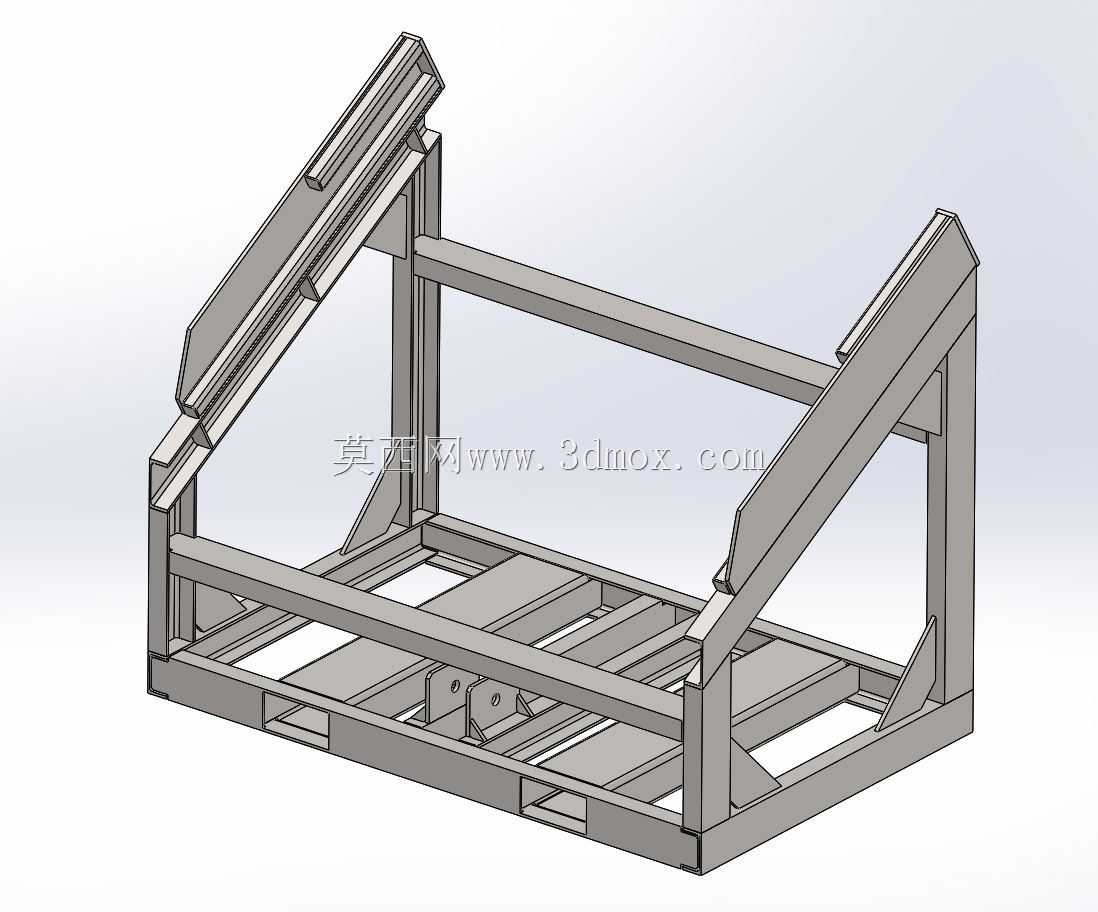

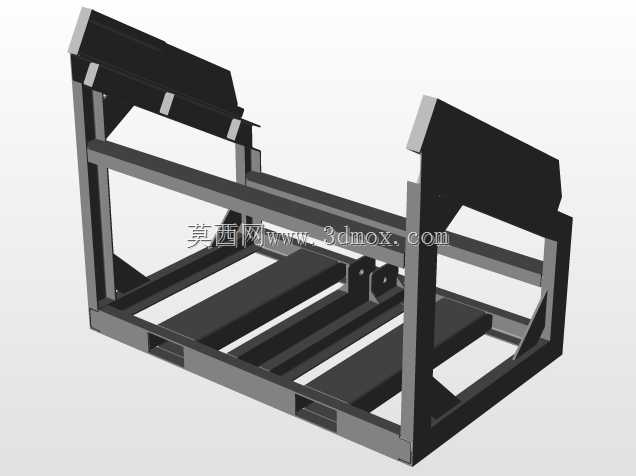

　　从结构功能特性来看，该框架采用矩形钢管与折弯钢板拼焊的组合形式，主体的长向主梁承担主要的纵向载荷，侧边的斜向支撑构件将主梁承受的竖向力分散传递到下部的安装基面，有效降低长梁在长期载荷下的下挠变形量。框架上预留的多个安装孔位，分别对应不同功能部件的固定需求，部分长圆孔设计可以补偿焊接过程中产生的尺寸误差，避免后期装配时出现孔位错位无法安装的问题。端部的折弯板件既作为框架的封边结构，也可作为相邻构件的连接基准面，其平面度在焊接后仅需要简单打磨即可满足装配要求，不需要额外的机加工工序，能有效控制构件的制作成本。

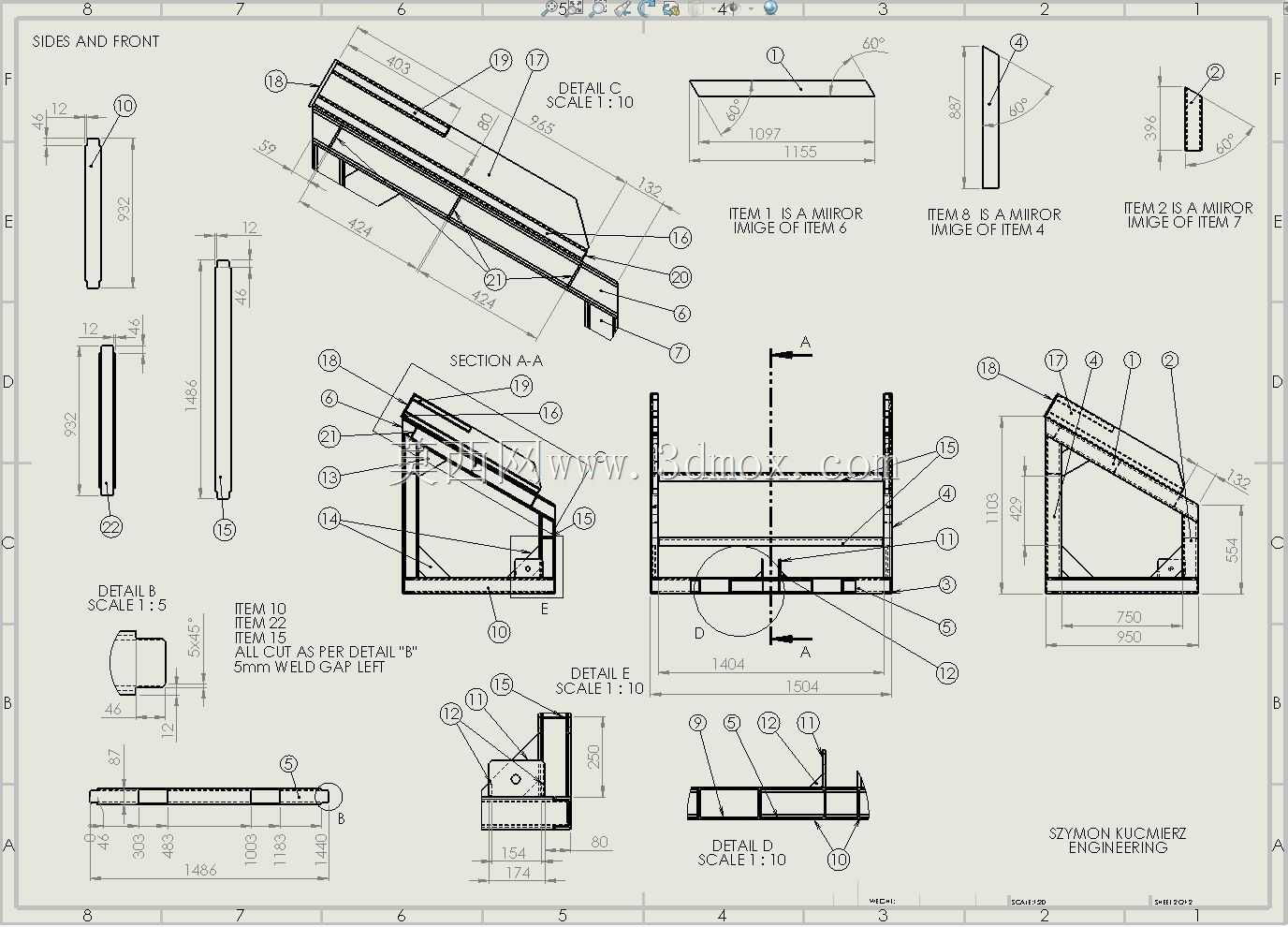

　　设计思路上完全围绕焊接工艺的落地性展开，所有拼焊的零件都采用常规的板材与型材下料，不需要特殊的成型工艺，单个零件的外形都预留了焊接收缩余量，针对容易出现焊接变形的长梁位置，在焊接工序中可以通过对称施焊、工装预反变形的方式控制形变。细节处的焊缝设计都采用连续角焊缝，在非外观面的焊缝高度按板材厚度的0.7倍设置，既保证连接强度，也不会因为焊缝过大导致热变形量超标。对于镜像对称的零件，设计时直接采用镜像生成的方式减少零件种类，降低下料与拼装的出错概率，图纸中标注的镜像说明也能直接指导车间的下料排序，减少工艺人员的重复工作量。

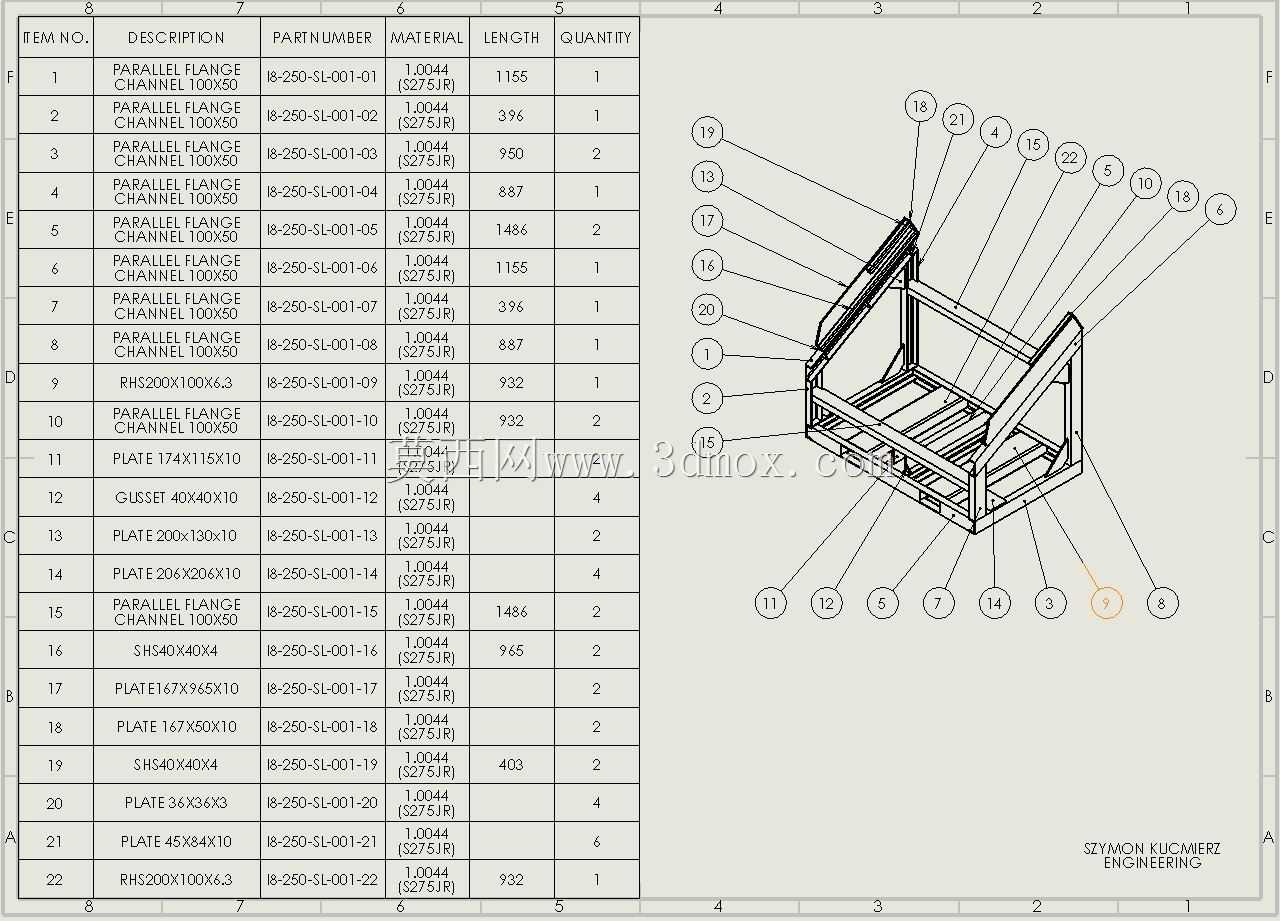

　　从尺寸与安装边界来看，框架的总长控制在1.6米左右，整体高度约1.1米，宽度方向的外轮廓尺寸不超过0.4米，属于小型的焊接支撑构件，安装时只需要将底部的两个安装端面与现场的预埋钢板或者设备基座贴合，通过螺栓固定或者直接现场点焊即可完成安装，不需要额外制作复杂的安装基础。框架上部的倾斜安装面角度经过匹配对应设备的操作视角设置，安装在其上的操作面板或者导向部件可以直接获得合适的作业角度，不需要额外增加角度调节构件。各细部的零件尺寸都考虑了常规下料设备的加工范围，板材厚度选用3mm到5mm的常用规格，型材采用市场上常备的矩形管型号，采购时不需要特殊定制，能有效缩短构件的制作周期。

　　在实际生产制作中，这类框架的拼装顺序一般为先组焊主体的矩形框架，再安装斜向支撑构件，最后焊接各个细部的安装板件，每一步组焊后都核对对角线尺寸，避免出现整体框架的扭曲变形。焊接完成后只需要去除焊渣、打磨尖锐边角，做简单的防锈喷漆处理即可投入使用，后期维护也十分方便，若出现局部磕碰变形，直接现场补焊校正即可，不需要整体更换构件，非常适合车间内非标改造、临时工位搭建这类快速落地的项目需求。
