气动配套振荡驱动机构结构设计

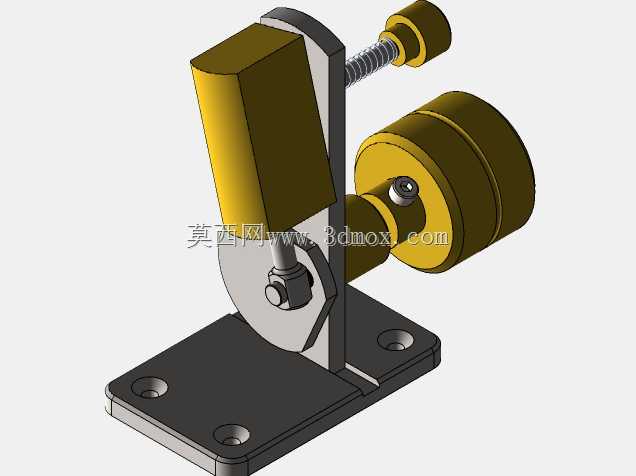

　　该振荡驱动机构主要面向小型气动动力系统的配套场景，可与已有的气动发生单元直连，将气缸输出的直线往复动作转化为特定频率的摆角振荡输出，适配小功率工况下的振动送料、工位间歇摆动、小型试验台激振等实际使用需求。从安装边界来看，整套机构采用带安装孔的平板式底座作为承载基础，底座上预留的四个沉头安装孔可直接通过螺栓固定在型材机架或设备安装面板上，安装面平面度公差控制在0.1mm以内，可保证机构运行过程中无额外偏载力矩产生，底座整体长宽尺寸控制在120mm80mm区间，安装时仅需预留150mm100mm的平面操作空间即可，不会占用过多设备内部排布空间，适合紧凑型小型设备的内部集成。

　　功能实现层面，机构核心的动力转换单元采用偏心摆臂结构，将气缸推杆的直线位移通过铰接副转化为输出轴的往复摆转，输出端的圆柱形连接座可直接对接负载件，通过顶丝锁紧的方式实现与负载轴的无间隙传动，避免传动过程中的回程误差。调节螺杆组件设置在摆臂的行程限位侧，通过旋转螺杆端部的滚花旋钮可改变摆臂的极限摆动角度，实现振荡幅度的无级调节，调节范围覆盖0到30度摆角，可适配不同工况下的振幅需求，螺杆采用细牙螺纹设计，调节精度可达0.2度每圈，调节完成后可通过配套的锁紧螺母锁死位置，避免设备运行过程中因振动导致振幅偏移。

　　设计思路上，整套结构优先考虑加工与装配的工艺性，所有非标准件均采用常规切削加工即可完成，无需特殊工装或特种加工工艺，摆臂与底座的铰接位置采用标准螺栓加耐磨衬套的组合，衬套选用锡青铜材质，可在无额外润滑的情况下长期承受往复摆动的摩擦损耗，降低后期维护频次。气缸安装座采用L型折弯式结构，通过两个内六角螺栓直接固定在底座立板上，安装座上预留的气缸定位槽可保证气缸推杆与摆臂铰接点的同轴度，装配时无需反复调整对位，可有效缩短整机装配时长。

　　实际使用过程中，该机构的振荡频率完全由配套气动系统的供气流量与电磁阀换向频率决定，可通过前端的流量调节阀实现振荡频率的线性调节，最高适配频率可达5Hz，完全覆盖小型气动设备的常规振荡工况需求。结构件的材质选择上，底座、摆臂、安装座等承载件均选用45号钢制作，表面做发黑防锈处理，输出连接座与调节螺杆采用45号钢调质处理，硬度达到HB220-250，可承受长期往复载荷下的磨损与冲击，避免关键部件过早失效。整套机构的运动部件均做了倒角去毛刺处理，铰接位置的活动间隙控制在0.05mm以内，运行过程中无多余卡顿或异响，传动效率可达90%以上，不会出现动力传递过程中的过多损耗。在与气动发动机配套使用时，该机构可直接作为振荡输出终端，将气动发动机输出的旋转动力通过曲柄结构转化为振荡动作，也可单独作为独立振荡单元接入现有气动回路，无需额外增设传动转接部件，适配性较强。
