汽车发动机飞轮凸轮锁专用正时工装

　　在乘用车辆动力总成的售后维保与小批量改装作业场景中，配气正时校准是直接影响发动机运行工况的核心工序，一旦飞轮与凸轮轴的相对相位出现偏差，轻则出现怠速抖动、动力输出迟滞、燃油消耗率异常升高，重则可能引发气门与活塞运动干涉，造成配气机构、曲柄连杆机构的不可逆机械损伤。这套专用锁止工装，正是针对马球车型搭载的动力单元正时校准需求开发的结构件，核心作用是在正时系统拆解、张紧器更换、凸轮轴油封更换、气缸盖拆解等作业中，刚性锁定飞轮与凸轮轴的相对位置，避免作业过程中部件移位导致的正时偏差。

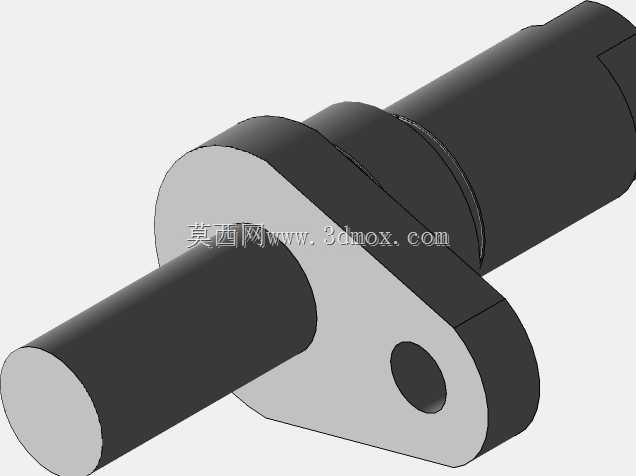

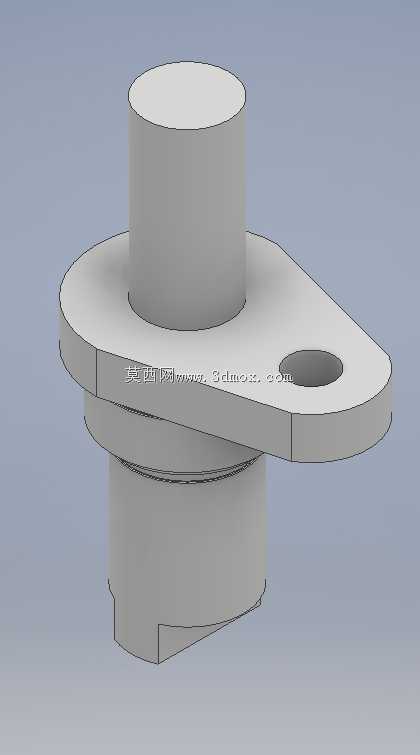

　　从结构设计逻辑来看，工装采用三段式同轴回转体加单侧定位翼板的整体布局，完全匹配目标机型的正时检查口与凸轮轴端部的安装边界。中间段的法兰式凸缘是整个工装的轴向定位基准，安装时凸缘下端面贴合发动机缸体对应正时检查口的加工平面，保证工装插入深度完全符合设计要求，不会出现插入过深碰伤飞轮齿圈、或是插入过浅无法可靠锁止的问题。上部的圆柱定位段与凸轮轴端部的定位孔采用小间隙配合，配合公差控制在H7/g6区间，既保证安装时的顺畅度，不会因为配合过紧出现卡滞，又能有效限制凸轮轴的周向转动，避免锁止过程中出现角度偏移。下部的圆柱锁止段对应飞轮外缘的锁止缺口，插入后可直接卡入飞轮的定位槽内，完全限制飞轮的周向转动，不需要额外借助螺丝刀、撬棍等工具别住飞轮齿圈来固定曲轴位置，能彻底避免传统作业中撬伤齿圈、导致启动电机啮合异常的问题。

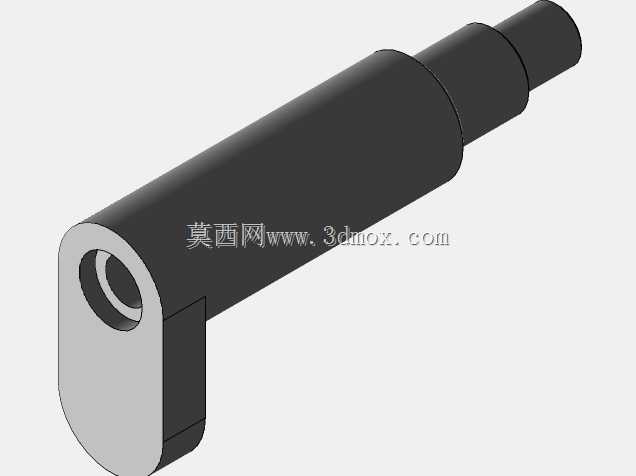

　　单侧延伸的翼板是工装的周向防转结构，翼板上开设有一个贯通的安装孔，作业时可利用缸体上现成的螺栓孔位，通过标准螺栓将翼板压紧固定在缸体表面，让整个工装与缸体形成刚性连接，哪怕作业中需要施加较大的力矩拆卸凸轮轴链轮固定螺栓、或是曲轴皮带轮螺栓，工装也不会出现松脱、移位的情况，完全规避锁止失效的风险。翼板的轮廓做了圆弧过渡处理，所有边角都做了R2以上的倒角，没有尖锐的毛刺棱角，一方面避免安装过程中刮伤维修人员的手部，另一方面也不会和缸体周边的线束、管路、传感器支架产生干涉，不需要在作业前额外拆解周边的附属部件，能有效压缩维保作业的准备时间。

　　工装整体采用45号优质碳素结构钢加工而成，经过调质处理后整体硬度达到HB220-250，具备足够的刚性与抗扭强度，哪怕反复承受螺栓拆卸时的反作用力矩，也不会出现变形、断裂的问题，完全满足维修场景下反复使用的强度需求。所有与发动机部件接触的定位面都经过精车加工，表面粗糙度控制在Ra1.6以下，不会因为接触面粗糙刮伤凸轮轴定位孔、飞轮锁止缺口或是缸体的加工平面，避免对发动机原有部件造成额外损伤。

　　从实际安装边界来看，工装的最大回转直径小于正时检查口的最小通过尺寸，翼板的外伸长度经过精准核算，安装后不会与排气歧管、点火线圈、正时罩盖的安装边产生空间干涉，哪怕是在整车装配状态下，不需要抬下发动机、也不需要拆解大量周边附件，只需要拆下正时检查口的堵盖、松开对应位置的线束固定卡扣，就能顺利完成工装的安装与锁止操作。相比通用型的正时固定工具，这套专用工装不需要调整多个活动卡位部件，安装步骤更简单，定位精度更高，不会出现通用工具适配性差、锁止位置有偏差的问题，能将正时校准的角度误差控制在±0.5°以内，完全满足发动机正时系统的装配精度要求。

　　在实际作业流程中，当需要进行正时相关操作时，先将曲轴盘动至一缸上止点位置，此时飞轮的锁止缺口刚好对准缸体上的正时检查口，将工装下部的锁止段插入检查口卡入飞轮缺口，再调整上部定位段对准凸轮轴端部的定位孔，推至中间凸缘完全贴合缸体平面后，用螺栓穿过翼板的安装孔拧入缸体对应的螺纹孔，按规定力矩拧紧固定螺栓，即可同时完成飞轮与凸轮轴的位置锁止。此时不管是拆卸凸轮轴链轮、更换正时链条或是张紧器，两个部件的相对相位都不会发生变化，作业完成后拆下工装，按规定力矩装复所有部件即可，不需要反复盘动曲轴核对正时标记，能大幅降低维保作业的操作难度，减少因为正时偏差导致的返工问题。对于经常承接该类车型维保业务的维修人员，或是自行开展车辆改装、维保的爱好者来说，这套工装能有效提升作业效率，降低作业过程中的部件损坏风险，保证正时系统的装配精度，让发动机维修后的运行工况恢复到出厂设计状态。
