泡沫芯玻纤包覆航空模型方向舵结构

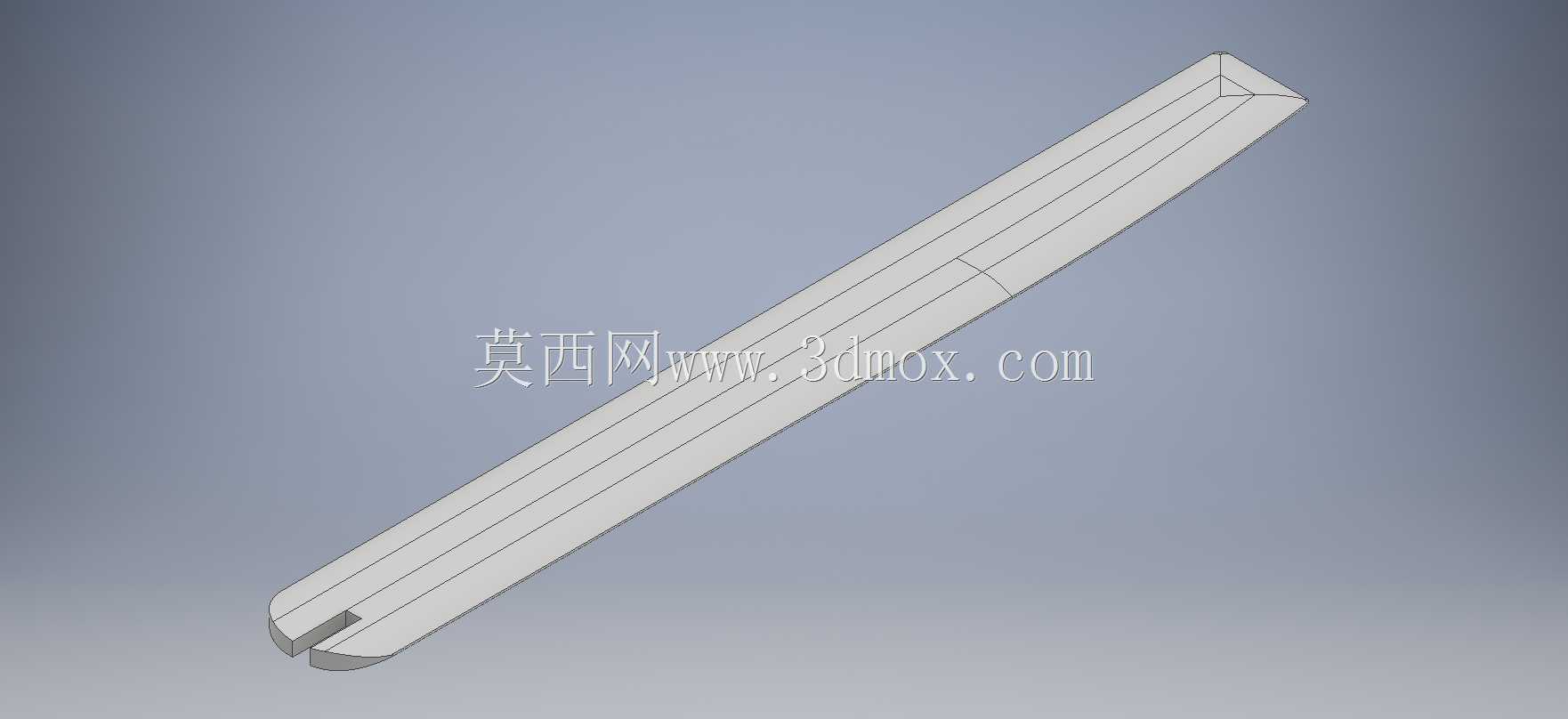

　　航模飞行控制体系里，方向舵是负责航向修正、侧风补偿、转弯协调的核心气动面，这款采用泡沫芯加玻璃纤维包覆的方向舵结构，主要适配固定翼航模、小型无人机的垂尾安装需求，在低速低空飞行场景下能兼顾轻量化与结构强度的平衡。从实际使用场景来看，这类方向舵多应用于1.5米至2.5米翼展的电动固定翼航模、小型测绘无人机，日常飞行中需要承受舵机拉动的交变载荷，同时还要应对起降阶段可能的轻微擦碰、低空飞行时的气流冲击，因此结构设计上没有采用全实心玻纤或者全木质的传统方案，而是选择了泡沫作为内部承力填充芯材。内部泡沫芯的密度控制在每立方米30千克左右，既保证了芯材本身的支撑刚性，不会在舵面偏转时出现过度形变，又能最大限度降低整体重量，毕竟航模类飞行器对重量敏感度极高，每减少1克的结构重量，就能给动力系统、电池模块留出更多载荷余量，直接提升续航时间与机动性能。外层包覆的玻璃纤维采用0.1毫米厚度的斜纹玻纤布，搭配环氧树脂常温固化成型，包覆时沿着舵面长度方向连续铺层，在舵面前缘、根部连接位置额外增加两层玻纤补强，避免舵机拉杆长期拉动导致连接位撕裂。外形设计上，舵面整体采用对称翼型截面，从根部到梢部有逐步收窄的梯形渐变，梢部做了斜切处理来降低翼尖涡流带来的阻力，根部预留了1.5毫米宽的安装开槽，用来和垂尾主体的铰链结构配合，安装时只需要将尼龙铰链插入开槽，用少量环氧树脂固定即可完成装配，不需要额外制作复杂的连接结构。舵面的偏转行程设计上，

　　左右最大偏转角度控制在正负25度，这个角度范围既能满足常规飞行的航向调整需求，又不会因为偏转角度过大导致舵面气流分离失速，日常调试时可以通过舵机摇臂的安装孔位微调行程量，适配不同机型的操控手感需求。从结构受力角度分析，泡沫芯主要承担垂直于舵面的气动载荷分布，将气流作用在舵面的压力均匀分散到整个玻纤蒙皮上，避免局部应力集中，外层玻纤蒙皮则承担拉伸、弯曲的主力载荷，尤其是在舵面快速偏转、遭遇突风的时候，玻纤的高抗拉强度可以保证舵面不会出现弯折断裂。和传统的轻木蒙皮方向舵相比，这种泡沫玻纤结构的抗冲击性能更好，日常起降时如果不小心蹭到地面，泡沫芯的微小形变可以吸收大部分冲击能量，外层玻纤只要没有出现开裂，简单校正后就能继续使用，

　　不像轻木结构一撞就容易出现劈裂、断肋的问题。设计过程中需要重点控制的是舵面的重心位置，整体重心要尽量靠近铰链轴线，这样飞行时舵面不会因为离心力出现不必要的偏转，降低舵机的负载，因此在铺层成型时，前缘位置的玻纤厚度会比后缘稍厚，把重心往前调整到铰链线前方1毫米左右的位置，既不会出现颤振风险，也不会增加过多的配平阻力。安装边界方面，舵面根部和垂尾后缘的配合间隙控制在0.5毫米，保证偏转时不会和垂尾结构发生摩擦，同时间隙又不会过大导致气流从缝隙穿过降低舵效，舵面下沿和机身尾部的间隙同样控制在0.5毫米，避免大迎角飞行时舵面碰到机身结构。舵机摇臂的连接点设计在距离舵根三分之一长度的位置，这个位置可以让舵面偏转时的受力分布最均匀，

　　不会出现根部应力过大的问题，连接位采用预埋2毫米直径的轻木垫块，用来固定舵角，避免长期拉动导致泡沫芯被扯坏。实际飞行测试中，这种结构的方向舵在15米每秒的飞行速度下，舵效响应延迟小于0.2秒，侧风5级的条件下可以稳定修正航向，连续飞行20个架次后没有出现结构松动、蒙皮起皱的问题，日常维护只需要检查表面玻纤有没有出现裂纹、铰链连接有没有松动即可，不需要像蒙皮覆盖的轻木舵面那样定期更换蒙皮、检查骨架结构。对于航模制作爱好者、小型无人机结构设计人员来说，这种结构的方向舵加工难度低，不需要复杂的模具，只需要用线切割加工出泡沫芯的外形，然后手工铺覆玻纤布固化即可，成型后表面光滑，不需要过多打磨就可以直接喷漆做表面处理，兼顾了制作成本、结构性能与维护便利性。
