直列四缸发动机连杆活塞组结构设计

　　这套结构是内燃机核心运动转换单元的具象化呈现，对应往复式活塞发动机中将活塞往复直线运动转化为曲轴旋转运动的核心功能模块，广泛适配乘用车、小型工程机械、通用动力机组的四冲程汽油或柴油动力单元。从实际应用场景来看，这套组件直接决定发动机的动力输出平顺性、机械效率与运转可靠性，是动力总成开发中最先需要完成运动干涉校核、动力学仿真的核心子装配。

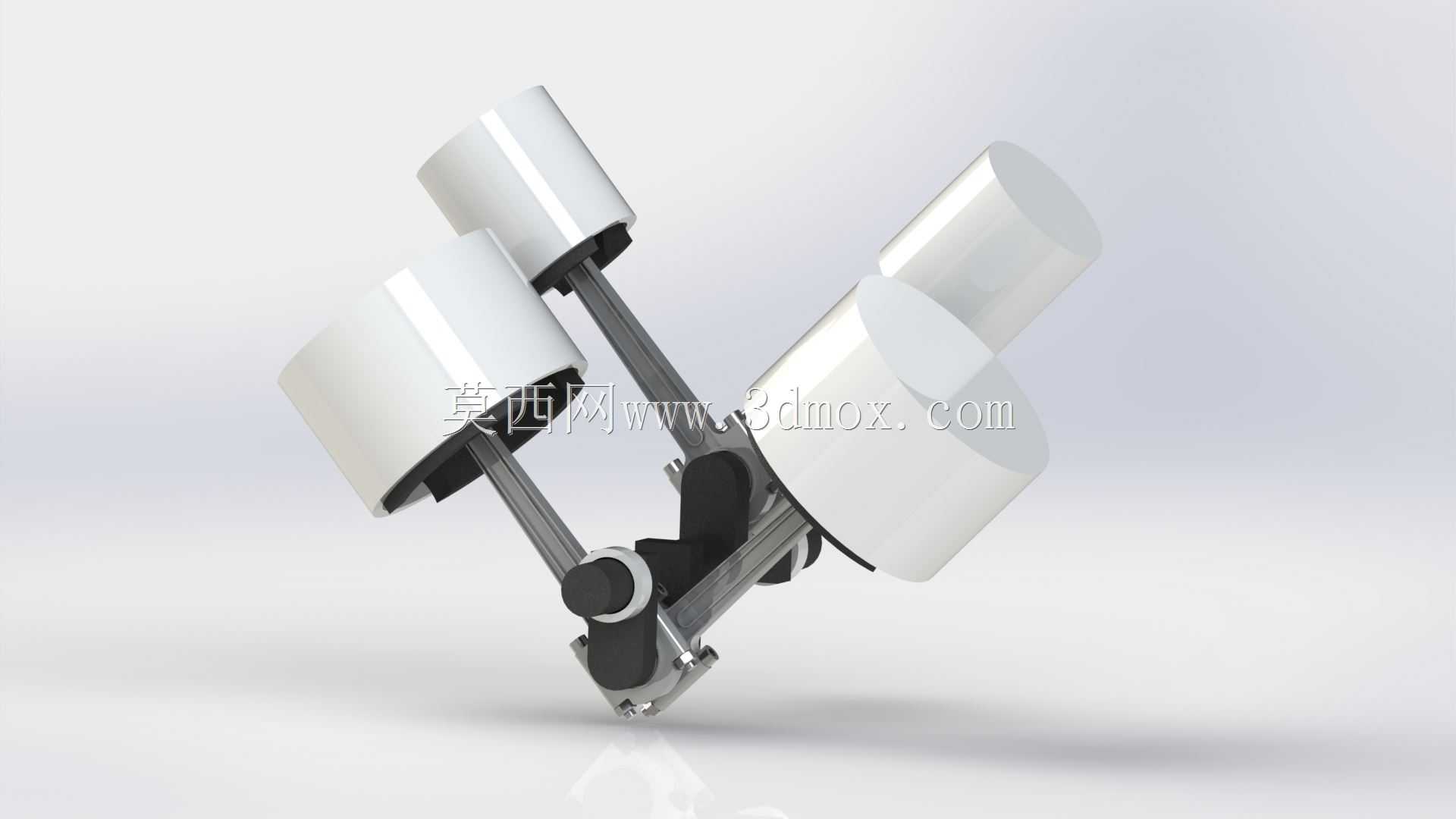

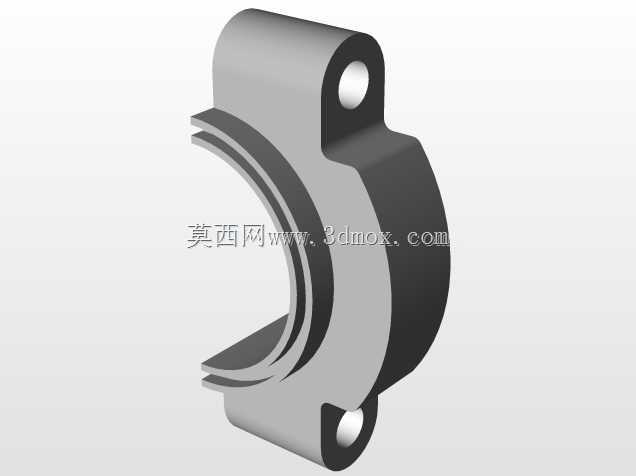

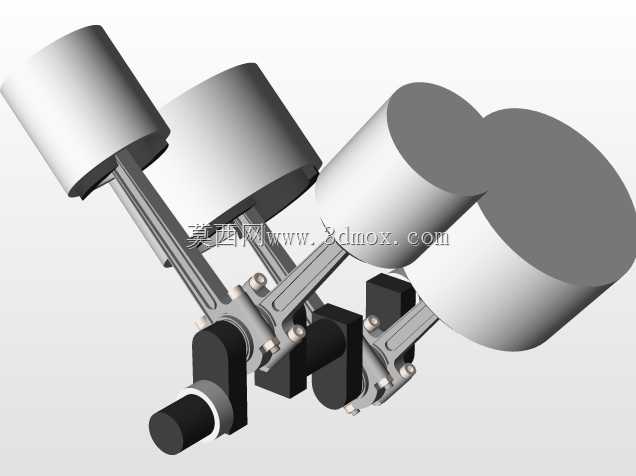

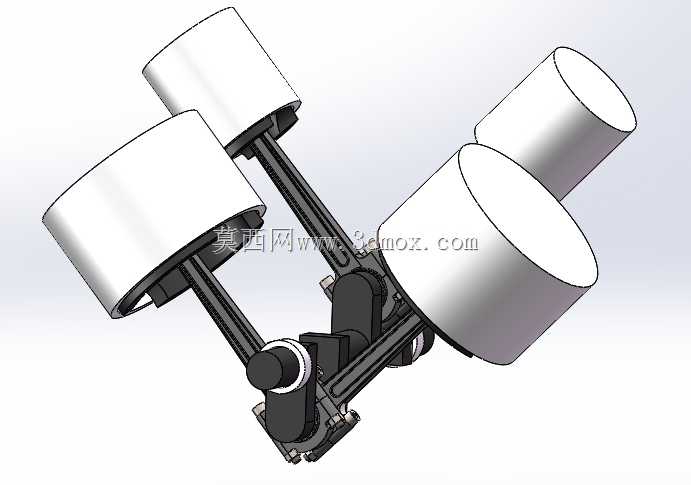

　　设计过程中首先要匹配的是缸心距与曲轴回转半径的边界约束，图中呈现的四缸并列排布结构，相邻缸的连杆摆动平面完全平行，连杆大端采用斜剖分结构，方便在缸体装配时从缸孔侧完成连杆与曲轴曲柄销的连接，避免大端整体尺寸过大无法穿过缸筒的装配问题。活塞部分采用平顶设计，顶面无复杂燃烧室凹坑，适配顶置气门式燃烧室结构，活塞裙部预留了活塞销的安装孔位，活塞销与连杆小端采用全浮式配合设计，工作状态下活塞销可在连杆小端衬套与活塞销座孔内自由转动，保证磨损均匀，降低局部接触应力。

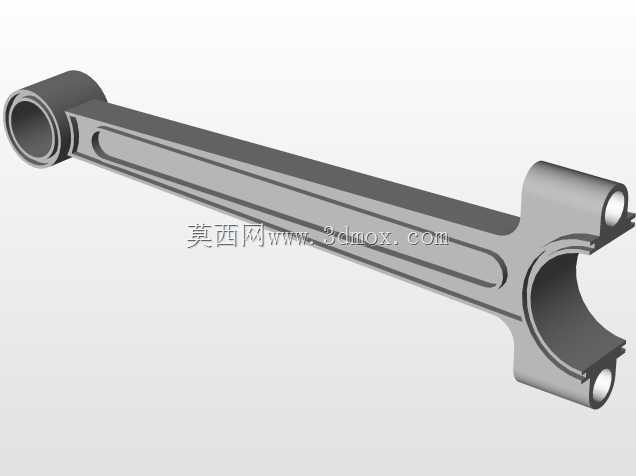

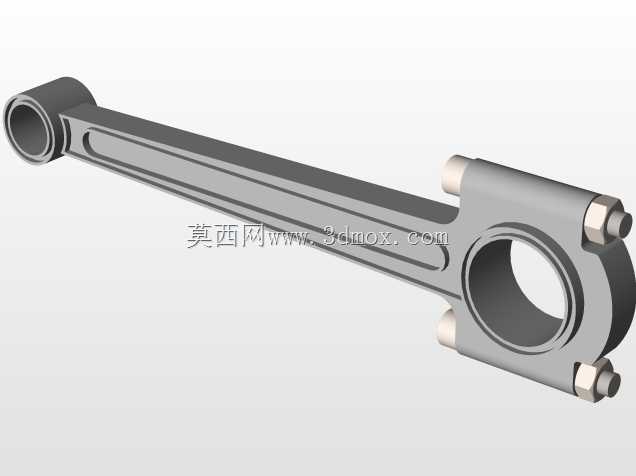

　　从功能特性来看，连杆杆身采用工字形截面设计，在保证足够抗弯、抗扭刚度的前提下，尽可能降低往复运动质量，减少曲轴旋转过程中的惯性力载荷，这对高转速工况下的发动机尤为重要——过高的往复质量会大幅提升曲轴平衡配重的设计难度，同时加剧主轴承座的载荷波动，缩短整机大修周期。连杆大端的轴瓦安装面预留了精准的定位止口，保证轴瓦装配后不会出现周向转动或轴向窜动，轴瓦表面的油槽结构与曲轴内部的油道完全对齐，确保压力润滑的机油能顺利到达摩擦副表面，形成稳定的油膜承载层。

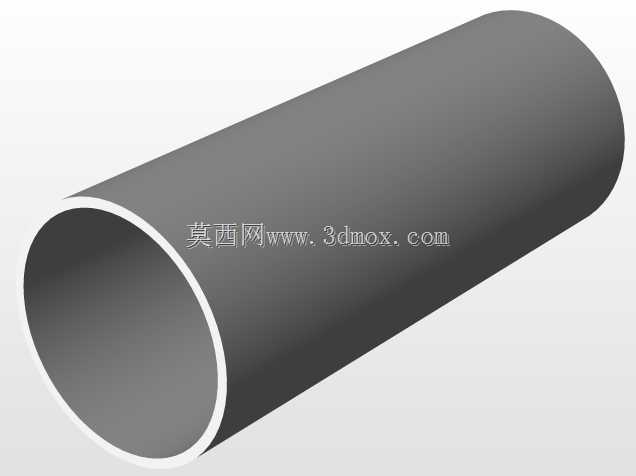

　　安装边界方面，这套组件的轴向定位依靠曲轴的止推片完成，连杆大端侧面与曲柄臂之间预留了0.1-0.25mm的轴向间隙，避免热膨胀后出现卡滞；活塞与缸筒之间的配合间隙根据材质不同控制在0.02-0.05mm区间，活塞环槽的尺寸精度直接影响气环、油环的密封性能，设计时需要严格控制环槽的平面度与槽宽公差，防止出现窜气、机油上烧的问题。实际建模过程中需要重点校核活塞运动到上止点、下止点时连杆与缸筒下沿、曲轴平衡块之间的最小间隙，通常要保留至少3mm的安全距离，避免加工误差或工况变形导致运动干涉。

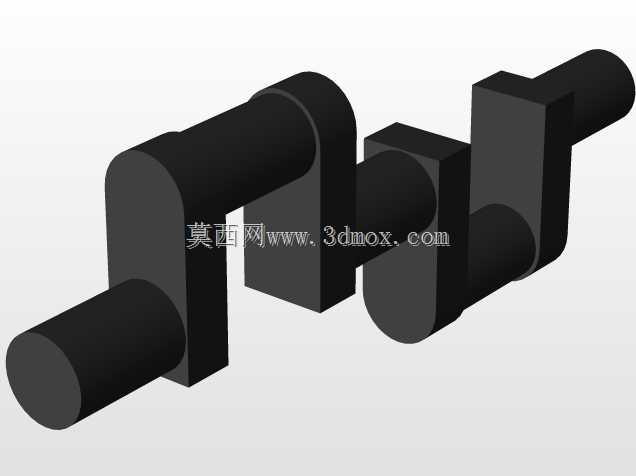

　　从动力学设计角度，四缸机型的这套连杆活塞组采用1-3-4-2的发火顺序时，相邻缸的连杆运动相位差180度曲轴转角，一缸与四缸、二缸与三缸的活塞运动方向始终同步，能大幅抵消一阶往复惯性力，仅需要在曲轴上配置平衡块抵消二阶惯性力与旋转惯性力即可，这也是直列四缸结构能成为主流民用动力构型的核心原因。设计时还要考虑连杆螺栓的预紧力控制，斜剖分的连杆大端需要采用扭矩转角法完成螺栓紧固，保证结合面的压紧力均匀，避免工作过程中出现大端分离、连杆螺栓断裂的恶性故障。活塞销座孔两侧预留了卡环槽，安装弹性挡圈限制活塞销的轴向窜动，防止活塞销窜出刮伤缸壁。整套结构的所有运动副都需要匹配对应的润滑路径，连杆小端的衬套上开有集油孔，可收集曲轴箱内飞溅的机油完成润滑，无需单独布置压力油道，简化了缸体的油路设计。
