四缸发动机等长排气歧管结构设计

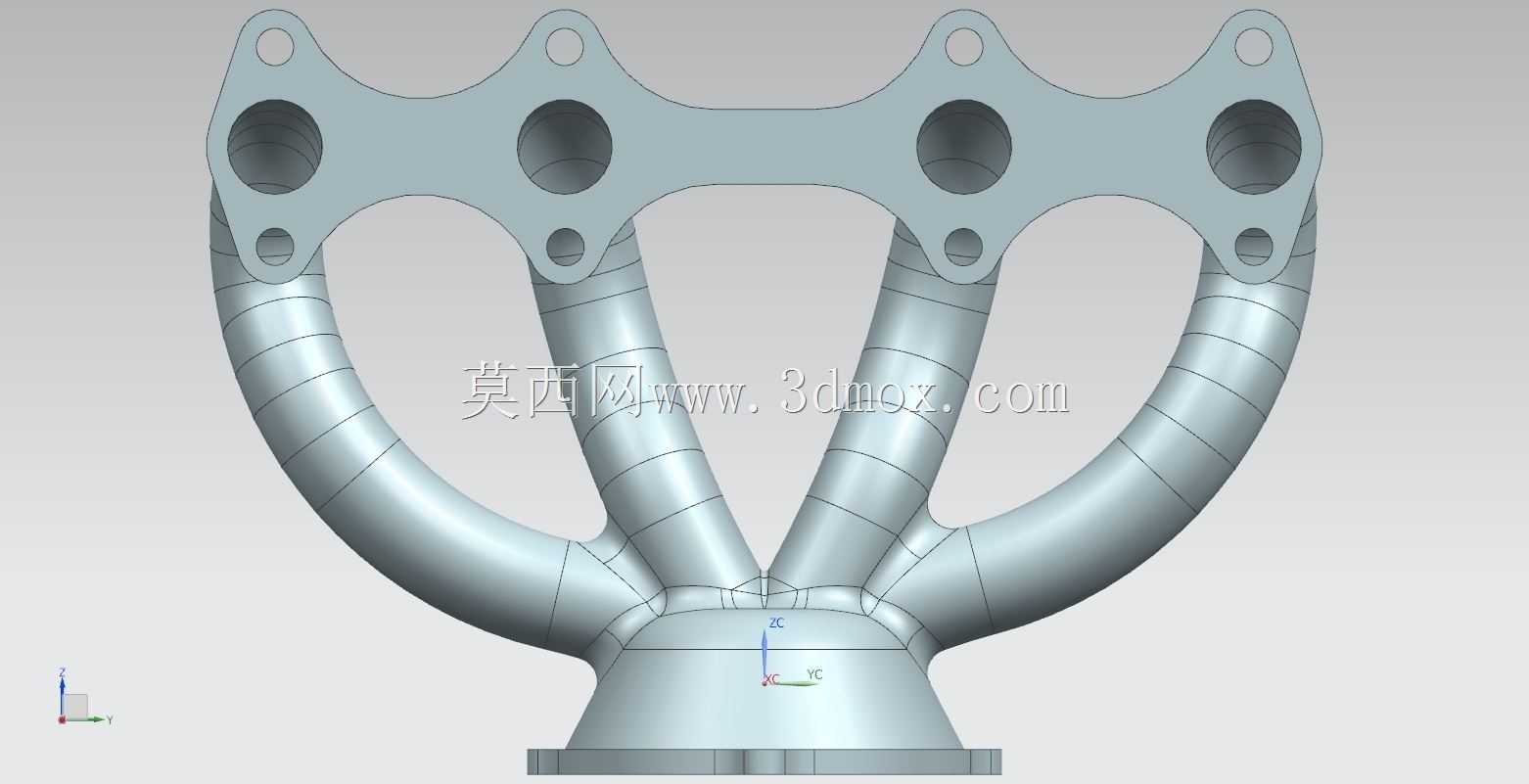

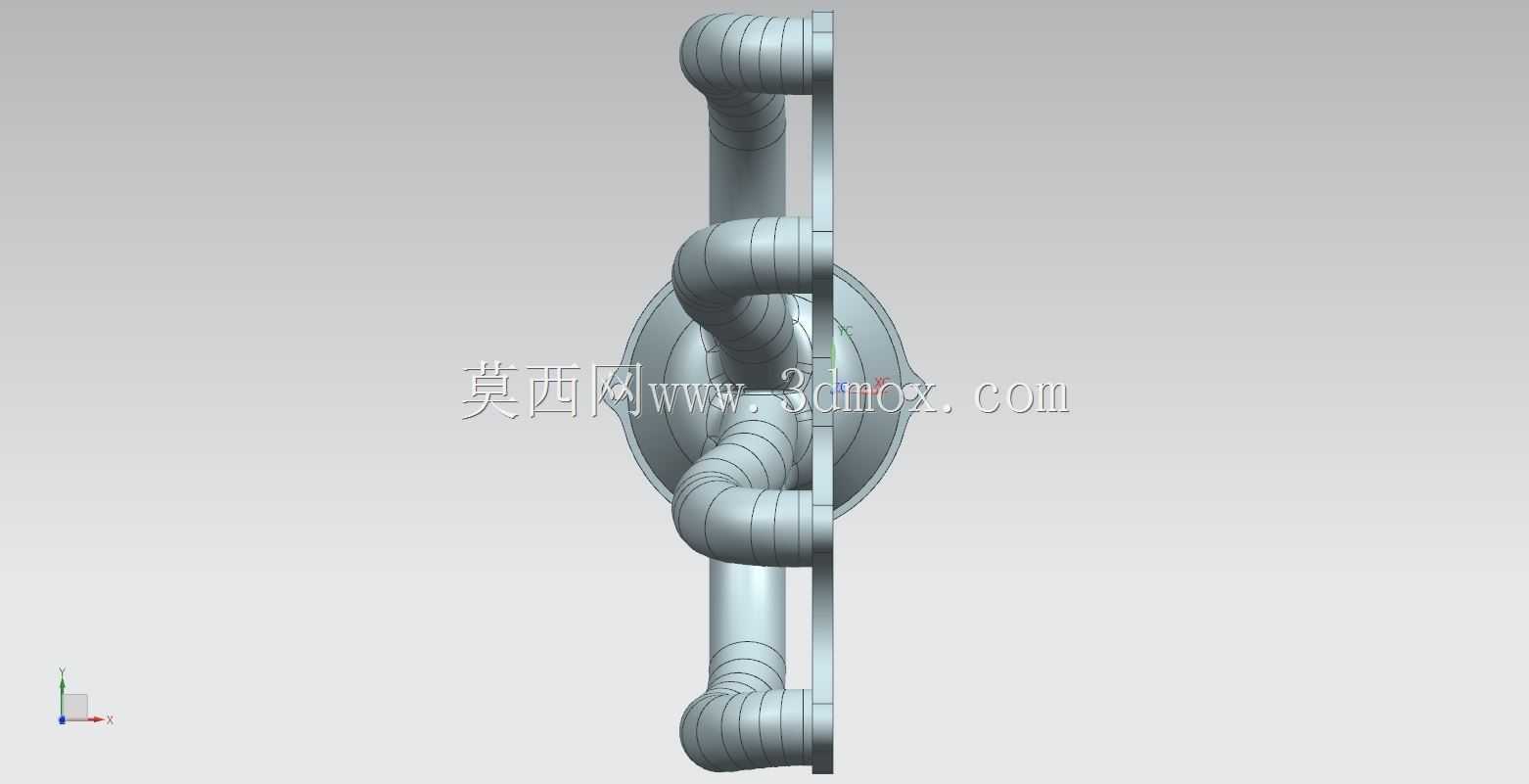

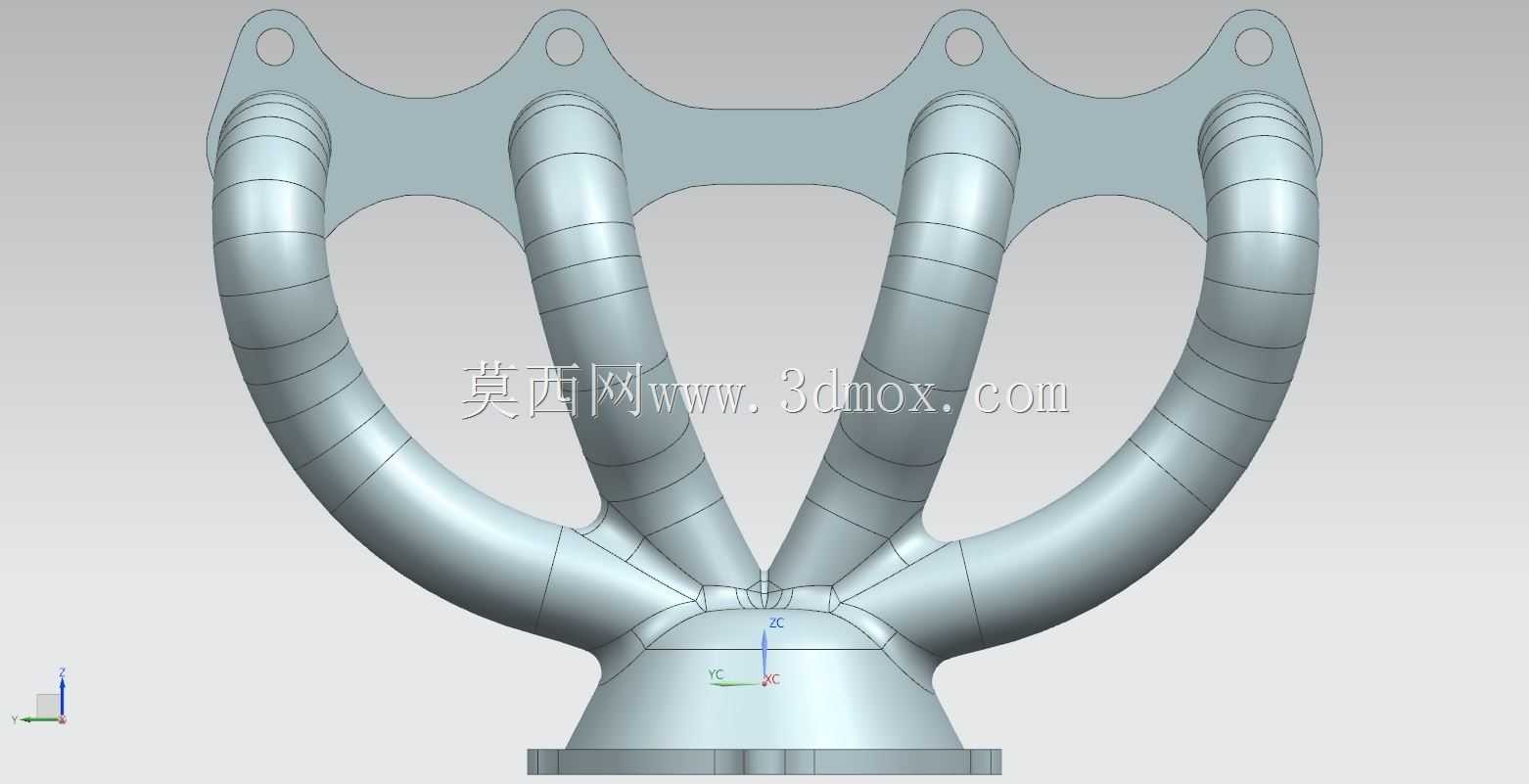

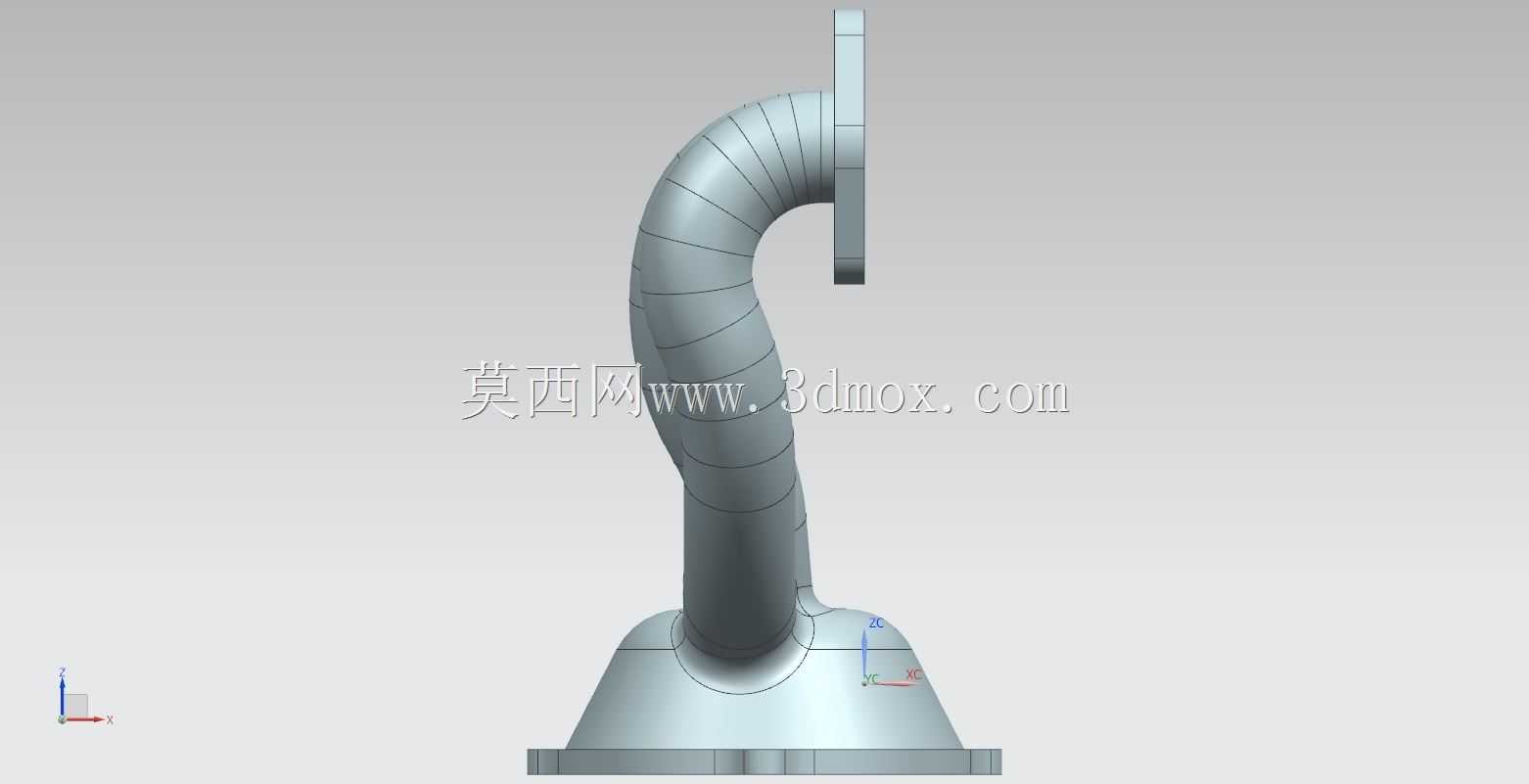

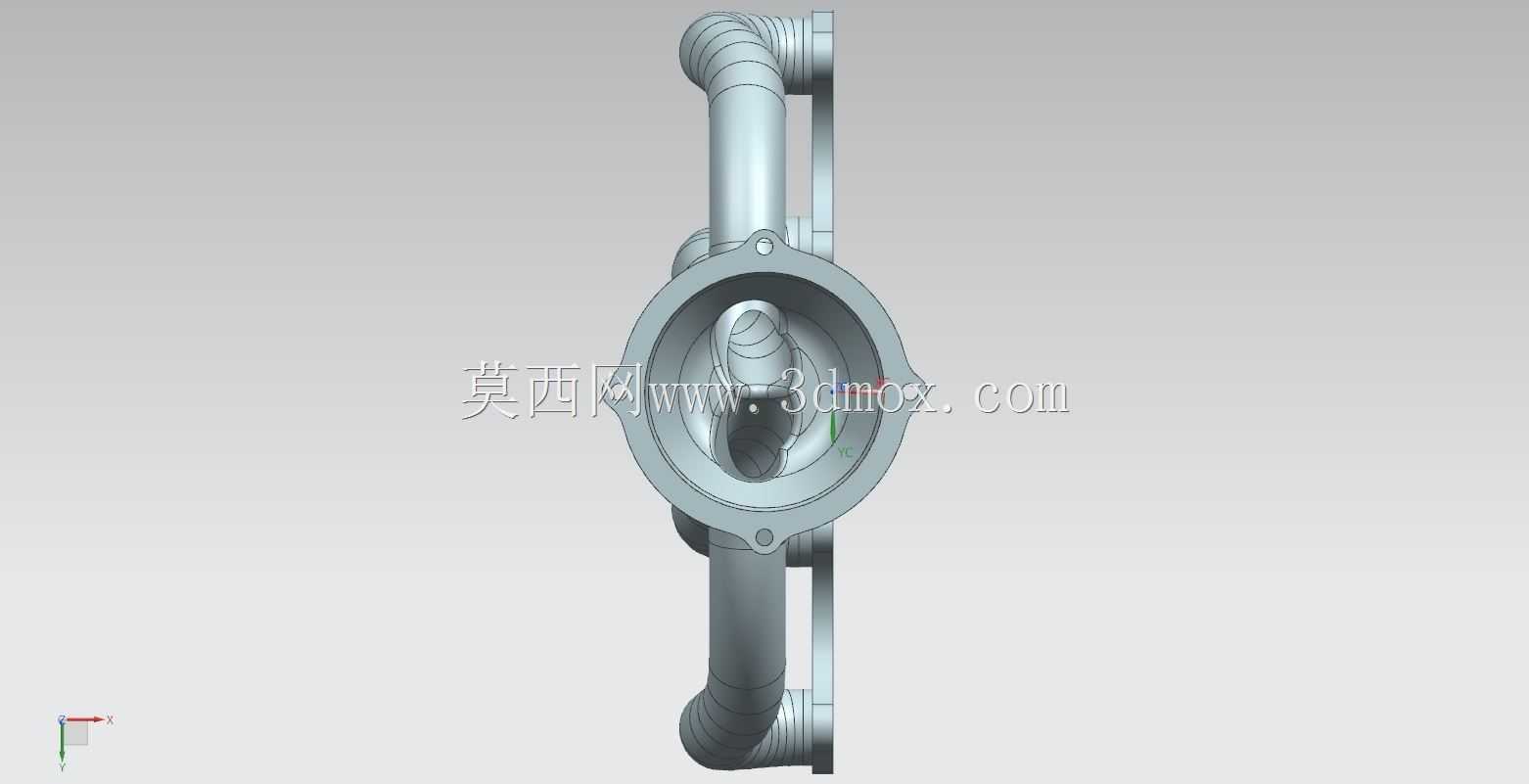

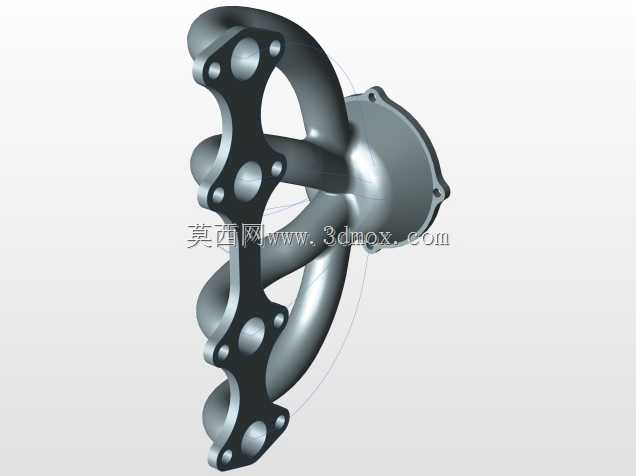

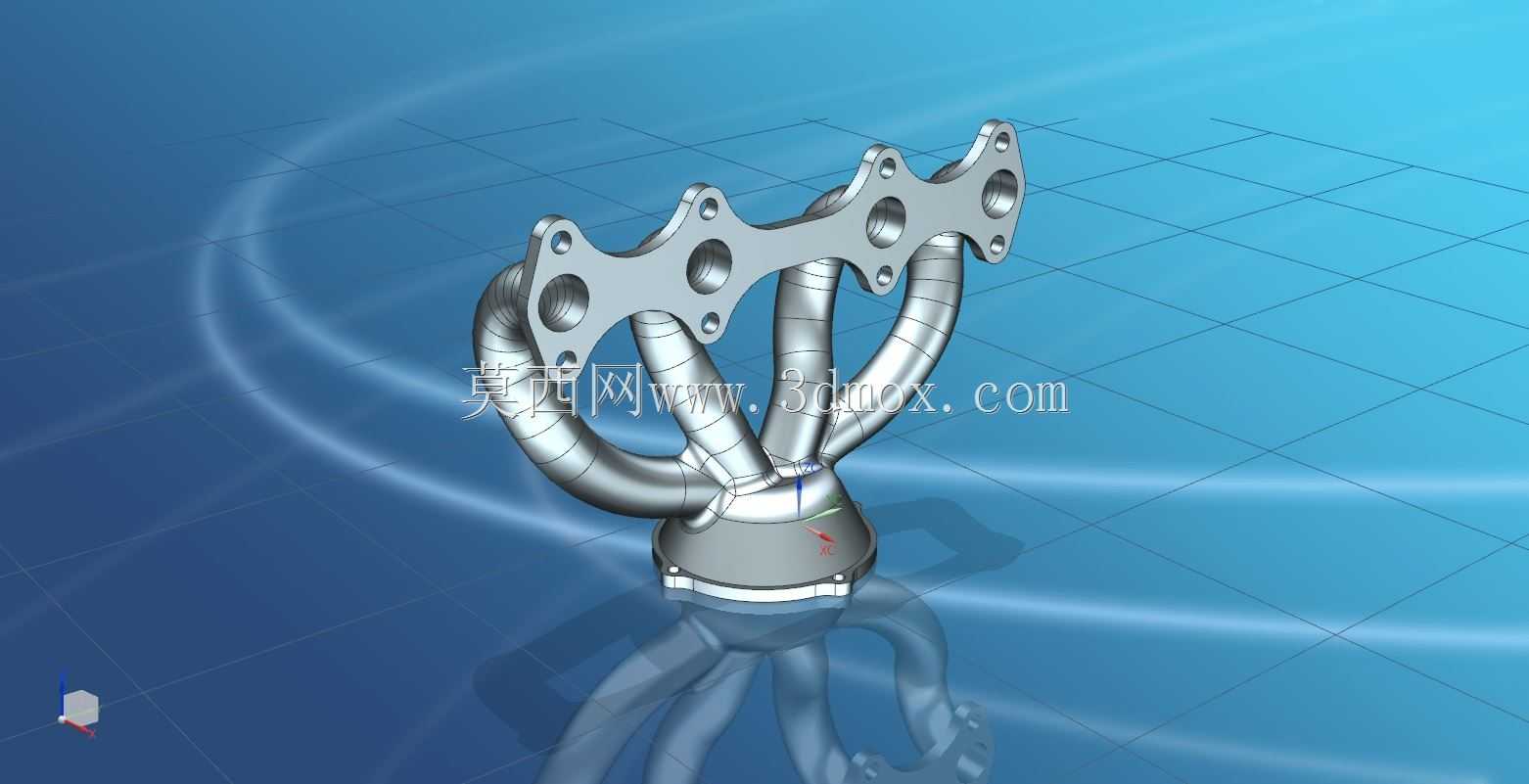

这款排气歧管主要适配直列四缸内燃发动机，广泛应用在乘用车、轻型商用车以及小型非道路移动机械的动力系统中，作为发动机进排气系统的核心连接部件，它承担着将四个气缸燃烧后产生的高温废气有序汇集、平稳导入排气总管的核心作用，直接影响发动机的排气效率、动力输出特性与尾气排放表现。在实际运行工况中，排气歧管需要长期承受600-900摄氏度的高温废气冲刷，同时还要应对发动机启停、负荷变化带来的交变热应力与振动载荷，因此结构设计上充分考虑了热变形补偿与结构强度的平衡。从设计思路来看，这款歧管采用了等长管路布局，四个支管的内部流道长度经过精准核算，能够让各缸排出的废气到达总管汇合处的时序保持一致，有效避免各缸排气脉冲相互干扰，降低排气背压，帮助提升发动机的充气效率，尤其在发动机中高转速区间，能有效优化动力输出的平顺性。外形结构上，顶部的安装法兰设置了四个定位安装孔，与气缸盖的排气侧安装位精准匹配，安装面的平面度经过严格控制，能够保证密封性能，避免高温废气泄漏；四个支管采用流畅的弧形过渡设计，管壁曲率经过反复优化，尽可能减少气流在管路内部的折返与紊流产生，降低排气阻力，支管外壁的环形加强结构能够提升管路的结构刚度，减少高温下的形变与振动异响，同时也能一定程度上阻隔热量辐射，降低发动机舱内的热负荷。安装边界方面，整体结构紧凑，四个支管呈对称收拢形态汇入下方的排气总管接口，总管接口可直接对接三元催化器或者涡轮增压器的进气端，整体外廓尺寸充分考虑了发动机舱的布置空间，不会与周边的冷却管路、线束、车身覆盖件产生干涉，安装时只需通过法兰螺栓配合耐高温密封垫即可完成与缸盖的固定，装配工艺性良好，能够满足量产车型的装配与后期维护更换需求。
