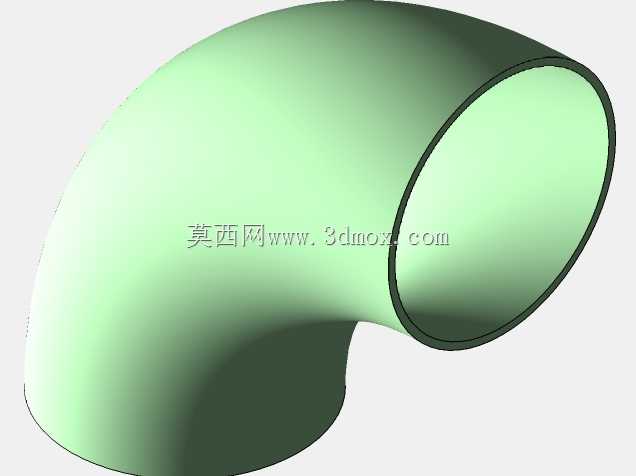

公称通径250直角转弯管道弯头

　　在工业流体输送、市政给排水、暖通空调、化工工艺管线等场景中，管路走向的转向需求十分常见，90度弯头是管路系统中用量最大的转向连接件之一，本次涉及的公称通径250规格弯头，主要适配大口径主干管线的直角转向需求，常见于厂区循环水主管网、区域供暖主管道、大型工艺装置的介质输送段等场景。这类弯头的核心作用是在不改变管线通径的前提下，将管路走向偏转90度，相比采用多段小角度管件拼接的转向方案，一体成型的90度弯头流道更顺滑，介质流经时的局部阻力更小，能有效降低管线运行的压损，减少输送过程中的能耗，同时减少管线接口数量，降低管路泄漏的风险。从功能特性来看，该弯头采用等径设计，两端接口与同通径的管道外径完全匹配，

　　可直接对接焊接或者配套法兰完成连接，内壁光滑无明显凸起，流道过渡段采用圆弧曲率设计，能避免介质在转向处形成涡流，减少介质对管壁的冲刷磨损，尤其适配带固体颗粒的浆液输送、高速流体输送等工况，长期运行下的管壁损耗更均匀，使用寿命更长。在设计思路上，这类大口径弯头的曲率半径通常按照长半径标准取值，也就是曲率半径为公称通径的1.5倍，这个曲率取值是工程应用中平衡安装空间和流阻特性的最优区间——如果曲率半径过小，介质转向过于急促，局部阻力系数会大幅升高，不仅增加输送能耗，还容易在弯头外侧形成高速冲刷区，加速管壁磨损；如果曲率半径过大，弯头自身的轴向和径向安装尺寸都会增加，会占用更多的管廊布置空间，提升管线布置的成本。

　　建模过程中需要严格控制两端接口的圆柱度公差，保证接口端面与管线轴线的垂直度，避免现场安装时出现错边、对接间隙不均的问题，影响焊接质量或者法兰密封效果；弯头的壁厚需要根据管线的设计压力、输送介质的腐蚀特性选取，建模时要保证整个弯管段的壁厚均匀，避免局部壁厚不足导致承压能力下降，同时也要避免壁厚不均带来的应力集中问题。从安装边界来看，该弯头两端接口的中心距是现场管线排布时的核心定位尺寸，施工前需要结合管线的走向标高，提前核算弯头的安装位置，预留足够的焊接操作空间或者法兰紧固空间，弯头的转弯外侧需要预留一定的维护空间，方便后期运行过程中检测管壁冲刷厚度、检查接口密封情况。在管线支吊架布置时，弯头附近的支吊架需要考虑介质转向时产生的推力，

　　合理设置固定支架或者导向支架，避免管线运行过程中因介质作用力产生位移，拉扯接口造成泄漏。这类大口径弯头在实际选型时，还需要结合输送介质的温度、压力、腐蚀特性匹配对应的材质，常见的有碳钢、不锈钢、合金钢等不同材质，不同材质的弯头在焊接工艺、安装要求上略有差异，但核心的结构尺寸、流道设计逻辑是一致的，建模时保证结构尺寸的准确性，就能为后续的管线装配模拟、应力分析、施工排布提供可靠的模型基础，避免设计阶段出现尺寸干涉、安装空间不足等问题，减少现场施工的整改成本。
