方形基座式多档位旋转开关结构设计

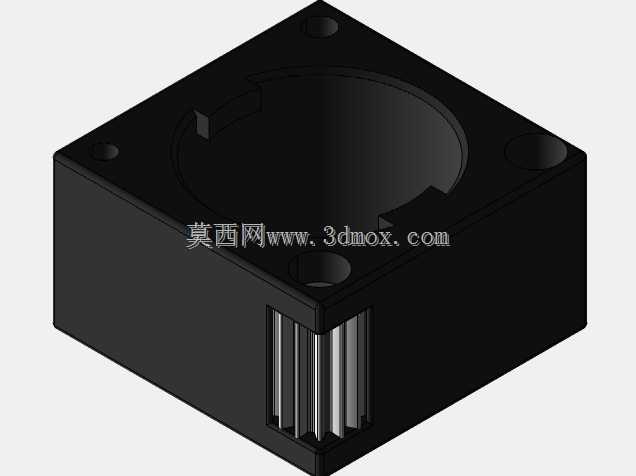

　　这款旋转开关的结构设计，核心围绕工业电控场景的安装适配需求展开，方形基座的选型首先考虑了面板嵌入式安装的定位便利性，四个角预留的沉头安装孔，可直接匹配常规电控柜面板的开孔尺寸，安装时无需额外加装定位衬套，沉孔深度刚好覆盖标准盘头螺丝的头部高度，安装后螺丝端面与基座表面齐平，不会突出面板影响后续防护盖板的装配。基座中部的圆形空腔是开关核心档位组件的容纳空间，空腔侧壁预留的三个凸台卡位，是用来卡接内部档位弹片支架的，凸台的高度与宽度经过反复校核，既能够保证弹片支架卡入后不会随转轴转动发生周向位移，又不会在装配时出现过盈量过大导致支架压裂的问题。

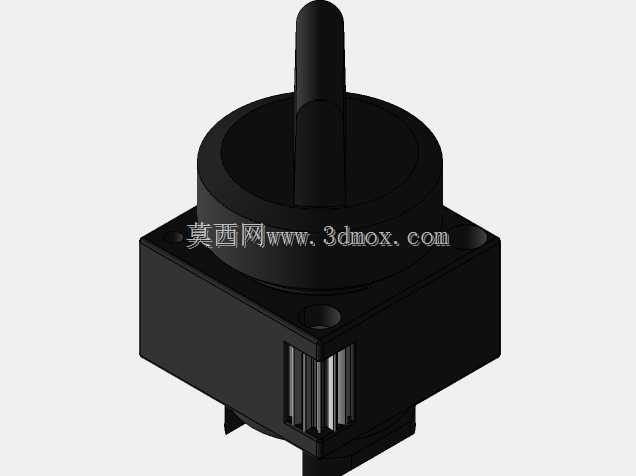

　　从实际应用场景来看，这类旋转开关多用于中小型机床的操作面板、自动化生产线的本地控制盒、小型配电装置的回路切换工位，相比翘板开关，它的多档位切换特性可以单控件实现多回路的通断组合，减少面板上的控件排布数量，降低操作人员的误触概率。基座下方伸出的多pin插脚结构，是直接对应PCB板直插焊接设计的，插脚的间距符合常规工业控制板的接插件间距标准，焊接后插脚与基座底部的间隙刚好预留了焊锡爬升的空间，不会出现焊锡溢出粘连相邻插脚的短路问题，插脚的长度也经过适配，既能够穿过2mm厚度的常规PCB板留出足够的焊接余量，又不会过长导致板后布线时与其他元件发生干涉。

　　设计过程中，首先确定的是安装边界尺寸，方形基座的边长控制在标准30mm控件安装位的适配范围内，整体基座高度不超过25mm，能够适配厚度从1.5mm到3mm的各类安装面板，面板开孔只需要开出对应圆形空腔直径的通孔，四个角的安装孔位与通用方形开关的安装孔位完全互换，不需要重新在面板上打孔，能够直接替换同安装尺寸的老旧开关，降低设备改造的工时成本。圆形空腔的内部直径预留了足够的档位组件排布空间，最多可以支持4个档位的弹片排布，满足常规2档、3档、4档的切换需求，空腔底部的转轴过孔同轴度公差控制在0.02mm以内，保证转轴转动时不会出现偏心卡滞，转动手感均匀一致。

　　外壳的壁厚设计兼顾了结构强度与材料成本，基座侧壁厚度均匀设置为2.5mm，既能够承受安装时螺丝锁紧的压紧力，不会出现基座侧壁开裂的问题，又不会因为壁厚过大导致材料浪费、成型周期过长。外壳边角处做了R0.5的圆角过渡，避免安装时锐边划伤操作人员的手部，同时也能减少注塑成型时的应力集中问题，降低零件存放与使用过程中出现开裂的概率。插脚与基座本体的嵌合位置做了防退卡槽设计，插脚嵌入基座的部分加工有滚花结构，在注塑嵌合时塑料材料填充进滚花间隙，能够保证插脚承受多次插拔力之后不会出现松动退pin的问题，长期使用的接触可靠性更高。

　　在功能特性上，这款结构的旋转开关没有设计额外的外置防水结构，主要适配室内干燥的电控环境使用，基座与面板贴合的表面预留了密封槽位，有防水需求的场景可以加装O型密封圈，就能达到IP65的面板防护等级，不需要重新开模修改基座结构。转轴的转动阻尼来自内部弹片与档位定位盘的配合，转动时的档位清晰，每个档位的定位角度误差控制在1度以内，不会出现档位切换不到位导致的回路接触不良问题。基座顶部的圆形空腔边缘做了倒角导向，装配内部档位组件时可以顺着倒角快速放入，提升装配效率，减少装配时零件磕碰导致的不良率。
