SMC直动式三通流体控制阀结构设计

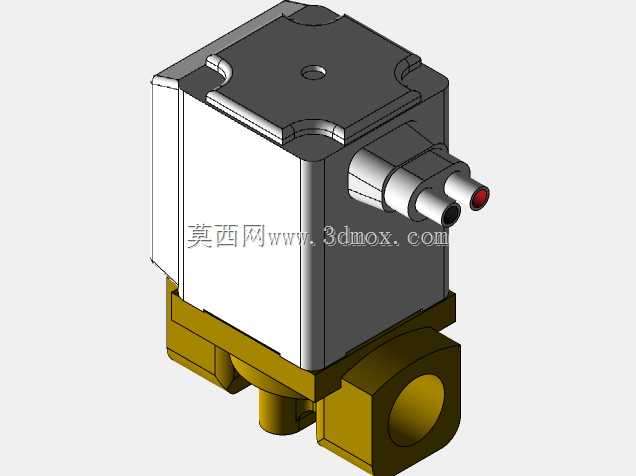

　　在半导体制造的高纯气体输送管路、小型自动化生产线的气动执行器控制回路、医疗设备的流体切换单元里，这类三通直动阀的出镜率一直很高，不同于大口径的管路截止阀，这类小通径直动式阀的核心作用是完成气路或者低压流体通路的快速切换，不需要复杂的先导气路结构，响应速度可以做到毫秒级，适合对动作节拍有要求的紧凑工位。从结构设计上看，这款阀采用上下分体式的布局，下部是黄铜材质的流体通路阀体，上部是电磁驱动的线圈与密封腔体，侧出的电气接头采用快插式结构，不需要额外拧接接线端子，现场装配的时候直接把对应线径的气管插进去就能完成气路或者接线的连接，能大幅缩减设备装配的工时。下部阀体的流道采用直角式设计，进出油口或者气口的端面做了标准的管螺纹安装基准，

　　安装的时候不需要额外做转接法兰，直接拧入对应的管路接头就能完成固定，阀体下部的两个安装定位凸台，预留了标准的螺丝过孔，在安装空间受限的设备内部，可以直接通过螺丝把阀固定在安装板上，不需要额外做安装支架，能有效节省设备内部的排布空间。上部的驱动腔体采用方形的铝合金壳体，表面做了硬质阳极氧化处理，在有少量切削液飞溅或者潮湿的车间环境里，也能避免壳体出现锈蚀，影响内部电磁组件的绝缘性能。驱动部分和下部流体腔体之间采用了多层复合密封结构，动密封部分采用低摩擦的氟橡胶材质，既可以保证阀芯动作的时候阻力足够小，降低线圈的驱动功耗，也能在长期往复动作下保持密封性能，不会出现流体渗漏到上部电磁腔的问题。在实际选型应用的时候，

　　需要注意这款阀的安装边界，上部方形壳体的四个角做了圆弧过渡，相邻安装的阀之间不需要预留过大的间隙，最小安装间距可以控制在五毫米以内，适合在阀岛或者密集排布的气路控制组里使用。侧出的接头方向和阀体流道方向呈垂直布局，在排布管路的时候可以把接线或者控制气管引到设备的侧方，不会和下部的流体管路产生干涉。不同于常闭型的两通阀，这款三通阀可以实现一个公共端和另外两个通路之间的切换，在单作用气缸的控制场景里，不需要额外搭配两个两通阀来完成气缸的伸出和缩回控制，单个阀就能完成气路的换向，能减少气路里的接头数量，降低整个气路的泄漏点。在设计建模的时候，需要重点关注几个配合公差：下部阀体和上部驱动壳体的配合止口，需要采用H7/h6的间隙配合，

　　既可以保证装配的时候能顺利对位，也能避免配合间隙过大导致密封件偏磨；阀芯和导向套之间的配合间隙要控制在0.02毫米以内，间隙过大会导致内部窜气，影响阀的响应速度，间隙过小则会在有少量杂质的流体工况下出现阀芯卡滞的问题。另外，电气接头的插入口做了防呆结构，装配的时候不会出现插反的问题，接头内部的密封圈在插入气管之后会自动抱紧气管外壁，即使在0.8兆帕的工作压力下也不会出现气管脱开或者漏气的问题。在小型包装设备的真空回路里，这款阀也可以用来完成真空和破真空通路的切换，因为直动式结构不需要先导压力，即使在真空负压的工况下也能正常动作，不会像先导式阀那样出现负压下无法开启的问题。建模过程中对所有的安装孔位、流道尺寸、外部轮廓都做了1:1的还原，结构工程师在做设备布局的时候，可以直接把这个模型调入装配体，不需要重新测绘外部尺寸，就能提前检查阀和周边的管路、安装板、其他元器件之间是否存在干涉，也可以直接在模型里提取安装孔的位置尺寸，完成安装板的孔位设计，减少后期样机装配的时候出现的尺寸不匹配问题。
