法兰连接明杆式手动截止阀结构设计

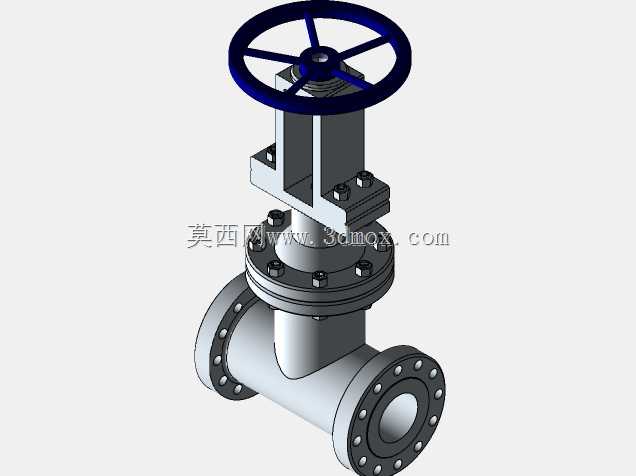

　　在工业流体输送管路系统中，手动截止阀是应用范围极广的截断类部件，这款法兰连接明杆结构的手动截止阀，主要面向中低压工况下的水、蒸汽、油品等介质的通断控制场景，常见于化工管路、热力管网、给排水系统、常规工业设备的流体回路中，承担介质截断、管路检修隔离的核心作用。从结构设计逻辑来看，这款阀采用明杆支架式结构，手轮转动时阀杆仅做升降运动不发生旋转，操作人员可以直接通过阀杆伸出的高度直观判断阀门的启闭状态，避免暗杆结构无法直观确认开度的问题，同时阀杆螺纹位于阀体外部的支架区域，不直接接触输送介质，能大幅降低介质中杂质对螺纹副的腐蚀与磨损，延长部件的使用寿命。阀体部分采用直通式流道设计，进出口轴线处于同一直线，流道转折处做了圆弧过渡处理，

　　相比直角式截止阀的流阻更低，介质流动的压力损失更小，适合对管路压降有一定要求的长距离输送场景。连接端采用凸面法兰结构，法兰密封面加工有符合通用管路标准的水线，安装时配合缠绕式垫片即可实现可靠密封，法兰螺栓孔采用均布设计，适配同压力等级的标准管路法兰，现场安装时不需要额外加工适配连接件，直接匹配现有管路法兰即可完成对接。上部的手轮采用轮辐式结构，外圈做了圆弧滚边处理，操作人员手动施力时不会出现硌手的问题，轮辐的数量与截面尺寸经过受力校核，在公称压力范围内启闭时，手轮不会出现塑性变形，手轮与阀杆之间通过方榫结构连接，配合锁紧螺母固定，长期使用出现磨损后可以快速拆卸更换，不需要整体更换阀杆组件。阀盖与阀体之间采用法兰螺栓连接，

　　中间设置密封垫片，中法兰位置的螺栓数量与规格根据公称通径与压力等级匹配，保证阀腔内部承压时密封面不会出现泄漏，阀杆穿出阀盖的位置设置了填料函结构，内部填充柔性石墨填料，通过填料压盖的螺栓压紧填料实现阀杆处的动密封，填料压盖采用分体式压套结构，压紧力可以通过两侧的螺栓均匀调节，长期使用出现微量泄漏时，不需要停机拆解阀门，仅需对称拧紧填料压盖的螺栓即可实现密封补偿，大幅降低现场维护的工作量。从安装边界来看，这款阀的整体结构长度、法兰外径、螺栓孔中心距、法兰厚度等尺寸均遵循通用工业阀门的尺寸标准，在同通径同压力等级的管路替换场景中，可以直接替换原有同规格阀门，不需要调整管路的安装间距，手轮的顶部安装高度预留了足够的操作空间，

　　现场安装时不需要额外预留手轮转动的避让空间，手轮的操作力经过优化设计，在公称压力下启闭时，单人不需要借助加力杆即可完成操作，避免了大口径阀门启闭困难的问题。在结构细节处理上，阀瓣与阀座的密封面采用堆焊硬质合金的设计，密封面宽度经过匹配计算，关闭时密封面比压处于合理区间，既保证密封可靠无泄漏，又不会因为比压过大导致密封面过早磨损，阀瓣与阀杆之间采用活动连接结构，关闭时阀瓣可以自适应调整角度，与阀座密封面完全贴合，避免因为加工误差或者安装应力导致密封面偏磨、泄漏的问题。支架部分采用箱型铸造结构，两侧设置有加强筋，提升支架的整体刚性，阀杆升降过程中支架不会出现形变，保证阀杆始终处于垂直状态，避免阀杆卡涩。这款阀的结构设计充分考虑了现场使用与维护的实际需求，所有易损部件均采用标准件设计，填料、密封垫片、手轮等部件都可以在常规五金市场采购到同规格替换件，不需要向厂家定制专用配件，大幅降低了设备全生命周期的维护成本，适合在各类常规工业流体管路中作为截断部件使用，不适合作为节流部件长期处于小开度状态，避免高速介质冲刷导致密封面过早损坏。
