D-SUB卷曲15CKT连接器三维结构设计

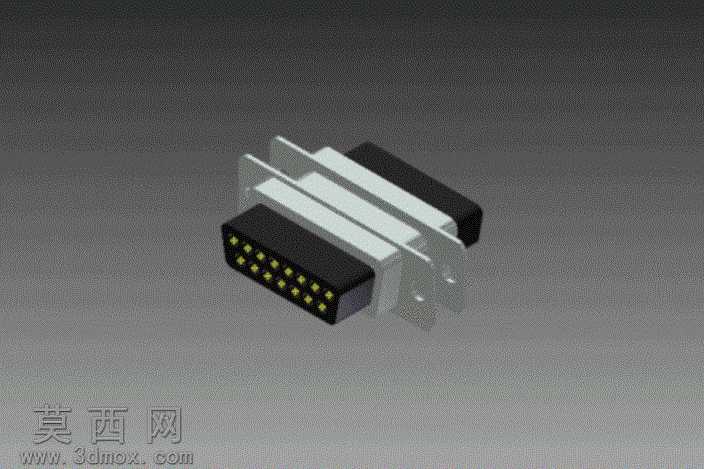

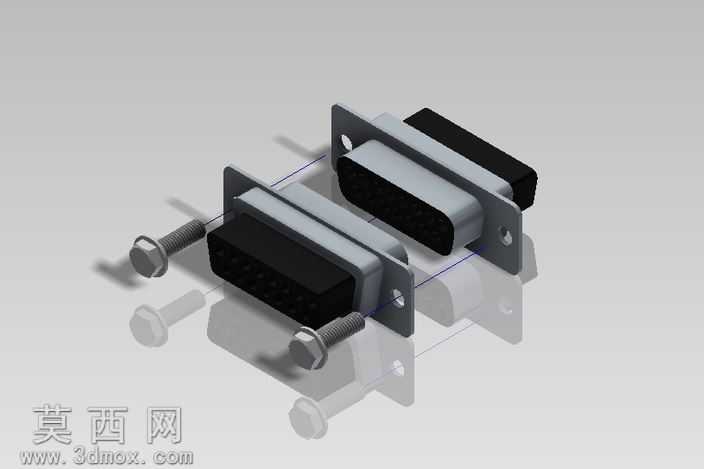

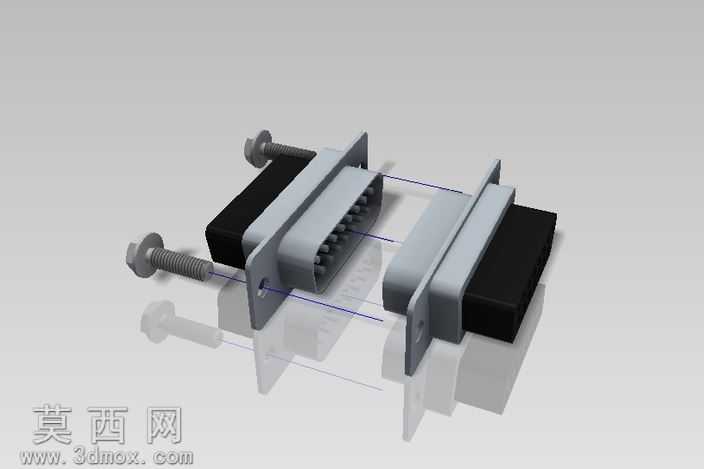

本作品为D-SUB卷曲15CKT连接器的三维建模设计，建模过程中严格遵循D-SUB系列连接器的通用尺寸规范，针对15芯卷曲式结构的特征进行精细化还原。建模初期先梳理产品的结构逻辑，将整体拆分为接触端子模块、绝缘基座模块、金属屏蔽外壳模块、卷曲固定结构四个核心部分，采用自底向上的建模思路，先完成单个端子的特征绘制，通过阵列命令快速生成15个等距排布的接触端子，确保端子间距、引脚伸出长度符合行业通用的安装适配要求。绝缘基座部分采用实体拉伸结合切除命令完成腔体绘制，精准预留端子安装卡槽，保证端子装配后无松动偏移，基座边缘做了微小的倒角处理，还原实际产品的注塑工艺特征，避免尖锐棱角的设计缺陷。金属屏蔽外壳部分重点还原卷曲式结构的特征，通过钣金类建模思路绘制外壳的弯折形态，外壳两侧的固定安装孔位、定位卡扣结构都做了1:1的尺寸匹配，卷曲部位的圆弧过渡自然，准确呈现该类连接器尾部卷曲固定线缆的结构形态。材质渲染阶段，针对不同部件赋予对应材质属性：接触端子赋予镀金金属材质，还原端子表面的金属光泽与导电属性；绝缘基座赋予黑色哑光阻燃塑料材质，调整粗糙度参数模拟注塑件的表面质感；金属屏蔽外壳赋予镀锌钢板材质，呈现略带磨砂的金属质感，同时添加轻微的环境反射效果提升真实感。结构设计上充分考虑该类连接器的实际使用场景，卷曲结构的设计可实现尾部线缆的固定与屏蔽防护，避免线缆拉扯导致端子接触不良，整体装配关系清晰，各部件之间的配合间隙符合实际生产的公差要求，可用于电子设备接口选型参考、接插件结构教学演示、装配模拟验证等场景，建模过程中对细小特征的还原度较高，没有过度简化关键结构，能够直观展现D-SUB卷曲15CKT连接器的完整内部构造与外部形态。
