夹紧式膜片联轴器结构设计

　　在伺服传动、精密机床进给、自动化输送线这类对传动同轴度、回转精度有较高要求的场景里，挠性联轴器的选型一直是结构设计环节容易被忽略但直接影响整机运行稳定性的部分。这款夹紧式双膜片联轴器的结构设计，正是针对中小扭矩精密传动场景的轴系连接需求开发，区别于传统键连接式联轴器的间隙配合问题，夹紧式的锁紧结构可以在不破坏轴表面的前提下实现无间隙抱紧，适配频繁正反转、启动扭矩波动较大的传动工况。

　　从实际应用场景来看，这类联轴器常被用在伺服电机与滚珠丝杠的连接段、步进电机与同步带轮的传动衔接处，以及检测设备的分度盘驱动轴系中，这类场景普遍存在两安装轴存在微小径向、角向偏差的问题，如果采用刚性联轴器直接连接，很容易在运行过程中产生额外的轴承附加载荷，长期运行会加速轴承磨损，甚至出现轴系憋劲、伺服电机过载报警的问题。双膜片的结构设计可以通过膜片组的微量弹性变形，补偿两轴之间0.1-0.2mm范围内的径向偏差、1度以内的角向偏差以及少量轴向窜动，同时膜片本身的金属材质特性决定了它没有橡胶弹性体的老化问题，在常规车间温度环境下可以长期保持稳定的传动刚度，不会出现弹性体联轴器长期使用后扭矩传递滞后、回转精度下降的问题。

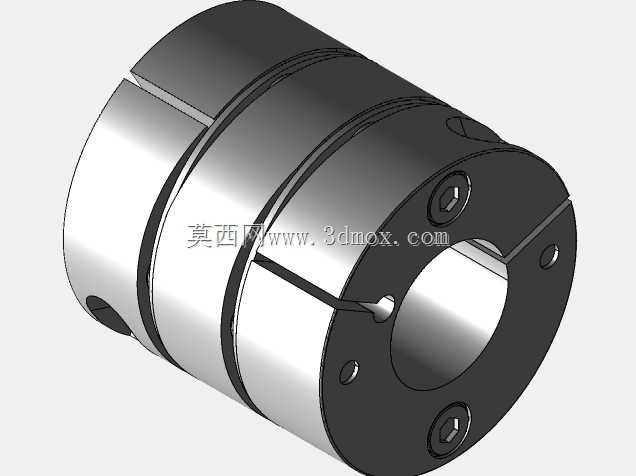

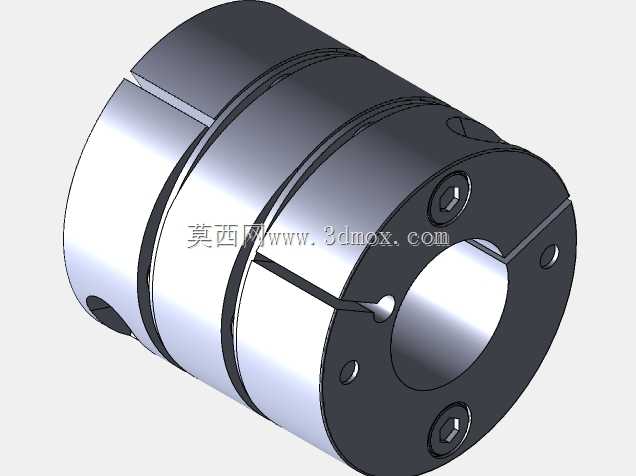

　　设计思路上，这款联轴器采用分体式夹紧结构，两端的轴套分别加工有贯通的夹紧缝，配合侧面的内六角锁紧螺钉实现轴的抱紧，相比传统的顶丝锁紧结构，夹紧式的抱紧力是沿轴圆周均匀分布的，不会出现顶丝点接触造成的轴表面压痕，也避免了高速回转时顶丝松动导致的传动失效问题。中间的膜片组采用叠层金属薄片结构，通过圆周分布的螺钉分别与两端轴套刚性连接，膜片的厚度、叠层数量是根据额定传递扭矩匹配设计的，既保证足够的扭转刚度，避免传动过程中的回转空程，又保留足够的挠性补偿能力，不会因为补偿量过大造成膜片应力集中断裂。

　　从安装边界来看，这款联轴器的外径、总长度以及两端的轴孔直径是按照常规伺服电机安装尺寸序列设计的，两端轴孔可以根据实际选型需求加工成不同直径，适配不同输出轴径的电机与被驱动件，安装时不需要额外加工轴上的键槽，只需要将两轴分别插入两端轴孔至设计深度，按照对角顺序逐步拧紧锁紧螺钉至规定扭矩即可完成安装，相比键连接联轴器的装配工序更简单，也不需要调整键与键槽的配合间隙，对装配人员的技术要求更低。在实际选型过程中，需要注意核算传动系统的峰值扭矩，确保联轴器的额定扭矩大于系统最大峰值扭矩的1.5倍以上，同时要确认两轴的实际偏差量在联轴器的允许补偿范围内，避免安装时偏差过大造成膜片长期处于高应力状态，缩短使用寿命。另外在高速回转场景下使用时，联轴器在出厂前会做整体动平衡处理，保证高速回转时的振动量控制在允许范围内，避免因为联轴器本身的不平衡量造成轴系振动，影响设备的加工精度或者检测精度。

　　结构细节上，两端轴套的夹紧缝位置做了微小的应力释放槽设计，避免拧紧螺钉时夹紧缝处出现应力集中导致轴套开裂，膜片与轴套的连接螺钉采用高强度内六角螺钉，保证连接的可靠性，螺钉头部做了沉孔处理，避免高速回转时螺钉头部产生风阻或者剐蹭周边的设备结构。整个联轴器的外露表面都做了氧化发黑处理，既可以提升表面的防锈能力，也能避免金属表面反光对设备上的光电传感器造成干扰，适配自动化设备内部的安装环境。
