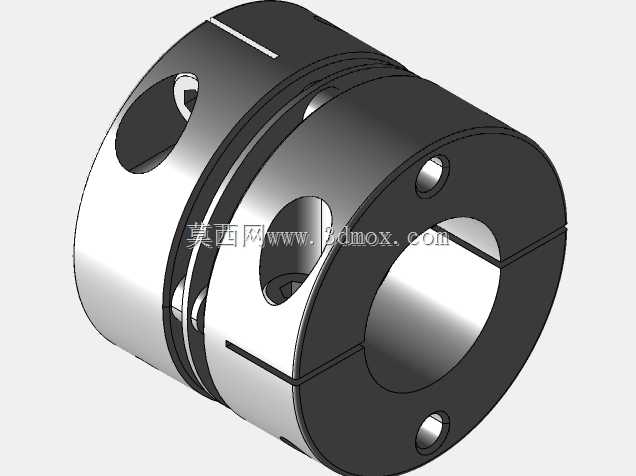

CPDT40-20-20夹紧式膜片联轴器结构

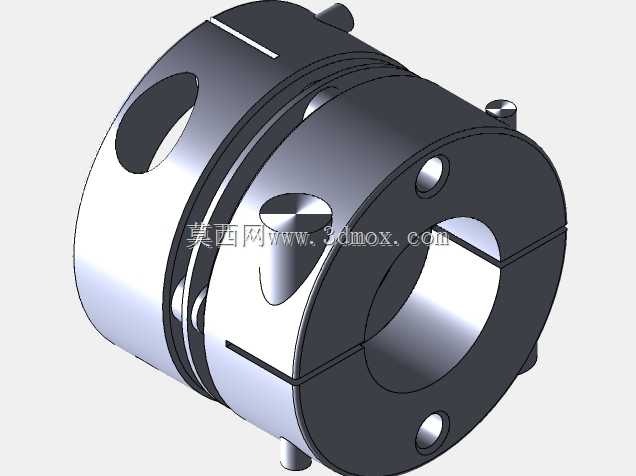

　　在伺服传动、精密机床进给、自动化装配线这类对传动同轴度、回转精度有较高要求的场景里，膜片联轴器一直是轴系连接的核心选型品类，这款CPDT40-20-20规格的夹紧式膜片联轴器，针对中小扭矩精密传动场景做了结构优化，能适配多数常规工业传动的安装边界需求。从实际应用场景来看，这类联轴器常被用在伺服电机与滚珠丝杠的连接段、步进电机与分度转盘的动力传递环节，也可用于小型泵类、编码器与主轴的连接工位，核心作用是补偿两根连接轴之间的轴向、径向与角向偏差，避免轴系因安装对中误差产生额外的交变载荷，延长轴承、密封件等配套部件的使用寿命。不同于传统的键槽式联轴器，这款产品采用双侧夹紧的锁紧结构，安装时不需要在轴端加工键槽，依靠抱紧力实现无间隙传动，能有效避免键连接带来的回程间隙，适配正反转频繁、启动扭矩波动小的精密传动工况。从设计思路上看，这款联轴器采用分体式双膜片组结构，中间的膜片采用不锈钢叠片设计，通过圆周分布的锁紧销与两侧的轴套连接，膜片本身的弹性变形可以吸收轴系运行中产生的微小偏移，相比单膜片结构，双膜片的补偿量更大，同时能保持较高的扭转刚度，保证传动过程中的角向精度，不会因为补偿偏差损失传动响应速度。两侧的轴套采用高强度铝合金材质加工，表面做硬质阳极氧化处理，在保证整体结构强度的前提下降低了自身转动惯量，对于高速运转的伺服轴系来说，更低的转动惯量可以减少电机启动和制动时的动态负载，提升轴系的响应速度。轴套上的夹紧缝采用对称切槽设计，锁紧螺栓拧紧时，

　　轴套的抱紧力可以均匀分布在轴的接触面上，不会出现局部应力集中导致的轴面压伤，也能保证高速旋转时的动平衡性能，避免高速运转时产生额外的振动。从安装边界尺寸来看，这款联轴器的主体外径为40mm，总长度适配20mm与20mm的轴径连接需求，安装时不需要额外调整轴系的预留间距，只要将两侧轴分别插入轴套内孔，按照对角顺序拧紧锁紧螺栓即可完成安装，相比传统的凸缘联轴器，不需要复杂的对中调整流程，也不需要额外的定位台阶，能降低现场安装的调试难度。在实际选型使用时，需要注意这款联轴器的扭矩承载范围适配中小扭矩传动场景，不能用于重载冲击的传动工位，比如破碎机、大型输送机的主传动连接就不适用，但是在3C自动化设备、小型数控雕铣机、包装机械的送膜轴、

　　牵引辊这类工位，这款联轴器的性能完全可以满足使用需求。膜片组的设计上，叠片之间采用无接触间隙设计，运转时不会产生摩擦异响，也不需要定期加注润滑脂，属于免维护的传动部件，适合在洁净车间、无尘生产线这类不方便定期维护的场景使用，不会因为润滑脂挥发污染生产环境。轴套上的锁紧螺栓采用内六角圆柱头设计，安装时可以使用标准内六角扳手操作，螺栓的沉孔深度经过精确计算，拧紧后螺栓头不会突出联轴器外圆，避免高速旋转时螺栓头产生风阻或者剐蹭周边的设备护罩。另外，这款联轴器的两端轴孔可以根据实际使用需求加工成不同的孔径，本次呈现的20-20孔径是常规通用规格，也可以根据实际电机轴、丝杠轴的直径做适配调整，夹紧结构的设计允许一定范围的孔径公差适配，

　　只要轴径公差在h7范围内都可以实现可靠抱紧，不会出现打滑松脱的问题。在轴系对中偏差的补偿能力上，这款联轴器可以补偿0.2mm以内的径向偏差，1mm以内的轴向偏差，以及1度以内的角向偏差，在实际安装时即使存在微小的对中误差，也不会在轴系上产生过大的附加载荷，能有效降低设备装配时的对中精度要求，减少装配工时。相比传统的梅花联轴器，膜片联轴器的扭转刚度更高，传动延迟更小，在需要精准定位的传动工位，比如伺服送料、点位定位的转盘驱动场景，不会因为弹性体的变形产生定位误差，能保证长期运行的位置精度。同时金属膜片的耐温性能远优于橡胶、聚氨酯弹性体的联轴器，可以在-40℃到120℃的环境温度下长期工作，不会出现弹性体老化、脆裂的问题，适合在有一定温度波动的工业车间环境使用，不需要因为环境温度问题频繁更换联轴器易损件。
