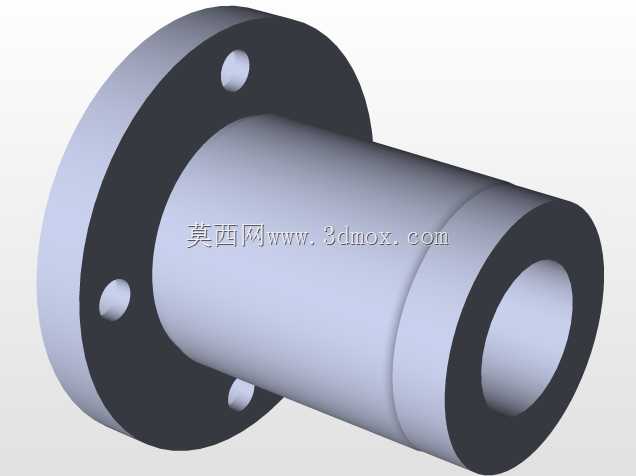

法兰安装型自润滑衬套导向支撑组件

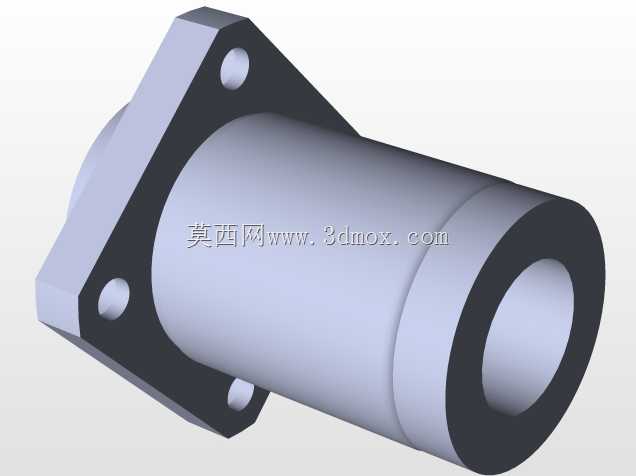

　　在自动化输送线、工装夹具定位机构、小型冲压设备的导正工位以及包装机械的往复动作单元中，这类带切边法兰的自润滑衬套是解决轴类零件往复滑动支撑的核心零件，很多现场调试时遇到的轴件卡滞、磨损快、安装对位不准的问题，往往都和衬套的选型、安装结构设计直接相关。不同于常规的直筒型无油衬套，这款产品采用了对边切平的菱形法兰安装结构，安装时不需要额外加工止口来限制衬套转动，法兰上的三个安装孔呈三角形分布，拧紧固定螺栓后，法兰端面完全贴合安装基准面，能承受径向载荷的同时，还可抵消一部分轴件往复运动带来的轴向窜动，相比圆形四孔法兰，切边结构能在狭小的安装空间内布置，相邻两个安装边的直线距离更短，在密集排布的多轴导向工位上，不会出现法兰轮廓干涉的情况。

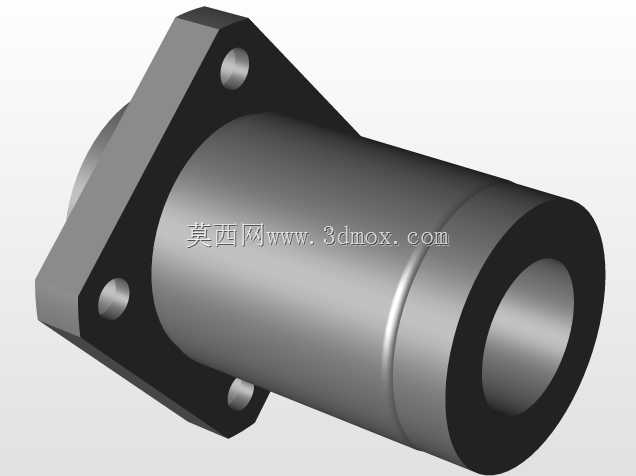

　　从结构设计逻辑来看，衬套主体采用阶梯式外圆结构，靠近法兰端的外圆直径更大，压入安装板时能起到限位作用，避免压装过度导致法兰面变形，衬套内壁的自润滑层是在基体金属内壁烧结复合了固体润滑材料，不需要额外加装油嘴、定期加注润滑脂，在无尘车间、食品包装线这类不允许油污污染的工况下，能完全避免润滑脂泄漏污染产品的问题，同时在低速重载的往复运动场景下，固体润滑膜会在轴件表面形成均匀的转移层，摩擦系数能稳定维持在0.05到0.15之间，比普通铜套的耐磨寿命高出3倍以上。做安装边界设计时需要注意，法兰端的三个安装孔中心距要严格匹配安装板上的螺纹孔位置，压装衬套的安装孔公差建议选H7，衬套外圆公差选r6，采用过盈配合压装，

　　压装时要保证压力垂直作用在衬套端面，不能敲击法兰部位，避免法兰变形导致安装孔位错位；衬套的内孔公差建议选H8，适配的导向轴公差选g6，配合间隙控制在0.02到0.05mm之间，既能保证轴件滑动顺畅，又不会因为间隙过大出现导向偏斜的问题。在实际设备应用中，这类衬套常用来替代直线轴承做短行程的导向支撑，相比直线轴承，它的抗冲击能力更强，在有粉尘、金属碎屑的加工工位上，不会出现碎屑进入滚道导致轴承卡死的问题，很多木工机械、五金冲压的自动送料机构里，原先用直线轴承的位置经常因为木屑、铁屑进入导致卡滞，更换这类自润滑衬套后，维护周期能从原来的每周一次延长到半年以上。设计建模时要注意法兰切边的平面度公差，安装端面的平面度要控制在0.

　　02mm以内，否则螺栓拧紧后衬套会出现偏斜，导致轴件滑动时出现别劲的情况；衬套内壁的润滑层厚度要均匀，一般控制在0.3到0.5mm之间，过薄会导致耐磨寿命不足，过厚则会在压装时出现润滑层脱落的问题。另外，衬套的伸出端做了小直径的退刀台阶，压装时不会因为安装板孔口的毛刺刮伤衬套外圆，同时也能在多节衬套对接时起到导向对位的作用，在长行程导向需要拼接衬套的场景下，这个台阶结构能保证两段衬套的内孔同轴度，避免轴件在对接位置出现卡顿。很多新手工程师在选型时容易忽略法兰的厚度参数，这款衬套的法兰厚度是经过载荷校核的，在承受最大额定径向载荷时，法兰根部的应力集中位置不会出现断裂，三个安装孔的位置避开了法兰根部的应力集中区，螺栓拧紧时的压力不会传递到衬套主体导致内孔变形。在做设备维护时，这类衬套不需要复杂的拆卸工具，只要拧下三个固定螺栓就能直接从安装板上取下，更换新衬套时不需要重新铰孔，只要安装板的基准面没有损伤，更换后就能直接达到原有的导向精度，比压入式的无油衬套维护效率高很多，在快换工装、多品种小批量的生产线上，这种快装式的结构能大幅减少换型调试的时间。
