内六角圆柱端紧定螺钉结构设计

　　在各类机械装配场景中，紧定螺钉作为固定零部件相对位置的核心连接件，应用覆盖从小型精密仪器到大型工业设备的多个装配环节，这款内六角圆柱端紧定螺钉的设计，正是针对需要高锁紧力、小安装空间的装配需求开发。日常设备运维与装配作业里，经常会遇到轴类零件与轮毂、套类零件的周向与轴向固定需求，比如传动系统中齿轮与轴的定位、导轨滑块的行程限位、工装夹具的位置锁定，这类场景不允许连接件突出被固定零件表面，同时需要承受一定的轴向顶紧力与周向抗扭载荷，普通的外六角螺钉或者开槽螺钉要么头部占用空间过大，要么拧紧时的扭矩传递能力不足，容易出现槽口滑牙、锁紧力不够导致的零件移位问题。这款螺钉采用内六角驱动的结构设计，驱动槽设置在螺钉头部端面中心，

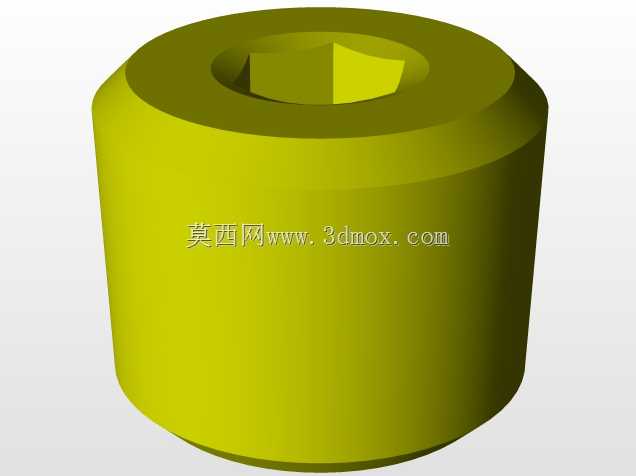

　　拧紧时内六角扳手可以完全嵌入槽内，不需要在螺钉头部周围预留扳手摆动的侧向空间，特别适合安装位置紧凑、沉孔深度有限的装配场景，相比一字槽或者十字槽的紧定螺钉，内六角结构的受力面更多，拧紧过程中应力分布更均匀，不会因为局部应力集中导致槽口崩损，能够承受更大的拧紧扭矩，保证锁紧后的预紧力足够维持零件的长期固定，不会因为设备运行中的振动、冲击出现松动移位。螺钉的整体外形采用短圆柱结构，头部做了微小的倒角过渡，既可以避免安装时锋利边缘刮伤安装孔内壁，也能引导螺钉顺利拧入螺纹孔，减少安装初期的对位难度；圆柱端的顶紧面设计为平整端面，相比锥端紧定螺钉，圆柱端与被顶紧零件的接触面积更大，顶紧时不会在被固定零件表面压出较深的凹坑，

　　既适合顶紧硬度较高的零件平面，也能在需要调整位置的时候，不会因为顶紧凹坑导致零件拆卸后无法重新调整位置，适配需要反复拆装调整位置的装配场景。从安装边界来看，这款螺钉的外螺纹规格为M5，配套的内螺纹孔按照普通粗牙螺纹的标准加工即可，不需要特殊的定制丝锥，常规的机加工车间都能完成配套螺纹孔的加工；螺钉的总长度为10mm，拧入螺纹孔后，露出的顶紧端长度可以根据实际装配需求调整，当被固定的轴类零件上加工有对应的定位凹坑时，圆柱端可以嵌入凹坑内，进一步提升周向固定的可靠性，即使设备承受较大的交变扭矩，也不会出现螺钉与被固定零件之间的相对滑动。设计过程中，特意将内六角槽的深度控制在合理范围，既保证扳手插入后有足够的啮合长度，

　　不会因为槽深过浅导致扳手打滑，也避免槽深过深导致螺钉头部的结构强度下降，在承受大扭矩拧紧时出现头部开裂的问题；螺钉整体的同轴度公差控制在较高等级，外螺纹与圆柱端、内六角槽的同轴度误差控制在0.05mm以内，保证拧紧过程中螺钉不会出现偏斜，顶紧力可以垂直作用在被固定零件表面，避免因为偏斜导致的预紧力损失、螺纹受力不均等问题。在实际选型应用中，这类紧定螺钉常被用在FLR装置的传动部件定位、小型自动化设备的导杆限位、精密夹具的零件固定等场景，相比其他固定方式，采用紧定螺钉固定不需要在被固定零件上加工通孔，不会破坏零件的整体结构强度，同时装配与拆卸都只需要标准内六角扳手即可完成，不需要特殊的工装工具，后期维护调整的效率更高。针对不同的应用场景，这款螺钉的选材可以根据使用环境调整，常规工况下采用中碳钢调质处理即可满足强度需求，在有腐蚀环境的场景中可以更换为不锈钢材质，在需要轻量化的场景中也可以采用铝合金材质加工，结构本身不需要做改动，只需要调整材料与热处理工艺就能适配不同的工况需求。
