单轴滚动滚珠丝杠直线滑台模组

　　这款单轴滚动滚珠丝杠传动的直线滑台，是自动化传动场景里应用极广的标准执行部件，在3C电子装配工位的点胶、锁螺丝工序，小型检测设备的工件移位，非标自动化设备的上下料取放动作，甚至是小型数控雕刻设备的进给轴上，都能看到这类结构的身影。它的核心功能是将伺服或步进电机的旋转运动，通过滚珠丝杠副转化为滑座的高精度直线往复运动，相比同步带传动的滑台，它的传动刚性更强，重复定位精度更高，负载能力也更稳定，适合对位移精度有明确要求的中低速直线传动场景。

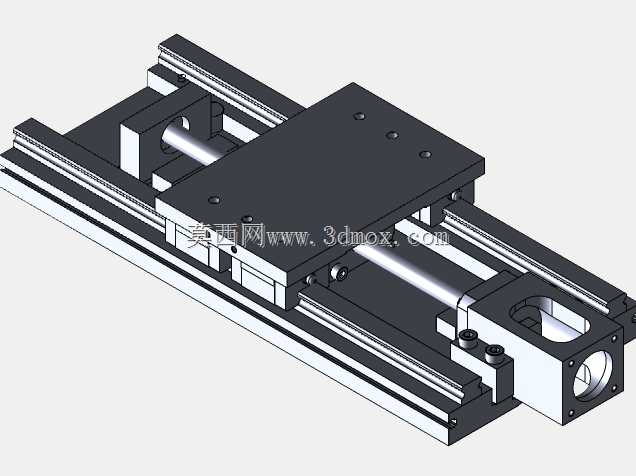

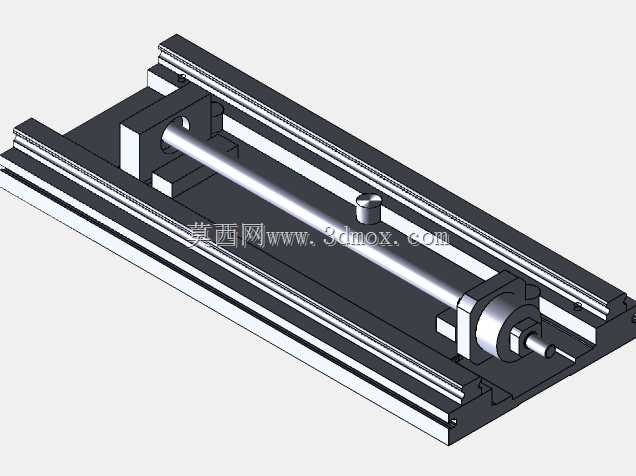

　　从结构设计逻辑来看，这款滑台采用了双线性导轨平行布置的承载方案，两根导轨分别固定在底座本体的两侧安装基准面上，滑座通过四个滑块与导轨配合，能同时承受径向、反径向以及左右方向的倾覆力矩，就算滑座上搭载的工件负载重心有一定偏移，也能保证运动过程的平稳性，不会出现卡滞或爬行的问题。中间的滚珠丝杠采用两端固定的支撑结构，靠近电机连接端配置成对的角接触轴承，能抵消丝杠高速转动时的轴向窜动，尾端采用深沟球轴承做辅助支撑，既保证了丝杠的回转精度，也能适当补偿丝杠工作过程中因温度变化产生的热伸长量，避免长时间运行后出现憋转或精度丢失的问题。电机连接端采用了集成式的电机安装座，直接预留了伺服电机的安装止口与联轴器避让空间，用户选型时不需要额外加工电机转接板，只要匹配对应电机法兰尺寸就能直接装配，能大幅缩短设备的设计与组装周期。

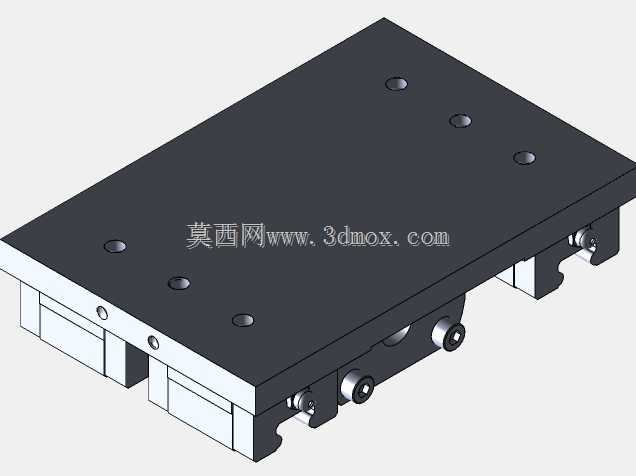

　　滑座的上表面加工有标准间距的螺纹安装孔，呈矩阵排布，方便用户直接搭载工装夹具、气动吸嘴、检测探头等执行元件，不需要额外在滑座上打孔攻丝，也避免了二次加工破坏滑台原有结构精度。底座的两侧同样设计有通长的安装槽，既可以从底座上方通过螺栓将滑台固定在设备机架上，也可以从侧面用压块压紧固定，适配不同设备的安装空间需求。从安装边界来看，这款滑台的整体宽度控制在120mm级别，底座的底面为全平面加工，安装时只要保证设备安装面的平面度在0.05mm以内，就能避免底座安装后产生形变，影响导轨与丝杠的同轴度。滑台的行程为100mm，总长度在340mm左右，选型时需要注意在行程两端预留足够的极限位置余量，避免滑座运行到硬限位位置时撞击端盖，同时要在电机端预留出电机与联轴器的安装空间，尾端预留出传感器安装与走线的空间，避免和周边设备结构产生干涉。

　　在实际使用过程中，这类滑台的日常维护也比较简便，导轨的滑块上预留有油嘴，可以定期注入锂基润滑脂，丝杠的螺母座也同样设计有注油口，按照运行时长定期补充润滑脂，就能保证传动部件的磨损量控制在合理范围内，延长整体使用寿命。滑台的侧面还预留了光电限位开关的安装槽位，可以根据实际行程需求调整原点、正负极限开关的位置，不需要额外加工安装支架，进一步降低了设备组装的加工成本。相比自制的直线传动结构，这种标准化的滑台模组已经在出厂时完成了导轨与丝杠的平行度调校，滑座移动的全程直线度、反向间隙都控制在精密级范围内，用户不需要自己做复杂的装配调校，拿来就能直接集成到设备里，既能保证设备的运行精度，也能减少设计与装配环节的出错概率。
