SMC薄型带导杆气缸结构设计

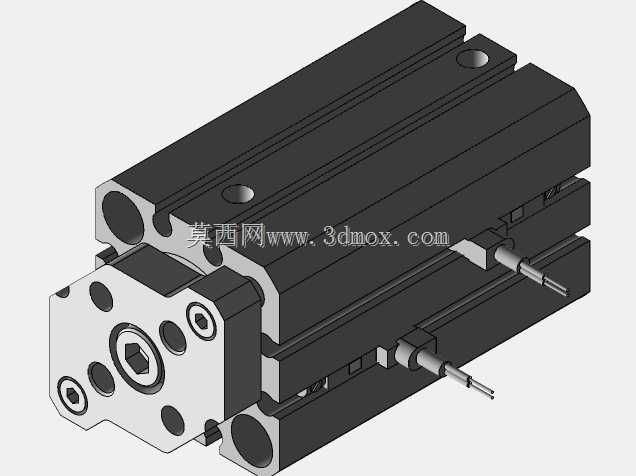

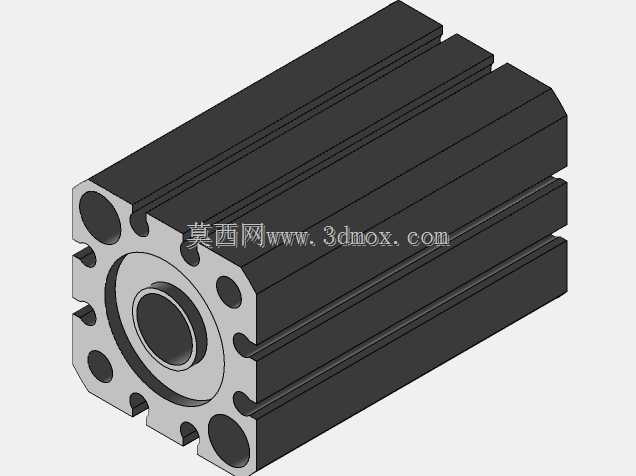

　　在自动化产线的气动执行环节，薄型带导杆气缸是占用安装空间极小却能提供稳定直线推压动作的常用元件，这款CDQMB系列的导向缸，核心是在常规薄型气缸的基础上集成了导向结构，避免活塞杆伸出时出现径向偏转，在工位紧凑的压装、顶升、挡料场景里适配性极强。做结构设计的时候，首先要考虑的是安装边界的限制，这类气缸的缸体采用方形多槽型材结构，侧面的凹槽既可以用来安装磁性开关检测活塞位置，也能配合安装支架实现无杆侧的侧面固定，不需要额外预留大直径的圆形缸体安装空间，缸体端面的多个安装孔是按照标准孔位排布，既可以从杆侧端盖穿螺栓直接固定在安装板上，也可以配合法兰附件实现不同方向的安装，适配不同设备的布局需求。从功能特性来看，

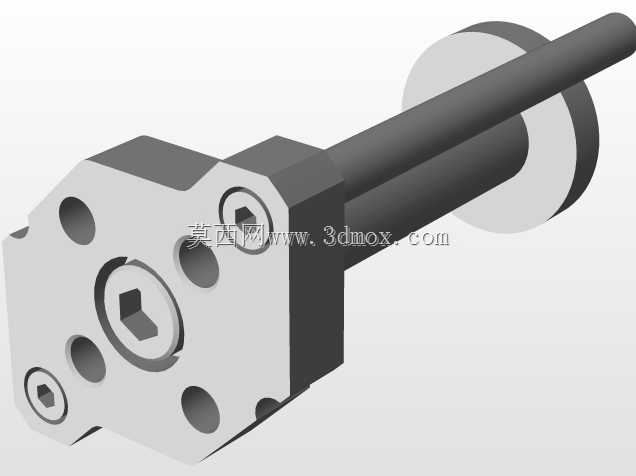

　　这款气缸的导向结构是和活塞杆平行布置的两根导杆，和活塞的运动轨迹完全平行，导杆配合端盖内的导向套，能够承受一定的径向载荷，在推压小型工件、阻挡输送线上的工装板这类有侧向力的工况下，不需要额外加装导向轴就能保证动作的直线度，不会因为侧向力导致活塞杆弯曲、密封件偏磨，大幅提升气缸的使用寿命。设计建模的时候，要重点关注几个配合尺寸的公差：首先是活塞杆和导向套的配合间隙，既要保证运动顺畅无卡滞，又要控制间隙避免粉尘进入缸体内部；其次是导杆和导套的同轴度，两根导杆的安装孔必须和活塞孔保持平行，否则会出现动作卡顿、阻力过大的问题；缸体内部的活塞密封沟槽尺寸要匹配对应的密封圈规格，保证压缩空气不会出现内泄，端盖和缸体的密封面要做平面度处理，

　　避免工作气压下出现漏气问题。实际选型应用的时候，要结合工位的行程需求、推压力需求、安装空间来确认参数，25缸径的这款气缸，在0.5MPa的工作气压下能提供两百牛左右的理论输出力，35mm的行程刚好适配短行程的顶升、压装工位，比如电子组装线上的PCB板顶升定位、包装线上的小型纸箱挡料、装配工位的工件压紧，都能用到这类气缸。建模过程中要还原缸体的所有细节特征，包括端面的安装沉孔、侧面的磁性开关安装槽、杆侧的防尘圈结构、气口的螺纹孔位置，这些细节在做设备整体装配的时候，直接关系到干涉检查的准确性，比如气口的位置如果建模偏差，实际接气管的时候就会和旁边的安装支架或者其他元件产生干涉，磁性开关的安装槽位置如果不对，

　　就会导致传感器无法正确检测活塞的到位信号。另外这类薄型导杆缸的不回转精度是靠导杆结构保证的，相比普通的薄型气缸，它的活塞杆不会出现周向转动，在需要固定工件角度的推压工位，不需要额外增加防转结构，就能保证压头的角度始终一致，这也是它在紧凑工位里被广泛选用的核心原因。做三维建模的时候，还要考虑不同安装方式下的空间占用，比如从杆侧安装的时候，螺栓的穿入深度不能超过端盖的厚度，否则会顶到内部的活塞运动区域，导致气缸行程不足；如果是侧面安装，支架的固定螺钉拧入缸体的深度也要控制，不能破坏缸体的内壁，影响活塞的正常运动。在气动回路的搭配上，这类气缸通常配合两位五通电磁阀使用，根据速度需求可以在气口加装节流阀调节伸出和缩回的速度，带导杆的结构本身抗侧向力能力强，即使速度稍快也不会出现活塞杆抖动的问题，在高速节拍的自动化产线里，稳定的动作表现能够减少设备的停机维护时间。从结构设计的合理性来看，把导向结构和气缸本体集成在一起，相比单独采购气缸再加装导向轴组件，不仅节省了安装空间，还省去了导向组件和气缸的同轴度调整工序，装配的时候直接固定气缸就能获得稳定的直线导向，降低了设备的装配难度和综合成本。
