薄型带导杆气缸活塞杆总成结构设计

　　在自动化产线的气动执行环节，这类薄型结构的气缸总成是紧凑工位布局里的常用执行部件，相比标准拉杆气缸，它的轴向安装尺寸更短，能在设备内部狭小的安装空间里完成直线往复驱动动作，常见于3C电子装配工位的工件顶升、小型夹具的夹紧动作、包装线的物料推料、检测工位的工件定位等场景，不需要大行程大推力的工况下，这类结构的气缸能大幅压缩设备的整体外形尺寸，减少不必要的空间占用。

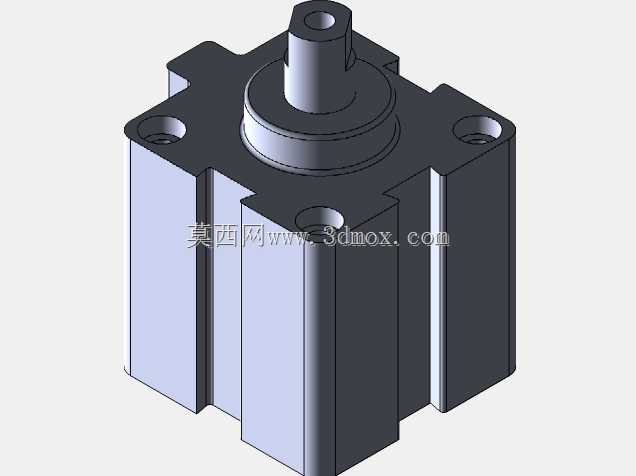

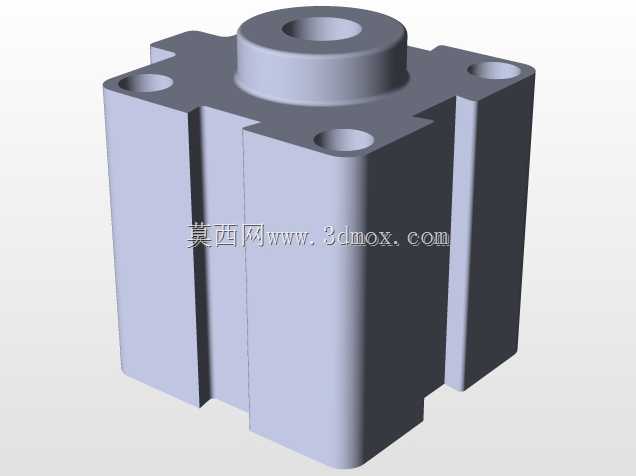

　　从结构设计逻辑来看，这个气缸总成采用了方形缸体的一体化设计，四个角预留的安装沉孔可以直接从缸体正面穿螺栓固定在安装基板上，不需要额外的安装支架，安装时的定位基准直接贴合缸体端面，能减少装配累积误差，保证活塞杆伸出时的同轴度。缸体本身的方形截面设计相比圆形缸体，抗扭转性能更好，不需要额外加装导向杆就能承受一定的侧向负载，在一些有轻微偏载的推料工况下，不会出现活塞杆卡滞的问题。活塞杆端部做了内螺纹孔设计，方便连接不同的执行接头，比如推料头、夹爪连接座、压头，用户可以根据实际工况更换端部附件，不需要改动气缸本身的安装结构。

　　设计时首先要考虑的是安装边界的适配性，这类薄型气缸的安装孔位遵循通用的气动元件安装尺寸规范，四个安装孔的中心距、沉孔深度、活塞杆的伸出端直径都和同规格的行业通用产品保持一致，设备设计选型时可以直接替换同规格的其他品牌产品，不需要重新加工安装板，降低设备改造成本。缸体的侧面做了凹槽式的加强筋结构，既可以减轻缸体本身的重量，又能保证缸体在气压作用下的结构强度，不会因为持续充压出现缸体变形导致的漏气问题。活塞和缸筒之间的密封槽尺寸经过反复校核，密封件安装后不会出现过盈量太大导致的活塞杆动作阻力过大，也不会因为过盈量不足出现内泄漏，保证气缸的输出推力稳定。

　　从实际使用的功能特性来看，这个气缸总成集成了活塞杆、活塞、缸体、端盖的完整装配结构，建模时还原了各个零件之间的装配配合关系，活塞和活塞杆的连接采用过盈配合加卡簧限位的结构，避免气缸反复动作时活塞杆和活塞出现松脱。端盖和缸体之间采用端面密封，相比周向密封的结构，密封件的压缩量更均匀，使用寿命更长，在频繁往复动作的工况下，密封件的磨损速度更慢，能降低设备的维护频次。活塞杆的表面做了硬化处理的结构预留，实际加工时会通过镀硬铬提升表面硬度和光洁度，减少和前端盖导向套之间的摩擦阻力，避免活塞杆拉伤导致的外泄漏。

　　在做设备布局设计时，这类气缸的选型首先要核对安装面的平面度，安装时如果基板平面度太差，强行拧紧安装螺栓会导致缸体变形，出现活塞杆卡滞、动作不畅的问题，所以建模时也还原了缸体安装面的平面度要求，设计安装板时要保证对应位置的平面度公差在0.05mm以内。另外要注意气缸的行程余量，选型时行程要比实际需要的动作行程多留3-5mm的余量，避免活塞撞到端盖出现机械冲击，损坏气缸内部结构。气口的位置设计在缸体的侧面，两个气口分别对应活塞的伸出和缩回腔，接管时可以根据设备的管路布局选择从侧面或者端面接管，气口的螺纹规格也遵循通用标准，方便和标准气动接头匹配。

　　很多设计人员在做紧凑工位设计时，容易忽略气缸的维护空间，这类薄型气缸虽然轴向尺寸小，但建模时也预留了密封件更换的空间，后期维护时不需要把整个气缸从设备上拆下来，就可以更换前端盖的防尘圈和导向套，减少设备停机维护的时间。另外缸体的方形结构也方便安装磁性开关，侧面的凹槽可以直接卡入磁性开关来检测活塞的伸出和缩回位置，不需要额外做安装支架，磁性开关的位置可以沿着凹槽随意调整，适配不同的行程检测需求，在需要位置反馈的自动化工位上，不用额外加装外置的位置传感器，简化设备的电气布线。
