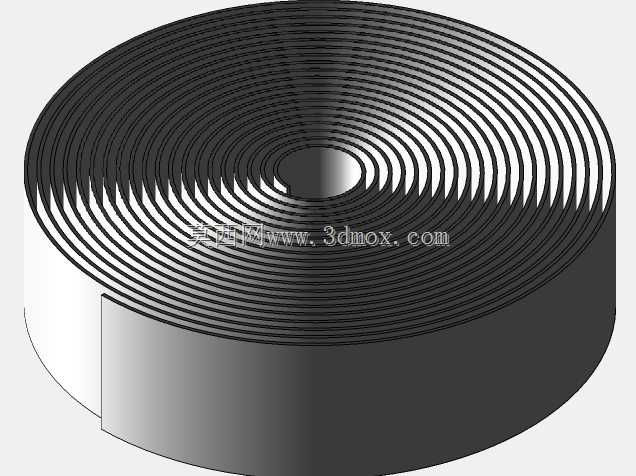

等距涡卷扁螺旋线圈弹性储能结构

项目分类:通用机械零部件 发布时间:2022-01-13 ID:502594
  • 等距涡卷扁螺旋线圈弹性储能结构

  在日常的机械结构设计场景里,这类扁螺旋线圈结构常作为涡卷弹性元件出现在需要小空间内提供复位扭矩、储能释能的机构中,比如小型收卷装置的恒力输出组件、手动工具的复位结构、低压电器的触头储能构件,甚至部分精密仪表的游丝放大结构也会采用类似的涡卷构型,区别仅在于簧片的厚度、宽度以及涡卷的圈数差异。从实际使用的工况来看,这类结构不需要额外的导向轴套做径向限位,依靠自身涡卷成型的层叠间隙就能在卷收过程中保持径向的形态稳定,相比圆柱螺旋扭转弹簧,它的轴向安装尺寸可以压缩到极小,只需要预留出簧片宽度对应的轴向空间,径向空间则根据所需的输出扭矩匹配对应的涡卷外径,在安装边界受限的紧凑型机构里优势非常明显。做这类结构的三维建模时,

  首先要确定的是涡卷的基圆直径,也就是最内圈的起始直径,这个尺寸直接和安装芯轴的外径匹配,基圆过小会导致簧片卷绕时的弯曲应力超过材料的屈服极限,反复动作后出现塑性变形无法复位,基圆过大则会浪费径向安装空间,同时降低同等圈数下的有效输出行程。涡卷的型线通常采用阿基米德螺线,保证每一圈簧片之间的间隙均匀,避免卷收过程中相邻簧片出现摩擦卡滞,建模时需要注意簧片的厚度和层间间隙的比例,一般层间间隙控制在簧片厚度的0.1到0.2倍即可,间隙过大会导致整体结构径向尺寸冗余,间隙过小则会因为加工公差、簧片受力后的形变导致层间剐蹭,增大动作阻力甚至出现卡滞。从功能特性上看,这类扁螺旋结构的输出扭矩和涡卷的卷紧圈数呈近似线性的关系,

  在设计行程范围内扭矩波动很小,适合需要恒定复位力的场景,比如卷尺的收卷结构、门窗恒力铰链的内置弹性件,都是利用了这个特性。在安装边界的考量上,这类结构只需要固定最内圈的簧片端头和最外圈的簧片端头,内圈通常采用卡槽或者铆钉固定在芯轴上,外圈则固定在机构的外壳或者转动件上,不需要额外的支撑结构,整体的装配零件数量极少,适合大批量生产的民用机电产品。建模过程中还要注意簧片两端的固定结构成型,内圈端头通常需要弯折出直角挂钩卡入芯轴的卡槽,外圈端头则根据安装位置的不同,可以做成外伸的直片或者弯折的挂钩,这部分的结构要避免应力集中,弯折处的圆角半径不能小于簧片厚度的1倍,否则反复弯折后容易在固定位置出现断裂。另外,这类结构的自由状态下的涡卷圈数和工作状态下的最大卷紧圈数需要提前核算,保证最大卷紧时相邻簧片之间仍然留有微小间隙,不能出现完全压死的情况,否则会导致扭矩突增,超出设计的负载范围,甚至损坏驱动机构。在材料选择的匹配上,这类结构通常采用弹簧钢带或者锡青铜带作为坯料,三维建模时不需要额外做材料属性的标注,但结构的曲率设计必须匹配所选材料的许用弯曲应力,比如采用65Mn弹簧钢时,最小弯曲半径不能小于板厚的0.8倍,采用锡青铜时最小弯曲半径可以适当缩小,适配更小的安装空间。实际应用中,这类结构还经常被用作小型机构的过载保护元件,当输出扭矩超过设计值时,簧片会出现微量的打滑,避免刚性传动导致的零件损坏,

  这时候在建模时就需要在外圈固定位置设计对应的打滑间隙,不需要完全锁死外圈端头,留出一定的转动余量即可。很多新手在做这类涡卷结构建模时,容易直接用等距螺线生成实体后忽略簧片的展平长度核算,实际上簧片的总展平长度直接决定了最大的有效转动角度,建模完成后需要测量螺旋线的总长度,和设计所需的行程对应的展平长度做比对,避免出现行程不足的问题。另外,结构的轴向宽度也就是簧片的宽度,直接决定了结构的最大输出扭矩,宽度越大,相同厚度、相同曲率下的输出扭矩越高,设计时需要根据安装空间的轴向尺寸,平衡簧片宽度和厚度的比例,尽量不要采用过厚过窄的簧片,否则容易在卷绕过程中出现轴向的翘曲,导致层间摩擦不均匀,动作卡顿。
