链条磨损测量指示卡规三维设计

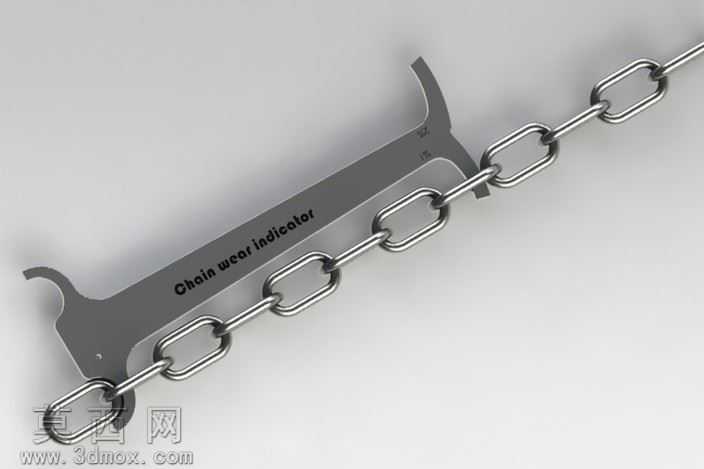

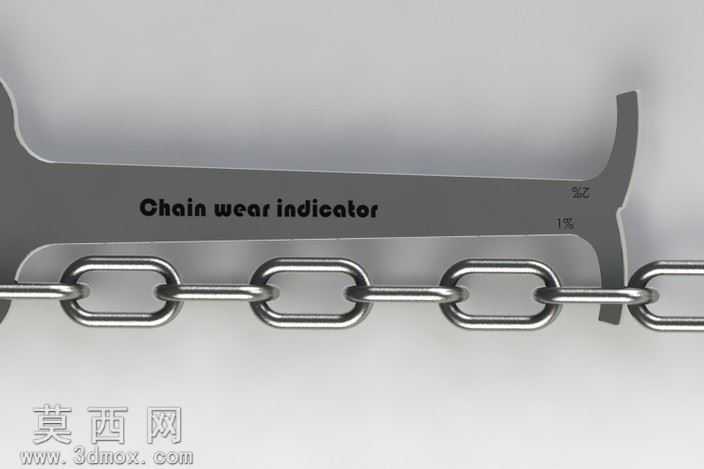

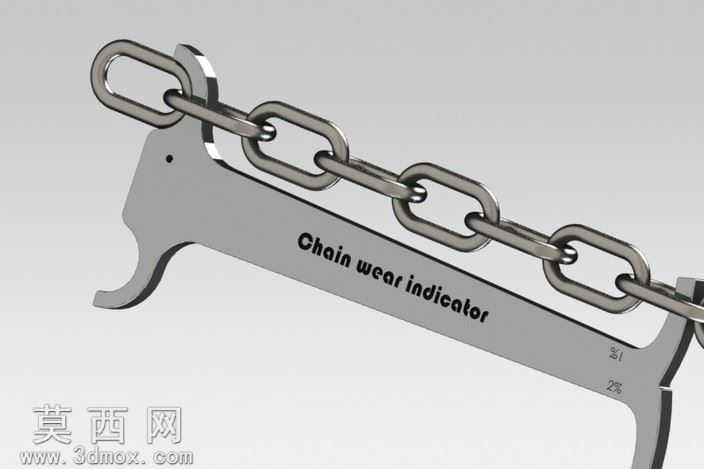

本作品为链条磨损测量指示卡规的三维设计模型，采用SolidWorks完成全参数化建模，整体建模过程遵循机械量具的设计规范，首先绘制卡规主体的轮廓草图，通过拉伸命令生成主体的基础实体，再对两端的测量卡口进行精准的尺寸约束，分别对应不同磨损阈值的测量尺寸，卡口处做了圆角过渡处理，避免测量时刮伤链条表面，同时提升卡规自身的结构强度。配套的传动链条采用链节阵列的方式完成建模，每个链节都还原了真实链条的销轴、外链板、内链板的装配结构，链节之间保留合理的装配间隙，还原真实链条的活动连接特性。材质渲染阶段，卡规主体赋予哑光金属钢材质，调整材质的粗糙度参数模拟量具表面的磨砂处理效果，边缘处添加轻微的倒角高光，还原金属量具的精密质感；链条部分赋予亮面不锈钢材质，调整反射参数模拟金属链条的金属光泽，链节缝隙处添加细微的暗部处理，提升模型的真实感。设计思路上，该卡规为链条磨损的快速检测工具，两端分别设置不同的测量卡口，对应链条磨损的合格、预警、报废三个判定区间，使用时将卡规卡口卡入链条链节之间，即可快速判断链条的磨损伸长量是否在允许范围内，无需复杂的测量计算，适合工业现场的快速检测场景。卡规表面预留了标识刻印区域，可标注测量阈值、产品标识等信息，整体结构为一体式平板结构，可通过激光切割、水切割等工艺直接从金属板材加工成型，加工工艺简单，生产成本低廉，适合批量生产作为链条维护的配套检测工具。建模过程中对卡规的测量尺寸做了精准的参数关联，可根据不同规格的链条型号快速调整卡口尺寸，适配不同节距的传动链条检测需求，模型同时导出了STEP、IGES等通用三维格式，可兼容多款三维设计软件打开使用，方便后续的加工工艺编排、产品优化调整等工作。
