瓜达法戈斯弧形肋条结构构件设计

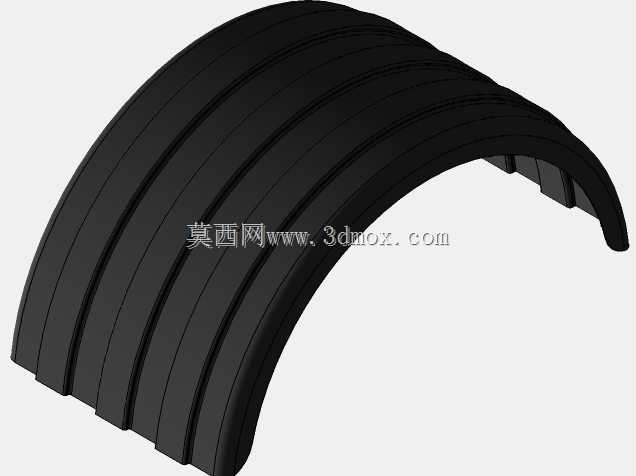

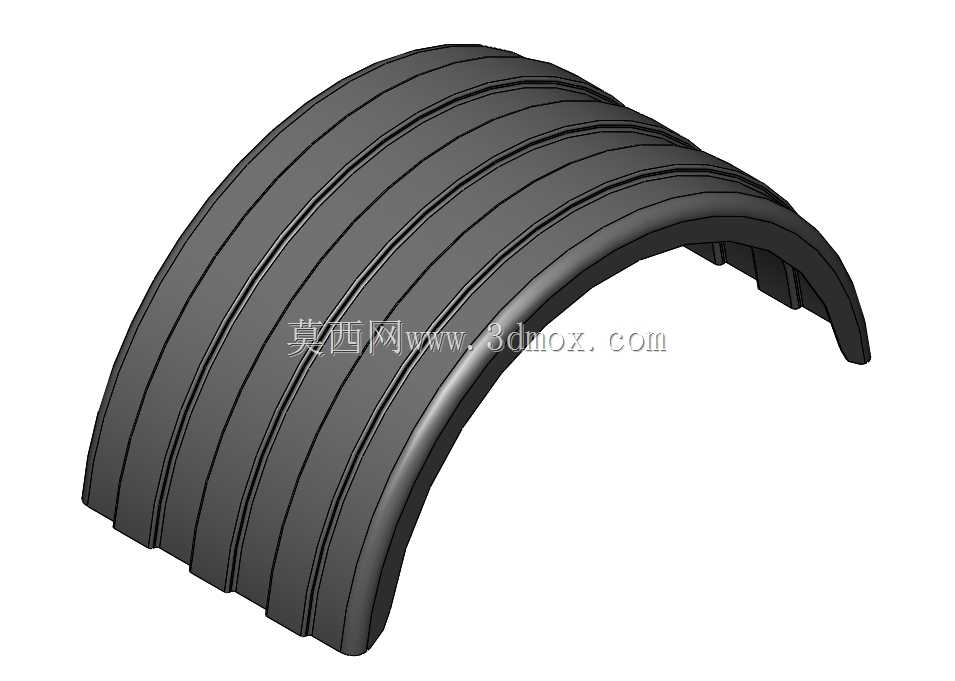

　　这类带纵向平行肋条的弧形构件，在工程现场常作为弧形防护外罩、曲面导流结构或是分段式拱形护板使用，常见于大型输送设备的弧形防护段、特种车辆轮拱防护结构、露天设备的弧形挡护组件场景中，核心作用是在曲面覆盖的工况下，通过结构强化提升构件的抗形变能力，同时兼顾曲面导流、异物遮挡的实际功能。从结构设计逻辑来看，构件整体采用等曲率弧形壳体作为基础形态，沿弧面母线方向均匀布置多道平行的凸起肋条，肋条与基础壳体采用一体化成型结构，没有额外的拼接焊缝或是连接点位，这种设计首先规避了拼接结构带来的应力集中问题，在承受外部冲击、径向压力的时候，纵向肋条可以将局部受力沿着弧面方向快速传导分散，避免单点受力造成的壳体凹陷或是开裂。在实际选型适配的时候，

　　首先要确认构件的弧面曲率半径与安装位的弧形基准完全匹配，构件的两个直边端是主要的安装定位边界，安装时需要保证两端的安装面与配套支架的贴合面完全贴合，避免出现安装错位导致的肋条受力方向偏移。肋条的截面采用梯形过渡设计，肋条根部与壳体衔接处做了圆角过渡处理，这个细节是为了减少成型过程中的应力残留，同时在长期受振工况下，避免根部位置出现疲劳裂纹。构件的弧面张角是设计时的核心参数之一，张角大小直接决定了构件的覆盖范围，在做配套结构设计时，不能随意更改弧面张角，否则会导致相邻分段构件拼接时出现缝隙，影响整体的防护或是导流效果。这类弧形肋条构件在做三维建模的时候，首先要确定弧面的基准轴线，先绘制出单段截面的轮廓线，

　　包含基础壳体的壁厚以及肋条的凸起轮廓，再沿着弧形路径做扫描成型，建模过程中要注意肋条的方向始终垂直于弧面的切线方向，保证每一道肋条的受力方向一致，避免出现肋条歪斜导致的结构强度不均。在实际应用场景中，如果是作为设备防护外罩使用，构件的内侧需要与设备内部的转动部件预留足够的安全间隙，间隙值需要根据设备的振动幅度做预留，一般要保证设备最大振幅状态下，转动部件不会与罩体内壁发生剐蹭；如果是作为导流结构使用，肋条的布置方向需要与介质流动方向保持一致，减少介质流动过程中的阻力，避免肋条垂直于流向造成的紊流、噪音问题。从安装边界来看，构件的两个侧边沿弧长方向的端面是拼接定位面，当采用多段同结构构件拼接组成大跨度弧形结构时，

　　相邻两段的拼接端面需要做贴合处理，必要时可以在拼接处加装密封胶条，满足防尘、防水的防护要求。构件的壁厚设计需要结合实际使用场景的载荷要求调整，当用于有碎石冲击的户外工况时，可以适当增加基础壳体的壁厚，同时加宽肋条的宽度，提升抗冲击性能；如果是用于室内设备的轻量化防护场景，可以在保证结构强度的前提下适当减薄壁厚，降低整体构件的重量，减少安装支架的承载负担。这类结构的设计难点在于平衡弧形曲面的成型难度与结构强度的关系，纵向肋条的数量、高度、间距都需要经过受力校核确定，肋条间距过大会导致两个肋条之间的壳体区域刚度不足，受外力时容易出现凹陷；肋条间距过小则会增加材料用量，同时提升成型难度，造成不必要的成本浪费。在做结构验证的时候，可以通过有限元分析模拟构件在额定载荷下的形变情况，重点观察肋条根部、弧面两端安装位置的应力分布，对应力集中的位置做圆角加大或是局部加厚处理，保证构件在长期使用过程中不会出现结构失效。
