SMC型CDm2B系列气缸六角锁紧螺母结构

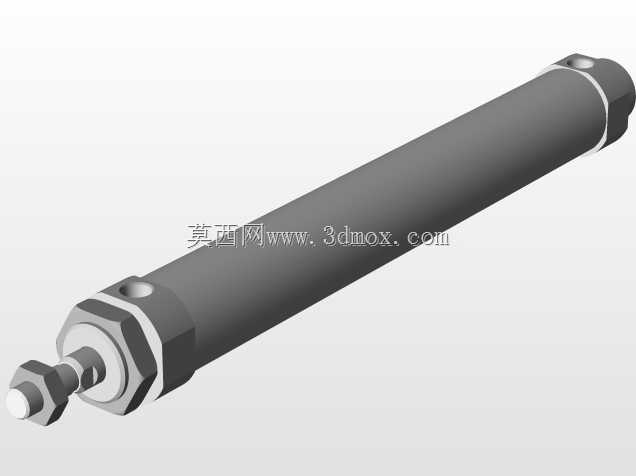

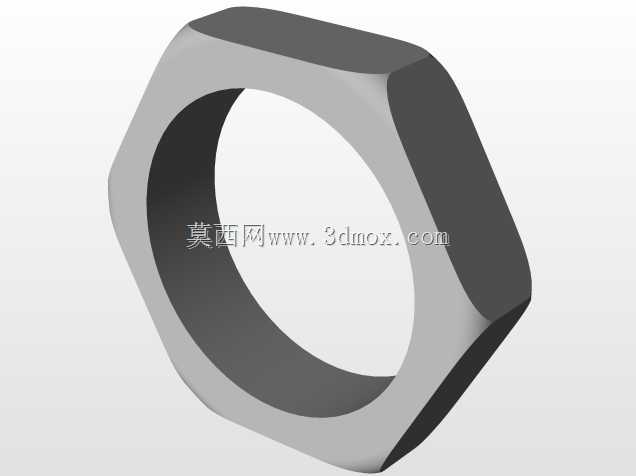

　　在气动自动化生产线的装配调试环节，气缸的行程限位与位置固定一直是影响设备运行稳定性的关键细节，不少现场调试人员都遇到过气缸活塞杆端锁紧螺母滑牙、锁紧力矩不足导致工位偏移的问题，这类小零件的结构合理性往往直接决定整台设备的连续运行时长。本次呈现的这款配套CDm2B系列气缸的六角锁紧螺母，是气动执行元件安装体系里的基础配套零件，别看结构简单，从设计到加工的每一处细节都贴合气动设备的实际使用需求。

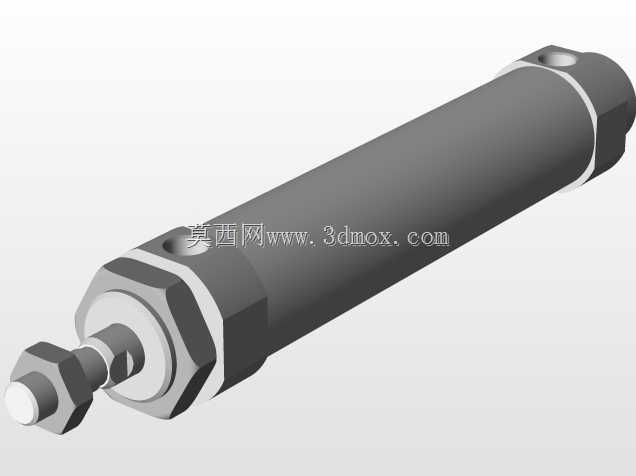

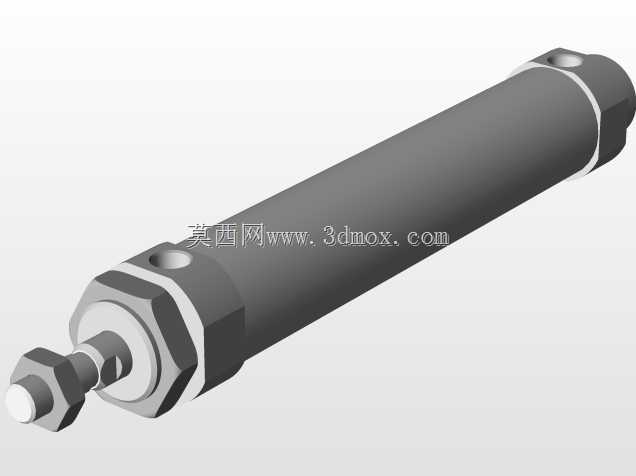

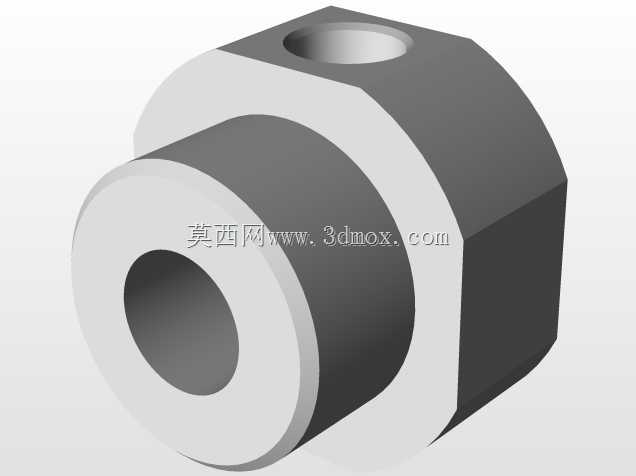

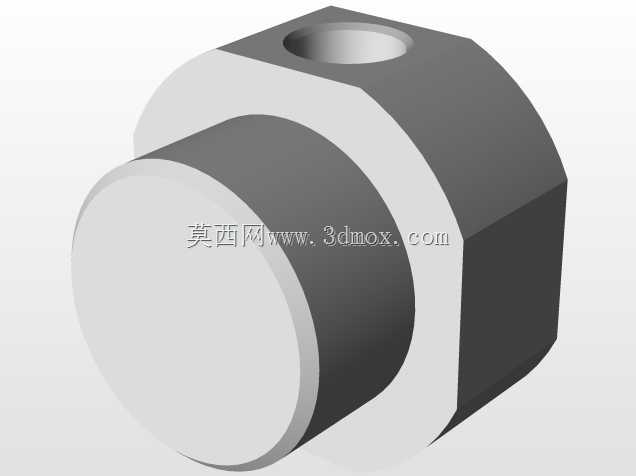

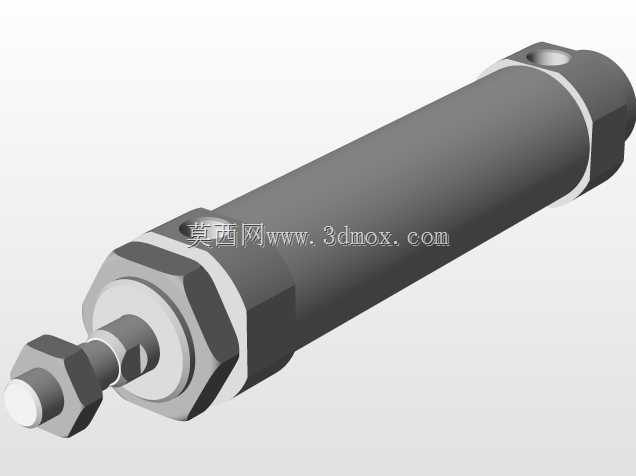

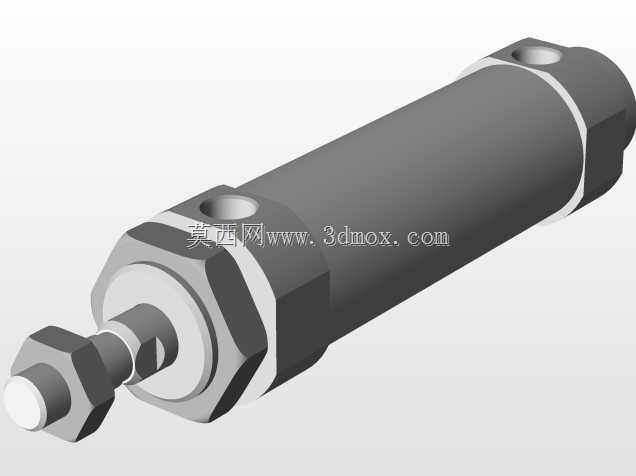

　　从实际应用场景来看，这类螺母主要用在紧凑型气缸的活塞杆端部，承担两类核心功能：一是配合活塞杆端部的外螺纹，实现气缸行程的硬限位调整，通过旋转螺母改变在活塞杆上的轴向位置，就能精准限定气缸伸出的最大行程，避免活塞直接撞击气缸端盖造成密封件过早磨损；二是锁紧气缸端部安装的各类附件，比如浮动接头、连接叉、推料块等，防止设备运行过程中因高频振动导致附件松脱，引发工位定位偏差甚至设备撞机故障。在3C电子装配线的小件推料工位、包装机械的挡料机构、小型自动化专机的夹紧单元里，这类螺母的使用频率极高，几乎每台配置CDm2B系列气缸的设备上都能看到它的身影。

　　在功能特性设计上，这款螺母没有采用普通标准六角螺母的通用尺寸，而是完全匹配CDm2B系列气缸的活塞杆螺纹规格与安装空间边界。螺母的内螺纹精度采用6H级公差，和活塞杆的6g外螺纹形成间隙配合，既保证手动旋转调整行程时的顺畅度，又能在施加锁紧力矩后形成足够的螺纹啮合摩擦力，避免受振动后自行回转。螺母的六角对边尺寸经过专门优化，比同规格普通标准螺母的对边尺寸略小，刚好适配气缸端盖附近的狭窄安装空间，现场调试时用普通开口扳手就能操作，不会因为对边尺寸过大和气缸端盖、周围安装支架产生干涉。螺母的两个端面都做了精密的平磨处理，端面和螺纹轴线的垂直度控制在0.05mm以内，当螺母作为行程限位块使用时，端面和气缸端盖或者限位块接触时受力均匀，不会因为端面倾斜导致螺纹承受额外的弯曲力矩，延长活塞杆和螺母的使用寿命。螺母的棱角位置做了小尺寸的倒角处理，既去除了冲压或车削加工留下的锐边毛刺，避免安装时划伤操作人员的手部，也能在拧入螺纹时起到导向作用，不会因为螺纹端部的毛刺卡滞影响装配效率。

　　从设计思路层面拆解，这款螺母的结构完全围绕气动气缸的使用工况做了针对性优化，没有照搬通用紧固件的标准参数。首先是厚度尺寸的设定，没有采用普通螺母的标准厚度，而是结合气缸活塞杆的螺纹直径，在保证足够锁紧力矩的前提下适当减薄厚度，因为气缸的锁紧螺母不需要像管道连接螺母那样承受大的拉压载荷，只需要承受振动下的防松摩擦力，减薄厚度后能减少在活塞杆上占用的轴向空间，给行程调整留出更大的余量。其次是材质与表面处理的匹配，这类螺母一般采用优质碳素结构钢加工，表面做镀锌钝化处理，既能应对车间里常见的切削液、水汽腐蚀，又不会因为表面处理层过厚影响螺纹的配合精度，在普通工业车间环境下使用数年也不会出现锈死无法调整的情况。另外，螺母的六角面和端面的交接位置做了微小的圆角过渡，避免热处理或者受力时出现应力集中开裂的问题，哪怕在高频往复运动的气缸上长期承受冲击载荷，也不会出现螺母碎裂的故障。

　　谈到外形尺寸与安装边界，这款螺母的所有尺寸都和CDm2B系列气缸的安装参数做了适配：内螺纹规格完全对应气缸活塞杆的外螺纹，不需要额外加工适配；六角对边尺寸匹配常用的开口扳手、套筒扳手尺寸，现场不需要准备特殊工具就能完成安装调整；螺母的最大外径小于气缸端盖的外径，安装后不会突出到气缸缸筒的轮廓之外，在密集排布气缸的阀岛安装板或者狭小设备腔体内，不会和相邻的气缸、气管、传感器产生干涉。在实际安装时，只需要先将螺母拧入活塞杆螺纹，调整到需要的行程位置后用扳手施加规定的锁紧力矩即可，如果需要搭配防松垫圈使用，螺母的端面平整度也能保证垫圈受力均匀，不会出现垫圈压偏导致的锁紧力不足问题。不少设计新手在做气缸安装结构设计时，往往随便选用普通标准螺母，最后现场安装时才发现螺母对边过大和周围零件干涉，或者厚度过大占用了行程调整空间，不得不临时打磨修改，反而影响装配效率，这类原厂配套的专用螺母，就是从源头规避了这类安装适配问题。

　　在日常设备维护中，这类螺母也是需要定期检查的易损配件，当设备长期运行后如果出现气缸行程漂移、附件松晃的情况，首先要检查的就是这个螺母的锁紧状态，如果螺纹出现滑牙、端面出现磨损变形，就需要及时更换同规格的螺母，避免故障扩大。对于三维建模从业者来说，这类零件的建模看似简单，实则需要精准把控每一处尺寸公差和安装边界，不能只画一个带螺纹孔的六棱柱就草草了事，要结合实际使用场景考虑扳手操作空间、端面垂直度、倒角尺寸这些细节，才能让建出来的模型真正能用于实际的设备装配设计，而不是一个只能看外观的示意模型。
