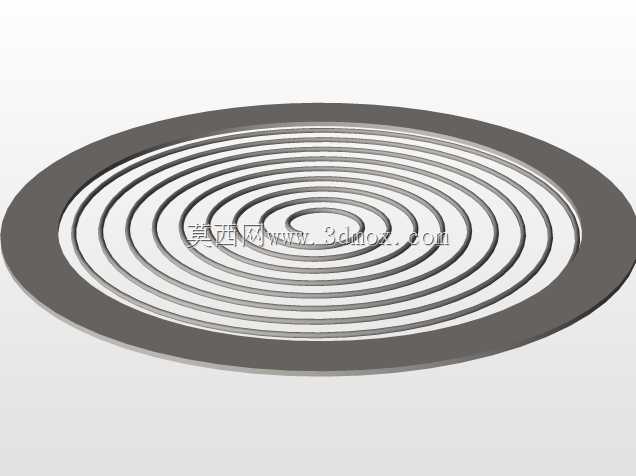

同心螺旋槽环形弹性阻尼垫片结构

　　这类带同心螺旋槽的环形弹性元件，常被应用在精密仪器隔振、小载荷管路密封、微电子设备缓冲限位的场景中，区别于普通平垫片的刚性接触特性，螺旋槽结构在轴向受压时会产生可控的弹性形变，既可以补偿配合面的平面度误差，又能在交变载荷下吸收微幅振动能量，避免连接部位出现应力集中导致的紧固件松脱。从结构设计逻辑来看，整体采用等宽同心螺旋槽布局，槽宽与环带宽度保持一致的比例，保证受压时每一圈环带的形变均匀，不会出现局部应力过载的问题；外圈保留完整的环形实体边框，作为安装定位基准，安装时可以直接卡入对应尺寸的安装沉台，不需要额外设计定位结构，减少装配工序的复杂度。在实际选型适配时，需要重点关注安装边界的尺寸匹配：

　　外圈直径要与安装沉孔的内径保持小间隙配合，间隙控制在0.1-0.2mm之间，避免安装后出现径向窜动；内圈直径要大于被连接件的穿过轴径，预留至少0.3mm的避让空间，防止受压形变时内圈剐蹭轴类零件表面。螺旋槽的深度设计直接决定元件的弹性刚度，槽深过大会导致整体结构强度不足，受压后出现永久塑性形变，失去缓冲密封作用；槽深过小则弹性形变量不足，无法补偿配合面的加工误差，隔振缓冲效果会大打折扣，设计时通常会根据实际工况的载荷大小，调整槽深与基体厚度的比例，常规小载荷工况下槽深为基体厚度的60%-70%，可以兼顾弹性与结构强度。这类元件的功能特性比较多元，在静态连接场景中，螺旋槽结构受压后会在配合面形成多道环形密封线，相比平垫片的面接触密封，

　　密封路径更长，对气体、低压液体的密封效果更好，不需要额外涂抹密封胶就能满足常规的静密封要求；在动态微幅振动场景中，螺旋结构的阻尼特性可以耗散振动能量，降低连接部位的振动传递率，比如在光学仪器的镜头安装座、小型传感器的安装支架位置，使用这类垫片可以有效过滤外界的微幅振动，保证光学成像、信号采集的精度。设计建模过程中，螺旋槽的轨迹采用等距阿基米德螺旋线拟合，保证每一圈环带的曲率均匀，避免出现曲率突变导致的应力集中；槽的边缘做微小的圆角处理，去除加工毛刺的同时，避免受压时锐边切割配合面的涂层或者密封面。安装时需要注意预紧力的控制，不能像刚性平垫片一样施加过大的预紧力，当螺旋槽被压至环带完全贴合时，就达到了额定压缩量，

　　继续施加预紧力会导致结构超出弹性形变范围，出现不可逆的形变失效。在不同的应用场景下，这类结构还可以根据需求调整材质，常规工况下使用弹簧钢制作，兼顾弹性与耐磨性；有防腐要求的工况可以选用不锈钢或者铍青铜材质，在腐蚀环境中也能保持稳定的弹性性能；有绝缘要求的场景还可以采用工程塑料加工，满足电子设备的绝缘安装需求。从装配兼容性来看，这类环形元件不需要改变原有连接结构的尺寸，就可以直接替换原有普通平垫片，不需要对安装部位做额外的改造，在老旧设备的减振升级、密封性能优化场景中，适配成本非常低。
