四英寸贾阿里环形挂钩式金属构件设计

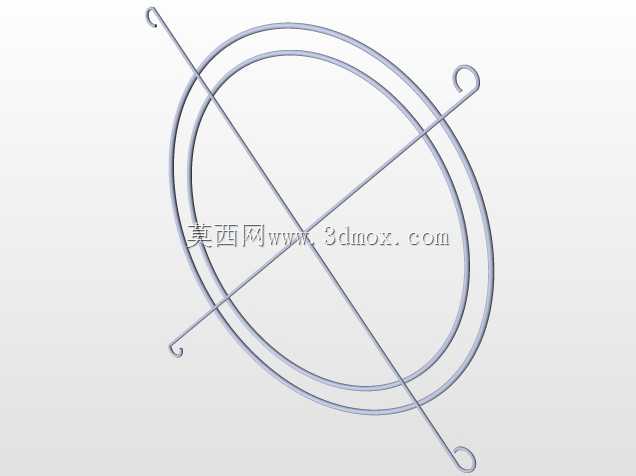

　　日常做结构设计时，这类环形带挂钩的线材构件常出现在轻载弹性连接、临时挂装、小载荷限位的场景里，很多户外露营装备、小型五金挂具、线材束紧结构里都能看到类似的结构逻辑。从结构本身来看，主体采用双圈同轴环形线材排布，这种设计首先是利用环形结构的均匀受力特性，当构件承受径向的挤压力或者周向的轻微扭转时，双圈结构能比单圈提供更稳定的形变余量，不会因为单点受力就出现整体的塑性变形。两端延伸出的挂钩采用反向弯折的小圆弧收尾，没有尖锐的棱边，一方面是避免安装使用过程中划伤操作人员或者配套的连接件，另一方面小圆弧的挂钩结构在挂接配套杆件或者绳带时，能形成自限位的效果，只要挂接位置的载荷不超过线材的屈服强度，挂钩不会轻易从挂点脱出。

　　设计这类构件的时候，首先要确认的是线材的直径选型，要匹配目标场景的额定载荷，比如如果是用于户外帐篷的风绳挂接，线材直径选2-3mm的弹簧钢就足够，要是用于小型工具的挂装承载，就要适当提升线径同时做表面防锈处理。环形主体的内径尺寸要和配套的穿装杆件外径匹配，一般预留0.5-1mm的装配间隙，保证构件能在杆件上灵活转动但不会出现过大的旷量，避免使用过程中因为晃动产生异响或者磨损。四个挂钩的伸出角度是经过排布的，两两呈十字交叉分布，这种排布方式能让构件在360度方向上都有挂接点，不管是从哪个方向施加载荷，都能有对应的挂钩承接力，不会出现受力方向偏载导致构件翻转的问题。

　　从安装边界来看，这类构件不需要额外的紧固件辅助安装，使用时只需要将环形主体套在对应的固定杆件上，再将需要连接的绳带、小配件挂在伸出的挂钩上即可，拆装非常方便，适合需要频繁拆装调整挂点位置的场景。比如在小型户外展架的搭建中，这类构件可以套在展架的竖向支撑杆上，用来挂接宣传吊牌、小型照明灯具，四个方向的挂钩可以同时满足多个挂点的需求，不需要额外增加挂装配件。在一些小型设备的内部走线场景里，这类构件也可以作为线束的束紧挂点，将环形部分固定在设备的框架杆件上，挂钩用来勾住线束的扎带，避免线束在设备运行过程中晃动触碰运动部件。

　　做三维建模的时候要注意，线材弯折的位置要做足够的圆角过渡，不能出现直角弯折的情况，直角弯折会在弯折位置产生应力集中，构件受力的时候很容易从弯折位置断裂。双圈环形结构的同轴度要控制在合理公差范围内，要是两个圈不同轴，安装的时候会出现卡滞，没法顺畅套在配套杆件上。挂钩的弯折角度要保证开口尺寸略小于挂接件的直径，这样挂入之后挂钩能依靠线材本身的弹性抱紧挂接件，不会轻易脱落。另外表面处理的选择也要匹配使用场景，潮湿环境下使用的话要做镀锌或者喷塑处理，干燥室内场景做普通的抛光除锈就可以满足使用需求。

　　很多新手设计师在做这类小五金构件的时候，容易忽略线材的形变余量，把环形结构的尺寸做的刚好和安装杆件一致，没有预留热胀冷缩的空间，要是在温差较大的户外场景使用，温度降低的时候线材收缩，就会紧紧卡在杆件上没法调整位置，温度升高的时候线材膨胀又会出现旷量晃动。还有挂钩的开口方向设计，要顺着日常施力的方向做反向限位，要是挂钩开口方向和受力方向一致，稍微受点拉力挂钩就会从挂点脱开，完全起不到连接作用。这类构件虽然结构简单，但是在很多轻载连接场景里的实用性非常强，结构可靠性高，生产成本低，不需要复杂的加工工序，用普通的线材弯折设备就能批量生产，后期维护也很方便，出现损坏直接更换即可，不需要复杂的维修流程。
