Selec XC22B型工业计数器结构设计

　　在工业自动化生产线、包装流水线、机床加工工位以及各类需要对工件、动作、脉冲信号进行累计计数的场景中，嵌入式安装的工业计数器是不可或缺的基础工控元件，本次呈现的XC22B型计数器结构，完全贴合工业现场的嵌入式安装需求做了全细节还原。从实际使用场景来看，这类计数器通常被嵌入设备操作面板的标准开孔中，前端面板与操作面齐平，后端主体深入电控柜内部，既不占用操作面额外空间，也能适配柜内的布线与散热需求，在食品包装线的成品计数、五金冲压的冲次累计、输送带的工件过料统计、纺织设备的布匹长度换算计数等场景中都能适配。

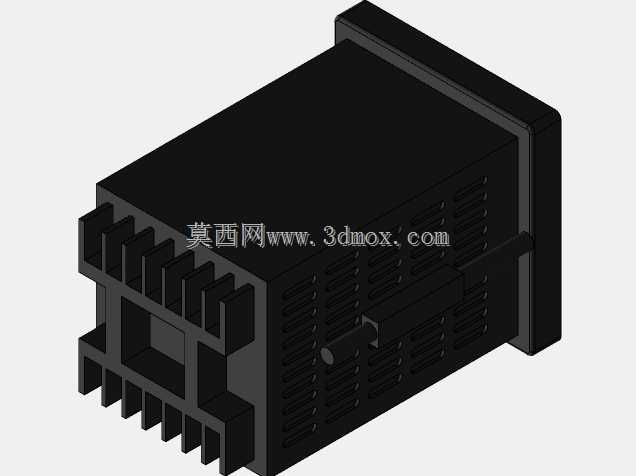

　　从功能特性对应的结构设计来看，该款计数器采用黑色阻燃工程塑料作为主体壳体材质，前端设置带安装卡扣的面板边框，边框突出主体壳体一定厚度，安装时卡入面板开孔后，侧边的弹性卡扣可直接卡在面板内侧，无需额外螺丝固定，适配常规厚度的设备操作面板，安装拆卸都十分便捷。壳体侧面设计了多组平行的散热格栅，因为计数器内部集成了计数处理电路、显示驱动模块以及信号输入端子，长时间通电运行时会产生一定热量，格栅结构既可以保证壳体的结构强度，避免安装受力时壳体变形，又能形成空气对流通道，将内部热量及时散出，适配工业现场0-55℃的常规工作环境温度范围。壳体后端设置了多组凸起的定位筋与端子安装位，对应接线端子的排布做了结构避让，接线时导线可以顺着筋位排布，避免导线挤压内部电路板，同时后端的圆柱形凸起结构对应设备的复位或者功能调节按键的延伸结构，无需拆开壳体即可在柜内完成基础功能复位操作。

　　从安装边界与尺寸设计来看，该款计数器采用工业通用的48*48mm标准面板开孔尺寸，主体壳体的进深尺寸控制在合理范围，适配深度不小于80mm的电控柜安装空间，前端面板的尺寸略大于开孔尺寸，形成安装限位，避免计数器从开孔处滑入柜内。壳体上下两侧的格栅做了等间距排布，格栅的厚度与间距经过优化，既不会因为格栅过密导致散热效率下降，也不会因为格栅过疏导致灰尘、金属碎屑轻易进入壳体内部，适配工业车间多尘的使用环境。壳体的边角处都做了圆角过渡处理，安装时不会划伤操作人员的手部，也不会刮伤设备面板的喷塑层。从建模细节来看，整个壳体的分型面贴合实际注塑生产的开模逻辑，所有卡扣、筋位、格栅的拔模角度都按照注塑工艺要求做了对应设置，没有出现倒扣、壁厚不均的问题，壳体壁厚保持均匀一致，避免注塑生产时出现缩痕、填充不足的缺陷，前端面板的显示区域预留了透明视窗的安装位，视窗与面板的配合采用卡扣式结构，装配时直接卡入即可，无需额外粘接，方便后期维护时更换显示视窗或者检修内部显示模块。

　　在实际设备选型配套时，这类计数器的结构尺寸兼容性是核心考量点之一，标准的开孔尺寸可以直接替换同规格的其他品牌计数器，无需重新对设备面板开孔，降低设备改造成本；壳体后端的接线位预留了足够的接线空间，适配1.5平方毫米以下的多股铜芯导线接入，接线端子的位置做了下沉设计，接线完成后导线不会突出壳体表面，避免柜内布线时与其他元件产生干涉。另外，壳体的材质选用耐油污、耐弱酸碱腐蚀的工程塑料，在有少量切削液、润滑油飞溅的机床加工场景，或者有轻度腐蚀性气体的化工包装场景中，壳体不会轻易被腐蚀开裂，使用寿命更长。从结构设计的逻辑来看，整个产品没有多余的装饰性结构，所有的外部结构都服务于安装、散热、接线、防护的实际功能需求，完全符合工业元件的设计原则，没有为了外观牺牲实用性，比如侧边的散热格栅没有做花哨的造型，全部采用直槽式结构，既降低注塑模具的加工难度，也方便后期清理格栅缝隙中积攒的灰尘，用压缩空气即可直接吹净，维护成本极低。
