SELEC面板式数显定时器XT346结构设计

　　做设备电控柜布局设计的时候，这类面板嵌入式定时器是绕不开的常用器件，XT346这款产品的三维结构还原，完全贴合实际选型安装的需求，能直接嵌入到电控面板的开孔布局里做干涉校验，不用再反复核对样本上的二维尺寸。从实际应用场景来看，这类定时器广泛用在工业生产线的时序控制环节，比如输送线的间歇启停延时、加热工位的定时保温、设备启动前的预警延时、气动回路的动作时序切换，甚至小型专机的单循环工序计时，只要涉及到需要按时间阈值触发通断信号的电控回路，都能看到这类器件的身影，和中间继电器、接触器、PLC的IO端口配合，就能完成最基础的时序逻辑搭建，哪怕是没有复杂编程逻辑的传统继电器控制回路，它也能独立承担计时触发的功能。

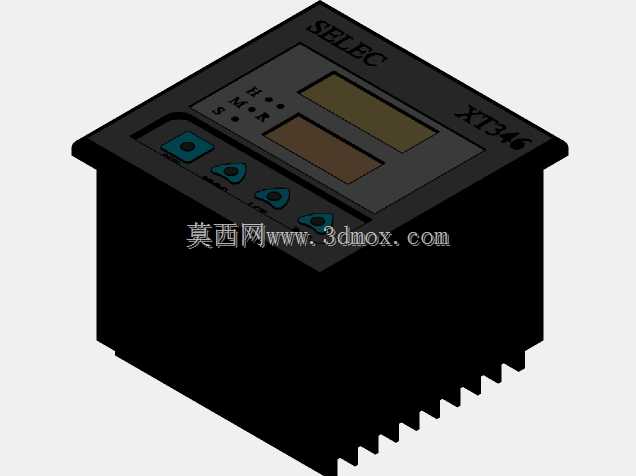

　　从功能特性来看，这款定时器采用双显示窗口设计，上方窗口负责显示当前计时设定值，下方窗口实时显示剩余计时时长，面板上的四个操作按键分别对应模式切换、数值上调、数值下调、参数确认功能，正面印刷的H、M、R、S标识分别对应时、分、复位、秒的计时单位切换，能覆盖从秒级到小时级的宽范围计时需求，适配不同工艺段的时长设置要求。器件正面的操作区域做了轻微的下沉式设计，按键周边有凸起的边框防护，既能避免日常操作时的误触，也能在面板擦拭清洁的时候防止液体顺着按键缝隙渗入器件内部，面板上的品牌标识和型号标识采用凹印填色工艺，长期使用不会因为频繁摩擦出现标识脱落的问题，符合工业现场的长期使用要求。

　　从设计思路上看，这款器件的结构完全遵循面板式工控器件的通用设计规范，主体外壳采用阻燃ABS材质注塑成型，整体为方型直插式结构，前端面的边框尺寸略大于主体安装腔体，安装时从面板正面嵌入开好的方孔后，背部通过配套的卡扣支架从柜体内部锁紧，能牢牢固定在面板上，不会因为日常按动按键出现器件移位。背部的接线端子采用栅栏式排布，端子间距符合低压电控的安全间距要求，接线时导线从背部垂直接入，不会和柜内的其他走线出现空间干涉，端子的接线方向和器件安装方向平行，能最大程度压缩柜内的纵深占用空间，适配不同厚度的电控柜安装场景。

　　关于外形尺寸与安装边界，这款器件的前端面板边框为标准48mm×48mm工控面板尺寸，对应的面板开孔尺寸为45mm×45mm，是行业内通用的面板安装开孔规格，能和同尺寸的数显电流表、计数器、温控器直接互换安装位，不用重新修改面板开孔，给后期的设备功能改造预留了充足的兼容性。器件主体的纵深尺寸从面板背面到接线端子末端约为85mm，安装时需要在面板背部预留至少90mm的纵深空间，保证接线完成后导线的弯曲半径不会顶到柜内的安装梁或者其他器件，背部的散热槽沿着壳体侧壁竖向排布，器件工作时产生的微量热量能顺着槽体自然散出，不用额外加装散热附件。建模的时候完全还原了实物的安装卡扣结构、按键的凸起高度、显示窗口的凹陷深度，甚至连背部端子的每个接线螺钉位置都和实物一一对应，把这个模型导入到电控柜的整体装配体里，能直接模拟真实的安装状态，检查面板和器件的配合间隙、接线空间是否充足、操作按键是否会被柜门上的密封胶条干涉，比单纯看二维样本选型要直观很多，能提前规避很多现场安装才会发现的结构干涉问题。
