数显式厚度测量千分尺结构设计

　　这款数显测厚千分表的结构设计，核心围绕生产现场快速厚度检测的实际需求展开，区别于普通外径千分尺的手持测量形态，采用C型架式固定结构，能直接适配流水线旁的工位抽检、实验室样件厚度检测等场景，比如薄膜、薄片、金属箔材、纸张、橡胶垫片这类易形变工件的厚度测量，手持普通千分尺容易因为施力不均压弯工件导致测量偏差，而这款结构的测量砧与测头同轴度经过结构约束，配合架体的刚性支撑，能保证测量力恒定在标准范围内，避免人为施力带来的误差。

　　从结构布局来看，C型架的开口深度是设计时重点考量的安装边界参数，架体采用整体式弯折结构，而非拼接组装，能减少装配带来的形位公差，测量时工件可以从架体开口侧伸入，不受工件整体外形尺寸限制，只要测量点在开口深度覆盖范围内即可完成检测，比如测量大面积板材的边缘厚度、小型冲压件的局部壁厚，都不需要对工件进行裁切，能直接完成原位测量。架体底部做了平面处理，既可以手持操作，也可以通过底部的安装孔固定在检测台架上，适配不同的使用场景，固定使用时能进一步减少手持晃动带来的测量数值波动，适合批量工件的连续检测作业。

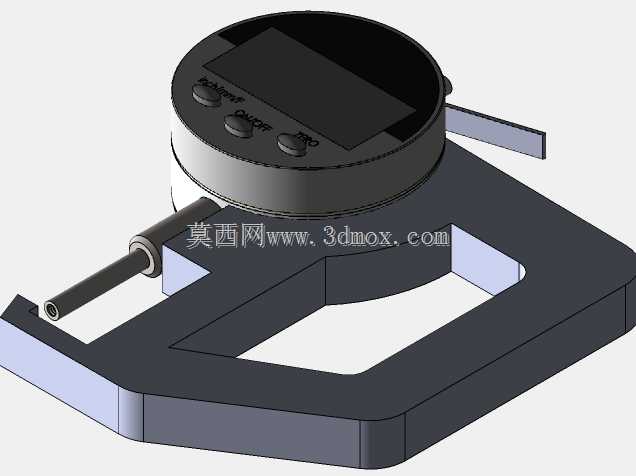

　　上部的数显表头采用模块化设计思路，通过锁紧套与C型架的安装柱连接，可根据使用需求调整表头的朝向，方便操作人员从不同视角读取数值，表头侧面设置了三个功能按键，分别对应电源开关、数值清零、单位切换功能，按键的凸起高度经过人体工学优化，佩戴劳保手套也能准确按压操作，适配生产现场的操作环境。测杆部分采用直线导轨结构约束运动方向，避免测杆伸缩时出现径向摆动，保证测头与测量砧的测量面始终保持平行，测头采用硬质合金材质镶嵌，耐磨性远高于普通钢制测头，长期频繁接触被测工件也不会出现磨损凹陷，能长期维持测量精度。测量砧的端面做了平面度研磨处理，与测头端面的平行度公差控制在微米级，避免因为测量面不平行导致的测量值偏大问题。

　　在实际应用场景中，这类测厚千分表常被用在橡塑制品生产线上的成品厚度抽检，比如密封垫片生产时，每批次产品需要检测多个点位的厚度是否在公差范围内，这款结构的千分表可以直接放在生产线旁，操作人员拿起工件伸入架体开口，测头接触工件后数显屏直接输出数值，相比传统指针式千分表不需要读刻度盘，能大幅降低读数误差，提升检测效率。在五金冲压件的质检环节，针对冲压后的板材局部减薄量检测，这款千分表的C型架可以跨过冲压件的凸起结构，直接测量目标点位的壁厚，不需要破坏工件结构。在实验室材料检测场景中，配合固定支架使用，可以完成薄膜材料在不同压力下的厚度形变测试，数显模块可以连接数据采集设备，直接记录测量数值的变化过程，不需要人工记录数据。

　　设计过程中，架体的刚性是重点校核的参数，C型架在测量力作用下的开口形变量会直接影响测量精度，因此架体的截面厚度经过受力仿真优化，在保证整体重量轻便的前提下，将满量程测量时的架体形变控制在精度允许范围内，不会因为架体张合导致测量值出现偏差。测杆的复位弹簧刚度经过匹配，既保证测头接触工件时的测量力符合量具标准要求，不会压伤软质被测工件，也能保证测杆复位顺畅，不会出现卡滞问题。数显表头的外壳采用防油防泼溅的密封结构，生产现场的切削液、润滑油溅到表头也不会渗入内部电路，适配机加工车间的复杂使用环境。表头与测杆的连接部位采用防转结构，测杆上下移动时只会传递直线位移，不会带动内部传感器转动，保证位移检测的准确性。

　　从安装边界来看，这款千分表整体外形紧凑，不需要占用过大的安装空间，固定在检测台面上时，底部的安装孔距适配通用型量具安装支架的孔位，不需要额外制作转接板就能完成固定。测杆的行程覆盖常规厚度测量的量程范围，针对大部分工业生产中的薄型工件厚度检测需求都能覆盖，不需要频繁更换量具。测量砧的位置可以根据特殊测量需求进行小范围调整，比如测量带曲面的工件时，可以更换对应形状的测量砧配件，拓展量具的使用范围，不需要额外购置专用检测设备。
