高精度机械式游标卡尺结构设计

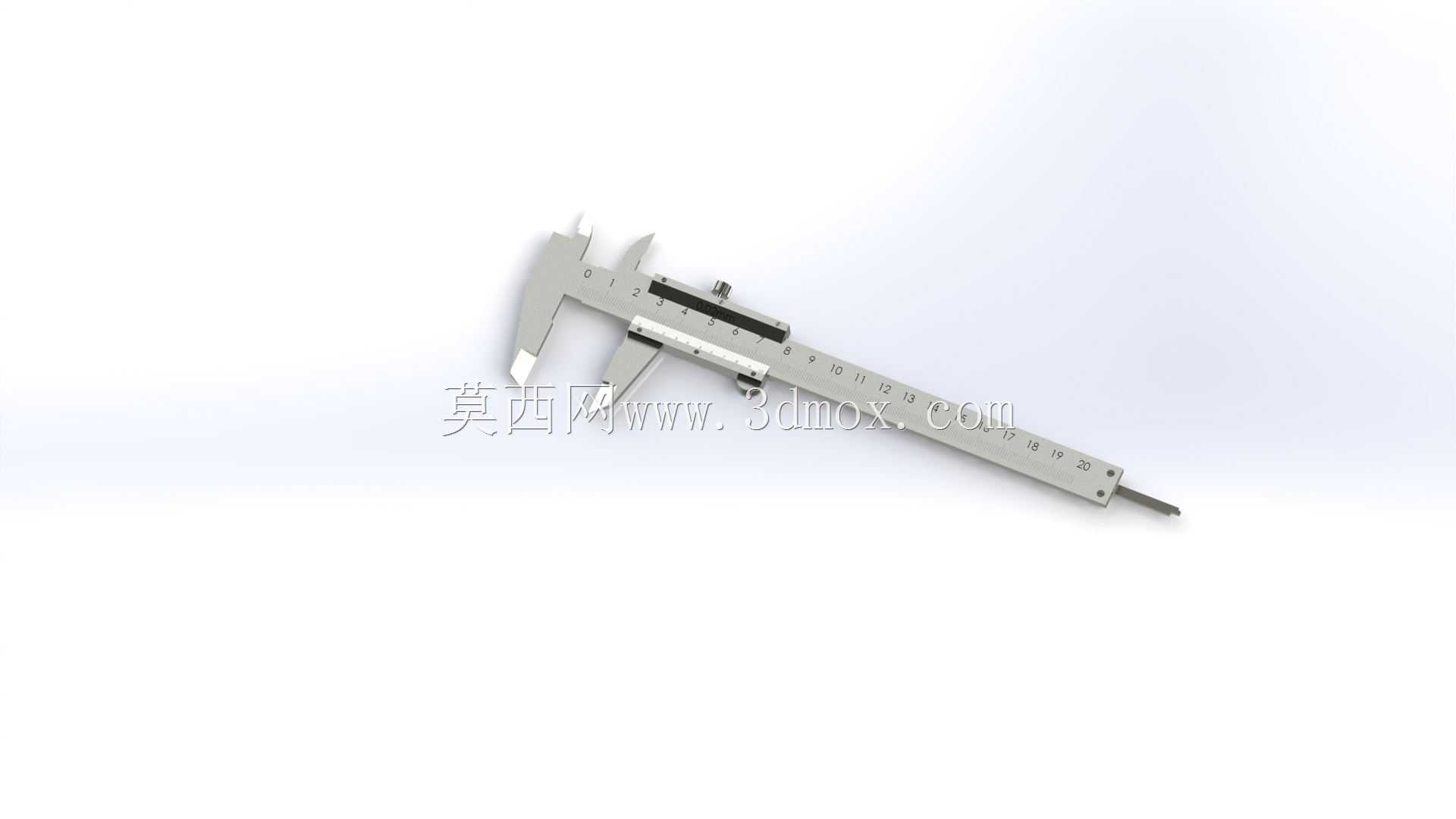

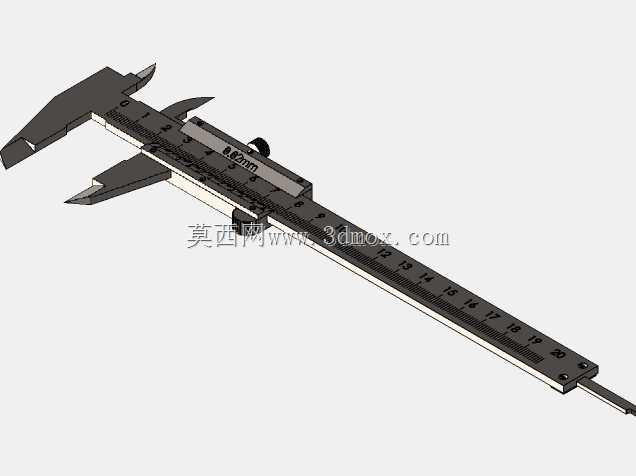

　　在机械加工车间的日常作业里，游标卡尺是每一位操作工、质检人员随身配备的基础测量器具，从毛坯件的余量核查，到精加工工序的尺寸抽检，再到装配环节的配合间隙确认，几乎覆盖了金属切削加工全流程的尺寸核验场景。不同于数显卡尺依赖电池供电、对油污切削液敏感的特性，机械式游标卡尺依靠纯机械结构实现尺寸读取，在多油多屑、温湿度波动大的车间环境里稳定性更强，不会因为电路故障、电量不足出现读数跳变的问题，哪怕是在野外设备检修、无供电的临时作业场景下，也能快速完成尺寸核验工作。这款游标卡尺的结构设计完全贴合一线测量的实际需求，主尺采用一体式长尺身结构，尺身刻度采用蚀刻工艺加工，刻度线边缘清晰无毛刺，长期使用摩擦也不会出现刻度模糊脱落的问题，

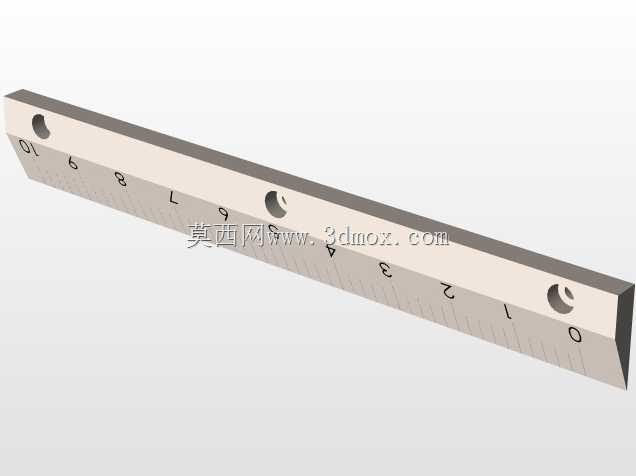

　　尺身滑动面做了精磨处理，表面粗糙度控制在合理区间，滑动过程中无卡滞、无旷量，保证测量时的滑动顺畅度同时，不会因为间隙过大导致测量误差超差。尺框部分和主尺的配合面做了限位结构设计，滑动过程中不会出现偏摆，配合深度测量杆的导向槽结构，在进行深度尺寸测量时，测杆不会出现歪斜，保证深度测量的数值准确性。内测量爪、外测量爪的测量面做了淬火硬化处理，硬度达到量具使用的标准要求，长期频繁测量也不会出现测量面磨损、塌边的问题，测量爪的刃口做了倒钝处理，既保证了窄槽、小尺寸内孔的测量可达性，也不会划伤操作人员手部或者工件被测表面。从设计思路上，这款卡尺的刻度间距严格遵循游标读数原理，主尺刻度与游标尺刻度的差值控制在标准精度范围内，

　　读数时通过刻度对齐位置即可快速读取测量值，不需要复杂的换算，新入职的操作人员经过简单培训就能快速掌握读数方法，降低了一线使用的学习成本。尺身尾部的深度测量杆和尺框做了刚性连接，测量杆的端面和尺身端面的平行度经过严格校准，在测量台阶深度、盲孔深度时，只需要将尺身端面贴合在工件基准面上，滑动尺框让深度杆接触到被测底面，就能直接读取深度数值，不需要额外辅助工装。固定螺钉设置在尺框的侧上方位置，操作人员单手持尺时，拇指就能完成螺钉的锁紧操作，测量到需要记录的数值时可以直接锁紧尺框，将卡尺从工件上取下后再仔细读数，避免在工件上读数时因为视线角度问题产生视差，尤其适合测量空间狭窄、无法直接直视刻度的作业场景。考虑到不同测量场景的使用需求，

　　这款卡尺的测量范围覆盖了日常机械加工最常用的尺寸区间，外测量爪的开合行程可以满足常规轴类、板类零件的外径、长度、厚度测量需求，内测量爪的结构设计兼顾了内孔直径、槽宽尺寸的测量，不会因为爪尖厚度过大导致小尺寸内孔无法伸入测量。尺身的整体重量经过配重优化，单手持尺测量时不会因为重心过于靠前导致尺身歪斜，长时间手持测量也不会产生明显的负重感，适合车间巡检过程中长时间携带使用。在安装与配套方面，这款卡尺不需要额外的安装固定，日常存放时只需要配合专用的量具保护盒，避免尺身受压变形、测量面磕碰损伤即可，日常维护只需要定期在滑动面涂抹少量轻质润滑油，保证滑动顺畅，不需要复杂的校准流程，只需要定期使用量块核查测量精度，就能长期保持测量的准确性。在装配维修场景中，这款卡尺可以用来核查轴承安装位的轴径尺寸、密封件的槽宽尺寸、紧固件的长度规格，快速判断零件是否符合装配要求，避免因为尺寸不匹配导致的装配返工问题；在来料检验环节，可以快速核查原材料的棒料直径、板材厚度，确认来料规格是否符合采购要求，从源头把控加工零件的尺寸基准。
