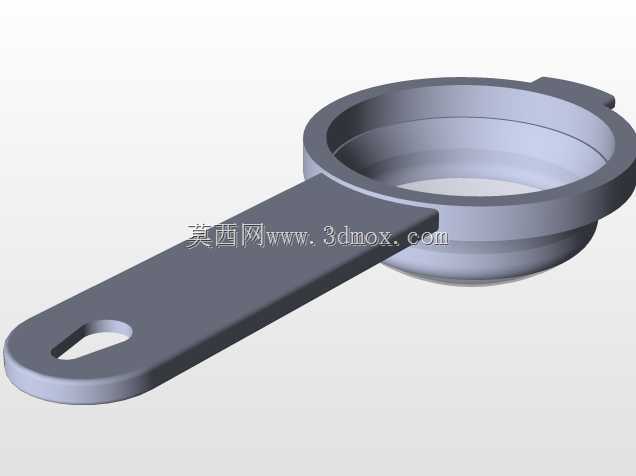

带一体式手柄的环形滤网支撑滤器结构

　　这类带一体式手柄的环形滤器，多应用在小型流体过滤、餐厨浆料过滤、实验室小批量试剂过滤、小型化工试验线的前置粗滤场景中，核心作用是承托滤网、滤布等过滤介质，让待过滤流体在环形腔体内完成透滤，同时通过延伸的手柄实现快速取放、移位操作，避免操作人员直接接触过滤腔体内的物料或残留介质。从结构设计逻辑来看，主体环形腔体采用等壁厚的回转结构设计，内壁做了阶梯式限位台阶，可适配不同目数的圆形滤网片，台阶的高度经过测算，刚好可以卡住滤网边缘，避免过滤过程中滤网受流体压力偏移、脱落，环形腔体的外壁做了微小的拔模斜度，既满足注塑或者金属压铸的成型脱模要求，也能在嵌入配套过滤容器时实现顺畅的装配定位，不会出现卡滞问题。

　　延伸的手柄与环形腔体采用一体化连接结构，连接位置做了大圆角过渡，避免应力集中导致的手柄断裂问题，手柄末端开设的长圆形挂孔，既可以在使用后将滤器挂置在工位挂杆上沥干残留液体，也能在存储时实现规整悬挂，减少台面占用空间，手柄的厚度与环形腔体的侧壁厚度保持一致，保证整体结构的刚度，在拿取满载物料的滤器时不会出现明显的形变。从安装边界来看，环形腔体的外径尺寸适配常规口径的过滤杯、过滤漏斗的内沿，放入后可实现周向的贴合定位，不会出现倾斜漏料的问题，手柄的延伸长度经过合理设计，握持时手部不会接触到过滤容器的边缘，避免高温物料或者腐蚀性物料溅出烫伤、腐蚀操作人员，环形腔体的底部做了内收的圆弧过渡，不会出现直角位置的物料残留，方便使用后的清洗操作，

　　减少物料积存导致的交叉污染问题。在实际使用过程中，这类滤器不需要额外的紧固件固定，直接放置在配套的容器上即可完成装配，过滤完成后握持手柄即可直接提起滤器，将截留的滤渣整体倒出，操作流程非常简便，适合需要频繁更换过滤介质、频繁清理滤渣的作业场景。结构设计上没有多余的冗余特征，所有的结构特征都服务于功能需求：环形侧壁的高度保证过滤过程中物料不会溢出，手柄的宽度符合人体工学握持尺寸，长时间拿取也不会产生明显的压痕，挂孔的尺寸适配常规直径的挂杆，不会出现挂置后滑落的问题。针对不同的使用场景，这类结构可以采用不同的材质加工，接触食品类物料时可采用食品级PP或者304不锈钢，接触腐蚀性试剂时可采用PTFE材质，结构本身不需要做额外的调整，

　　仅需要根据材质的成型特性微调壁厚即可满足使用要求。在建模过程中，回转部分采用旋转特征生成主体轮廓，手柄部分采用拉伸特征与主体做布尔合并，连接位置的圆角采用变半径过渡，靠近主体位置的圆角半径更大，向手柄末端逐渐缩小，既保证应力释放的效果，也不会在连接位置出现多余的料厚堆积，避免成型时出现缩痕问题。环形内壁的限位台阶高度控制在2mm左右，既可以稳定卡住滤网，也不会因为台阶过高导致滤网安装、拆卸困难，台阶的边缘做了微小的倒角，避免安装滤网时刮破滤网的边缘，影响过滤效果。
