螺栓螺母垫圈紧固组件三维结构设计

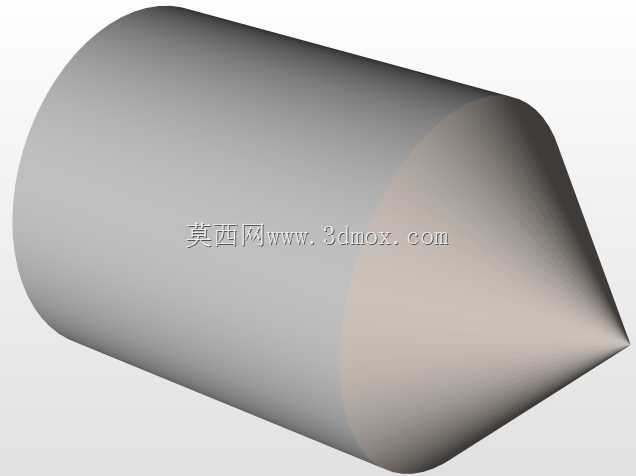

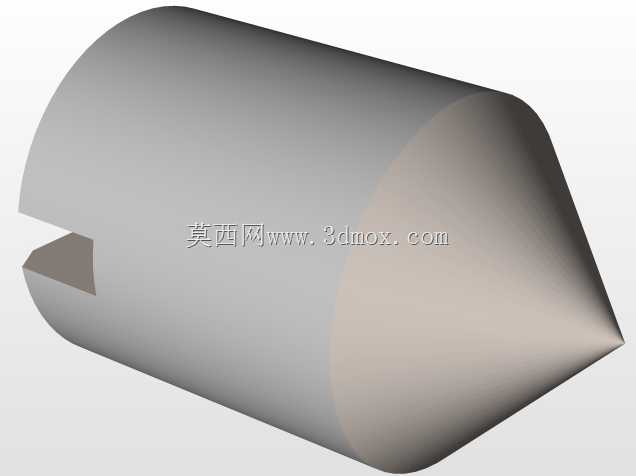

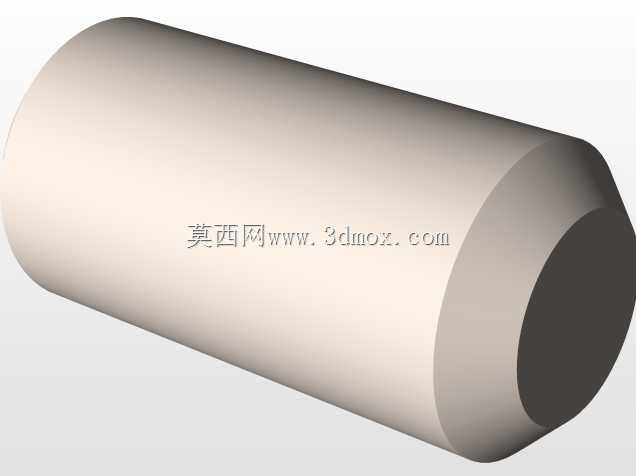

　　在各类机械结构的连接环节，螺纹紧固组件是应用频次最高的基础连接单元，这套包含螺栓、螺母与配套垫圈的组合结构，覆盖了从普通民用设备到重型工业装备的绝大多数可拆卸连接场景。日常做结构设计时，很多刚入行的工程师容易忽略这类基础件的细节设计，往往直接调用标准件库草草了事，但实际装配环节出现的滑牙、预紧力不足、连接面压溃、松动脱落等问题，大半都和紧固件的选型、配合尺寸设计不到位有关。

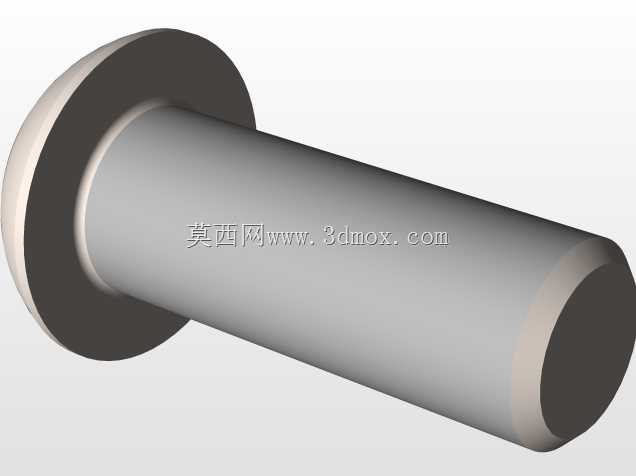

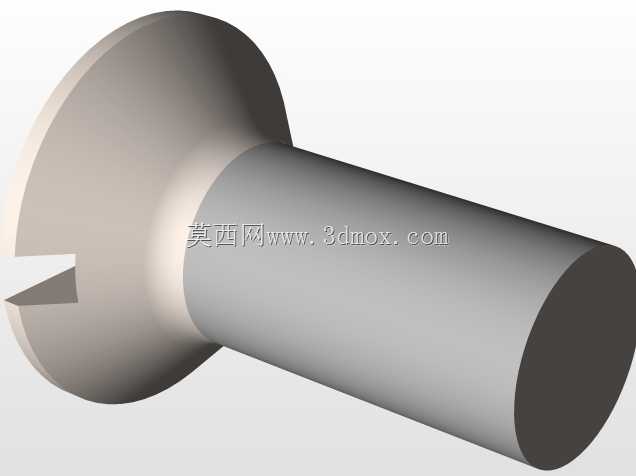

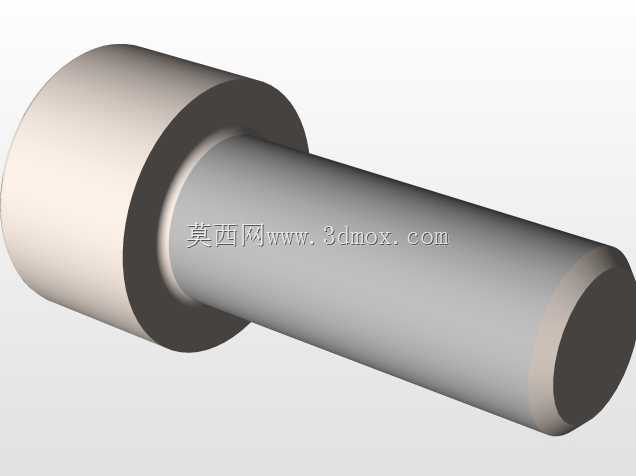

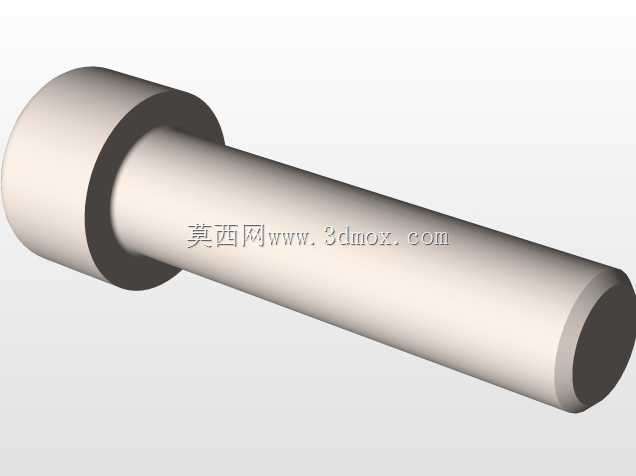

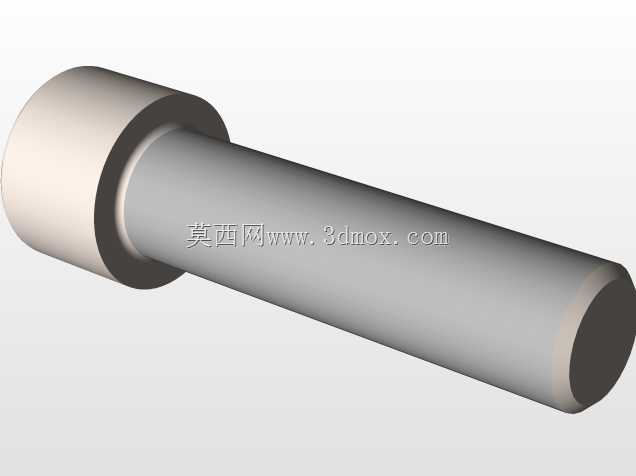

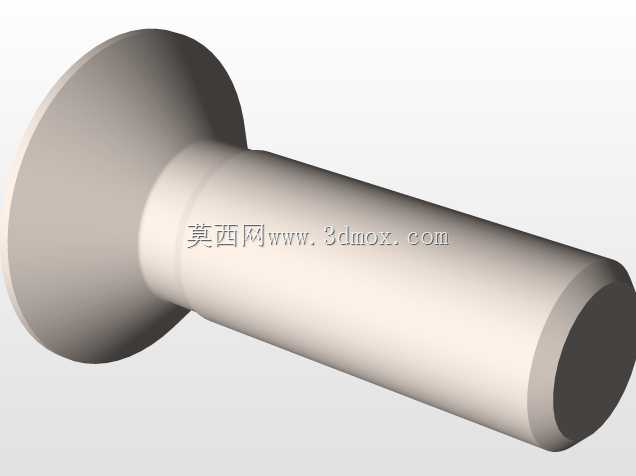

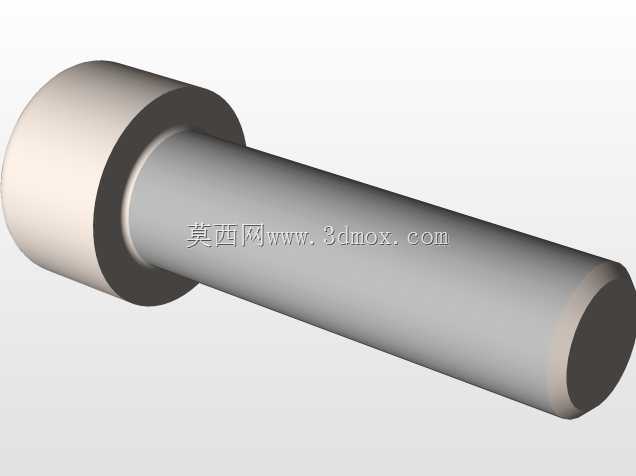

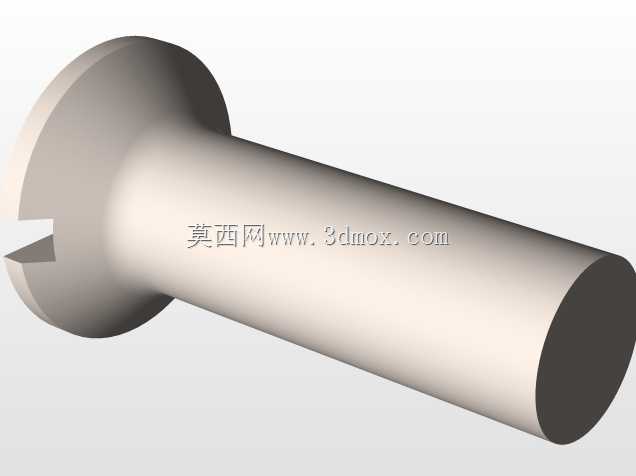

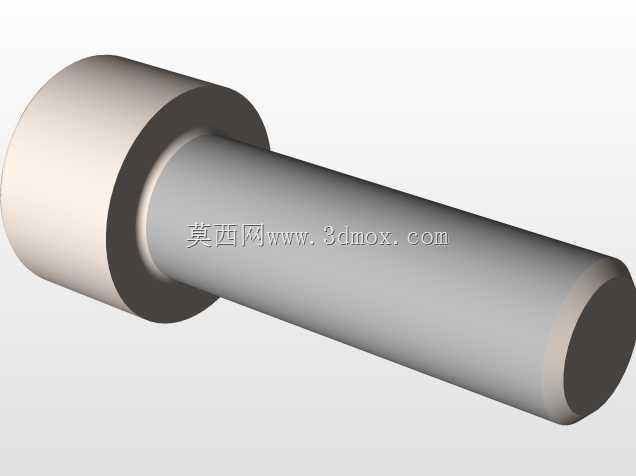

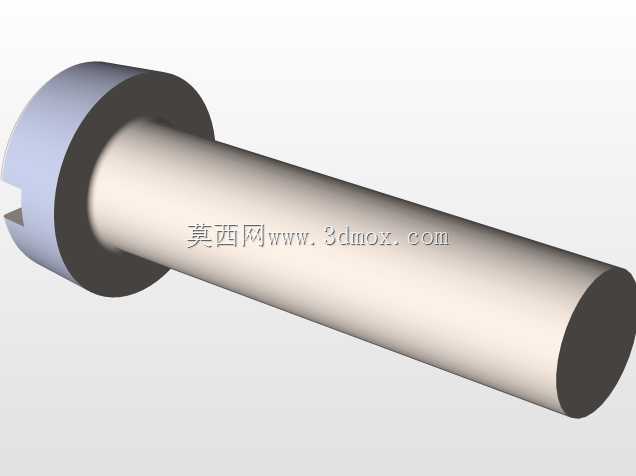

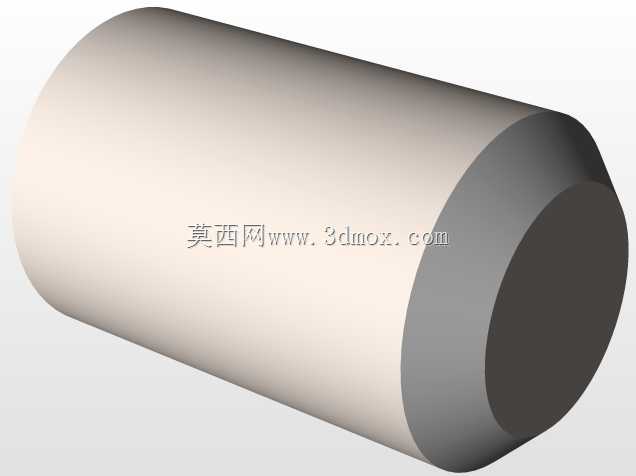

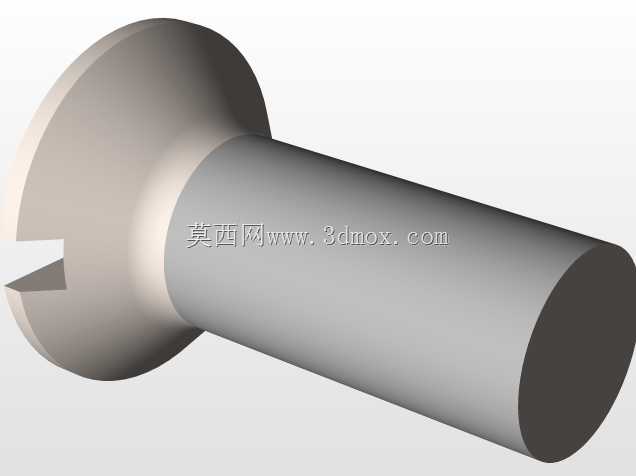

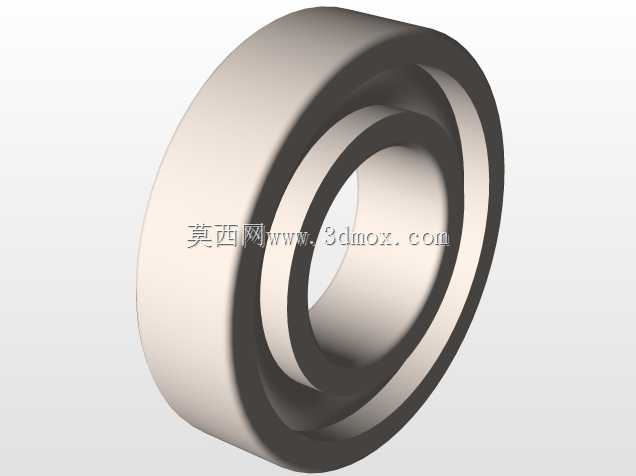

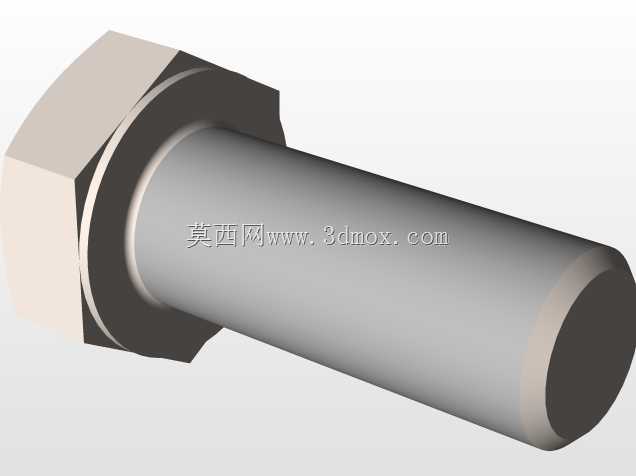

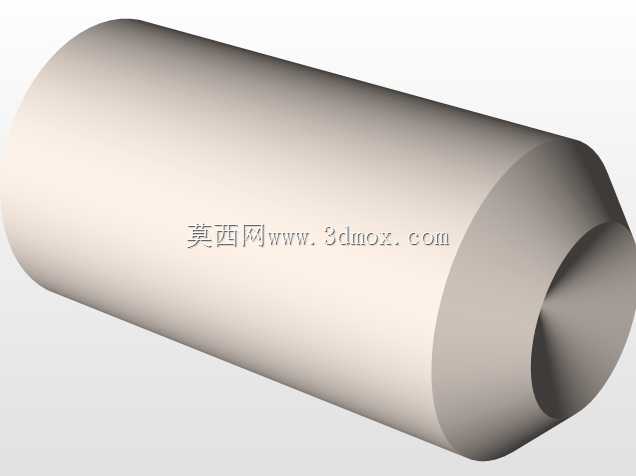

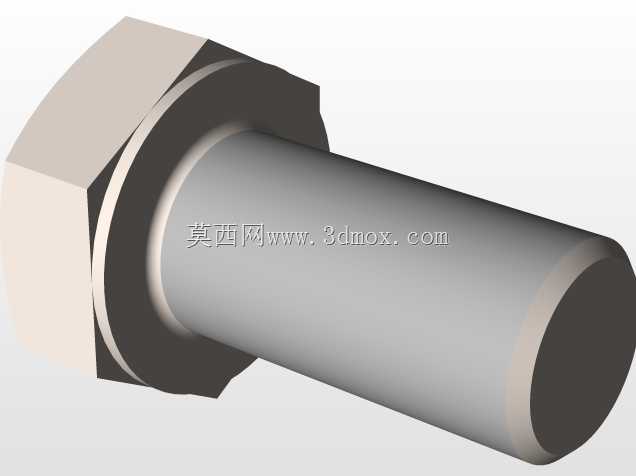

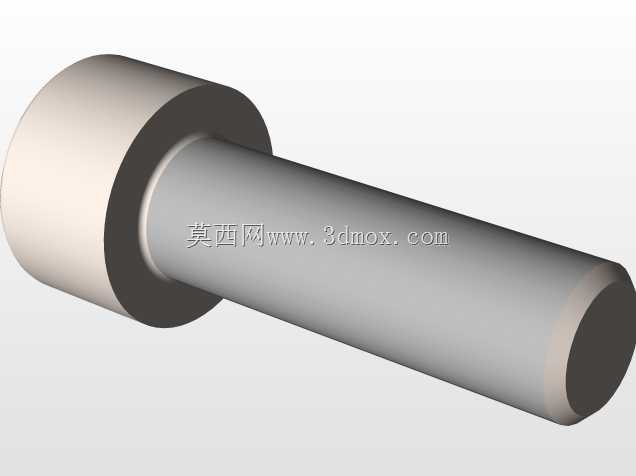

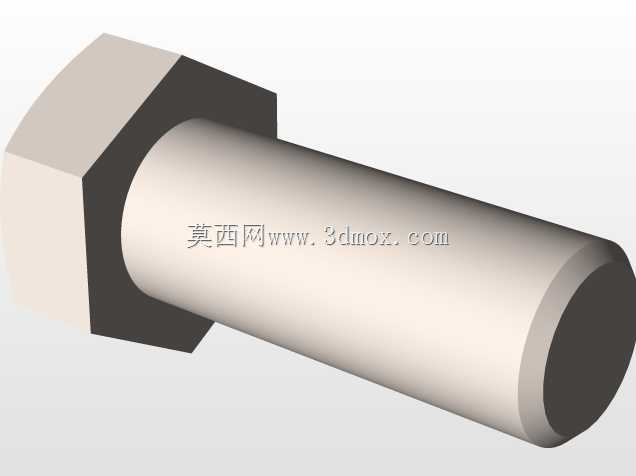

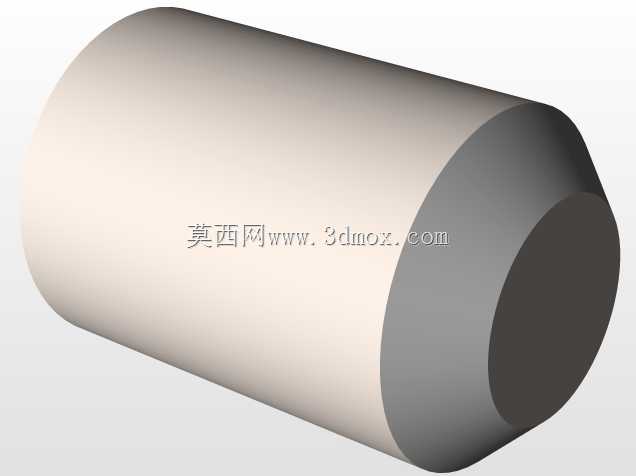

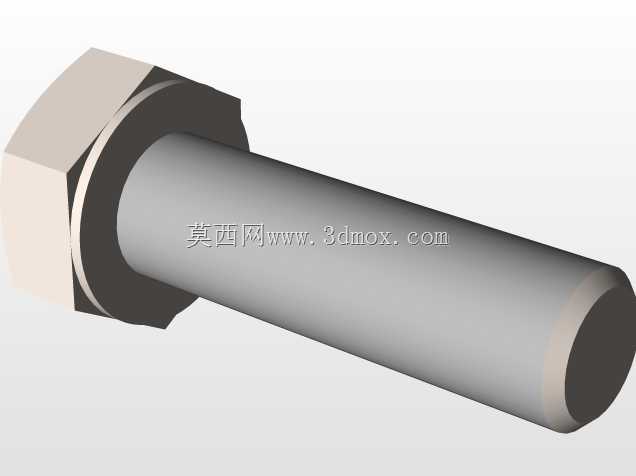

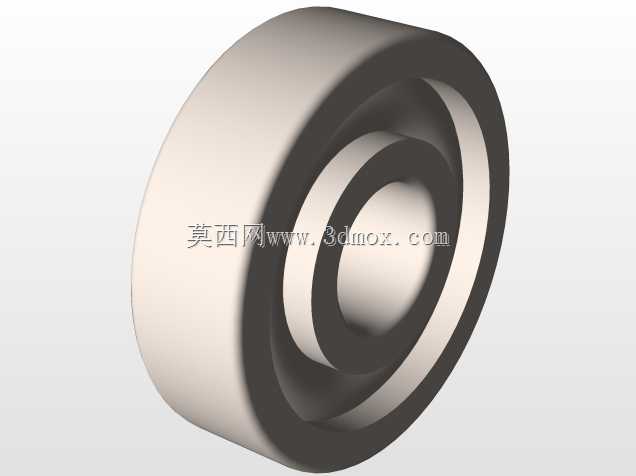

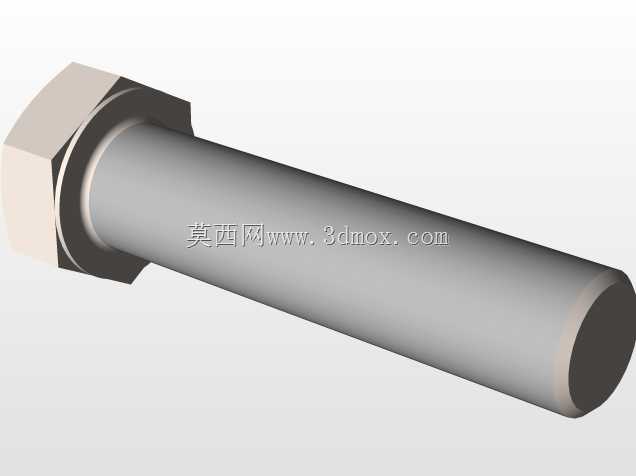

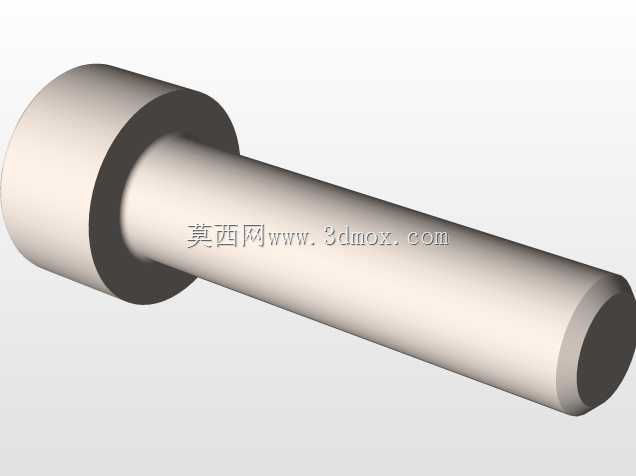

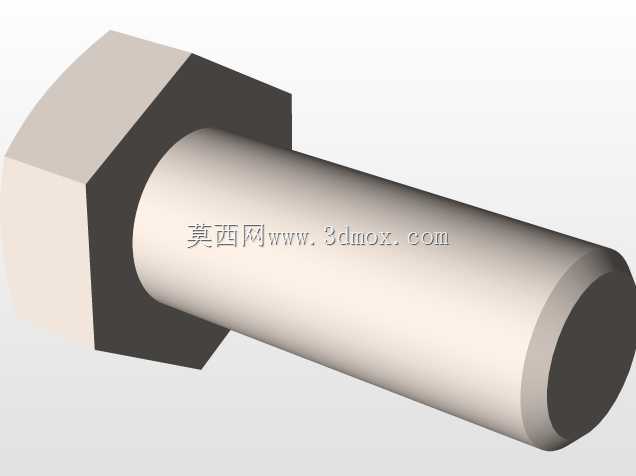

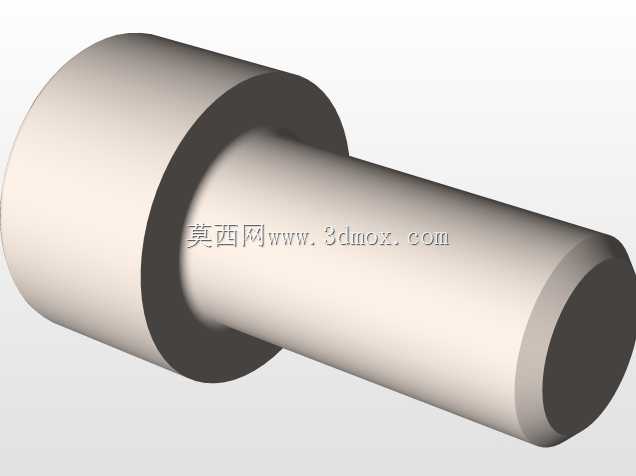

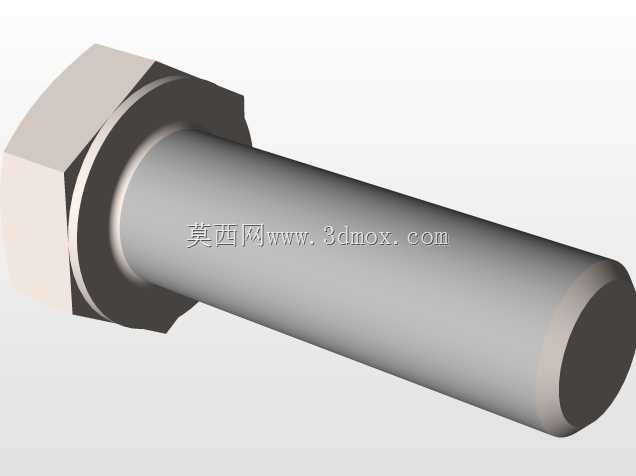

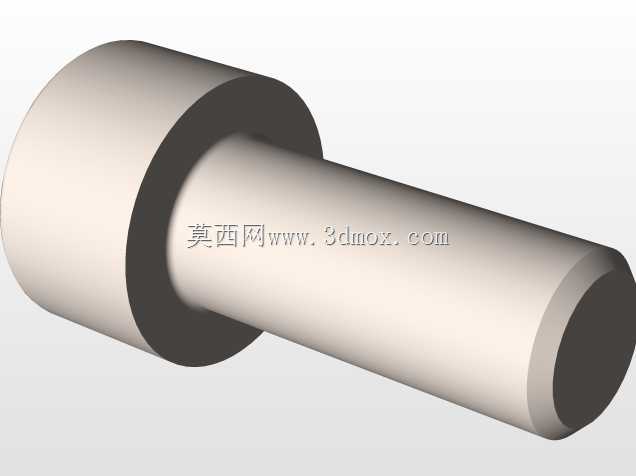

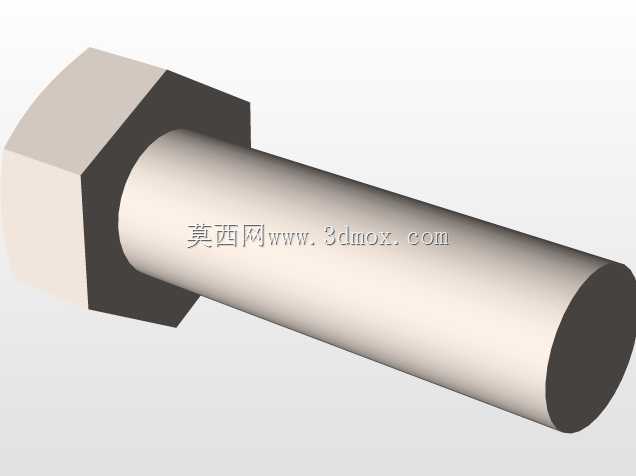

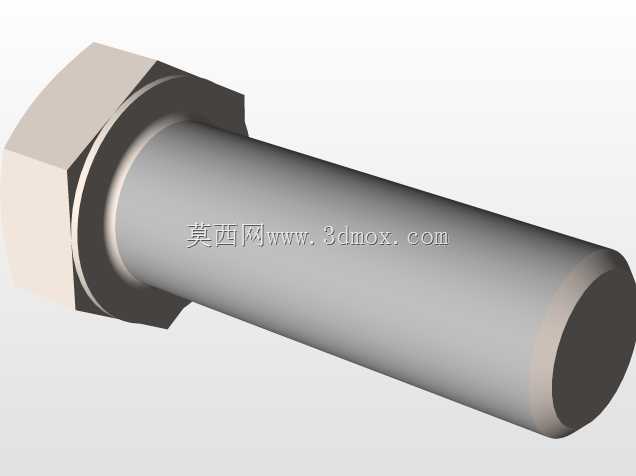

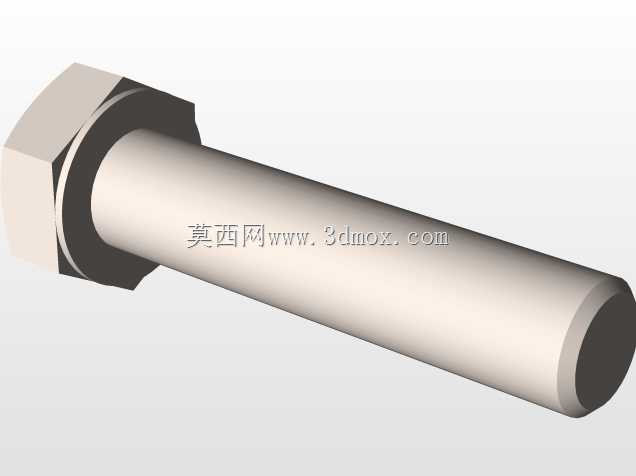

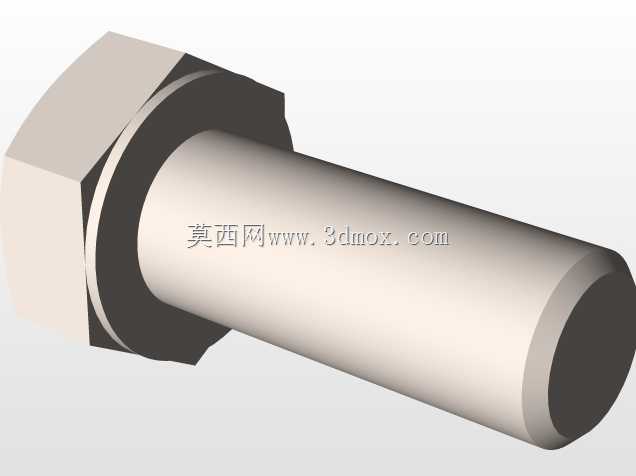

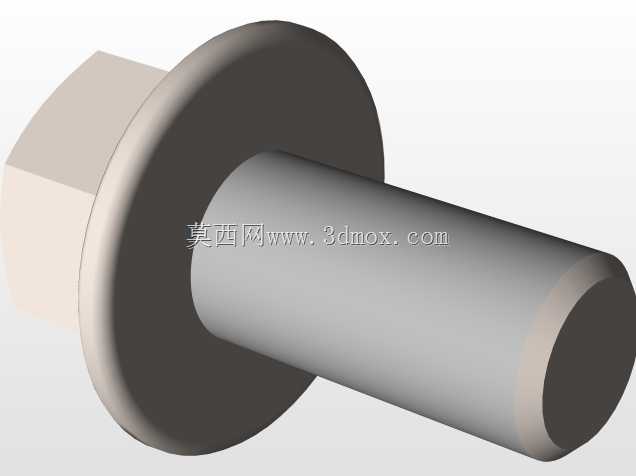

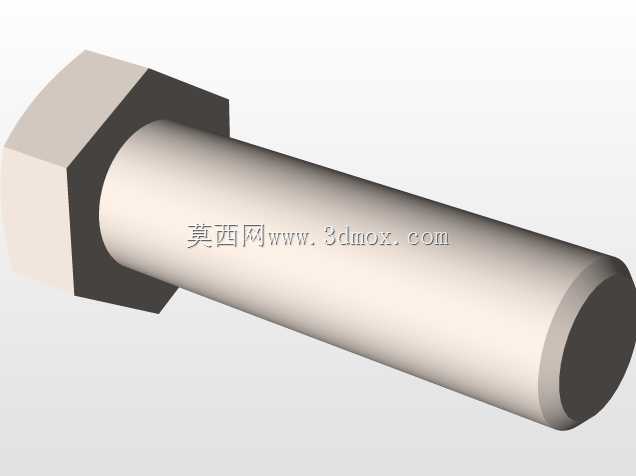

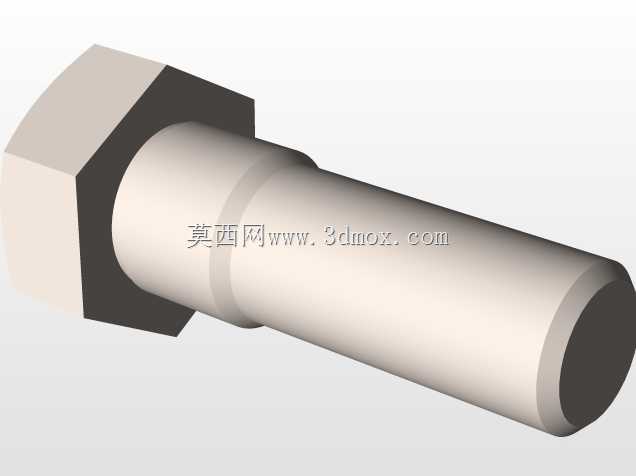

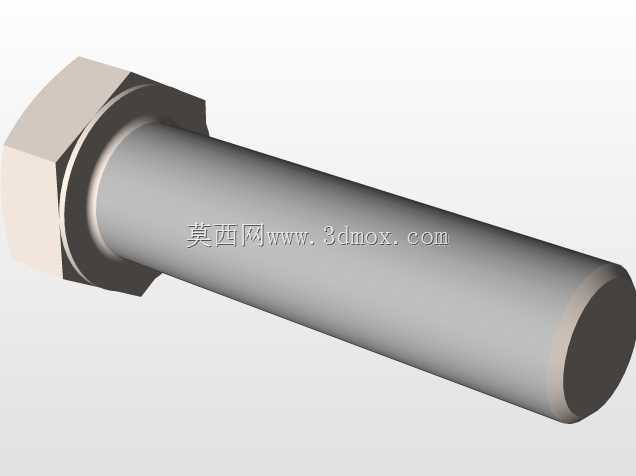

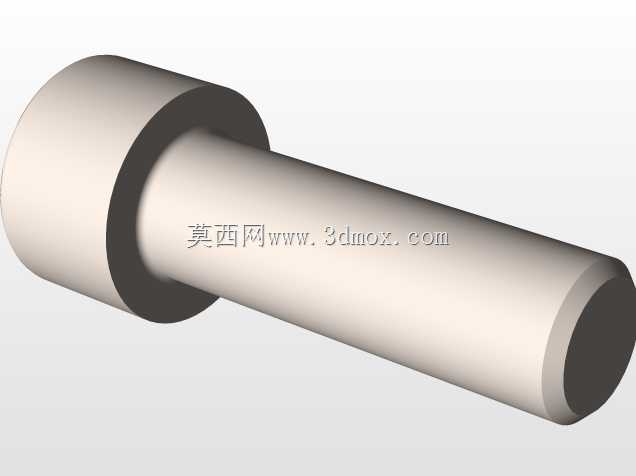

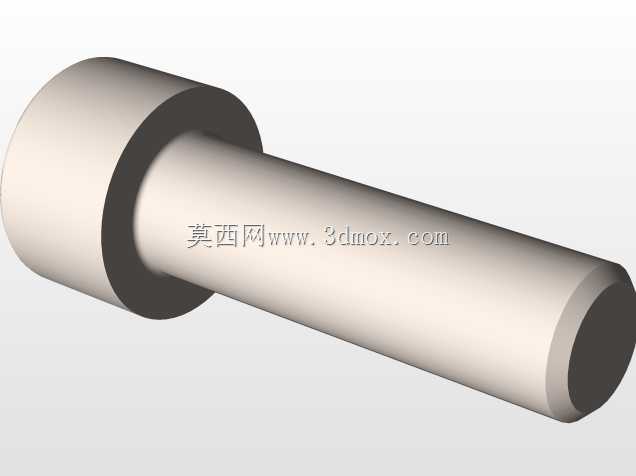

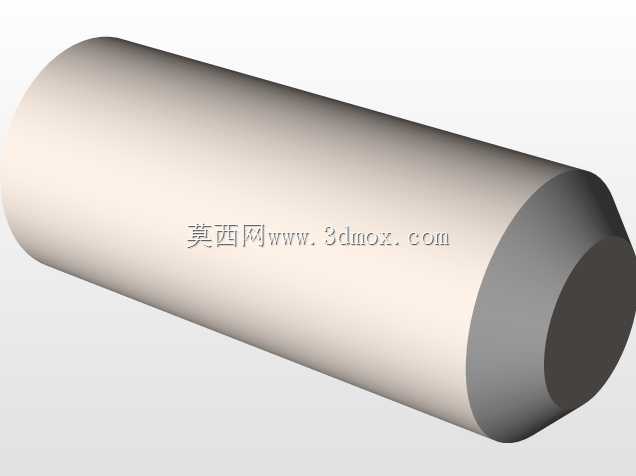

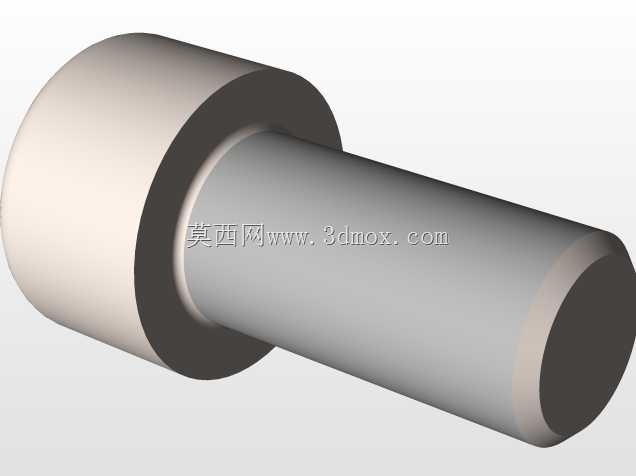

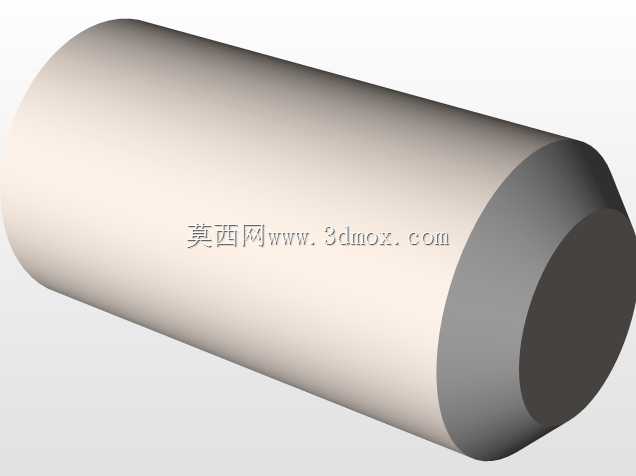

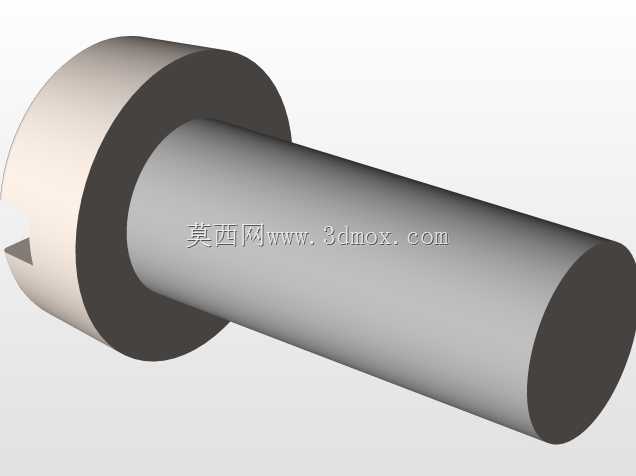

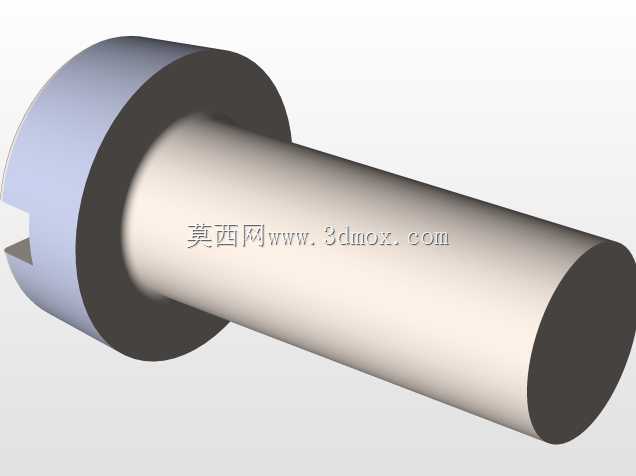

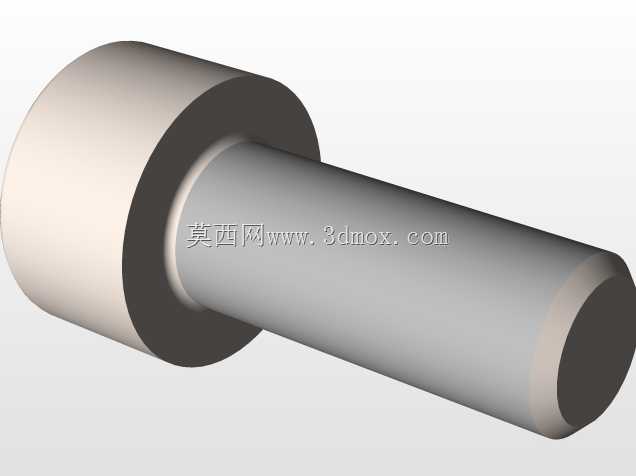

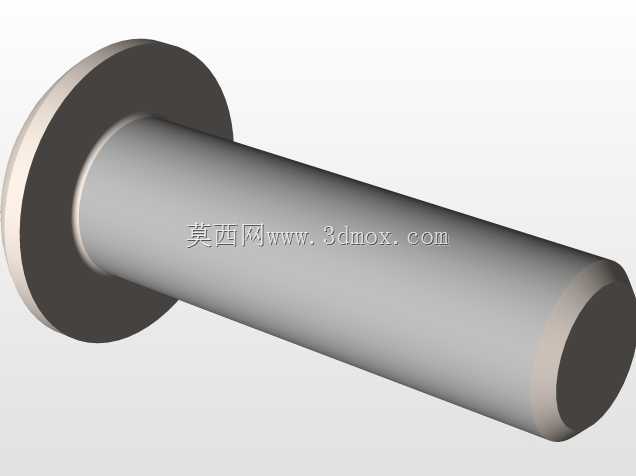

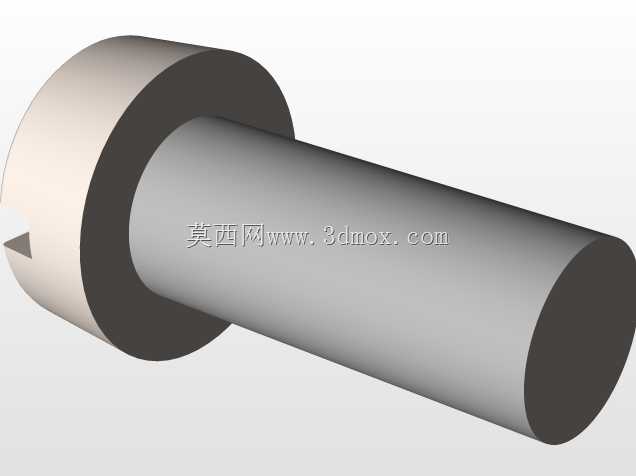

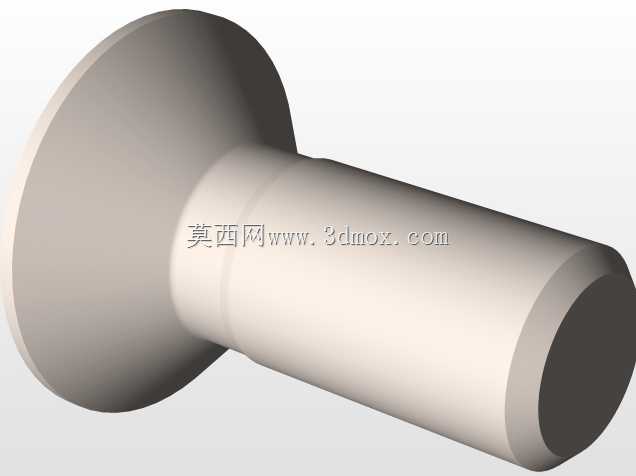

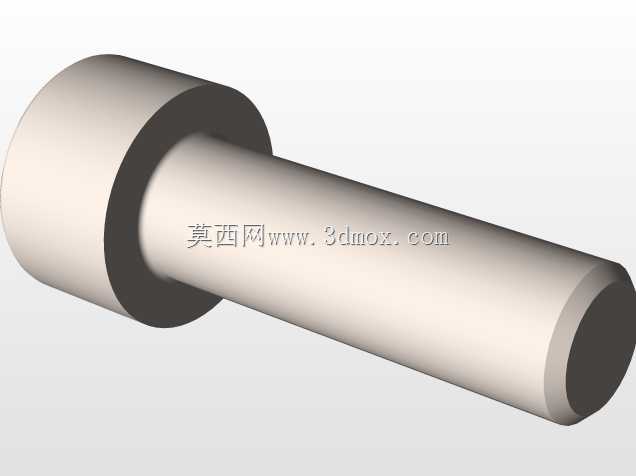

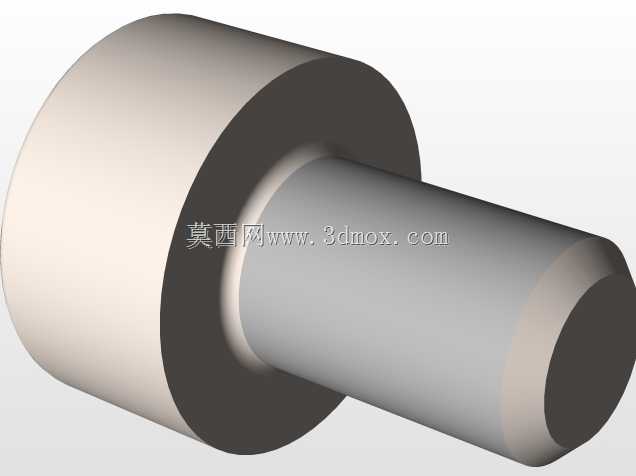

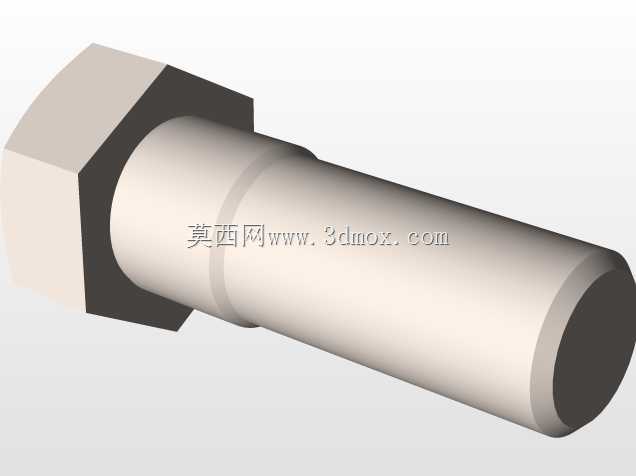

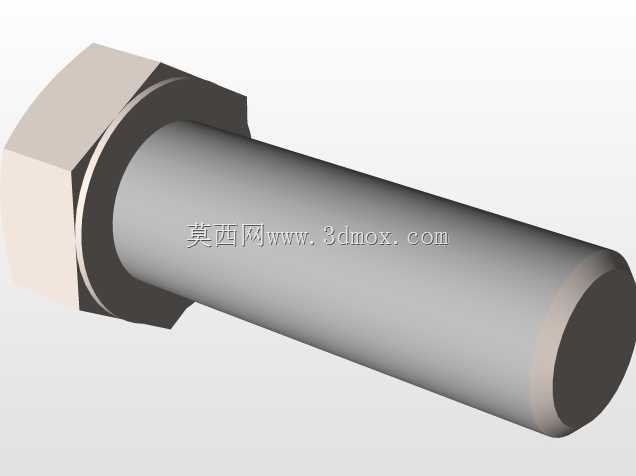

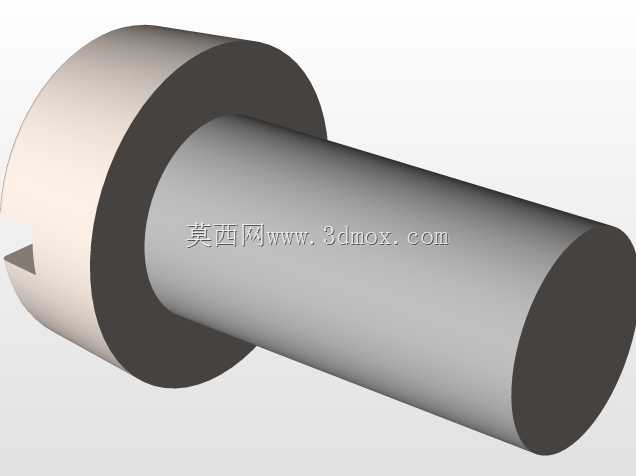

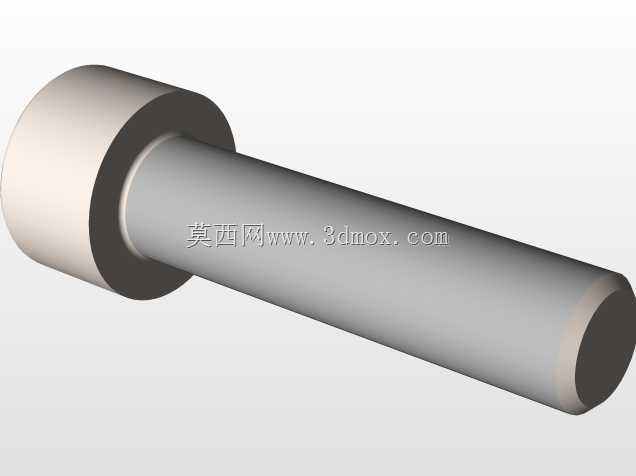

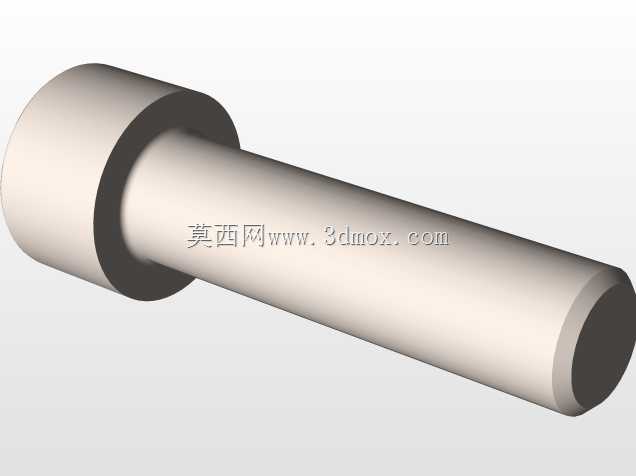

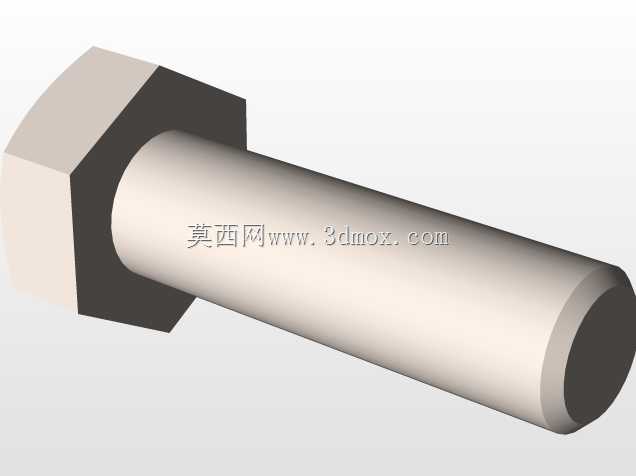

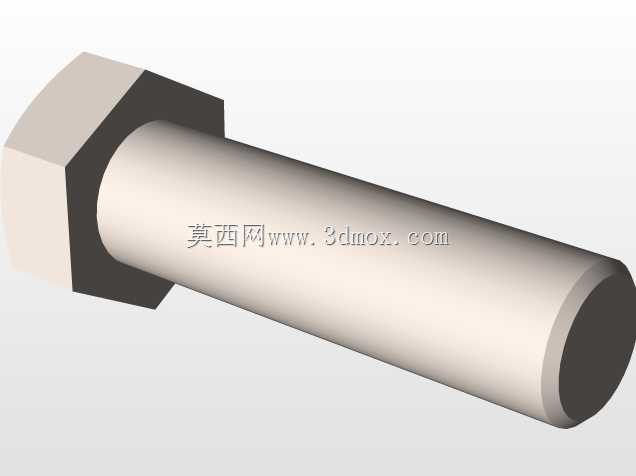

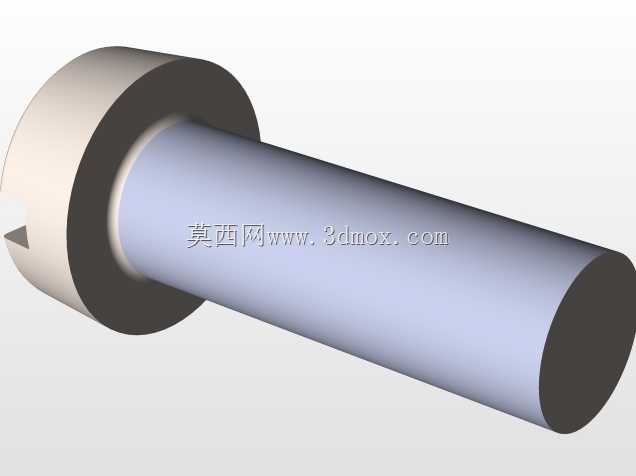

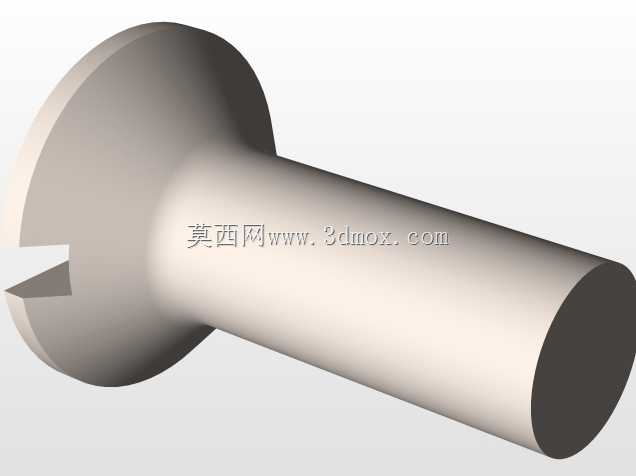

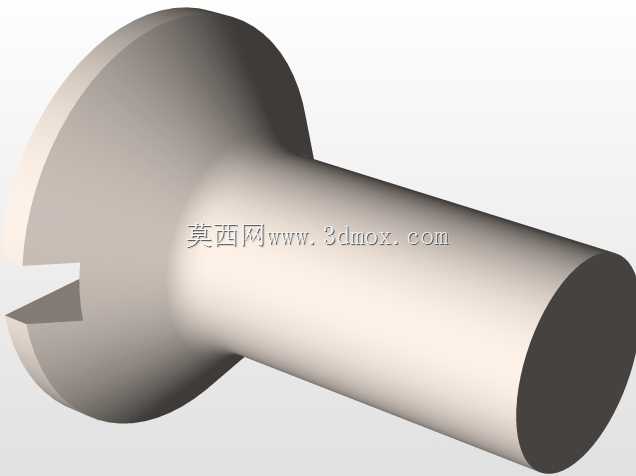

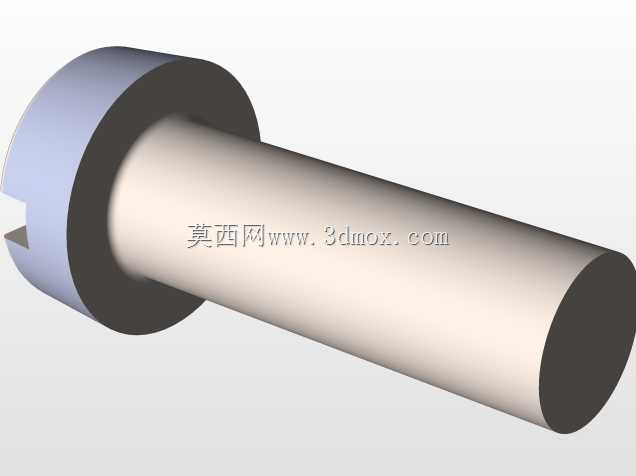

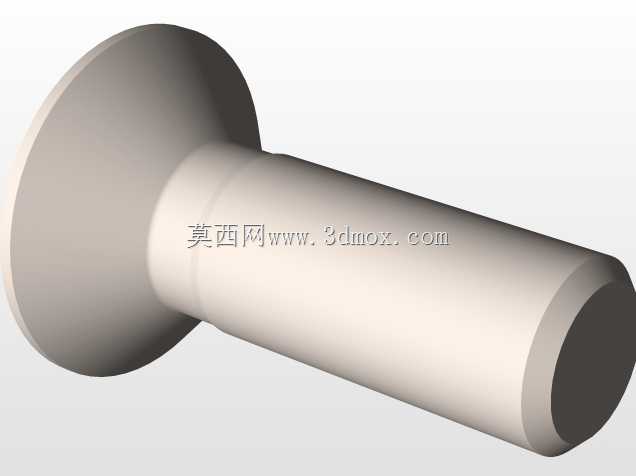

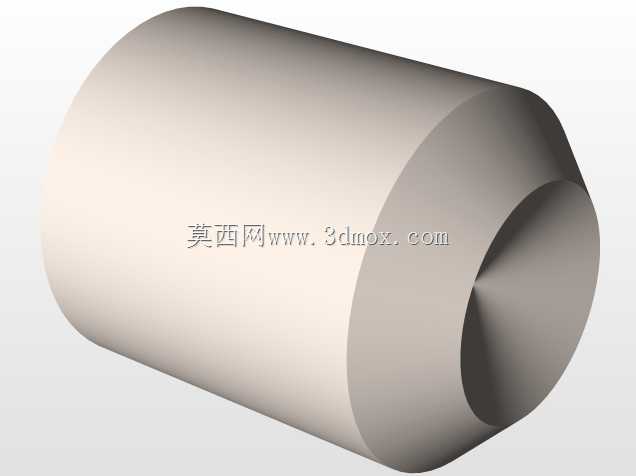

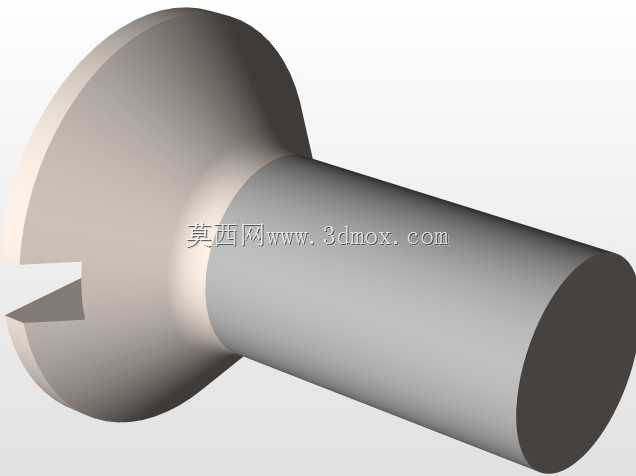

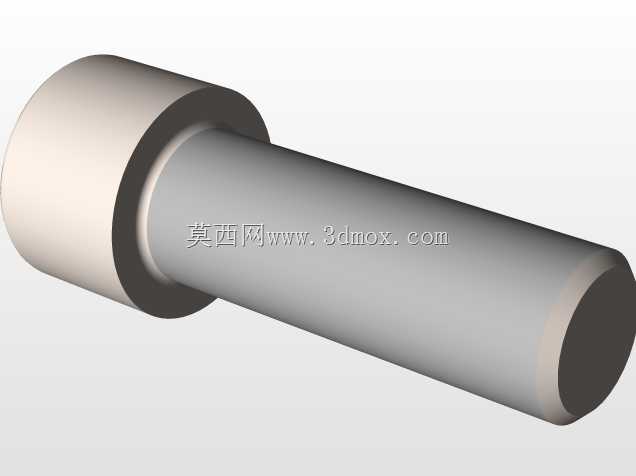

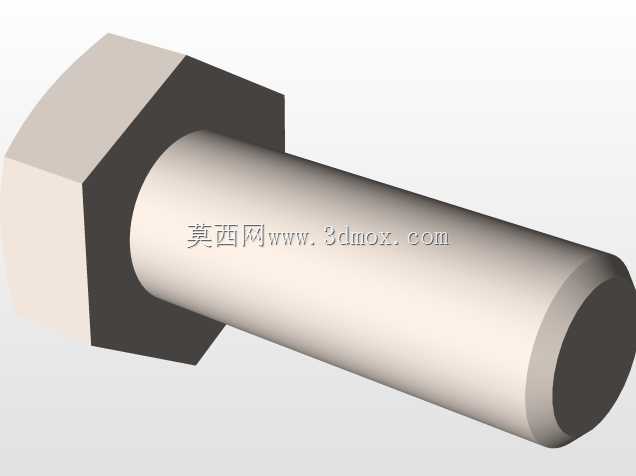

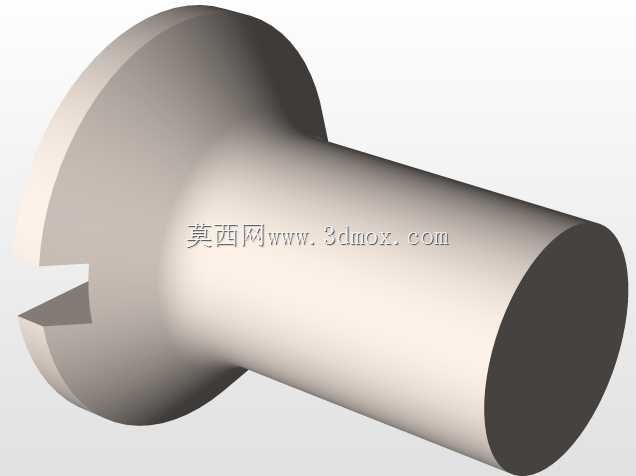

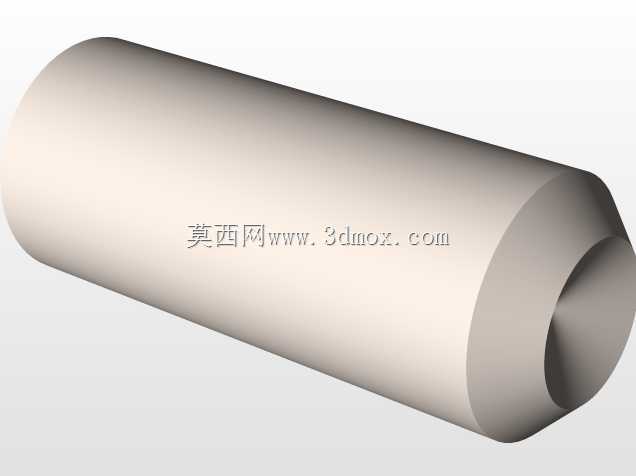

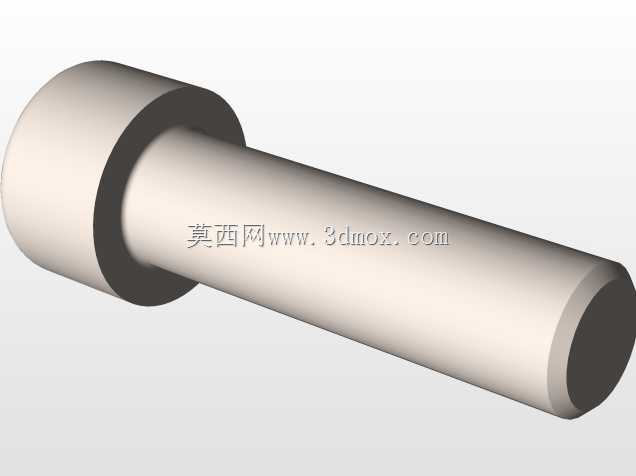

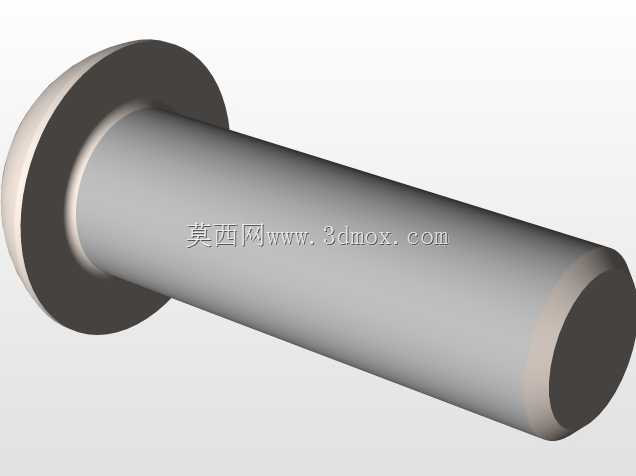

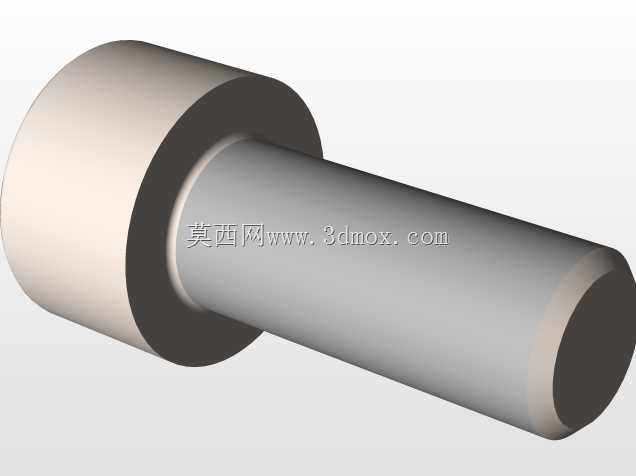

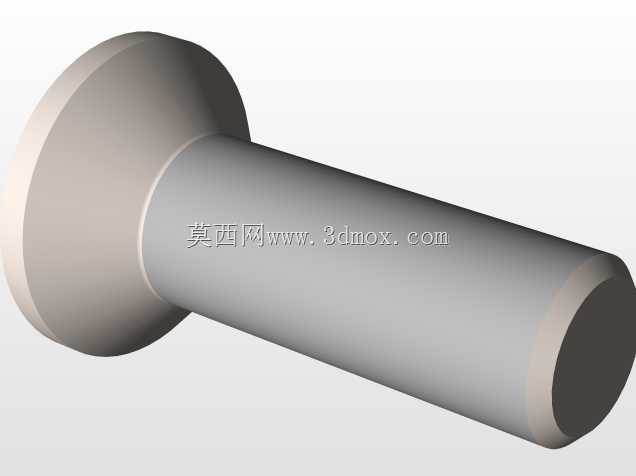

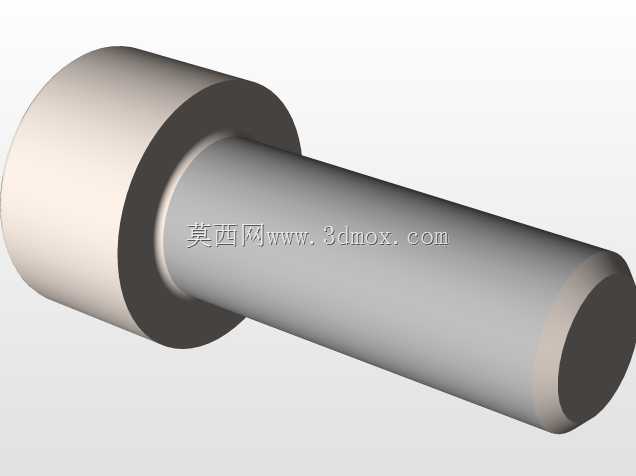

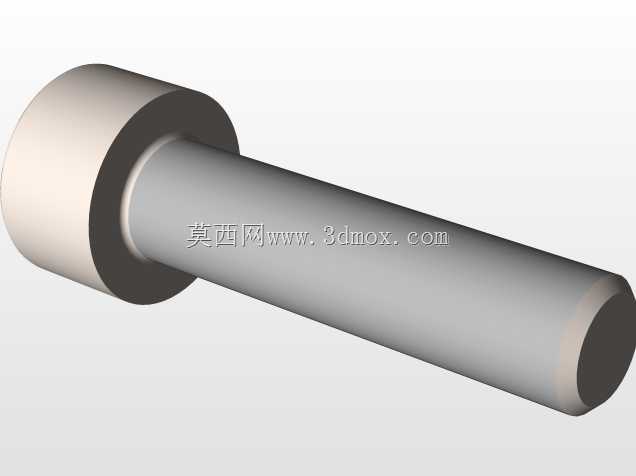

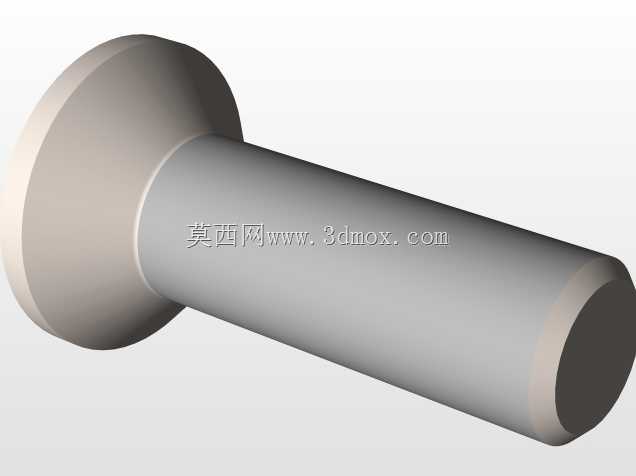

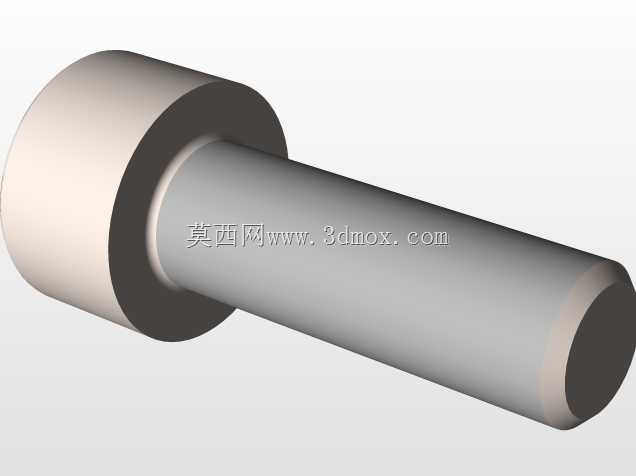

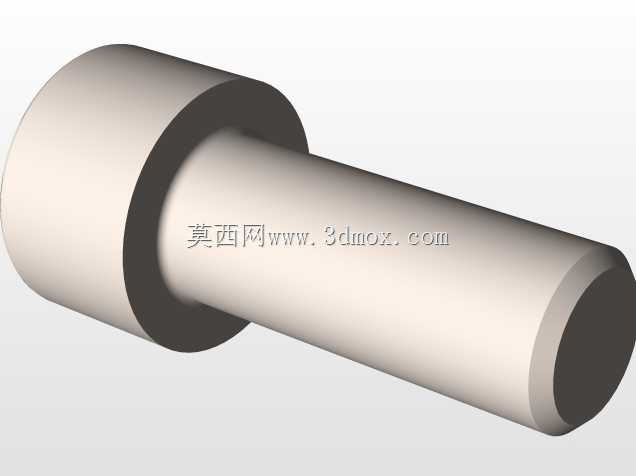

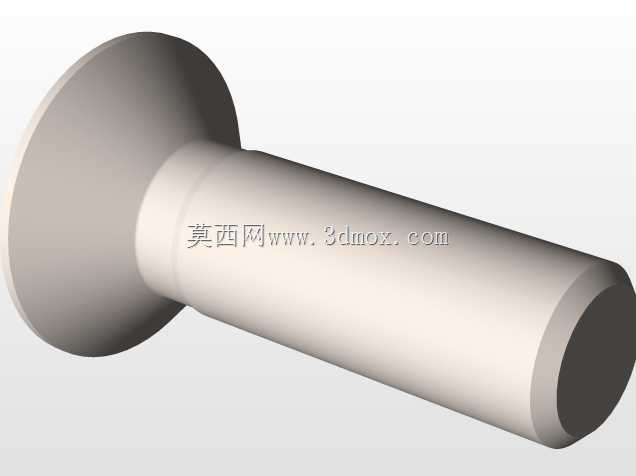

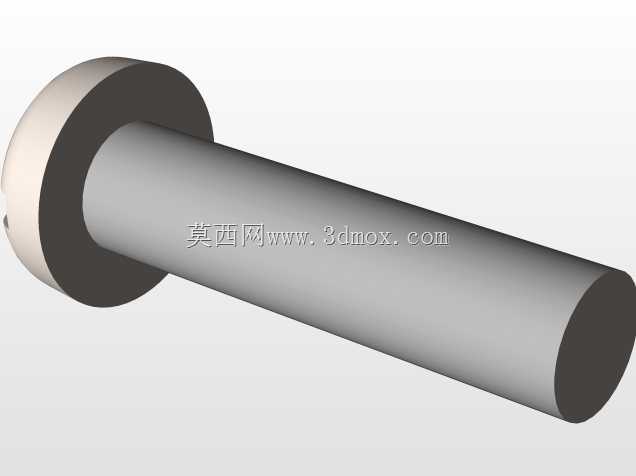

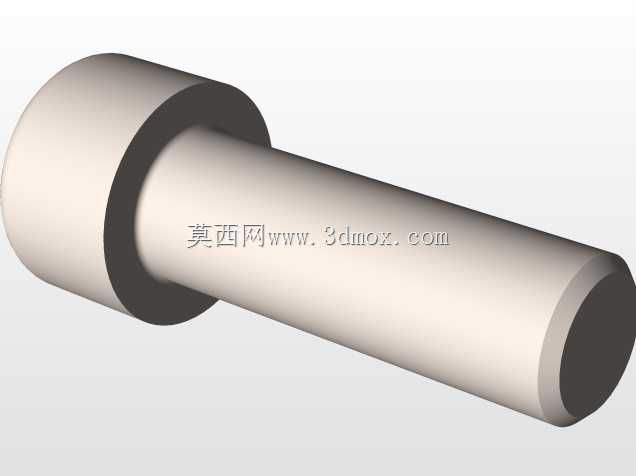

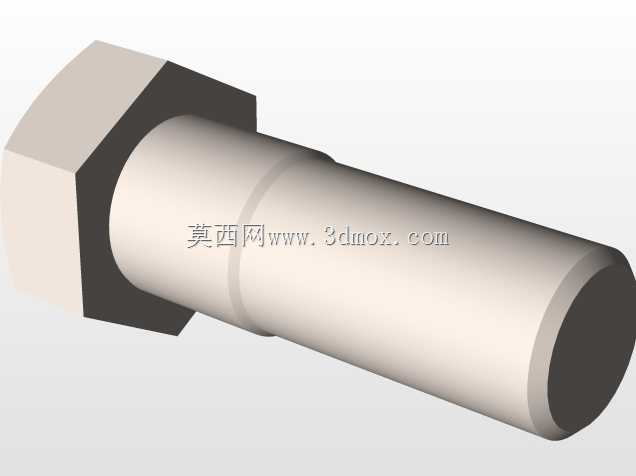

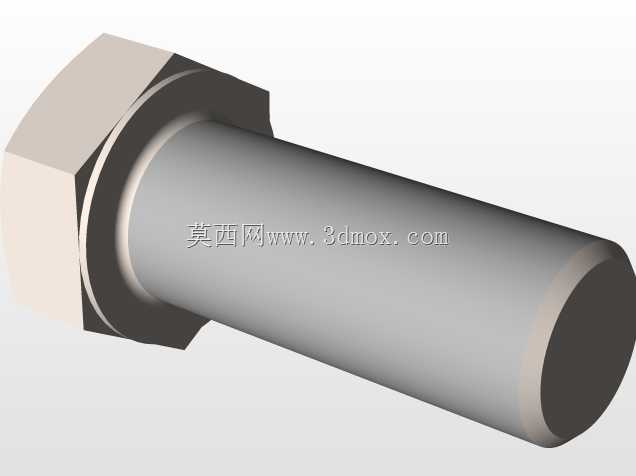

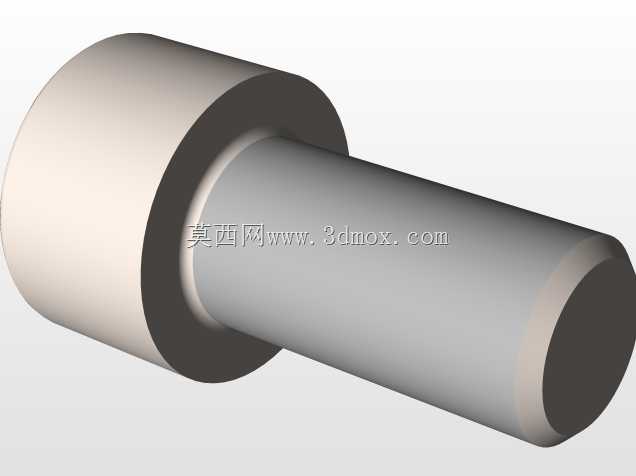

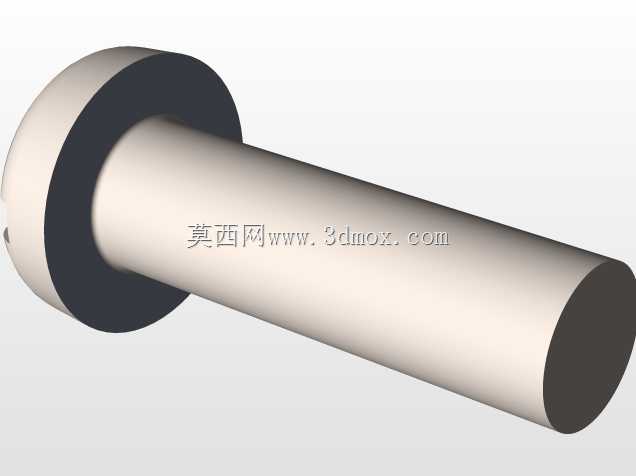

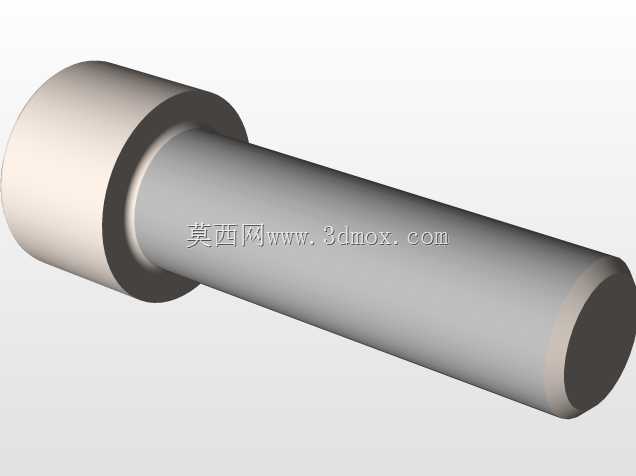

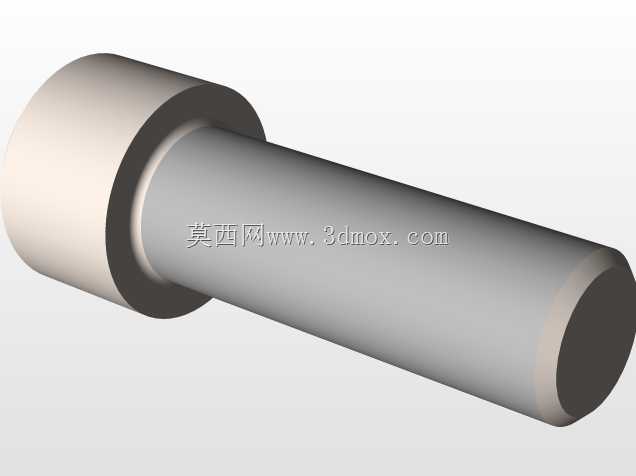

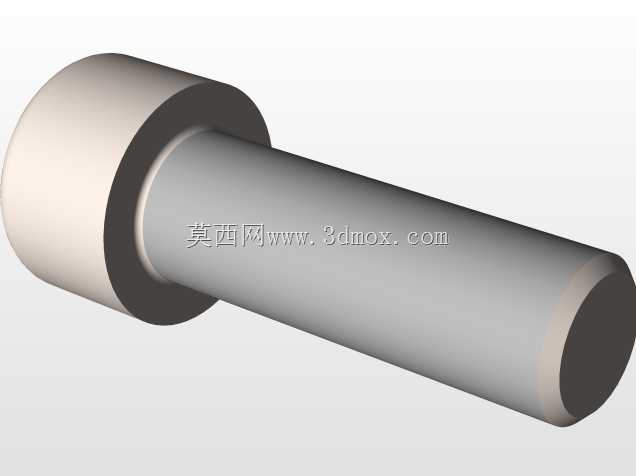

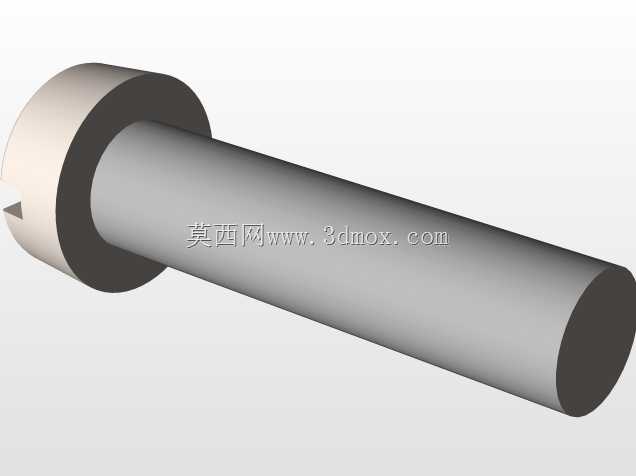

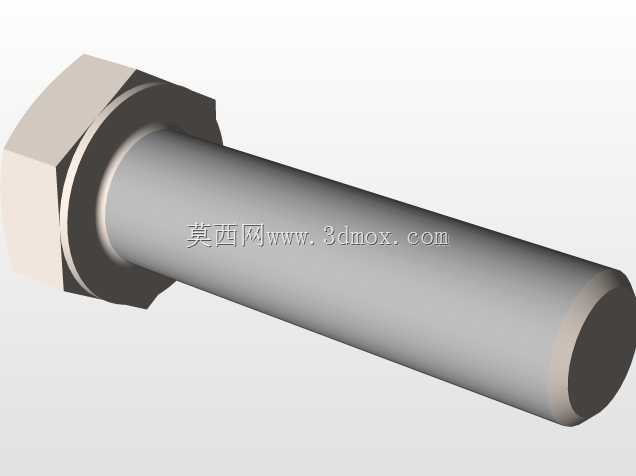

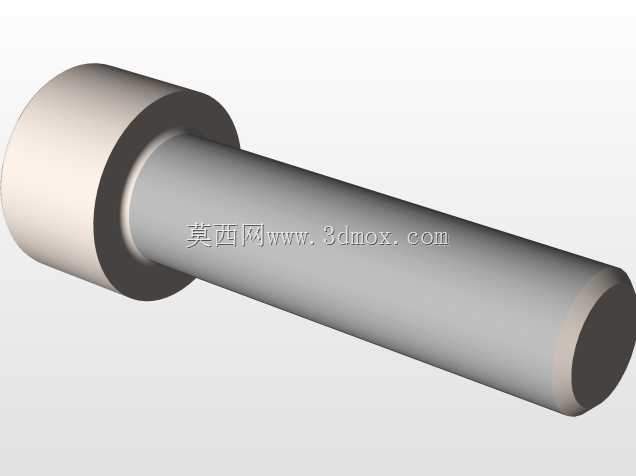

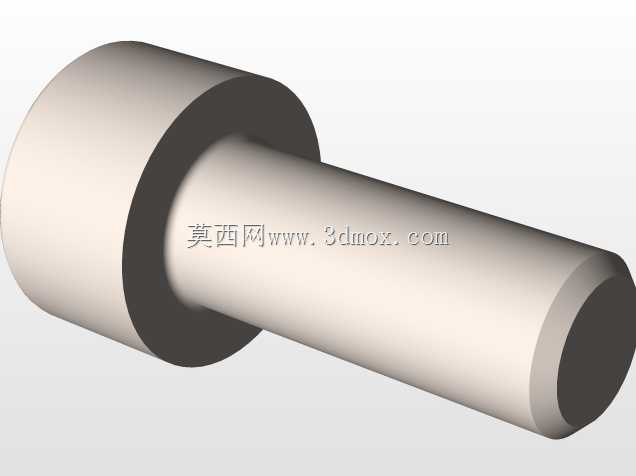

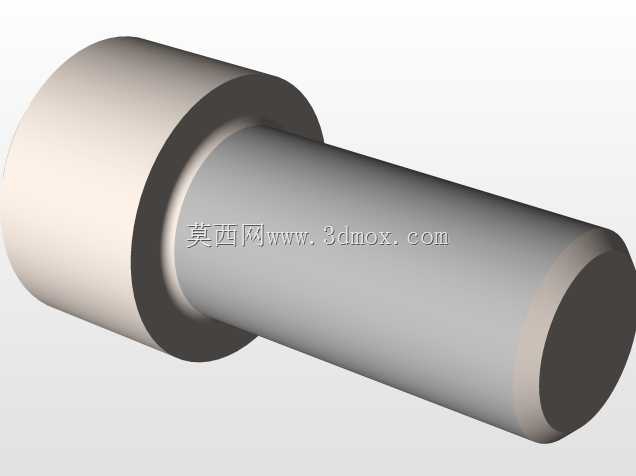

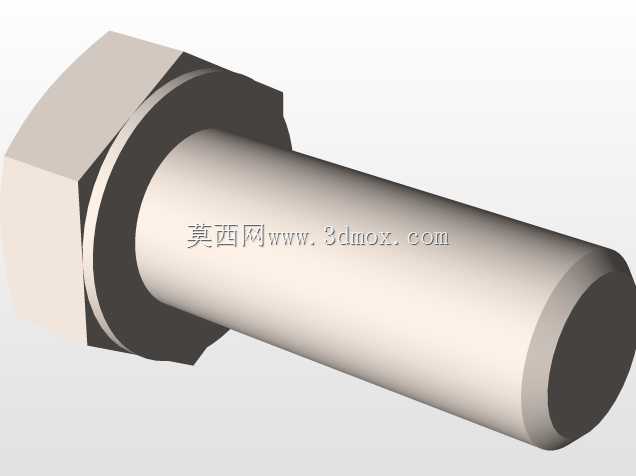

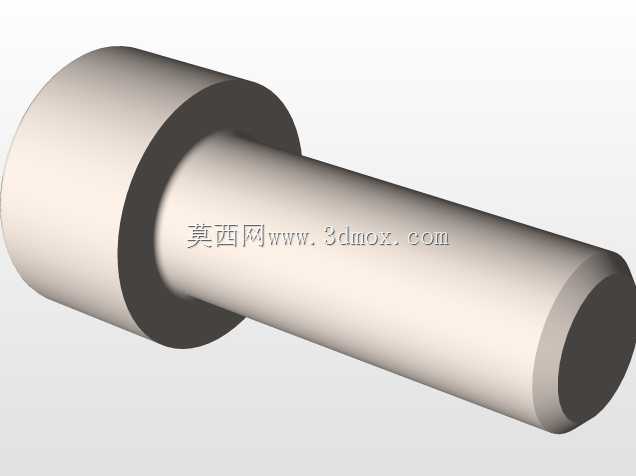

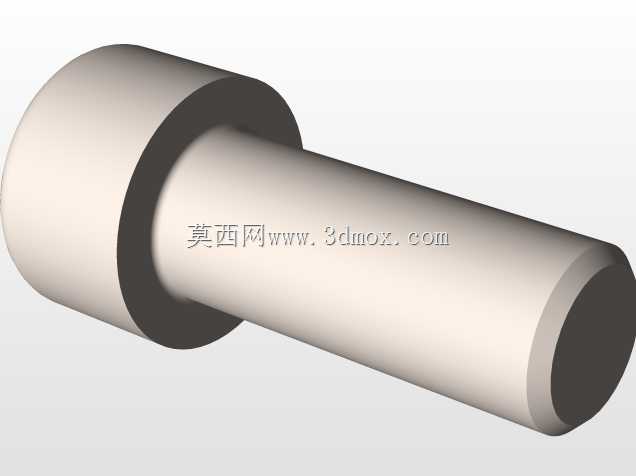

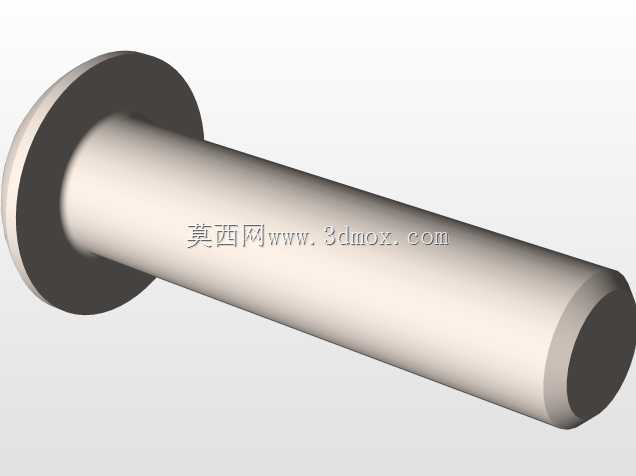

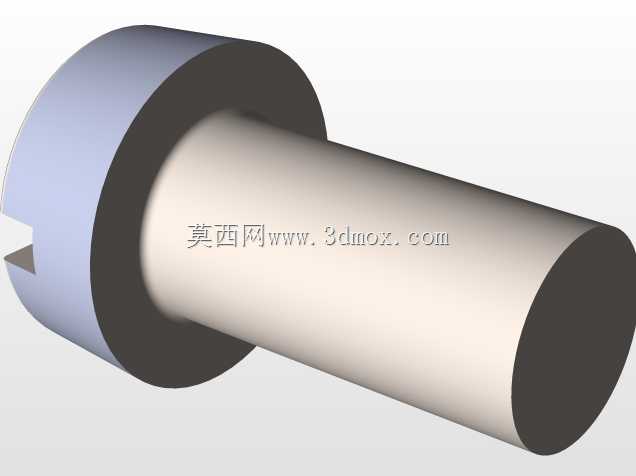

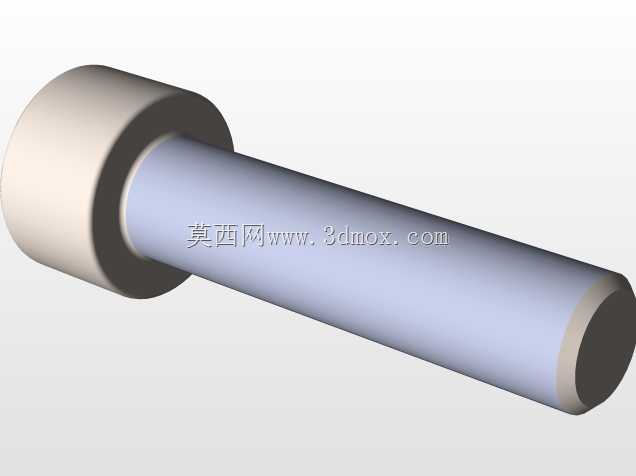

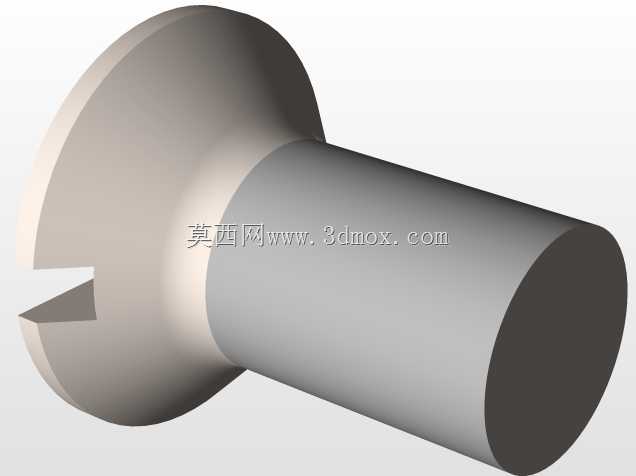

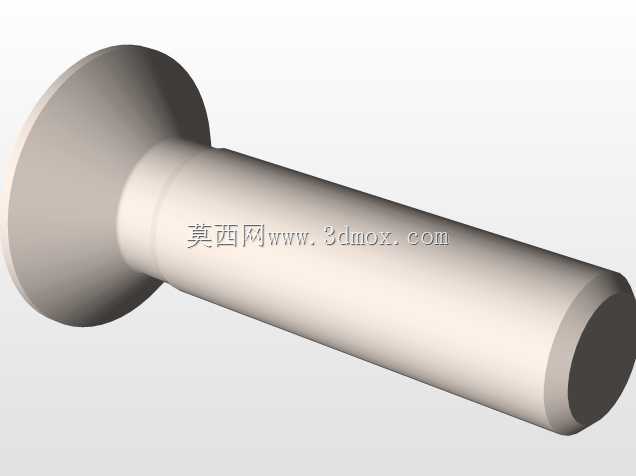

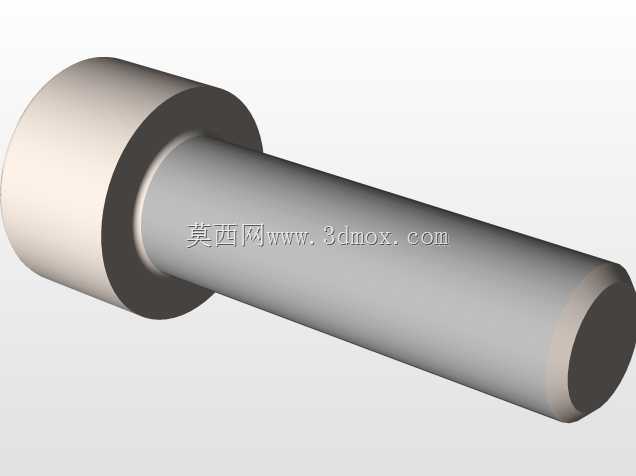

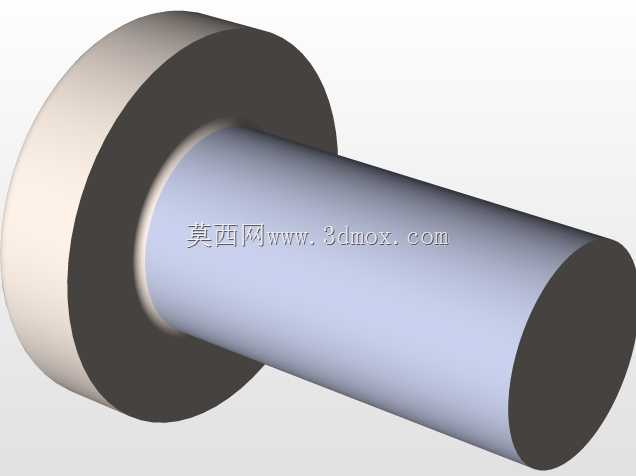

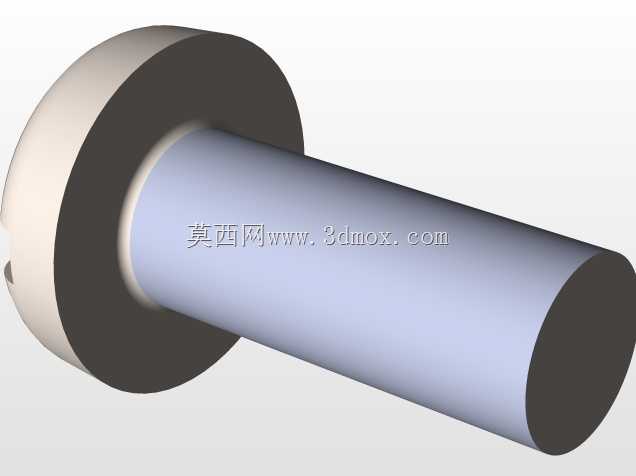

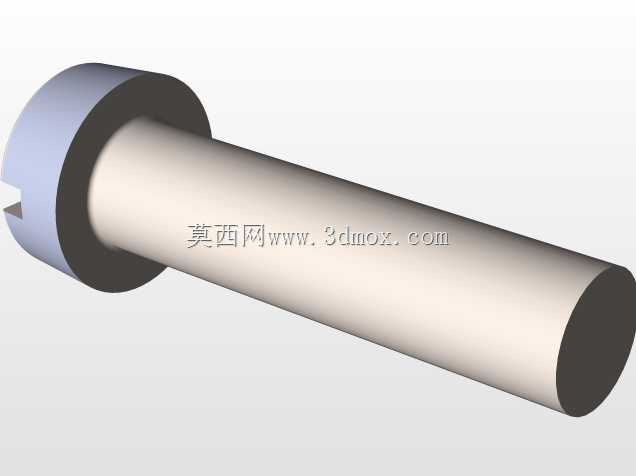

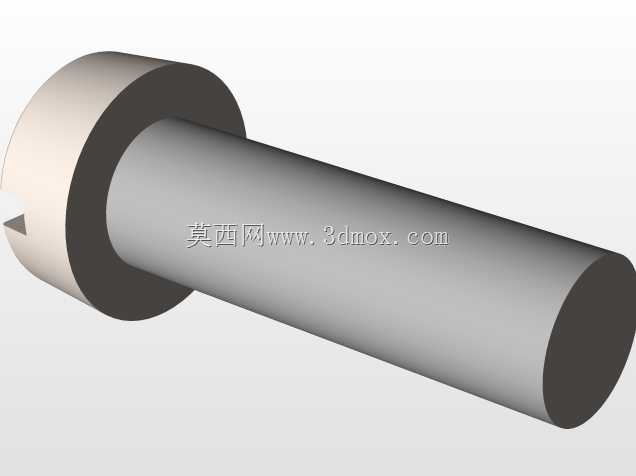

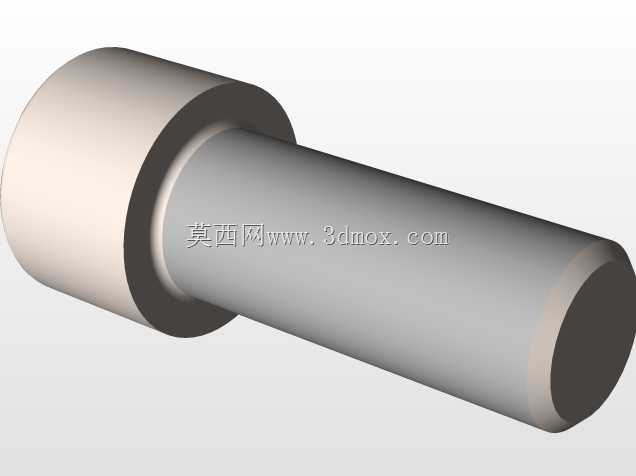

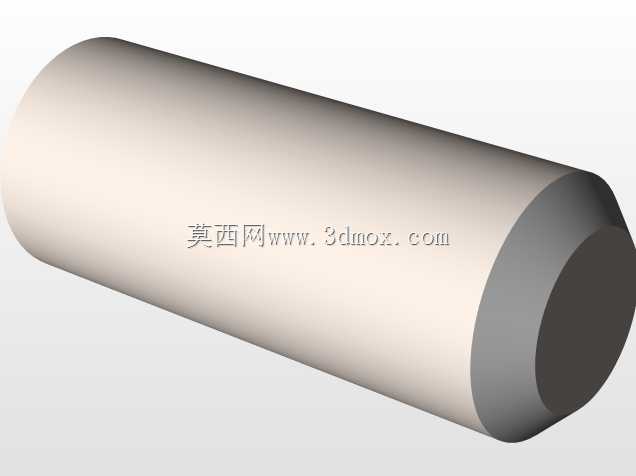

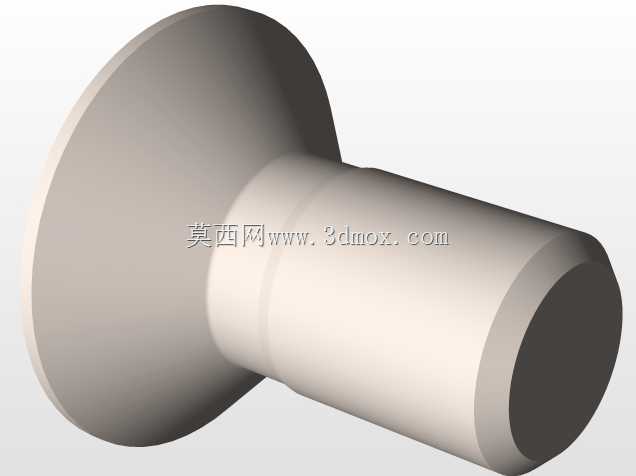

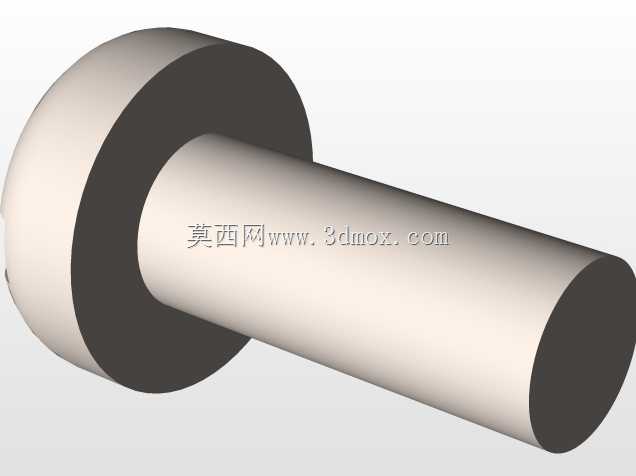

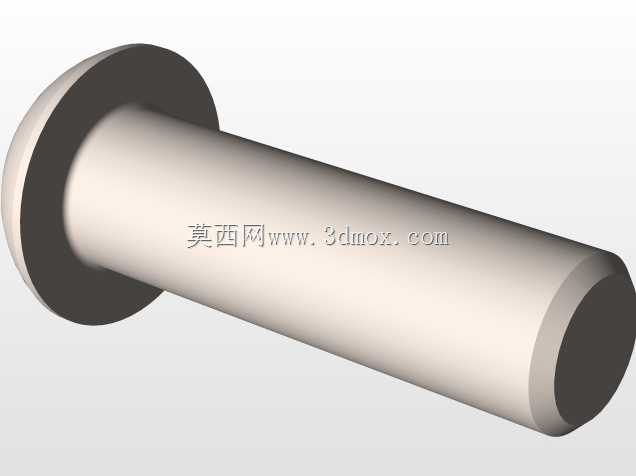

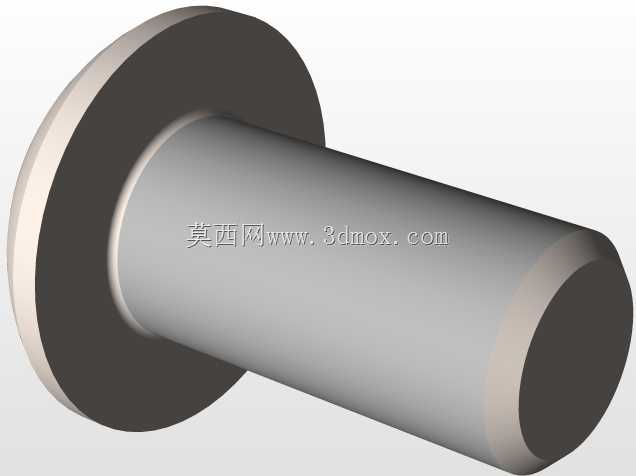

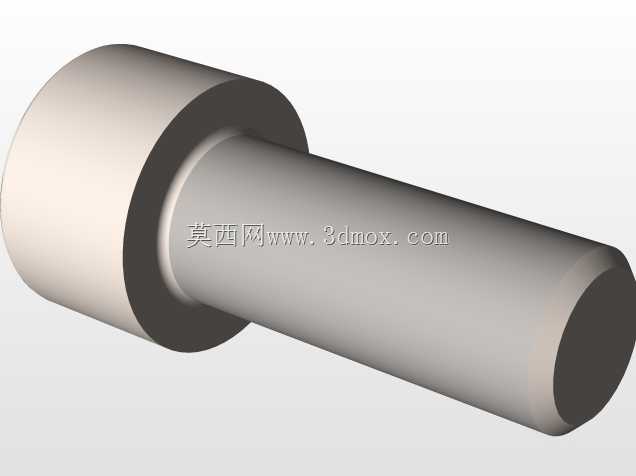

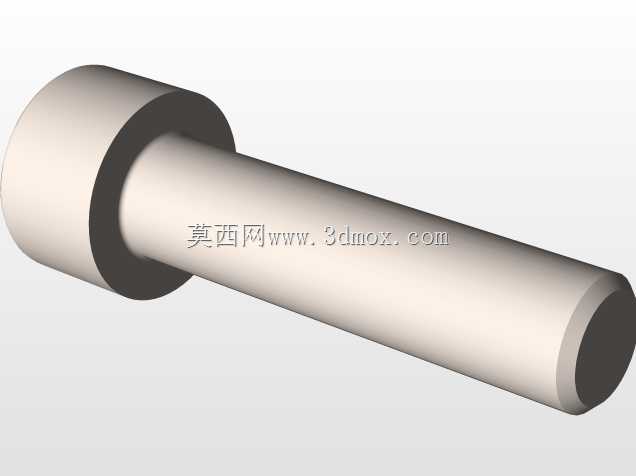

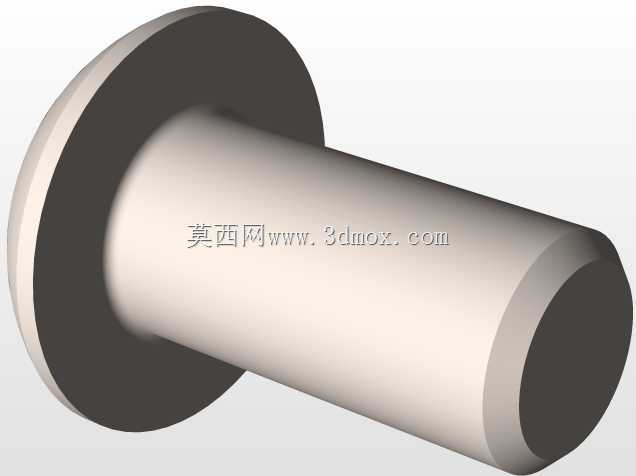

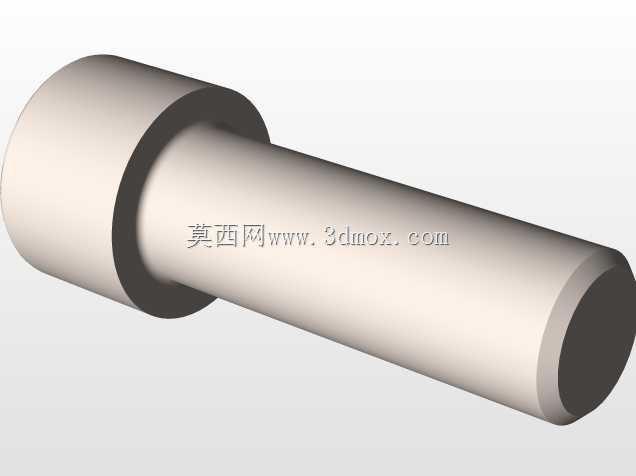

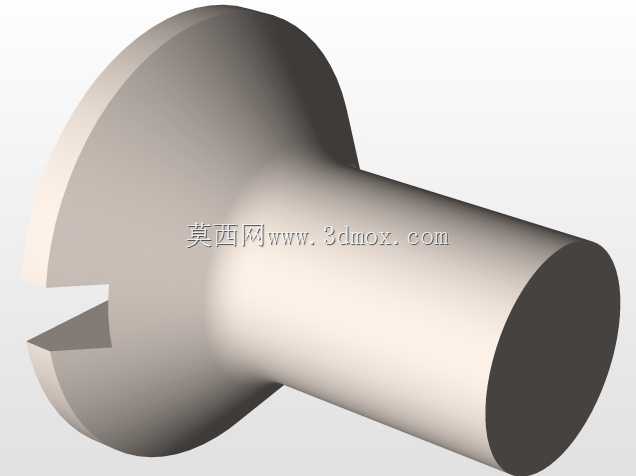

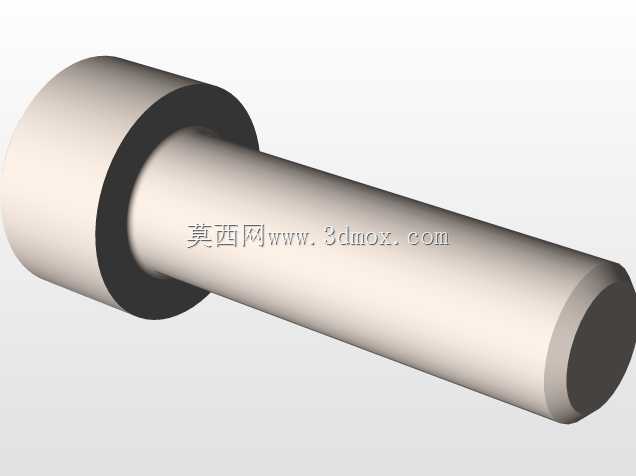

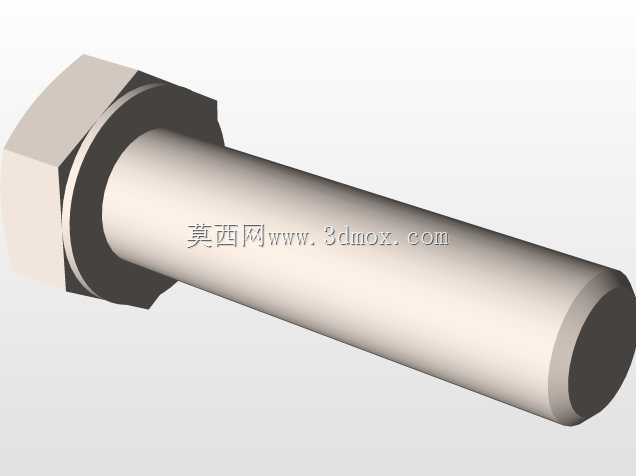

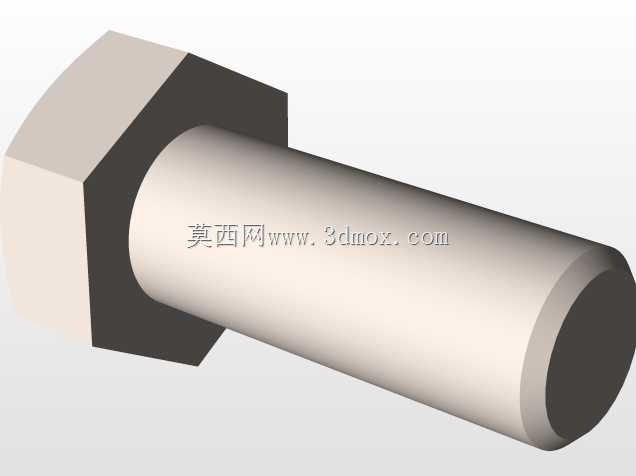

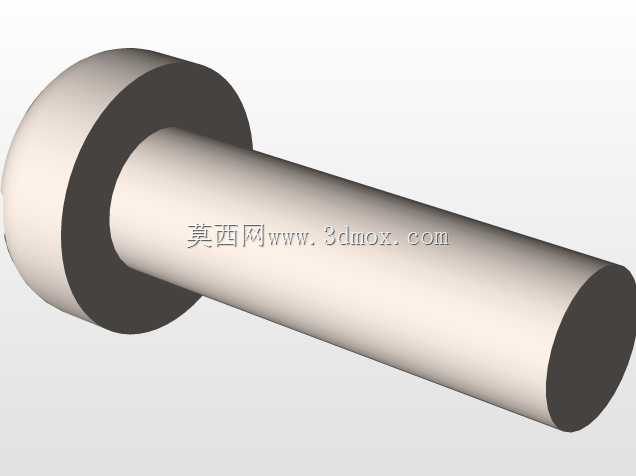

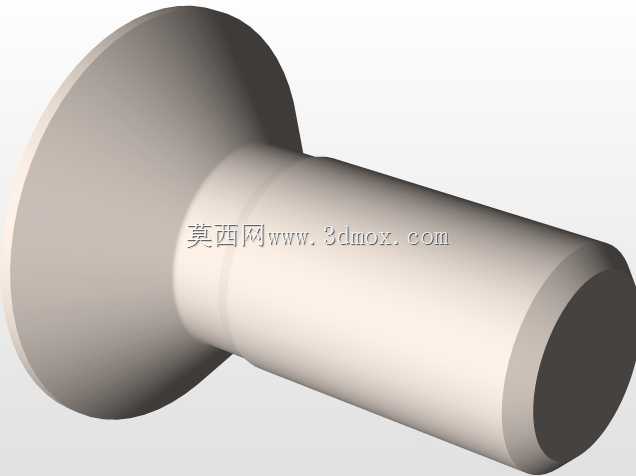

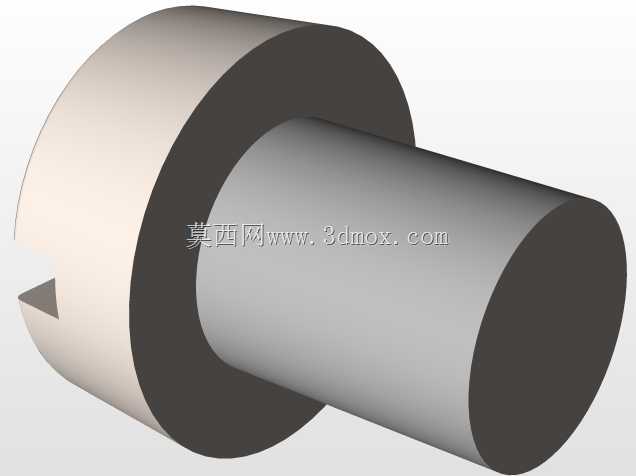

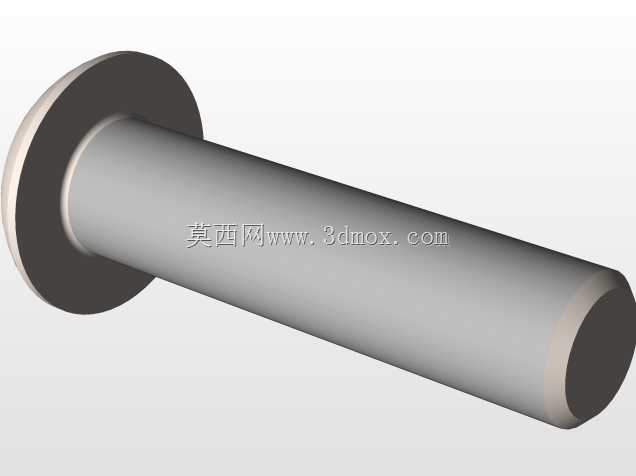

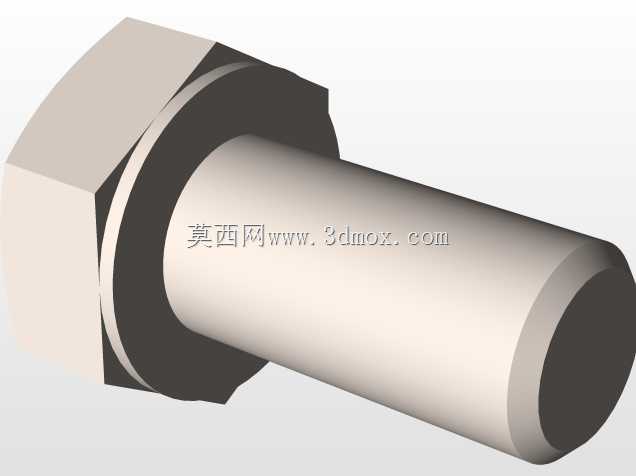

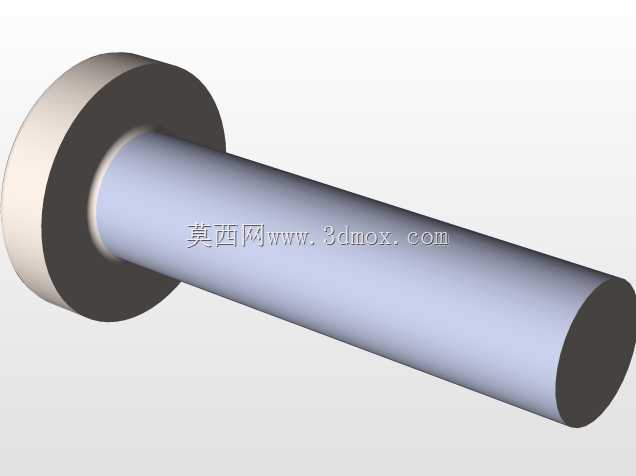

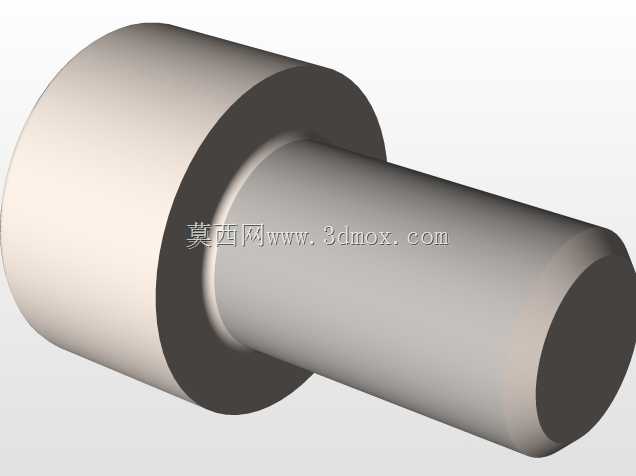

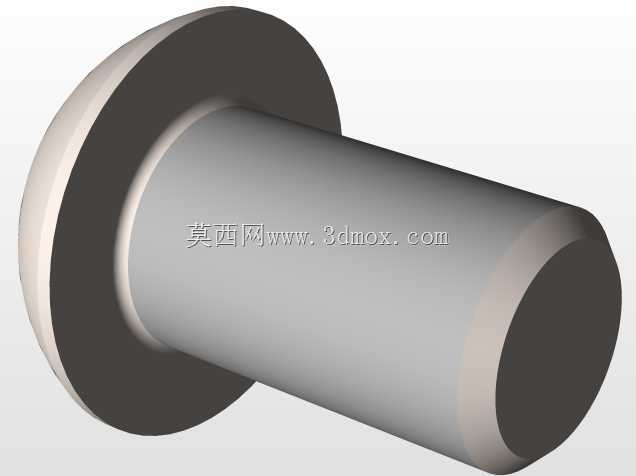

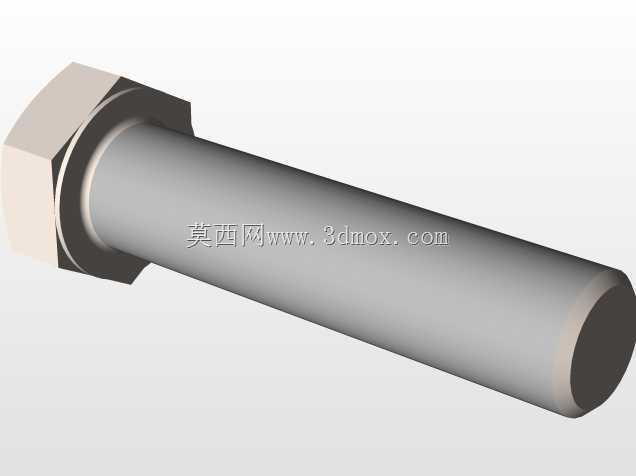

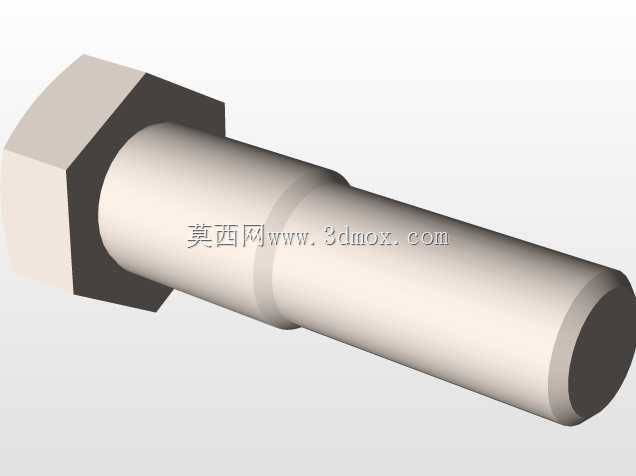

　　这套组件的设计首先从螺栓的结构边界入手，螺栓头部采用外六角带法兰面的结构形式，相比普通光杆外六角螺栓，法兰面的存在可以增大螺栓头部与被连接件的接触面积，降低接触面的压应力，避免在频繁振动或者长期载荷作用下，螺栓头部嵌入被连接件表面造成预紧力损失。螺栓杆部的尺寸设计严格遵循普通粗牙螺纹的公差配合要求，光杆段的直径略大于螺纹大径，在穿入被连接件安装孔时可以起到一定的导向作用，同时光杆段与安装孔的间隙控制在0.2-0.5mm区间，既保证装配时的穿入便利性，又能避免间隙过大造成连接副的横向错位。螺纹段的长度设计充分考虑了被连接件总厚度、垫圈厚度、螺母厚度以及拧紧后露出2-3个螺距的安全余量，不会出现螺纹拧入深度不足导致的连接强度不够，也不会因为螺纹过长造成安装时的干涉或者材料浪费。

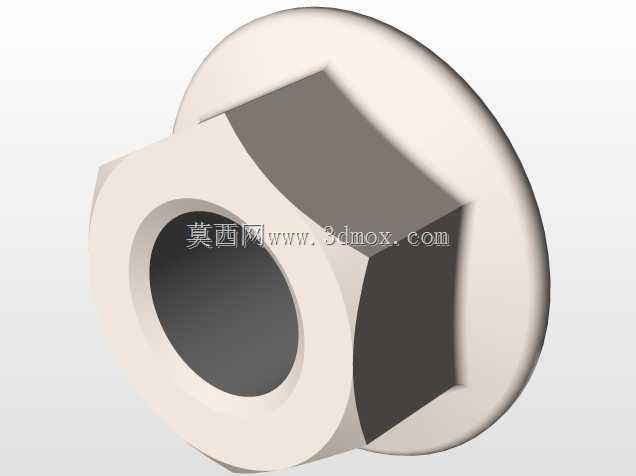

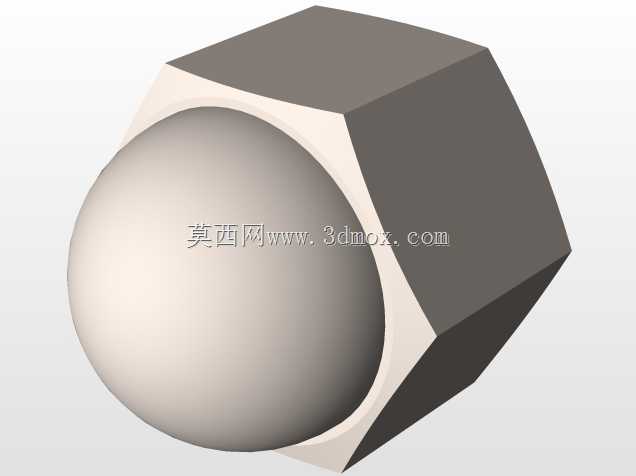

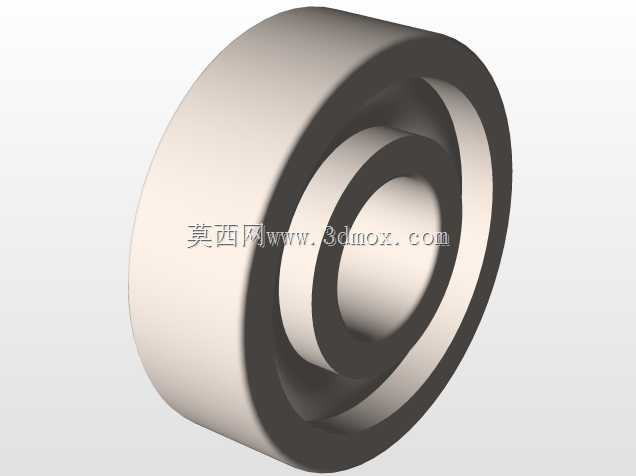

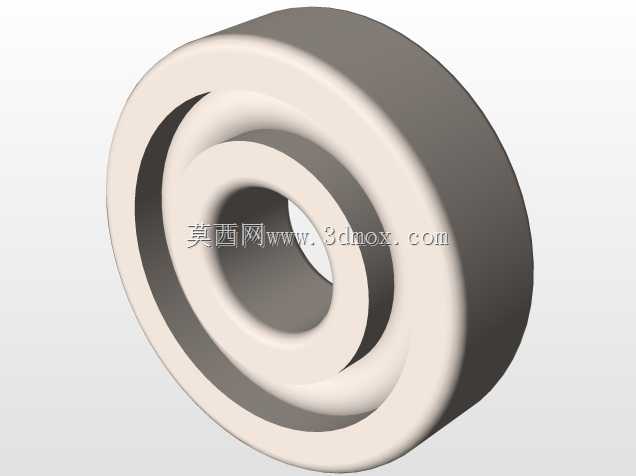

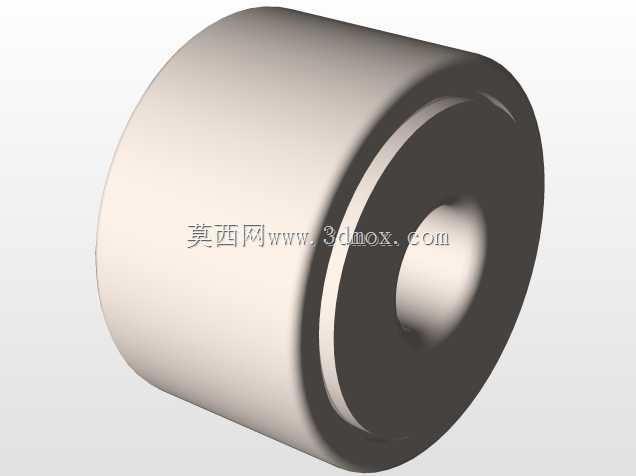

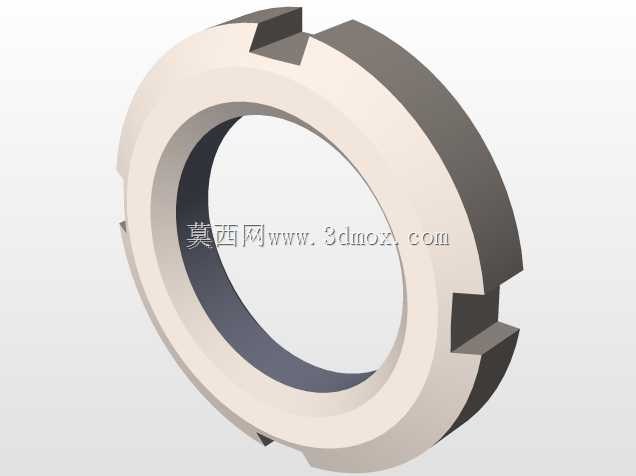

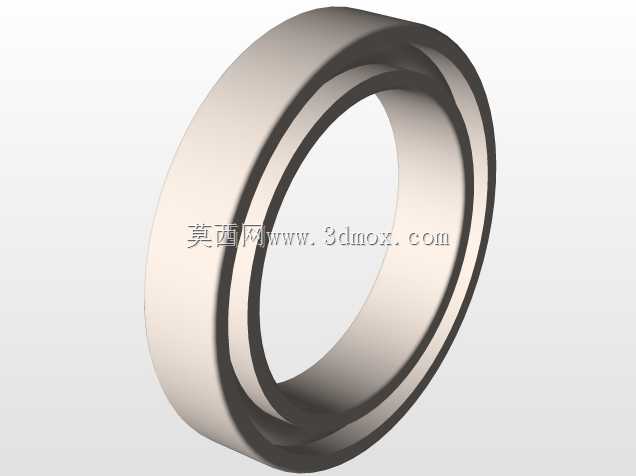

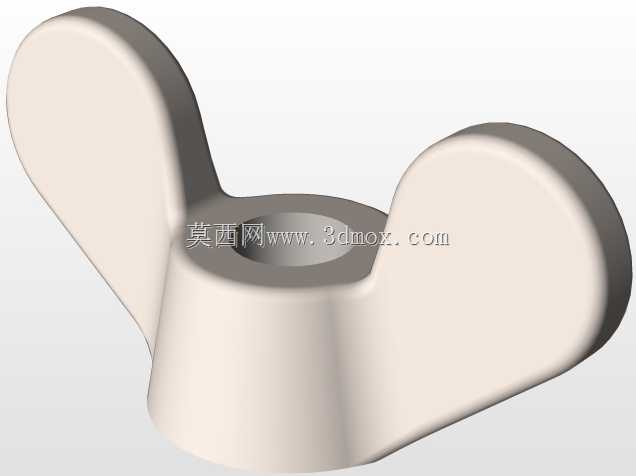

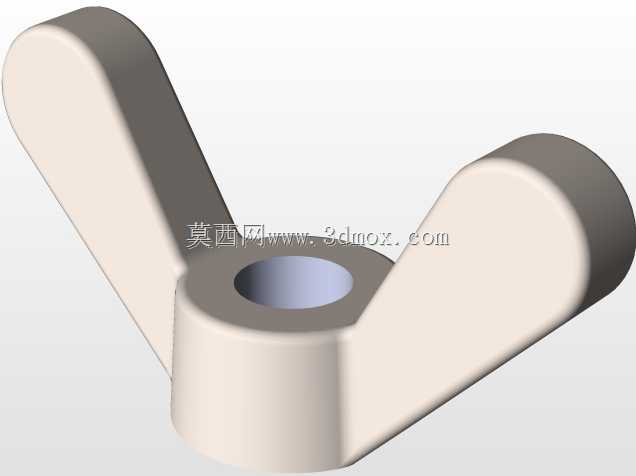

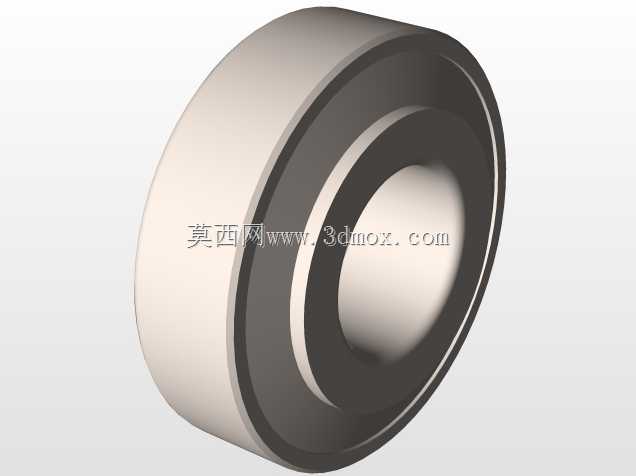

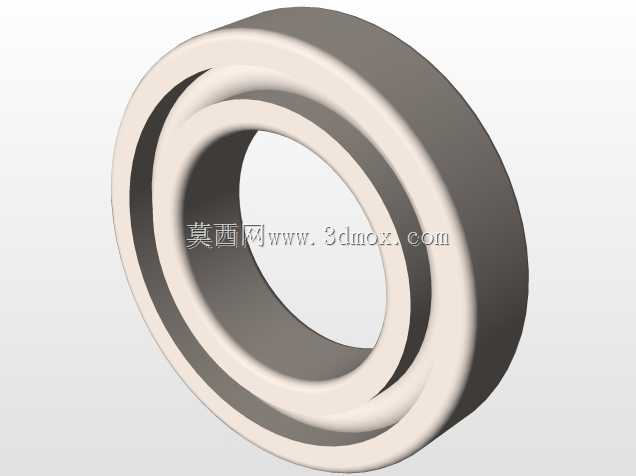

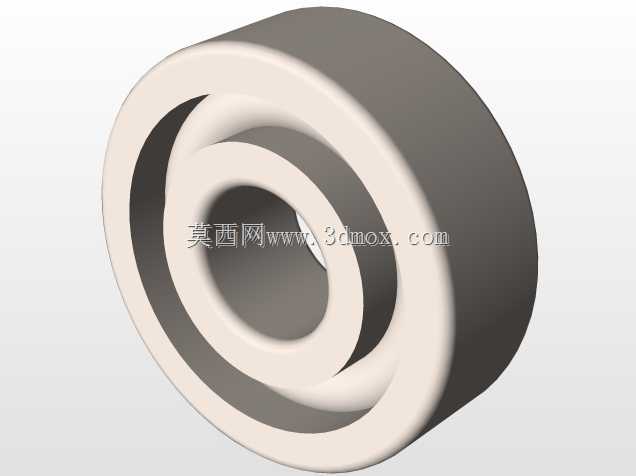

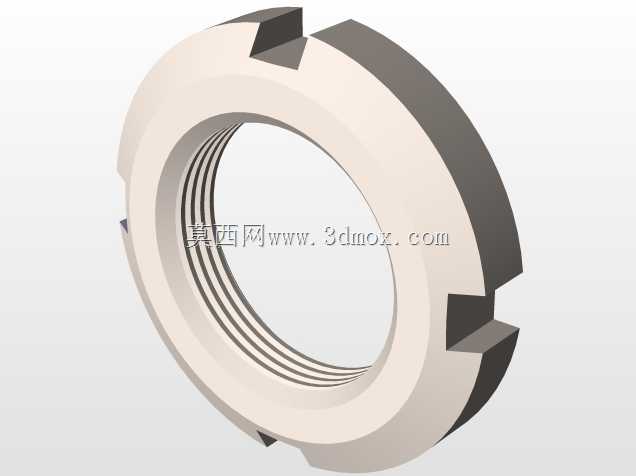

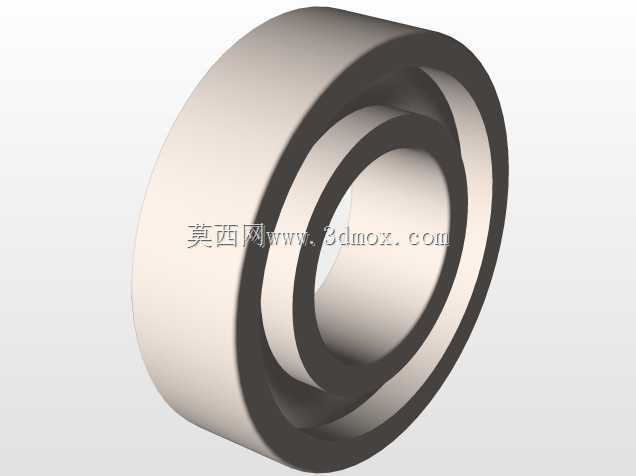

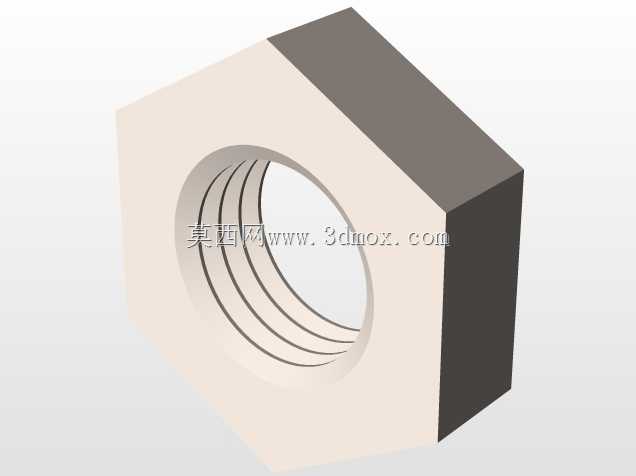

　　配套的螺母采用与螺栓螺纹精度匹配的六角厚螺母结构，相比薄螺母，厚螺母的螺纹啮合圈数更多，螺纹牙的受力分布更均匀，能承受更大的预紧载荷，适合在有振动冲击的设备连接场景使用。螺母的端面与垫圈接触的位置做了微小的倒角处理，避免装配时螺母端面的锐边切割垫圈表面，影响垫圈的受力均匀性。垫圈选用平垫圈结构，内径与螺栓光杆段采用间隙配合，外径比螺栓头部法兰面略小，两面都做了去除毛刺的平面处理，装配后可以弥补被连接件表面的平面度误差，让预紧力均匀传递到整个连接接触面，同时还能在拧紧螺母时保护被连接件表面不被划伤。

　　从实际应用场景来看，这类紧固组件可以用在机床的钣金护罩连接、输送设备的机架拼接、工装夹具的零部件固定、通用机械设备的壳体装配等多个场景。设计时充分考虑了不同安装场景的适配性，螺栓的长度规格可以根据被连接件的总厚度灵活调整，不需要改动头部与螺纹段的基础结构参数，就能适配不同厚度的连接需求。在安装边界的设计上，螺栓头部的对边尺寸、螺母的对边尺寸都严格对应标准扳手的作业空间要求，预留了足够的扳手转动空间，不会出现装配时扳手无法卡入、或者转动过程中与周边零部件干涉的问题。

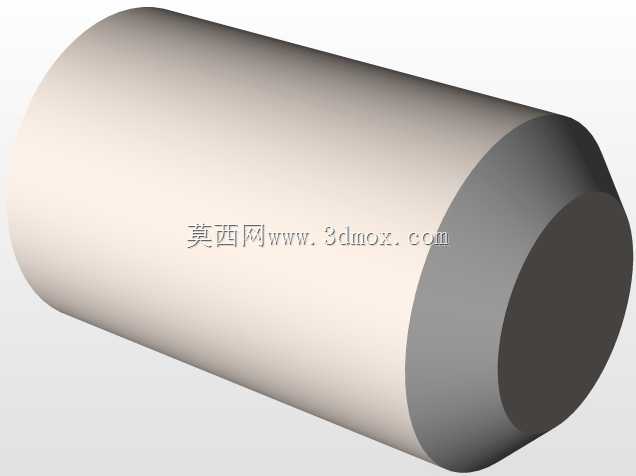

　　很多人觉得紧固件是没有技术含量的标准件，但实际做三维建模的时候，要把每个细节的尺寸公差、配合关系、工艺倒角都做准确，才能在后续的虚拟装配、干涉检查、工程图导出环节不出错。比如螺栓头部与杆部的过渡圆角，如果做的太小，会在热处理和受力时产生应力集中，容易造成螺栓头部断裂；如果圆角做的太大，又会导致螺栓头部无法贴合被连接件表面，造成连接倾斜。螺纹段的起始端做了引导锥结构，装配时可以顺利拧入螺母，不会出现螺纹错扣的问题。垫圈的厚度根据螺栓的公称直径匹配，公称直径越大的螺栓配套的垫圈厚度越厚，避免在大预紧力下垫圈发生塑性变形，导致预紧力下降。

　　在做设备的整体结构设计时，这类基础紧固件的三维模型准确性直接影响整个装配体的干涉检查结果，如果模型的尺寸和实际标准件有偏差，很可能在虚拟装配时显示没有干涉，但实际生产装配时出现扳手空间不足、螺栓长度不够或者过长的问题，造成现场装配的返工。这套模型在建模时严格遵循了紧固件的相关尺寸规范，每个结构特征都对应实际加工和装配的工艺要求，既可以直接用于装配体的连接结构搭建，也可以作为非标准紧固件设计的参考模板，调整相关尺寸参数就能衍生出不同规格、不同强度等级的紧固连接组件。

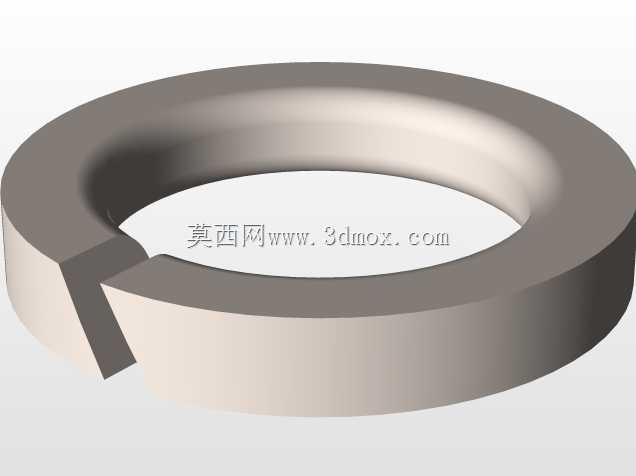

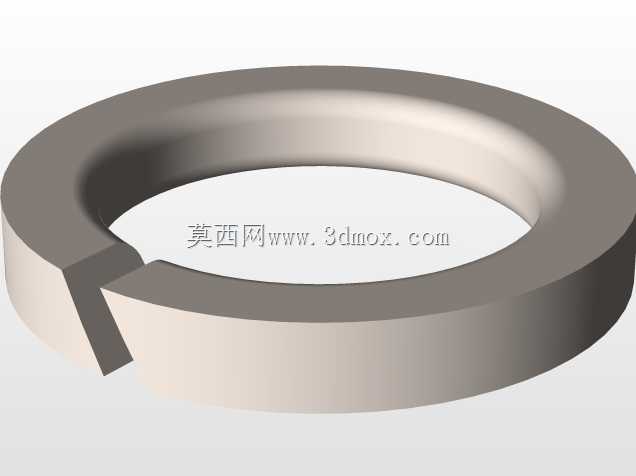

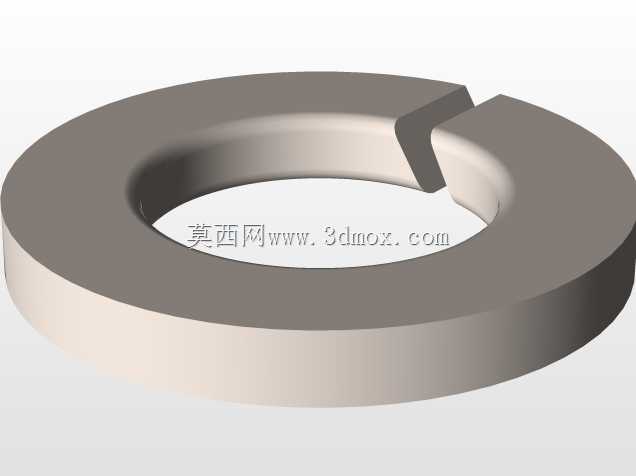

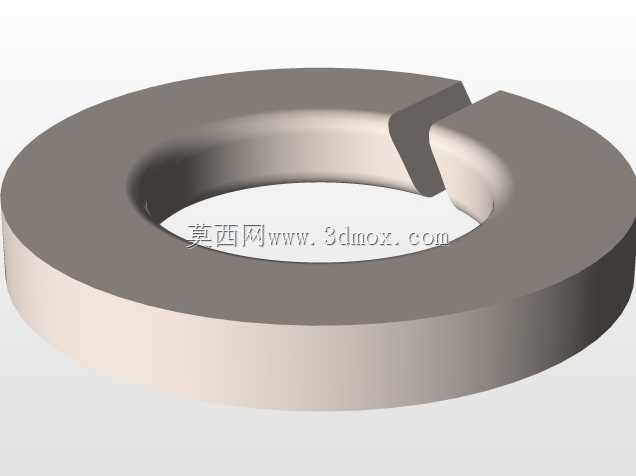

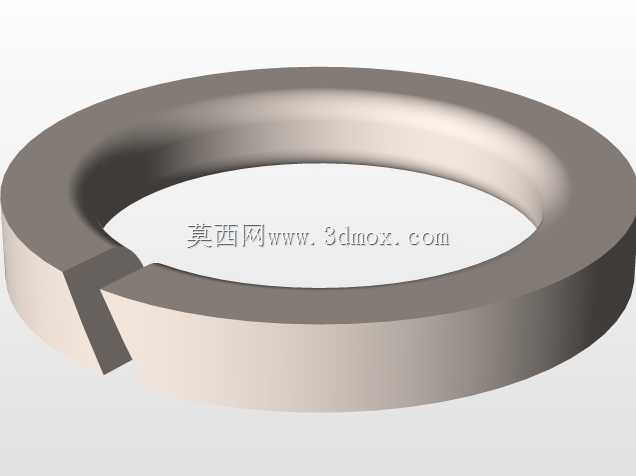

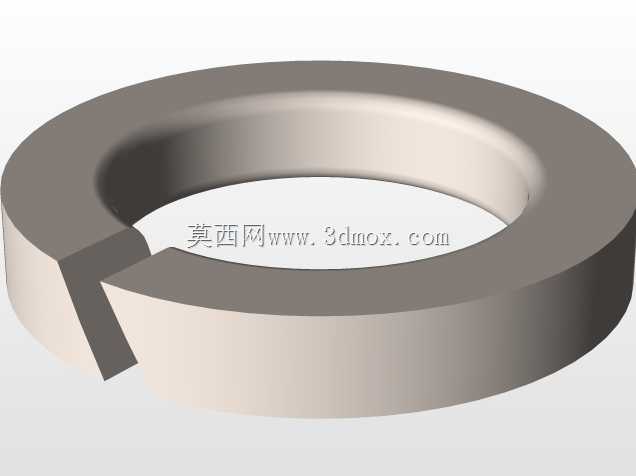

　　针对有防松需求的应用场景，这套基础组件还可以通过调整垫圈结构，更换为弹簧垫圈或者防松垫圈，不需要改动螺栓和螺母的基础结构就能实现防松功能，适配不同工况的连接需求。比如在振动较大的振动筛、破碎机等设备上，只需要把平垫圈换成弹垫或者止动垫圈，就能满足防松要求，不需要重新设计螺栓和螺母的结构，具备很强的场景适配性。在做表面处理的结构预留时，所有的棱边都做了合适的倒角，既可以去除加工毛刺，也能让电镀、氧化等表面处理的镀层更均匀，避免棱边位置出现镀层过薄或者漏镀的问题，提升紧固件的防锈能力和使用寿命。
