3/8英寸内螺纹插芯式软管接头结构

　　在气动控制系统、低压流体输送管路、小型液压辅助回路以及民用给排水、园艺灌溉的管路布设场景中，软管接头是实现硬管端与柔性软管快速可靠连接的核心基础零件，本次呈现的这款3/8规格内螺纹插芯式软管接头，正是针对中小通径管路连接需求开发的典型结构。从实际应用场景来看，这类接头常出现在车间气动工具的供气管路末端，连接空压机输出端的固定内螺纹接口与聚氨酯、PVC材质的柔性供气软管，也会用在小型液压设备的回油管路、净水设备的进出水连接、自动化设备的冷却水路布设中，适配工作压力在1MPa以内的多数低压流体输送工况，能兼顾安装便捷性与连接密封性，避免管路连接处出现渗漏、脱管等常见故障。

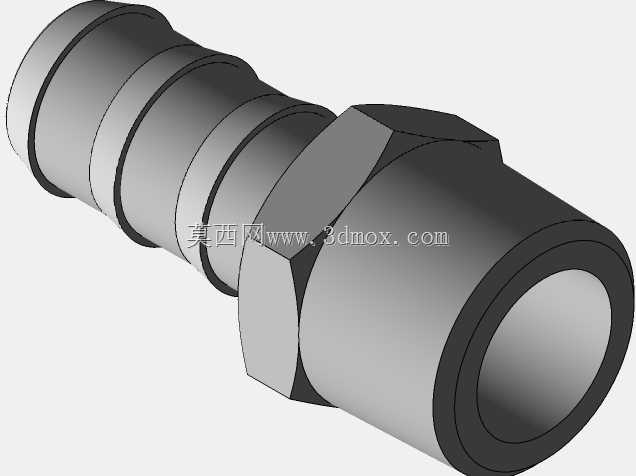

　　从结构功能特性来看，这款接头采用一端内螺纹、一端宝塔插芯的经典布局，中间设置外六角拧动段，方便使用普通活动扳手、开口扳手进行拧紧操作，无需定制专用工装即可完成现场装配。内螺纹端为标准3/8英寸管螺纹，牙型符合通用管螺纹密封要求，装配时配合生料带或密封胶即可实现与对应外螺纹接口的硬密封连接，螺纹段的长度经过合理设计，既保证足够的啮合扣数避免螺纹滑牙，又不会因为拧入深度过大顶到对侧接口的流道造成通径缩减。插芯端采用多道环形倒刺结构，也就是行业内常说的宝塔头结构，每道倒刺的外径略大于适配软管的内径，当软管套入插芯后，倒刺会嵌入软管内壁形成多道密封线，同时倒刺的逆向倾角会在软管受内压产生向外脱出的趋势时，越卡越紧，配合外置喉箍锁紧后，可承受常规工况下的管路拉脱力，避免软管在通气通水时从接头处崩脱。

　　从设计思路层面拆解，这款接头的结构完全围绕现场装配的实用性展开，没有多余的冗余结构。中间的六角段对边尺寸按照标准紧固件的尺寸系列设计，和同规格螺纹接头的扳手尺寸通用，现场装配时不需要频繁更换扳手，提升装配效率。插芯端的最前端做了小角度倒角引导，方便操作人员在没有工装辅助的情况下，徒手就能将软管顺利套入插芯，避免插芯端口的锐边割伤软管内壁造成密封失效。接头内部的流道采用等通径设计，内螺纹端到插芯端的流道没有突然的缩径或扩径结构，能减少流体在接头内部的压损，避免流体经过接头时产生紊流、噪音，对于气动回路来说，更低的压损意味着更少的能量损耗，能提升整个供气系统的效率。

　　关于外形尺寸与安装边界，这款接头的整体轴向长度控制在适配3/8通径软管的合理范围内，六角段的最大外径不会超过同规格接头的常规尺寸，在管路密集排布的场景中，相邻接头之间不会出现扳手空间不足的问题。插芯段的长度覆盖了三道环形倒刺，足够保证软管套入后的接触长度，不会因为套入长度过短导致密封不足。安装时需要注意，内螺纹端与对接外螺纹的同轴度偏差不能超过2°，否则容易出现螺纹咬合不均导致的渗漏；软管套入插芯时必须推过所有倒刺结构，直到软管端面贴紧六角段的侧端面，再在最后一道倒刺的后方安装喉箍，喉箍的锁紧力矩要控制在合理范围，既要保证锁紧力足够，又不能因为力矩过大夹裂软管或者压坏接头的插芯结构。另外，这款接头的材质默认采用金属切削加工成型，表面没有尖锐的棱角、飞边，所有过渡位置都做了小圆角处理，既避免装配时划伤操作人员，也能减少应力集中，提升接头在长期受内压、受管路振动工况下的使用寿命。在实际选型时，需要确认对接端的螺纹规格与软管的内径尺寸完全匹配，不能用大规格接头强行适配小内径软管，也不能在超过额定工作压力的工况下使用，否则容易出现接头变形、密封失效的问题。
