带出线结构的智能锁限位开关结构

　　在智能锁具的装配体系里，这类限位触发部件的作用往往容易被初入结构设计的从业者忽略，实际在量产锁具的耐久测试环节，限位结构的触发精度、安装容错率直接决定了锁舌伸缩位置反馈的可靠性，一旦出现触发偏差，轻则出现锁舌到位信号误报导致电控系统逻辑紊乱，重则出现锁体无法正常落锁的功能性故障。从实际应用场景来看，这类限位开关主要适配室内智能门锁、柜式智能锁、共享寄存柜锁体的内部安装位，负责检测锁舌的伸出、回缩两个极限位置，给主控板传递到位电信号，替代传统的机械触片结构，相比老式触片，这类带密封外壳的结构在锁体内部的多尘、偶尔凝露的环境里，使用寿命能提升三倍以上。

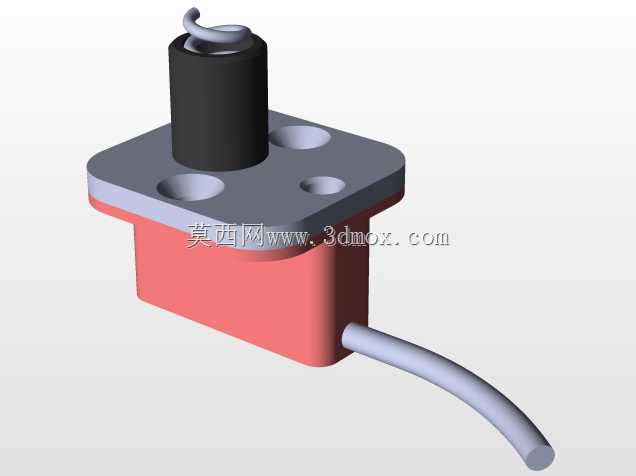

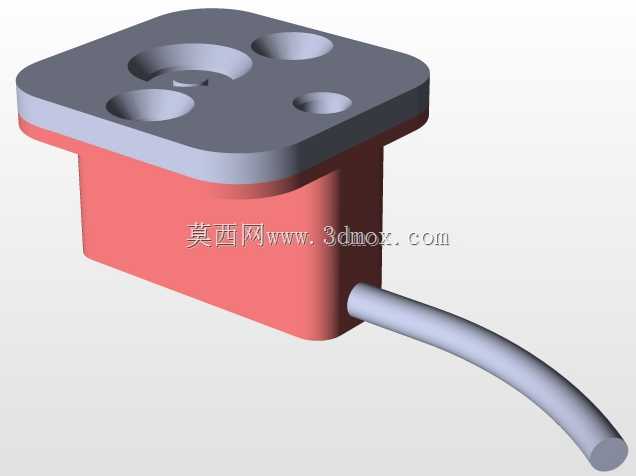

　　从结构设计的思路来看，这款开关的主体外壳采用上下分层的结构设计，上部的安装基准面做了四个沉头安装孔位，安装时可以直接通过M3的沉头螺丝将开关固定在锁体内部的塑料安装筋位上，沉孔的深度做了精准控制，螺丝锁紧后头部不会高出安装基准面，避免和锁体内部的其他运动部件产生运动干涉。上部的安装面中间预留了触发部件的安装沉槽，触发头的伸缩行程控制在2mm以内，这个行程参数是经过多轮锁体适配测试确定的——行程过短会导致锁舌加工公差带来的触发失效，行程过长则会增加触发按压力度，导致锁舌运动过程中阻力过大，影响锁具的开锁手感。

　　外壳下部的腔体用来容纳内部的触发弹片、接线端子等电气部件，腔体和上盖之间做了一圈止口配合结构，装配时可以通过超声波焊接实现接缝密封，避免锁体内部的金属碎屑、润滑脂渗入开关内部造成触点接触不良。侧面的出线位置做了圆弧过渡的出线护套结构，护套和线缆之间采用过盈配合，既可以避免线缆反复弯折出现线芯断裂，也能提升出线位置的密封性能，线缆的出线方向垂直于安装基准面，适配锁体内部的走线空间，不会和锁舌的运动路径产生重叠。

　　从安装边界尺寸来看，这款开关的整体安装面为近似方形结构，长宽尺寸控制在30mm级别的区间，整体高度（不含线缆）控制在20mm以内，完全适配主流智能锁体内部的预留安装空间，不需要额外对锁体结构做改模处理。安装孔的孔距按照通用锁具的安装筋位标准做了适配，四个孔位对称分布在安装面的四个角，安装时不需要额外做定位治具，工人手工装配即可快速对准孔位，能有效提升产线的装配效率。

　　在功能特性上，这款开关的触发压力控制在1.5N左右，触发时的反馈手感清晰，内部触点采用银合金材质，接触电阻稳定在50mΩ以下，能通过锁具主控板的弱电流信号检测，不会出现信号衰减的问题。开关的触发寿命按照国标要求做了冗余设计，能承受超过10万次的触发动作，完全覆盖智能锁的全生命周期使用需求。在实际选型适配时，结构工程师只需要确认锁舌的触发凸台位置和开关触发头的相对位置即可，不需要额外调整开关的内部结构，这款模型的结构细节完整还原了实际量产件的所有装配特征，包括止口的尺寸公差、沉孔的倒角、出线护套的拔模斜度，在做锁体整体装配干涉检查时，可以直接调用这个模型进行虚拟装配，提前排查安装空间不足、触发位置偏移等潜在设计问题，减少后续打样改模的次数。

　　很多新手设计师在做锁具结构设计时，往往会随意选用通用型的限位开关，忽略了开关出线方向、安装孔位和锁体内部结构的适配性，等到打样阶段才发现线缆和锁舌运动路径干涉，或者安装螺丝和内部PCB板产生冲突，这类专门针对锁具场景优化的限位开关结构，在设计之初就充分考虑了锁体内部的狭小安装空间，把所有可能出现干涉的结构都做了避让处理，上部安装面的边缘做了R1.5的圆角处理，避免安装时刮伤锁体内部的导线绝缘层，下部腔体的侧壁做了均匀的1.5mm壁厚设计，既保证了外壳的结构强度，也不会因为壁厚过大占用额外的安装空间。出线护套的长度做了8mm的延伸设计，线缆从护套引出后有足够的弯折缓冲长度，即使产线装配时线缆被拉扯，受力点也会集中在护套位置，不会直接拉扯到内部的接线端子，避免出现接线松脱的问题。
