流线型小型遥控休闲快艇结构设计

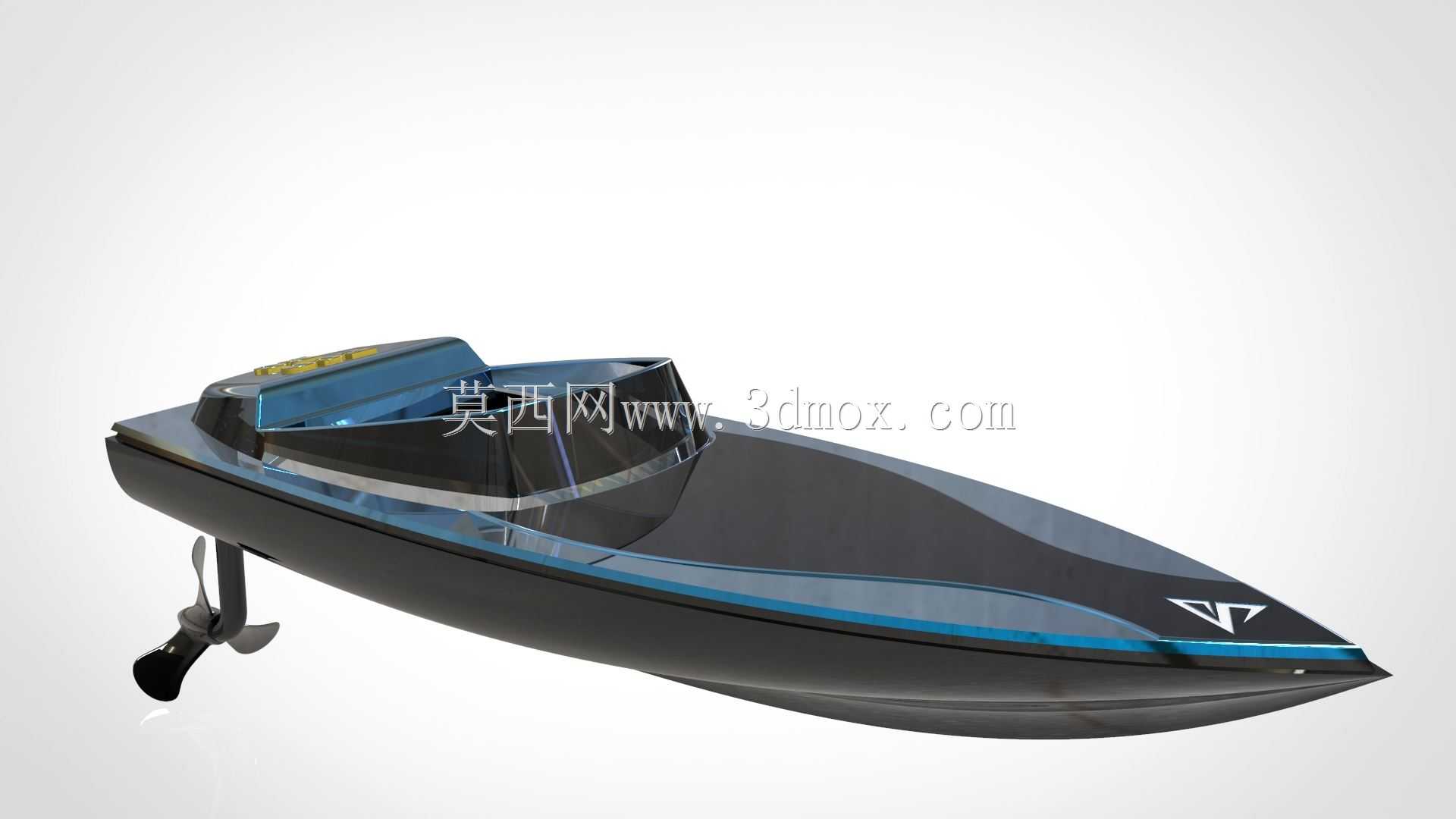

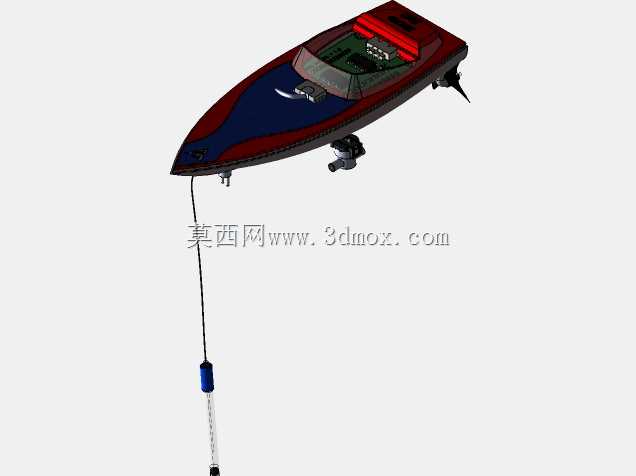

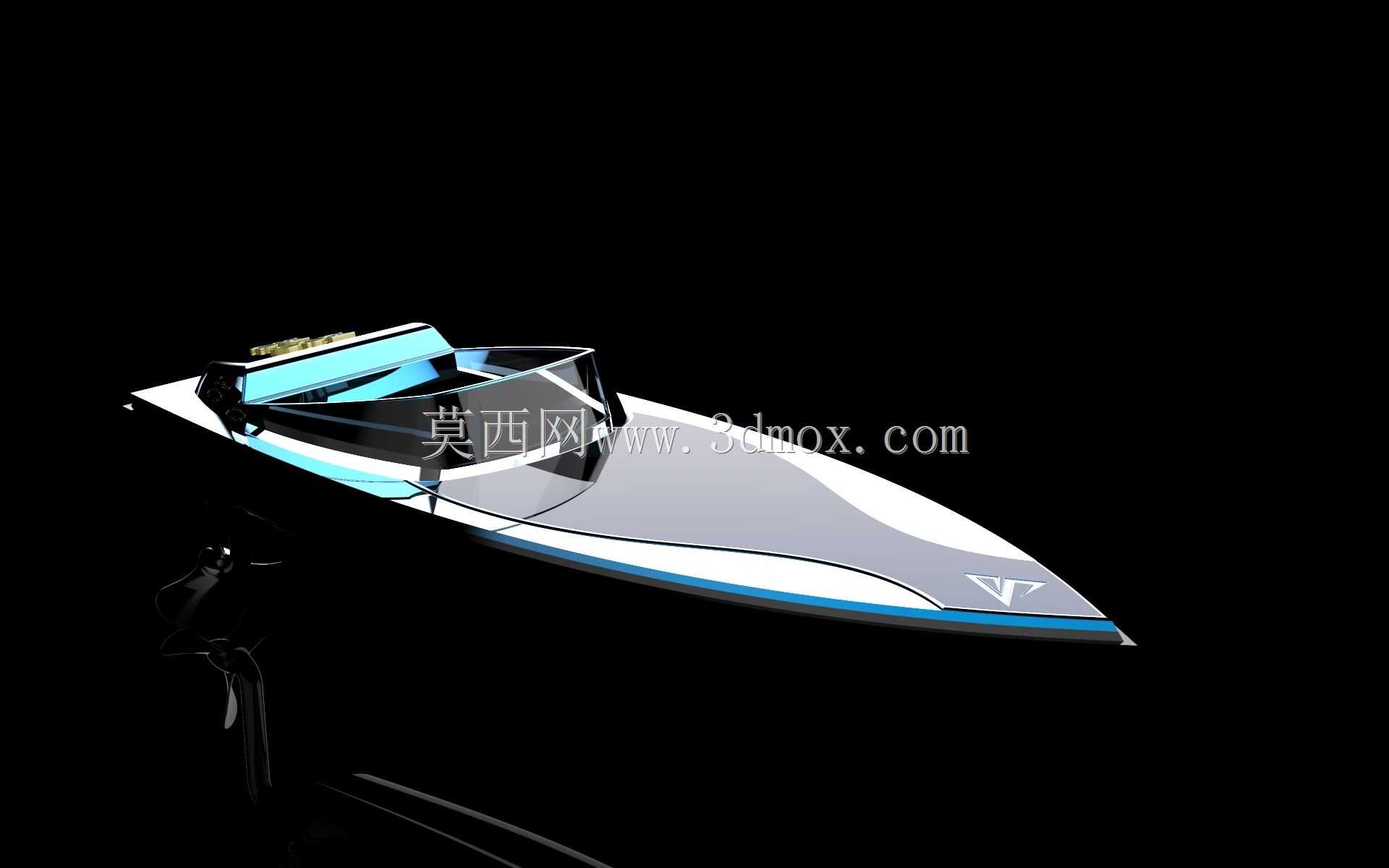

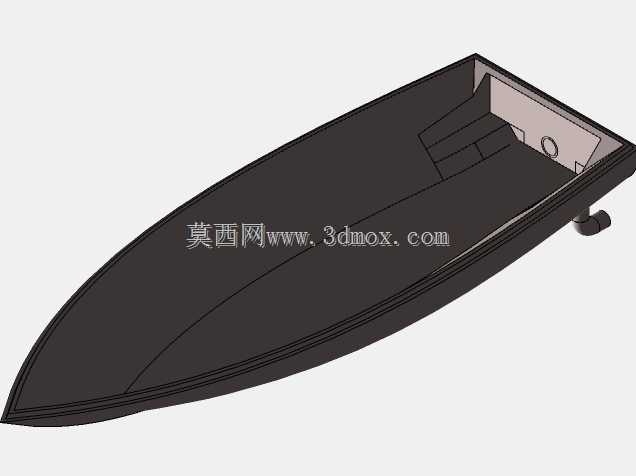

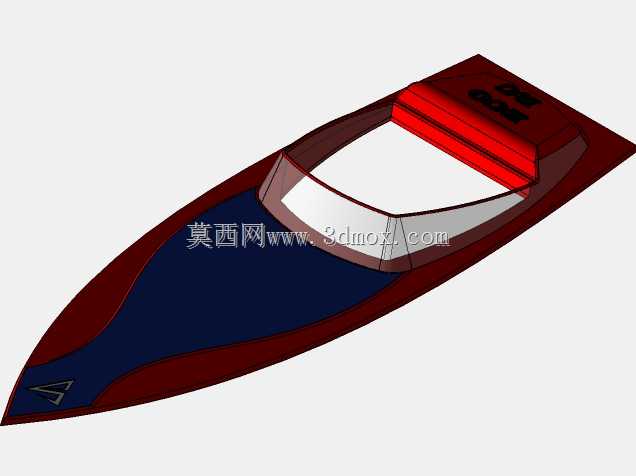

这款小型遥控快艇的三维结构设计，首先围绕近岸浅水环境的休闲操控、模型竞赛两类核心应用场景展开，在前期方案阶段就把船体水动力特性作为核心设计锚点，没有照搬传统民用船舶的大长宽比构型，而是针对遥控状态下的高速转向、抗浪需求调整了船体线型。从实际使用维度看，该艇主要面向静态展示、浅水区域遥控航行两类用途，因此在结构设计上做了多层适配：船体上层采用一体化流线型座舱罩设计，曲面过渡全程做了曲率连续处理，既可以降低航行过程中的迎风阻力，也能避免高速航行时水流在船体表面形成紊流，影响航向稳定性。船体主舱内部预留了标准的动力组件安装边界，包括电池仓、舵机安装位、螺旋桨传动轴的穿舱密封位，所有安装面都做了平面度公差预留，方便后期装配时直接适配市售的标准遥控动力套件，不需要二次打磨修配。船底采用深V型滑行面设计，在静水环境下加速到一定航速时可以快速抬升船体，降低航行阻力，同时船艉两侧设置了小型压浪条结构，能够在高速转向时抑制船侧的水流上翻，减少横摇幅度，提升操控的精准度。外形尺寸上，该艇整体长度控制在适合单人手持操控的区间，宽度匹配常规遥控动力组件的安装跨度，船体吃水深度设计较浅，能够在水深不低于十五厘米的平静水域正常航行，不会因为水下杂物剐蹭损坏螺旋桨结构。船体的分件设计采用上下壳扣合的结构，接缝位置沿着船体侧面的水线以上区域布置，既可以降低航行时的进水风险，也方便后期打开舱盖调整内部的动力组件、更换电池。座舱区域的透明罩做了内嵌式安装设计，边缘预留了密封胶条的安装槽，能够避免航行时溅起的水花进入舱内损坏电子元件。船艏位置做了加厚的防撞结构设计，在靠近岸边操控发生轻微碰撞时，能够吸收冲击能量，避免船体外壳出现开裂变形。船艉的螺旋桨安装位置做了凹陷式防护设计，既可以保证螺旋桨的水流推进效率，也能避免航行时螺旋桨剐蹭到水下的障碍物造成桨叶断裂。整个船体的曲面建模全程遵循可生产的工艺要求，所有曲面的拔模角度都做了统一调整，如果需要制作实物样机，可以直接导出模型用于3D打印或者注塑开模，不需要额外做工艺补正。转向舵的安装位设置在螺旋桨后方的正中心位置，舵叶的转动角度范围做了机械限位设计，避免大角度转向时出现舵机卡死或者船体侧翻的情况。
