标准型滚珠丝杠传动组件结构设计

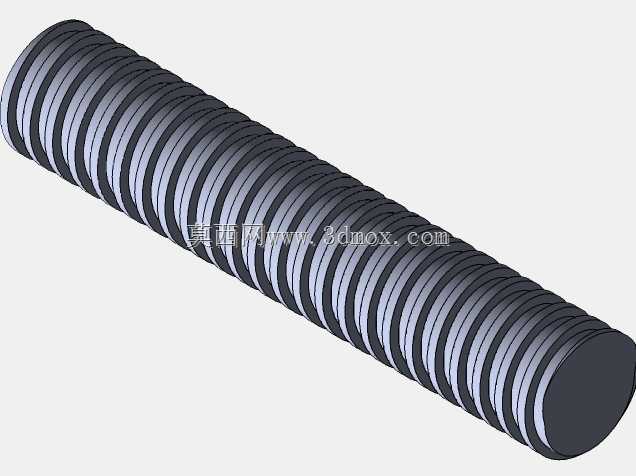

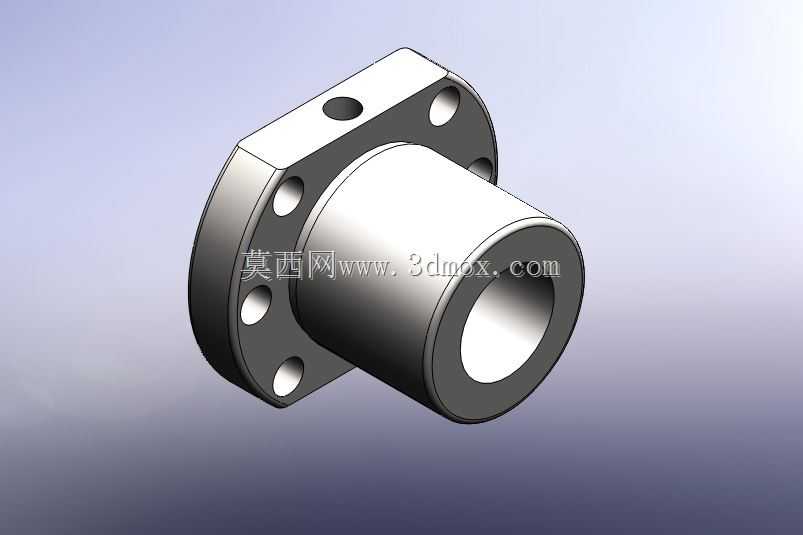

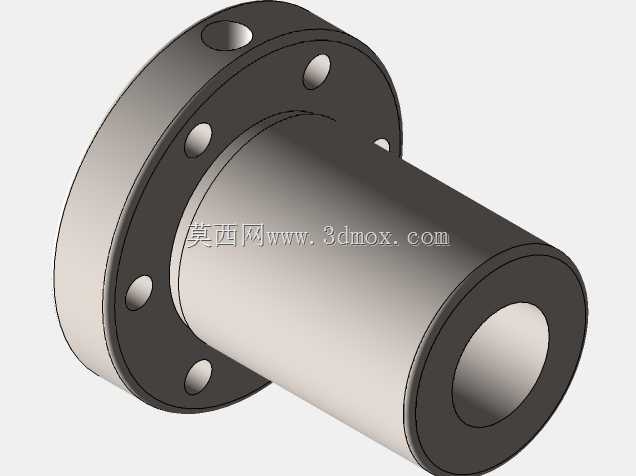

　　在数控加工中心、自动化直线滑台、精密检测设备、半导体晶圆传输机构这类对直线运动定位精度有严苛要求的装备里，滚珠丝杠是把旋转运动转化为直线运动的核心执行部件，相比传统滑动丝杠，它的传动效率能提升至九成以上，启动扭矩极小，不会出现滑动传动常见的低速爬行问题，长时间往复运行的精度保持性也更出色，能满足高速进给工况下的动态响应要求。这套标准型滚珠丝杠的设计，首先围绕常用安装场景做了适配，丝杠轴端预留了适配支撑轴承座的安装轴颈，可根据设备的负载等级选择固定-固定、固定-支撑、固定-自由三种常见的支撑安装方式，螺母部分采用法兰式安装结构，法兰端面的安装孔位按照通用传动件的安装尺寸规范设计，能直接和移动滑台、负载拖板通过螺栓锁紧，

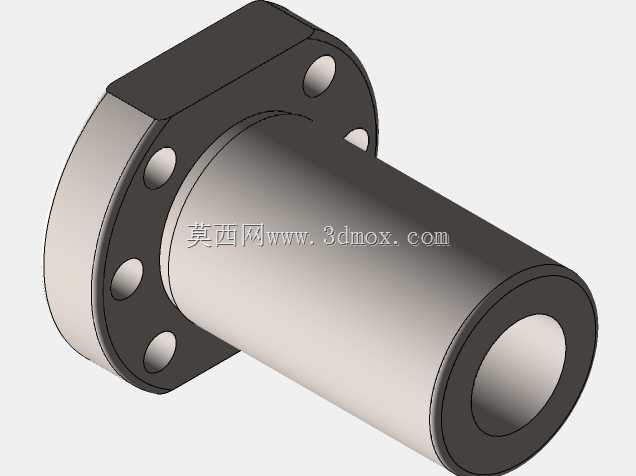

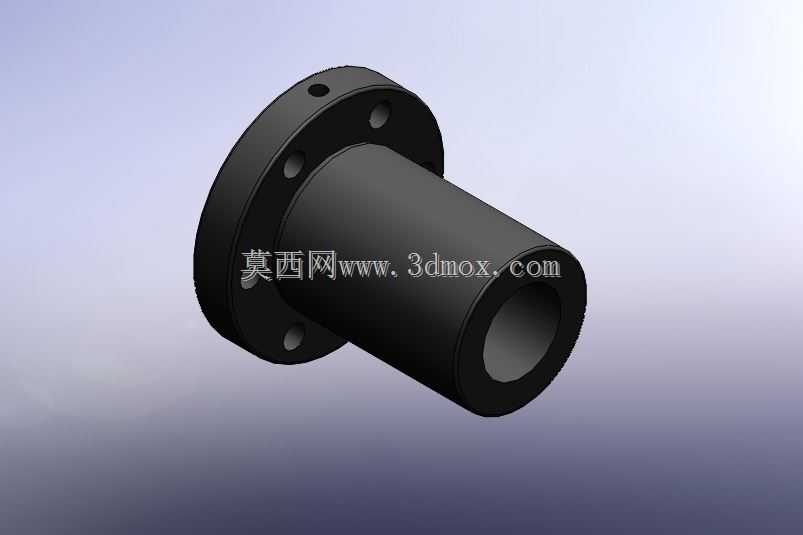

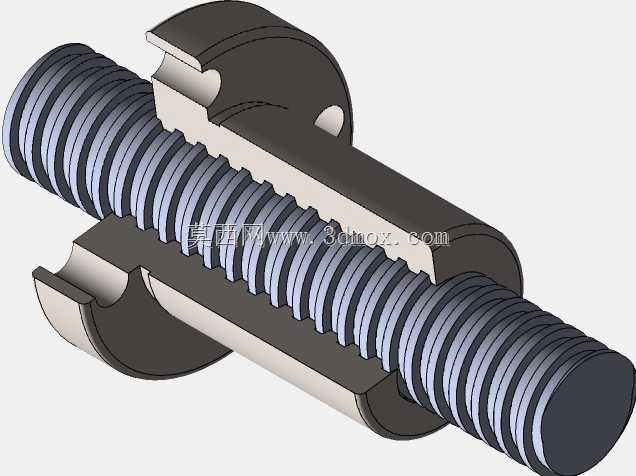

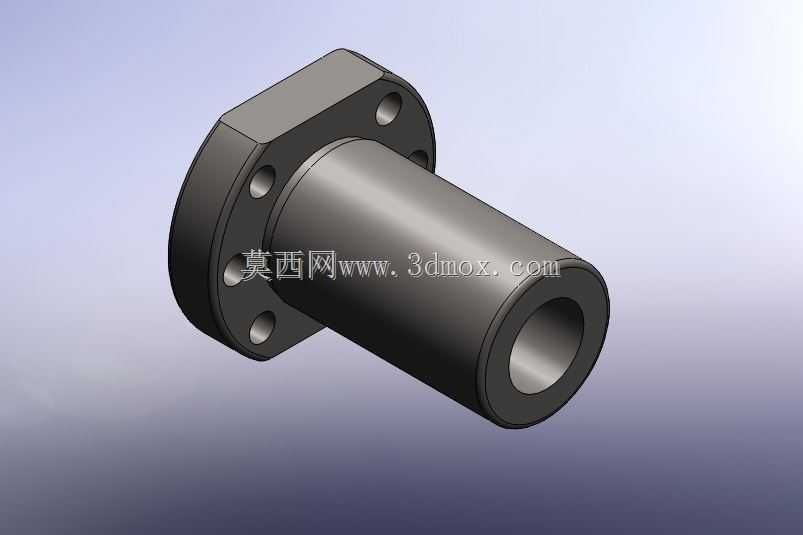

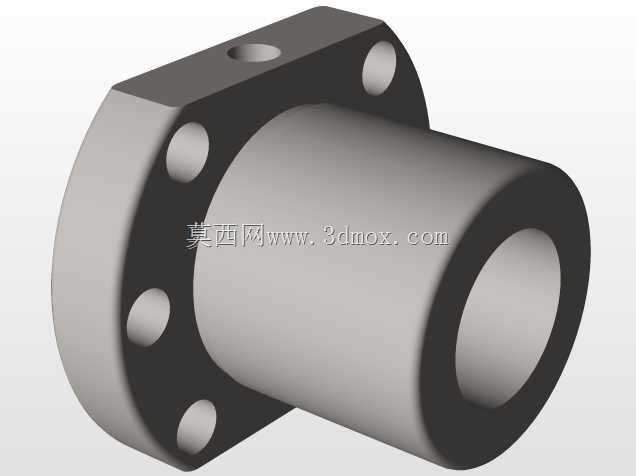

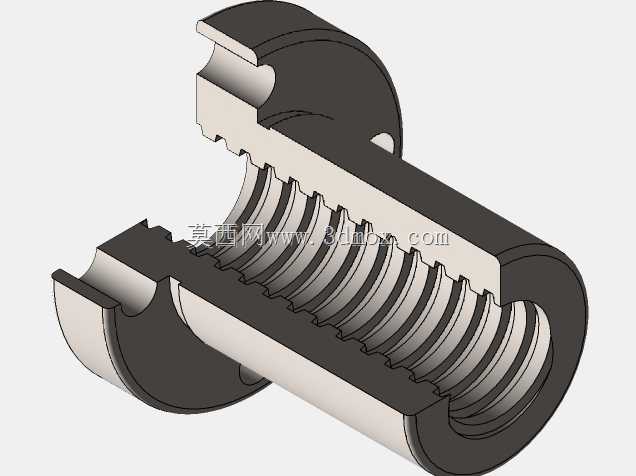

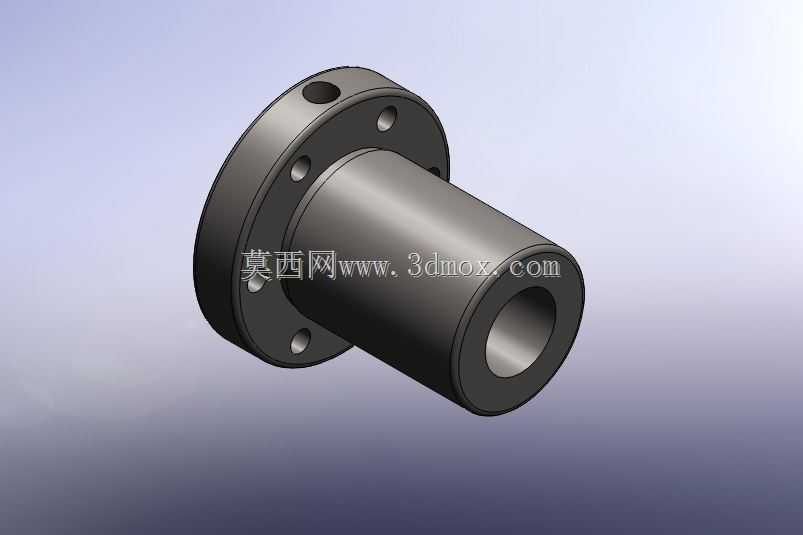

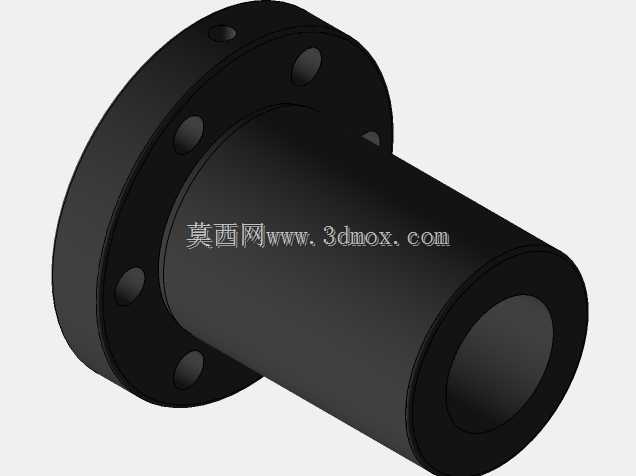

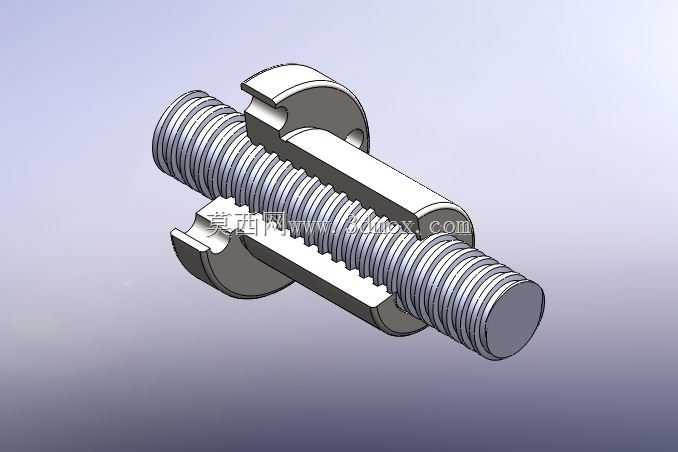

　　不需要额外做转接件，大幅降低设备集成阶段的结构改造成本。从结构细节来看，这套丝杠的滚道型面采用哥德式沟槽设计，滚珠和滚道的接触角控制在45度，能同时承受轴向载荷和一定的径向偏载，滚道的粗糙度、形位公差都按照精密传动件的要求做了参数设定，保证滚珠在滚道内循环时的流畅度，不会出现卡滞、顿挫的问题；螺母内部集成了滚珠循环反向装置，配合配套的二维剖面结构，能清晰看到滚珠在螺母与丝杠滚道间的循环路径，反向器的曲线过渡段做了顺滑处理，避免滚珠进出循环通道时产生撞击，降低高速运行时的振动和噪音。在实际选型适配时，工程师可以直接参考这套模型的外形尺寸边界做整机布局：丝杠的公称直径、导程参数覆盖了常规中小型自动化设备的常用规格，

　　丝杠总长可根据设备的有效行程做等比例调整，轴端的安装位尺寸也预留了修配余量，适配不同型号的角接触球轴承、深沟球轴承安装需求；螺母的外径、法兰厚度、安装孔分布圆直径都符合通用互换尺寸要求，在设备维护更换时，不需要改动原有安装结构就能直接替换同规格的丝杠副。设计过程中还充分考虑了不同工况的使用需求，针对有防尘要求的应用场景，螺母两端预留了防尘密封圈的安装槽位，可加装接触式或非接触式防尘圈，阻挡加工切屑、粉尘进入滚道内部，延长丝杠副的使用寿命；针对需要预紧消除间隙的场景，模型里的双螺母结构预留了预紧垫片的安装空间，可通过调整垫片厚度调整预紧力大小，消除反向传动间隙，提升往复定位精度，满足数控进给、

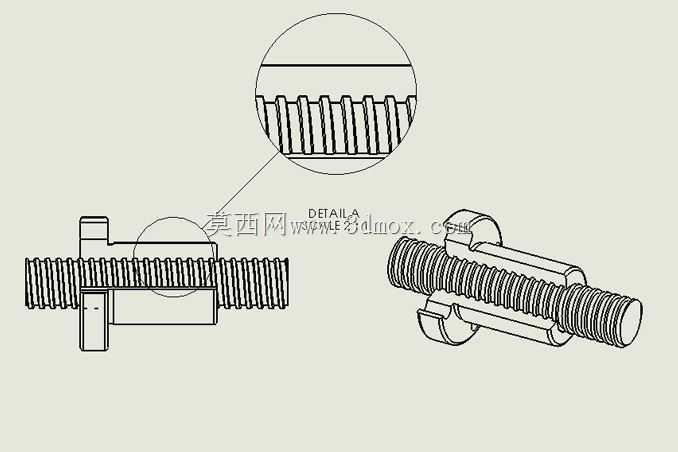

　　精密点位移动这类对反向间隙有严格要求的工况。另外配套的二维图形文件里，明确标注了各关键配合面的尺寸公差、形位公差要求，比如丝杠轴颈的圆柱度、滚道的导程误差、螺母安装端面的跳动公差等，能直接作为生产加工、进厂检验的参考依据，结构设计人员在做整机结构校核时，也可以直接提取模型里的安装尺寸，校核丝杠的临界转速、压杆稳定性、额定动负载等参数，判断所选规格是否满足设备的负载、速度、寿命要求，避免选型不当导致的设备运行故障。
