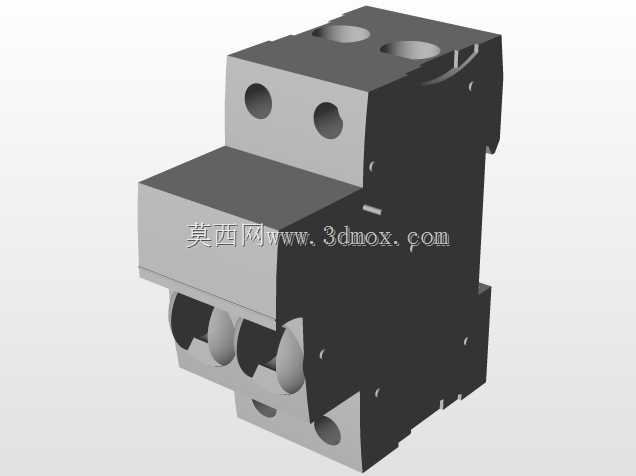

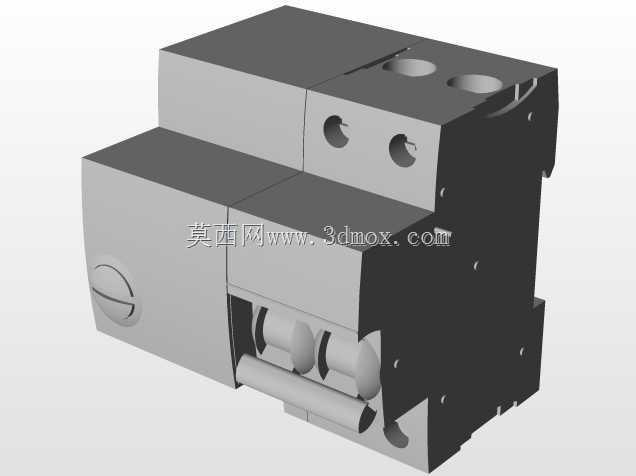

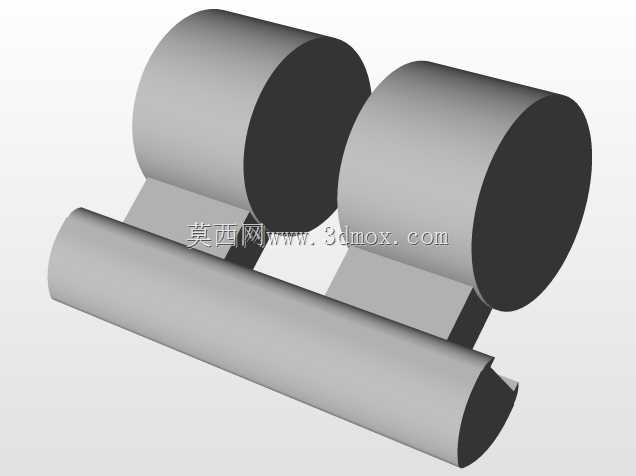

集成式微型断路器结构三维设计

　　在低压终端配电场景里，这类微型断路器是末端回路保护的核心元件，不管是民用建筑的户内配电箱、工业车间的工位配电支回路，还是商用楼宇的照明、插座回路，都需要这类元件承担过载、短路保护的核心功能，和传统熔断式保护器件比，它故障脱扣后不用更换熔芯，排除故障后直接合闸就能恢复供电，运维效率提升非常明显，也是目前终端配电里应用占比最高的保护类器件。

　　从实际功能特性来看，这款集成式微型断路器同时覆盖了两个核心保护维度：其一是过载长延时保护，回路电流长时间超过额定值时，内部的双金属片会因电流热效应发生弯曲，推动脱扣机构动作切断回路，避免线缆、后端用电设备因长期过流发热引发绝缘老化甚至起火风险；其二是短路瞬时保护，当回路出现短路故障、电流瞬间攀升至额定值数倍到数十倍时，内部的电磁脱扣器会瞬间吸合，在毫秒级时间内驱动机构分断，把短路故障的影响限制在最小范围，避免故障扩大波及上级配电系统。除此之外，它还自带手动分合操作手柄，日常运维中可以直接通过手柄手动切断回路，作为隔离开关使用，满足线路检修时的明显断开点需求。

　　做这款产品的三维结构设计时，首先要考虑的是安装适配性，目前终端配电通用的是35mm标准DIN导轨安装结构，所以壳体背部的导轨卡扣尺寸、卡入行程、脱扣按压位的尺寸都要严格匹配通用导轨的参数，保证安装时能顺畅卡入，拆卸时用一字螺丝刀撬动卡扣就能轻松取下，不会出现卡滞、安装后松动晃动的问题。其次是内部机构的动作行程匹配，操作手柄的转动角度、脱扣杆的摆动行程、锁扣的搭接量、触头的开距和超程这些参数，都要在三维建模时做运动干涉检查，要保证手动分合闸时机构动作顺畅无卡滞，脱扣触发时机构能瞬间解锁，不会出现滑扣、拒动的问题。还要考虑壳体的分模合理性，外壳采用热固性塑料注塑成型，建模时要预留均匀的壁厚，避免出现壁厚差异过大导致注塑时缩痕、填充不满的问题，同时进出线端的接线端子空间要匹配常用的6平方及以下规格的铜导线，接线螺钉的行程要足够，保证导线压接后接触可靠，不会出现虚接发热的情况。

　　外形尺寸上，这款单极结构的微型断路器宽度严格遵循终端配电的模数化尺寸要求，单极宽度为18mm标准模数，不管是单极使用还是和其他极数的模块拼接，都能和标准配电箱的安装位、梳状母排的孔位完全匹配，不会出现拼接后尺寸超差装不进配电箱的问题。壳体高度方向的尺寸要匹配配电箱内的操作空间，保证合闸、分闸位置时手柄的突出高度不会被配电箱门板干涉，同时手柄的操作力要控制在合理范围，成年人单指操作就能完成分合，不会出现操作力过大扳不动、或者操作力过小容易误碰分闸的问题。进出线端的接线孔位置要上下对齐，和梳状母排的插针位置完全对应，多极拼接使用时，母排能直接插入所有极的接线端，不用额外弯折导线，大幅提升现场装配的效率。

　　设计过程中还要考虑不同使用场景的适配细节，比如在潮湿环境使用的场景，壳体的拼接缝隙要做错位挡边结构，避免水汽直接进入内部影响机构动作和绝缘性能；在有粉尘的工业场景使用时，操作手柄和壳体之间的间隙要控制在合理范围，既不能因为间隙过小导致手柄操作卡滞，也不能因为间隙过大让粉尘大量进入内部堆积，影响机构的动作可靠性。另外，触头部分的结构设计要考虑分断电弧的需求，虽然微型断路器的分断能力不高，但分断短路电流时产生的电弧还是需要通过引弧角引导至灭弧室快速熄灭，建模时引弧角的角度、和触头的相对位置、灭弧栅片的安装间隙都要做合理排布，保证电弧能被快速引入灭弧室切割熄灭，避免电弧持续烧蚀触头导致器件寿命下降。

　　从结构装配的角度来说，三维建模时所有零件的装配公差都要做合理预留，比如塑料壳体和内部金属构件的配合公差，要考虑塑料件的成型收缩率，避免批量生产时出现零件装不上、或者装配后松动异响的问题。操作机构的金属零件要做圆角处理，避免动作过程中出现应力集中导致零件断裂，同时弹簧的选型要匹配机构的动作力需求，既要保证脱扣时机构有足够的分闸速度，也要保证合闸时锁扣能可靠搭接，不会因为弹簧力过大导致合闸困难、或者弹簧力过小导致分闸速度不够无法可靠灭弧。
