APM系列伺服电机高精度三维结构设计

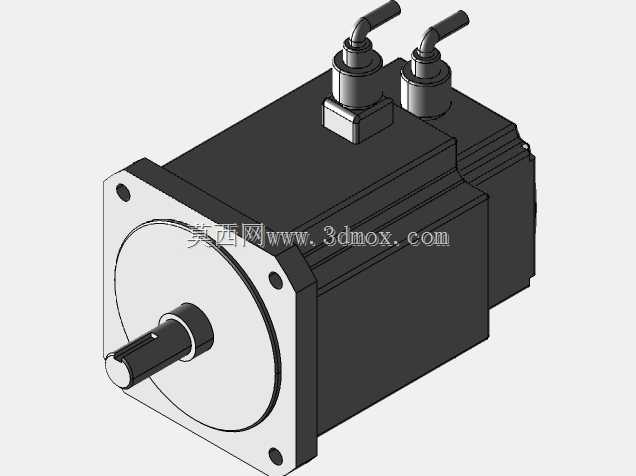

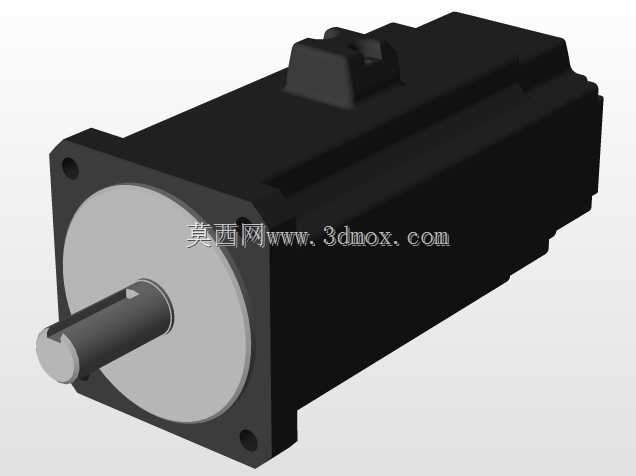

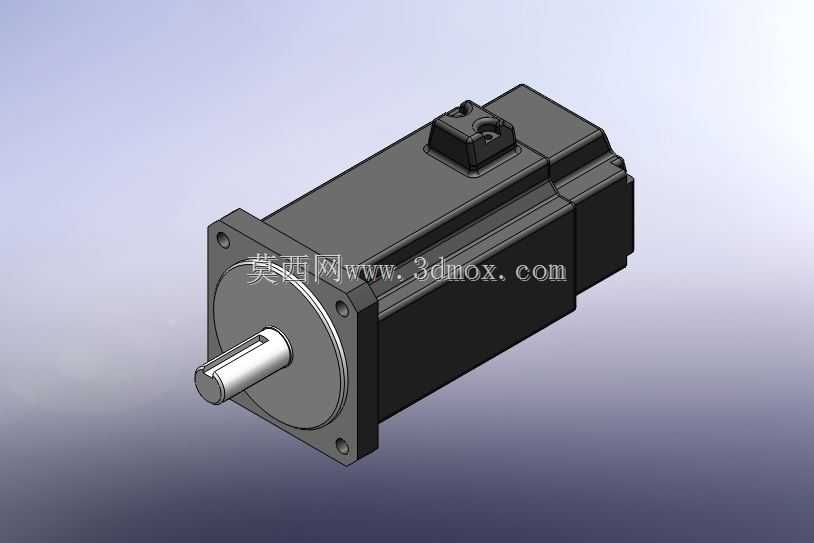

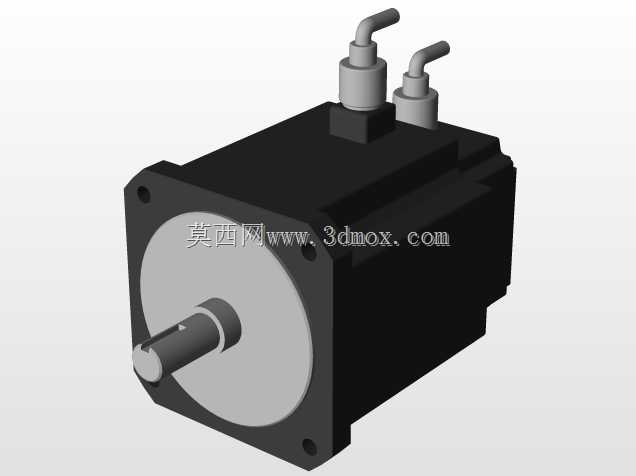

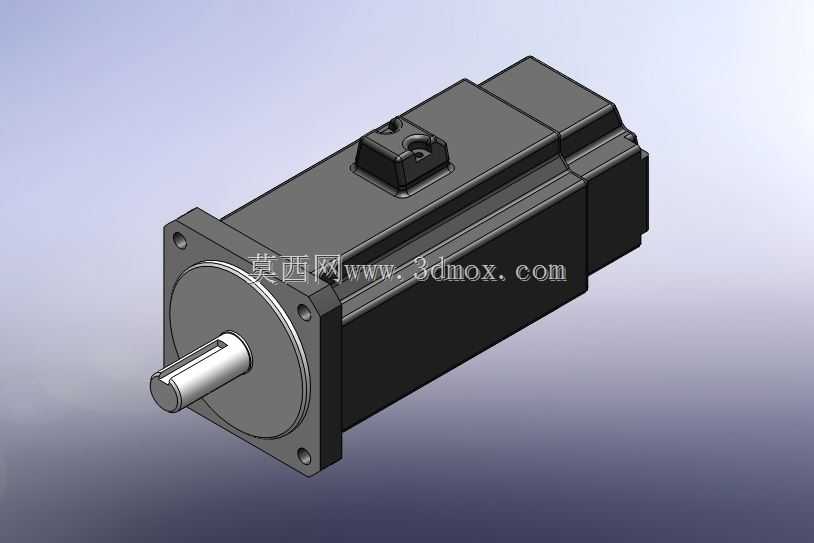

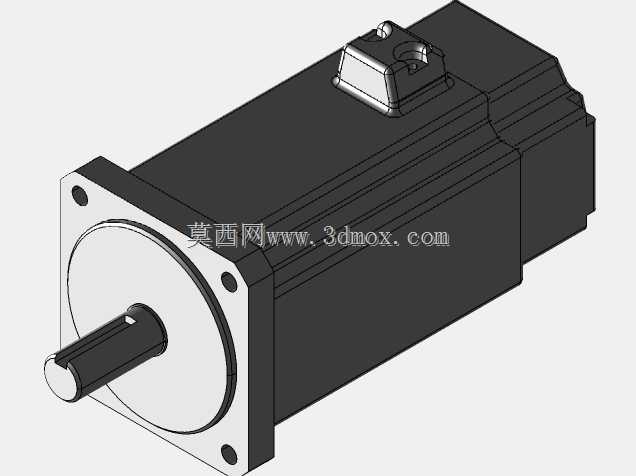

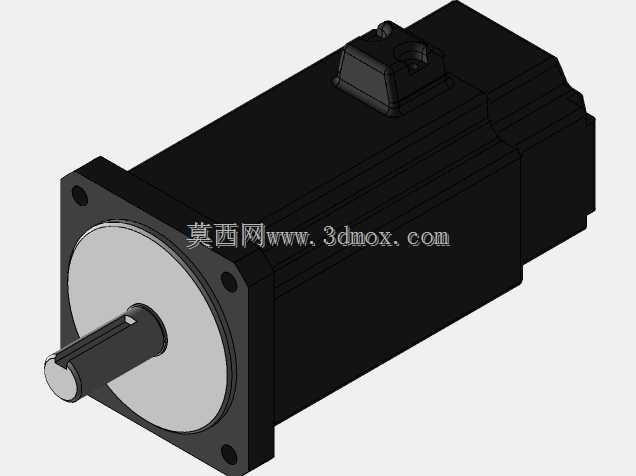

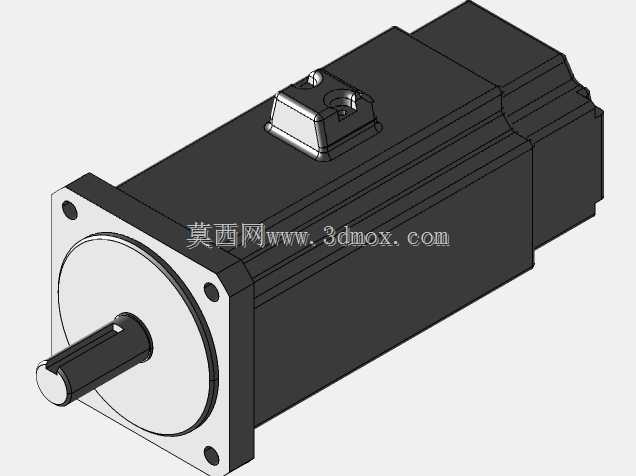

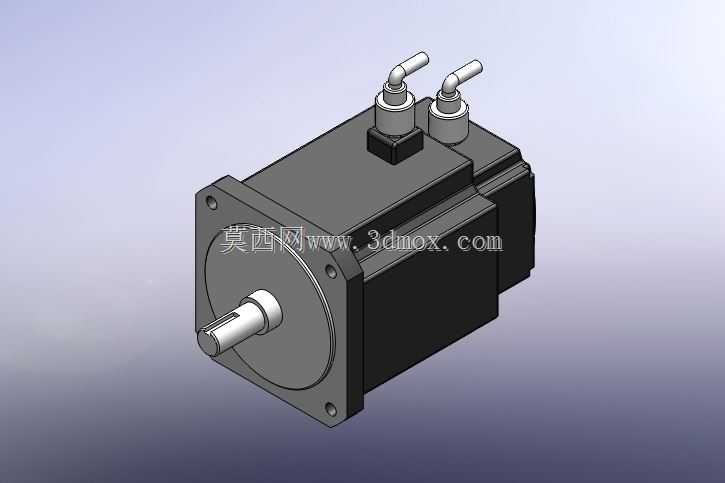

　　在自动化产线的定位工位、数控机床的进给轴、工业机器人的关节驱动这类对位置精度、转速响应有严苛要求的场景里，伺服电机是核心执行部件，区别于普通异步电机的开环运行特性，这类伺服单元自带位置反馈闭环，能够根据上位控制器发送的脉冲指令精准调整输出轴的转角、转速与输出扭矩，保障整套设备的动作精度落在设计允许的公差带内。本次呈现的APM系列伺服电机三维结构，在建模阶段就充分考虑了实际选型与安装的全流程需求，从安装法兰的定位止口到输出轴的键槽尺寸，都严格对照实物的安装边界做了1:1还原，方便结构工程师在做设备布局时直接调用，不用反复核对二维图纸的尺寸链。从结构设计逻辑来看，这款伺服电机采用方形端盖搭配方形机座的布局，区别于传统圆形机座的伺服产品，

　　方形外壳的四个安装平面可以更灵活地适配不同安装方向的固定需求，不管是水平卧式安装在设备机架的安装面上，还是垂直法兰安装在传动机构的输入端，都能找到对应的固定孔位完成锁紧，不需要额外设计转接安装板，能有效缩减设备的整体安装空间。输出轴采用标准圆柱轴伸搭配平键槽的设计，轴伸的直径、伸出长度以及键槽的宽度深度都匹配通用伺服的安装尺寸规范，可以直接适配市面上主流的联轴器、同步带轮、行星减速机输入端等连接部件，工程师在做传动链设计时不需要额外定制非标连接件，能大幅缩短设备的设计与装配周期。机座尾部的编码器保护罩做了凸起式的结构设计，既给内置的光电编码器预留了足够的安装空间，避免编码器码盘与机座内部结构产生干涉，

　　同时凸起的外壳结构也能提升尾部的抗冲击能力，在设备运输或者装配过程中如果发生轻微磕碰，也不容易直接损伤内部的编码器元件，降低现场安装的损坏风险。顶部的接线盒采用斜向出线的设计，相比传统顶部垂直出线的结构，斜向出线口可以更好地适配设备内部的走线空间，当电机安装在设备内部狭窄腔体内时，动力线与编码器线的弯折半径可以得到更好的保障，避免线缆因为过度弯折导致线芯断裂或者屏蔽层破损，影响信号传输的稳定性。在安装边界的尺寸处理上，建模时特意保留了安装法兰的止口配合公差参考，止口的直径尺寸、法兰面的平面度、安装孔的孔位间距都按照实际产品的安装公差做了标注参考，工程师在做安装板设计时，可以直接根据模型的止口尺寸设计对应的定位孔，

　　保证电机安装后输出轴的同轴度符合传动要求，避免因为同轴度偏差导致运行过程中产生额外的径向载荷，缩短电机轴承以及相连传动部件的使用寿命。从实际应用的适配性来看，这款伺服电机的功率段覆盖了中小负载的驱动需求，既可以用在3C电子制造设备的贴装头驱动、点胶机的XYZ轴传动，也可以用在包装设备的送膜机构、物料牵引工位，还能适配小型数控机床的进给轴驱动，满足不同行业自动化设备对高精度驱动部件的选型需求。建模过程中对电机的散热筋结构也做了细致还原，机座外壳的轴向散热筋可以在电机运行过程中增大散热面积，帮助定子绕组产生的热量更快散发到周围空气中，保证电机在额定负载下长时间运行时，绕组温升不会超过绝缘等级的允许范围，提升电机的连续运行稳定性。另外，输出轴端的油封安装位、轴承的装配位置都在模型里做了清晰的结构呈现，方便工程师在做维护性设计时，预留足够的拆装空间，后期设备维护更换油封或者轴承时，不需要拆解周边的其他部件就能完成操作，降低设备的后期维护成本。
