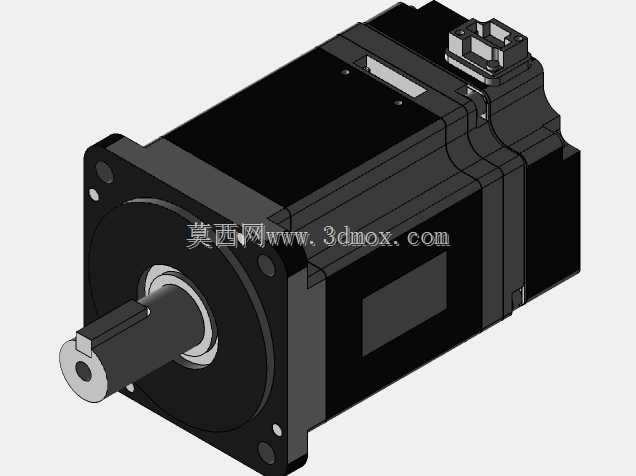

0.75kW法兰安装式伺服电机三维结构

　　这款0.75kW功率等级的伺服电机，是自动化传动场景里应用覆盖率极高的动力输出元件，在3C电子组装生产线的点胶、锁付工位，小型数控雕铣设备的进给轴驱动，包装机械的拉膜、切刀执行端，以及纺织机械的送经、卷绕机构中，都能见到同规格产品的实际落地。从结构设计逻辑来看，这款电机采用方形法兰安装结构，输出轴端带标准键槽，轴中心预留的顶丝孔可用于配套带轮、联轴器的轴向锁紧，避免高速启停工况下传动件出现轴向窜动。法兰端面上的安装孔位按照行业通用安装尺寸排布，设计时充分考虑了与标准行星减速机、同步带轮座的适配性，安装止口的公差配合选用过渡配合等级，既能保证装配时的定位精度，又不会出现过盈装配导致的拆装困难问题。电机本体的壳体采用分段式拼接结构，

　　前端盖与定子壳体通过精密止口定位，后端集成的编码器防护壳与动力接线座做了凸起式结构设计，接线端子的排布预留了足够的线缆弯折空间，现场布线时无需额外打磨壳体避让线缆，动力接插件采用侧装式布局，可有效避免电机安装在狭小设备腔体内时，线缆与周边结构件产生干涉。从散热结构设计来看，电机壳体表面做了细密的轴向散热筋，在自然冷却工况下即可满足额定转速下的持续运行散热需求，无需额外加装外置散热风扇，既压缩了电机整体轴向尺寸，也减少了风扇运行带来的粉尘吸附问题，适配洁净车间内的设备使用要求。输出轴的轴承选用深沟球轴承配对安装结构，可同时承受径向负载与少量轴向负载，在配套同步带传动的场景下，能抵消皮带张紧带来的径向力，保证轴系运行的同轴度，

　　避免长期运行出现轴端跳动超差的问题。在做设备布局设计时，这款电机的安装边界需要重点考量几个维度：法兰安装面到电机尾端接线座的总长度，要预留至少15mm的线缆插拔空间，避免设备侧板与接线座距离过近导致接插件无法拆装；电机本体的方形截面尺寸，要与周边的走线槽、安装板筋条预留至少5mm的安全间隙，防止设备运行振动时出现剐蹭；输出轴的伸出长度要与配套联轴器的夹持长度匹配，若轴伸过长会顶到联轴器内部的限位结构，过短则会导致夹持面积不足，大扭矩输出时出现打滑。这款电机的额定扭矩适配0.75kW功率段的常规负载需求，转子惯量经过匹配设计，在做位置控制模式运行时，响应速度可满足大部分中低速高精度传动场景的要求，

　　无需额外选配大惯量转子版本即可覆盖多数通用自动化场景。编码器端的防护结构做了台阶式密封设计，可阻挡车间内的切削液雾、粉尘进入编码器腔体内，避免码盘污染导致的位置反馈信号异常，在有少量切削液飞溅的机加工设备上使用时，也能保证长期运行的稳定性。在三维建模过程中，这款模型完整还原了电机的所有外部安装特征，包括法兰孔位的相对位置、键槽的尺寸深度、接线座的接口朝向、散热筋的排布密度，结构工程师在做设备整体装配时，可直接将该模型导入装配体中做干涉检查，提前排查安装空间不足、线缆走向冲突等问题，减少实际加工装配时的改模次数。不同于简化版的电机示意模型，这款模型对安装相关的特征做了精准还原，比如法兰止口的倒角尺寸、输出轴端的中心孔规格、壳体上的安装固定凸台位置，都按照实际产品的尺寸比例建模，在做工装夹具设计、电机安装板加工时，可直接参考模型上的尺寸做孔位标注，无需额外查找二维样本核对参数。在做设备选型匹配时，这款0.75kW伺服电机可适配导程5到20mm的滚珠丝杠传动结构，驱动100kg以内的水平移动负载，或者配套减速比10以内的行星减速机，驱动转盘类回转负载，扭矩余量可满足1.5倍过载的短时运行需求，适配自动化设备常见的急停、快速换向工况。
