磁悬浮行星齿轮组立式风力驱动装置

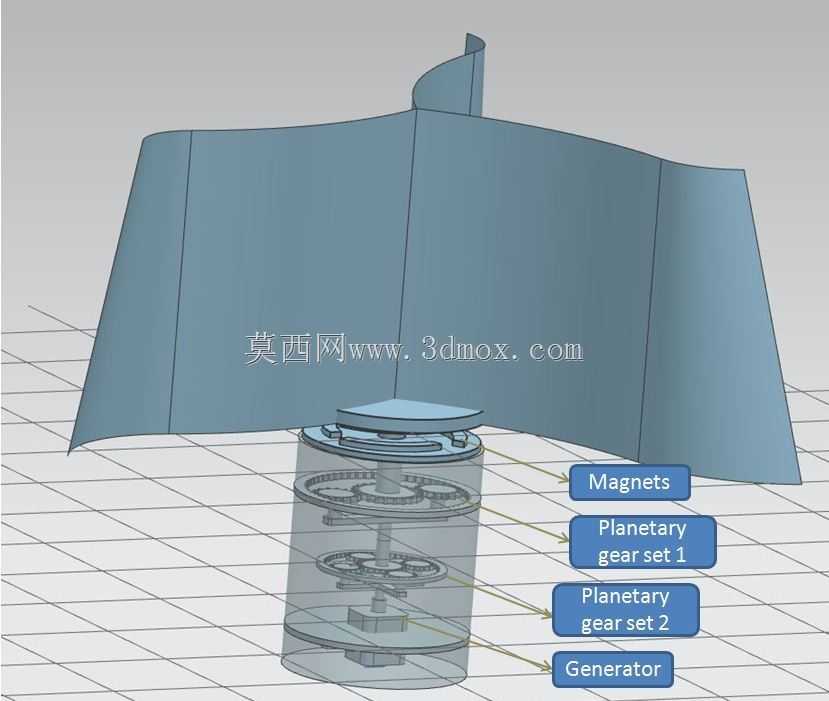

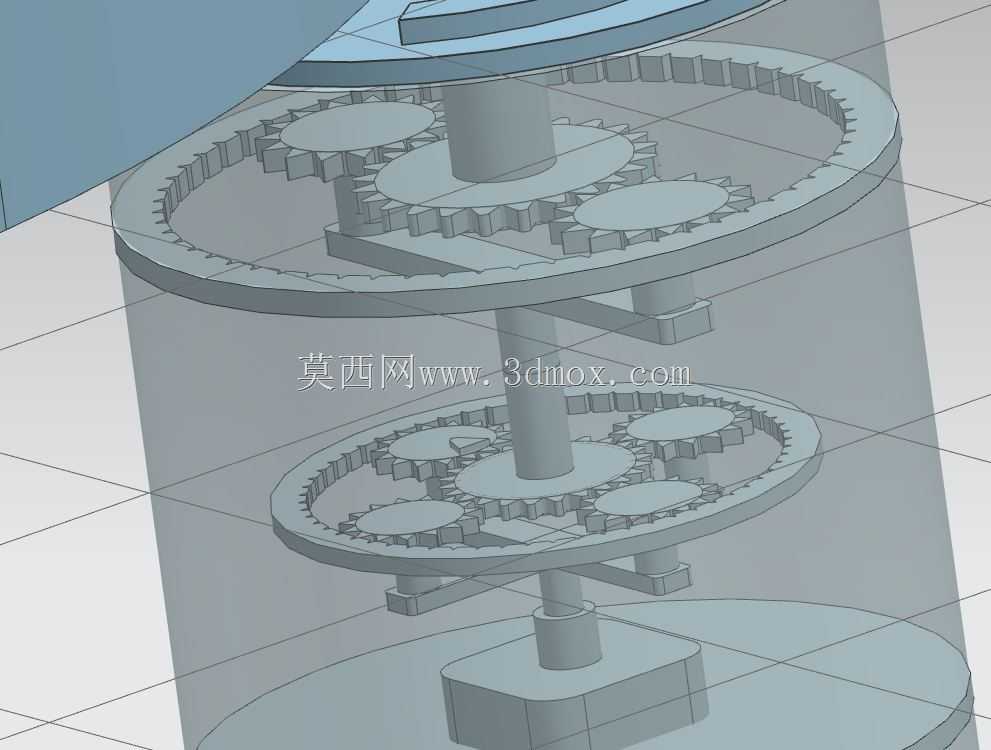

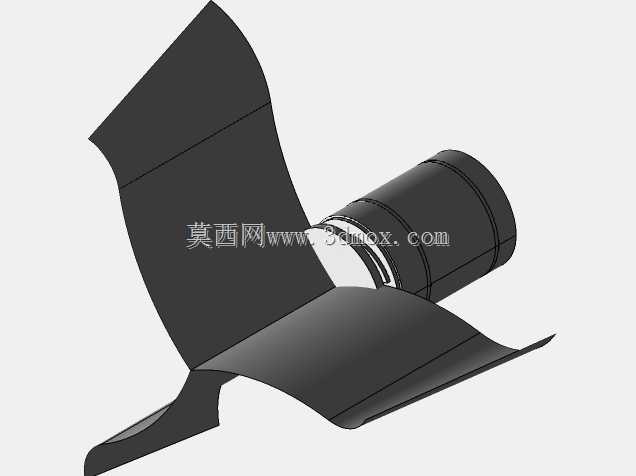

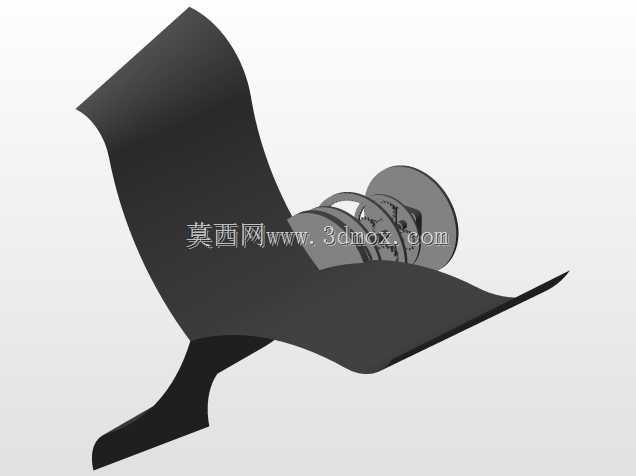

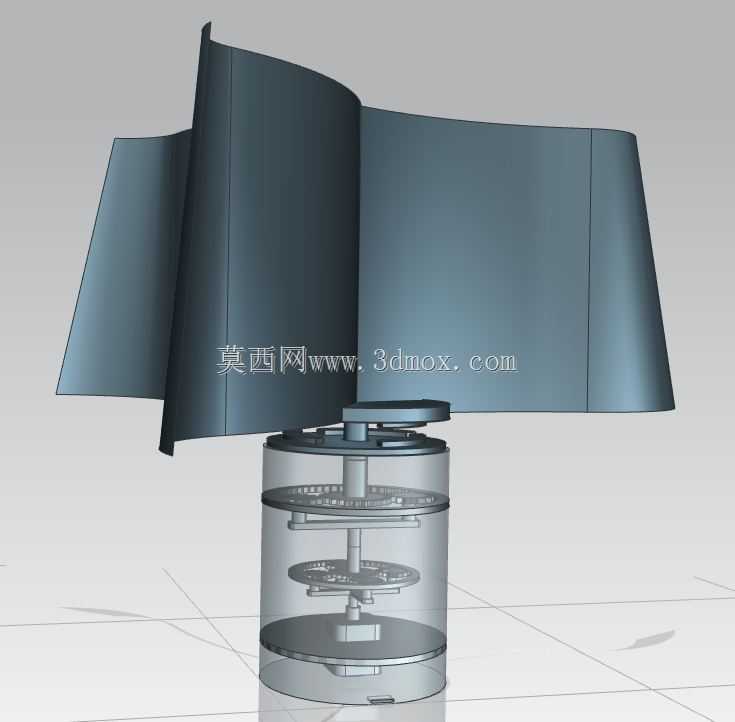

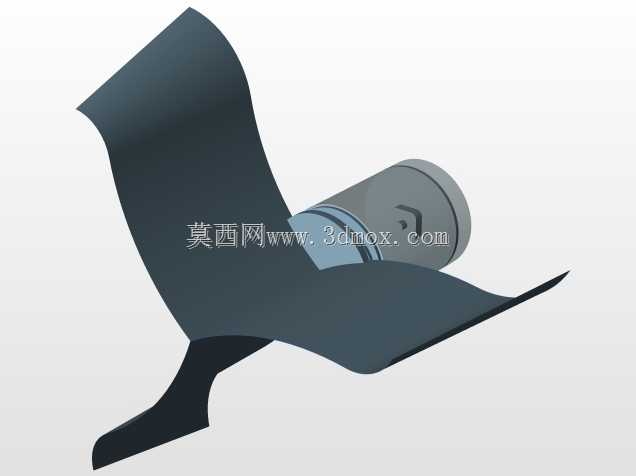

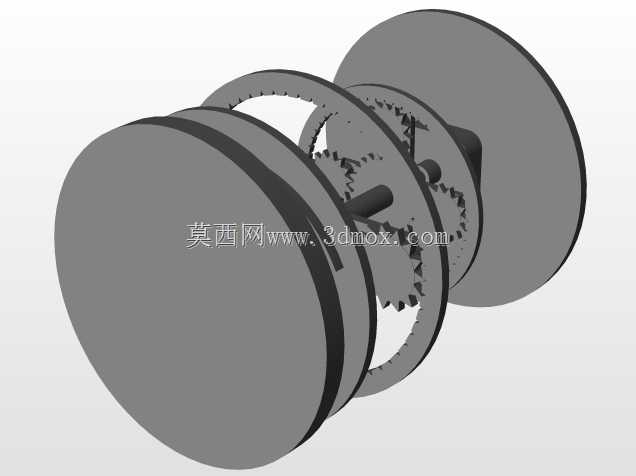

　　这款立式风力驱动装置的设计，最初是针对分布式微风能采集场景的痛点展开的——传统水平轴风机对来风方向敏感度高，在城市楼宇间隙、厂区边角这类风向紊乱的区域，调向机构的磨损与功率损耗占比极高，而常规垂直轴风机的转轴摩擦损耗、齿轮组啮合磨损问题，又会大幅拉低低风速区间的能量转换效率，因此在方案初期就确定了采用垂直轴风轮搭配低损耗传动结构的核心方向。风轮部分采用四片对称式弧面立叶设计，叶片曲面经过多轮流场仿真迭代，针对3-8m/s的城市常见风速区间做了升阻比优化，叶片根部与上转盘采用一体化法兰连接结构，避免拼接缝隙带来的流场扰动，同时上转盘的外缘做了圆弧导角处理，减少旋转过程中的端面风阻。传动核心采用NGW型行星齿轮组布局，

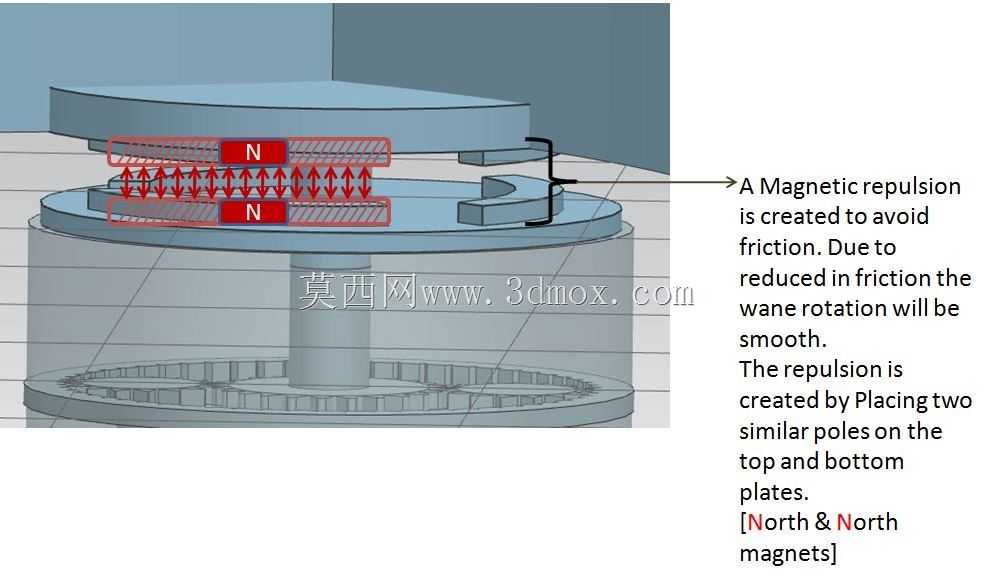

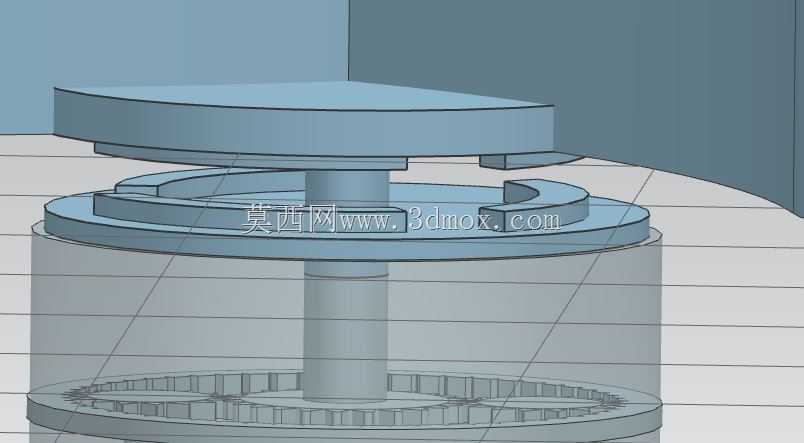

　　内齿圈与上转盘直接固连，行星轮架作为动力输出端，太阳轮预留外接拓展接口，可根据负载需求直接连接微型发电机、小型驱动辊或者通风叶轮，不需要额外加装换向传动结构；为了最大限度降低传动损耗，设计中引入了磁悬浮承力结构，在上转盘与下部固定基座之间、行星轮架与底部支撑座之间，分别布置了同极相对的环形永磁阵列，依靠磁斥力承担风轮与传动组件的轴向载荷，让转动部件与固定部件之间不存在物理接触，从根源上消除了滑动轴承或滚动轴承带来的摩擦阻力，同时也避免了长期运行后的轴承磨损、润滑脂失效等维护问题，磁路设计时特意做了漏磁屏蔽处理，环形永磁体外侧加装了软铁导磁环，避免磁场外泄影响周边的电子传感部件。从安装边界来看，

　　整套装置的径向最大尺寸由风轮叶片的旋转扫掠直径决定，安装时需要预留的径向安全间隙不小于叶片长度的15%，避免叶片旋转过程中与周边遮挡物发生剐蹭；轴向尺寸分为风轮段、传动段、基座固定段三个部分，基座底部预留了四个均布的螺栓安装孔，可直接固定在混凝土基座、钢结构平台或者建筑顶面的预制安装位上，不需要额外搭建复杂的支撑塔架，适合在离地面高度3-15米的低高度风能场景部署。实际应用中，这类装置可覆盖三类核心场景：一是城市建筑的分布式微发电场景，为楼宇的公共照明、环境监测传感器提供持续电力，不需要架设高大的风机塔架，对建筑外观的影响极小；二是厂区无电区域的通风驱动场景，直接将行星轮架的输出端连接车间通风管道的叶轮，依靠自然风力驱动车间换气，

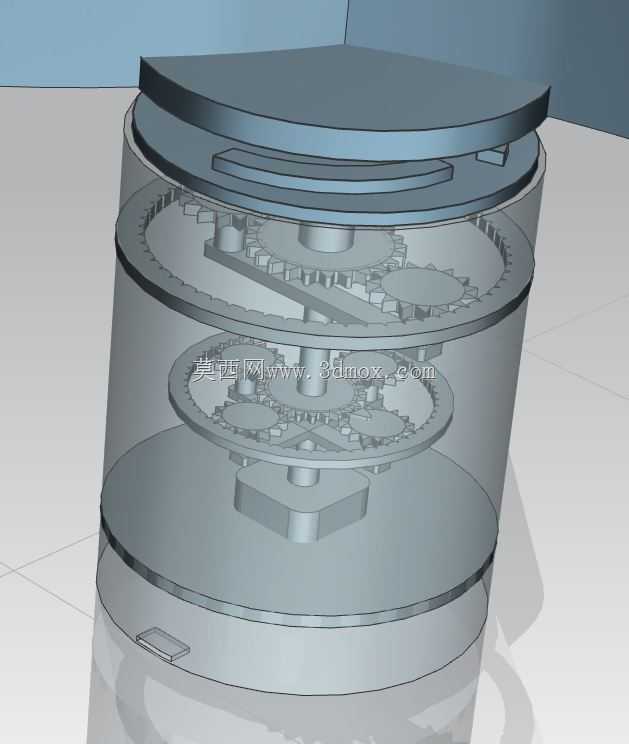

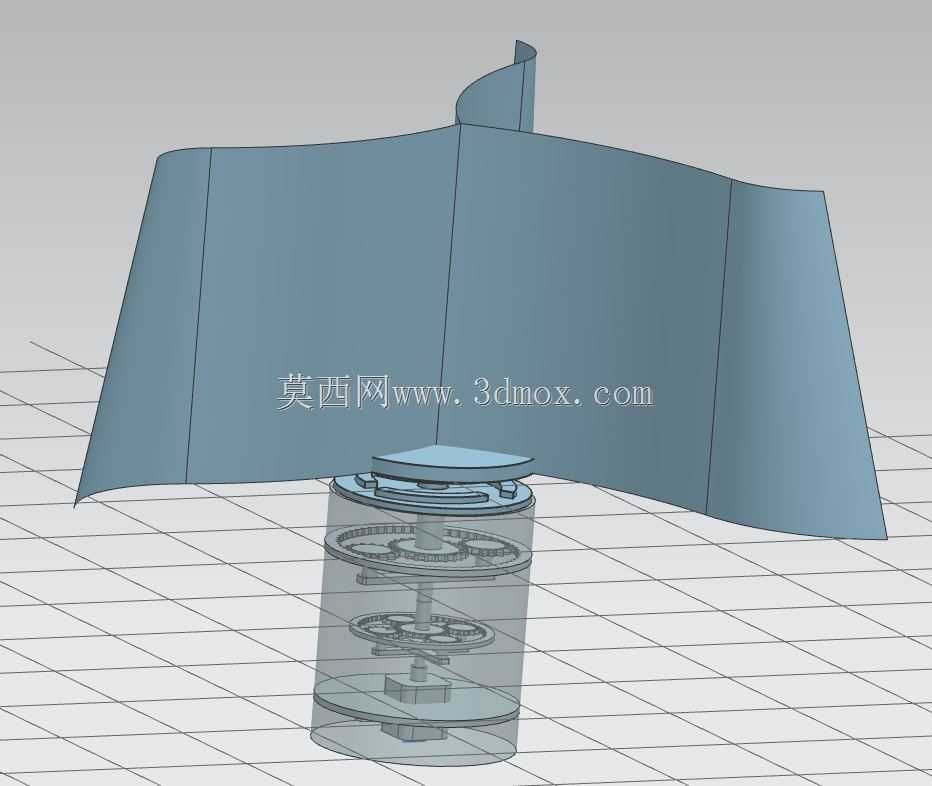

　　不需要额外铺设供电线路；三是偏远区域的小型提水、驱鸟装置动力源，依靠低摩擦传动结构，在微风条件下即可启动运行，相比传统垂直轴风机的启动风速降低了40%左右。设计过程中也做了多轮工况校核，针对12级强风工况，风轮叶片采用了变刚度曲面设计，当风速超过额定阈值时，叶片会产生微量弹性形变，改变自身迎风角度，自动降低风轮转速，避免传动组件过载，同时磁悬浮结构的磁斥力随轴向间隙减小而增大，在强风带来的轴向冲击载荷下，可自动形成缓冲效果，不需要额外加装阻尼减震结构；齿轮组的啮合间隙按照精密传动等级设计，侧隙控制在0.02-0.05mm之间，既保证了传动过程的平顺性，避免磁悬浮状态下转动部件的径向窜动带来的齿轮冲击，也不会因为间隙过小导致卡滞问题。不同于常规立式风机的密封式壳体设计，这套装置的传动段采用了半透明可视化外壳设计，一方面可以直观观察内部齿轮组的运行状态，日常巡检时不需要拆解外壳即可判断是否存在异常，另一方面外壳采用抗紫外线的PC材质，可阻挡沙尘、雨水进入传动腔，同时不会屏蔽内部磁路，也不会因为长期户外暴晒出现老化脆裂问题。
