带键槽阶梯式传动转轴结构设计

　　在各类旋转传动设备的结构体系中，轴类零件是支撑传动件、传递扭矩与旋转运动的核心承载构件，这款带键槽的阶梯式转轴，适配多数中低速重载传动场景的安装需求，可广泛应用于机床主轴箱、农用机械传动箱、小型输送机驱动端、通用减速机输入输出端等位置，作为动力传递的中间载体，承接电机端输入的扭矩，将动力传递至齿轮、带轮、链轮等装配件，带动终端执行机构完成既定的旋转动作。从结构设计逻辑来看，这款轴采用多段阶梯式构型，并非随意设置轴肩尺寸，每一段轴径的差值都经过装配逻辑的考量：不同直径的轴段分别对应不同装配件的内孔配合公差，轴肩位置可直接作为装配件的轴向定位基准，省去额外加装定位套的工序，装配时只需将对应内孔尺寸的传动件沿轴端推入，

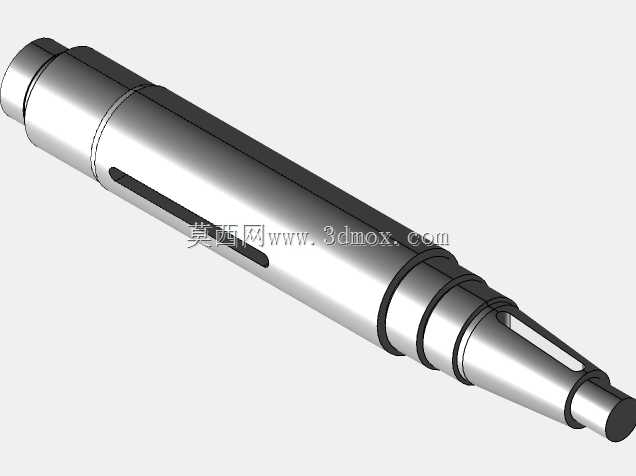

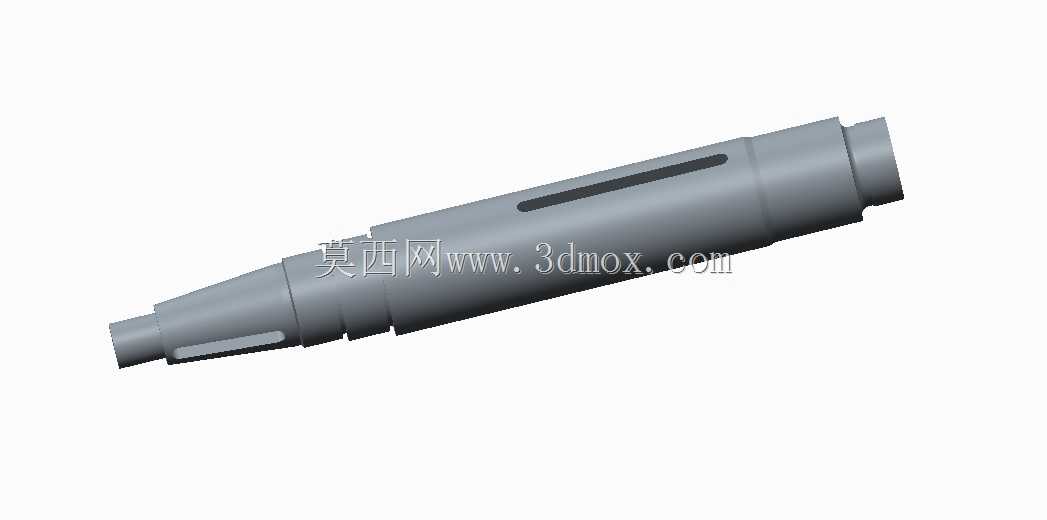

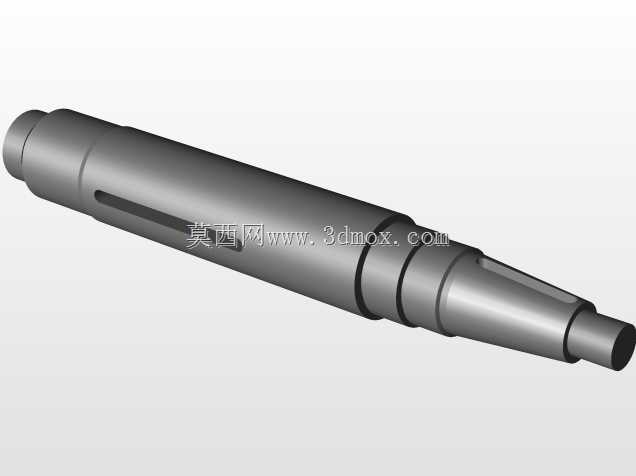

　　抵靠到对应轴肩位置即可完成轴向定位，大幅降低现场装配的对位难度，也能避免传动件运行过程中出现轴向窜动。轴身开设的两处键槽分别对应不同的装配件位置，一处位于轴的小直径端，用于安装动力输入端的联轴器或带轮，另一处位于中间大直径轴段，用于安装传动齿轮，键槽的宽度与深度按照对应轴径的标准键槽参数设计，配合平键使用时可实现周向固定，保证扭矩传递过程中轴与装配件之间无相对转动，避免打滑造成功率损耗甚至键槽剪切失效。从安装边界维度考量，这款轴的各段轴长经过紧凑化设计，两端轴段的伸出长度适配常规轴承座的安装深度，两端轴头可直接装入标准深沟球轴承或圆锥滚子轴承内圈，轴承外圈固定在箱体轴承孔内即可实现轴的径向支撑，保证轴旋转过程中的同轴度，

　　减少径向跳动带来的振动与噪音。轴的表面粗糙度设计也结合了不同位置的功能需求：与轴承、传动件配合的轴段表面粗糙度要求更高，减少配合面的磨损，延长零件使用寿命；非配合的轴段表面粗糙度可适当放宽，降低加工成本与加工时长。在实际选型适配时，需要核对各段轴径与待安装传动件、轴承的内孔尺寸匹配度，确认键槽宽度与所用平键的规格一致，同时核算轴的额定承载扭矩是否满足设备的最大传动功率需求，避免长期过载运行导致轴的疲劳断裂。轴的材质通常选用45号钢调质处理，兼顾强度与韧性，可承受交变载荷的冲击，部分重载场景下也可更换为40Cr材质进行调质加表面淬火处理，提升轴颈位置的耐磨性。在三维建模过程中，这款轴的特征构建遵循回转类零件的建模逻辑，

　　先绘制轴的半截面轮廓通过旋转特征生成基体，再通过拉伸切除特征生成键槽结构，最后对轴肩位置添加符合工艺要求的过渡圆角，避免应力集中——这也是轴类零件设计中极易被忽略的细节，轴肩处的直角过渡会在长期受扭时产生应力集中点，成为疲劳断裂的起始位置，因此所有轴肩位置都设置了适配轴径尺寸的过渡圆角，在不影响装配件轴向定位的前提下，大幅提升轴的疲劳强度。日常设备维护中，这类轴的检查重点集中在键槽是否出现挤压变形、轴颈配合位置是否出现磨损、轴身是否出现肉眼可见的弯曲变形，一旦发现键槽边缘出现压溃变形，需及时更换轴与配套平键，避免传动过程中出现冲击载荷损坏其他传动零件。
