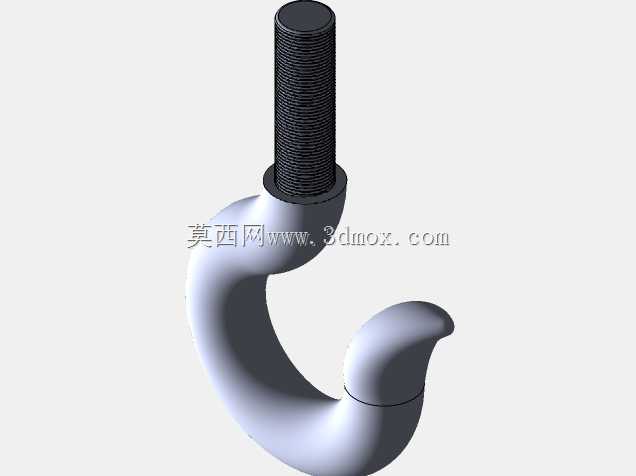

起重作业用螺纹连接式吊钩三维结构

　　在车间重型工件转运、港口集装箱装卸、基建现场钢筋构件吊装、仓储重型物资堆垛这类常规起重作业场景里，吊钩是直接连接起重设备卷扬钢丝绳/吊链与被吊载荷的核心受力部件，所有吊重的载荷最终都要通过吊钩本体传递到起升机构，其结构合理性直接决定起重作业的安全冗余，哪怕是钩身曲率的微小偏差、螺纹段的配合精度不足，都可能在满载起吊时引发脱钩、断裂这类恶性安全事故。这款吊钩采用上端外螺纹直杆的连接形式，区别于传统吊钩配装滑轮组、横梁的铰接结构，螺纹连接的形式更适配小吨位、安装空间紧凑的起重场景，比如小型悬臂吊的起升端、电动葫芦的下挂点、流水线定点工位的简易提升装置，不需要额外配置吊钩横梁、推力轴承这类附属部件，直接将螺纹段拧入配套的吊具连接座，

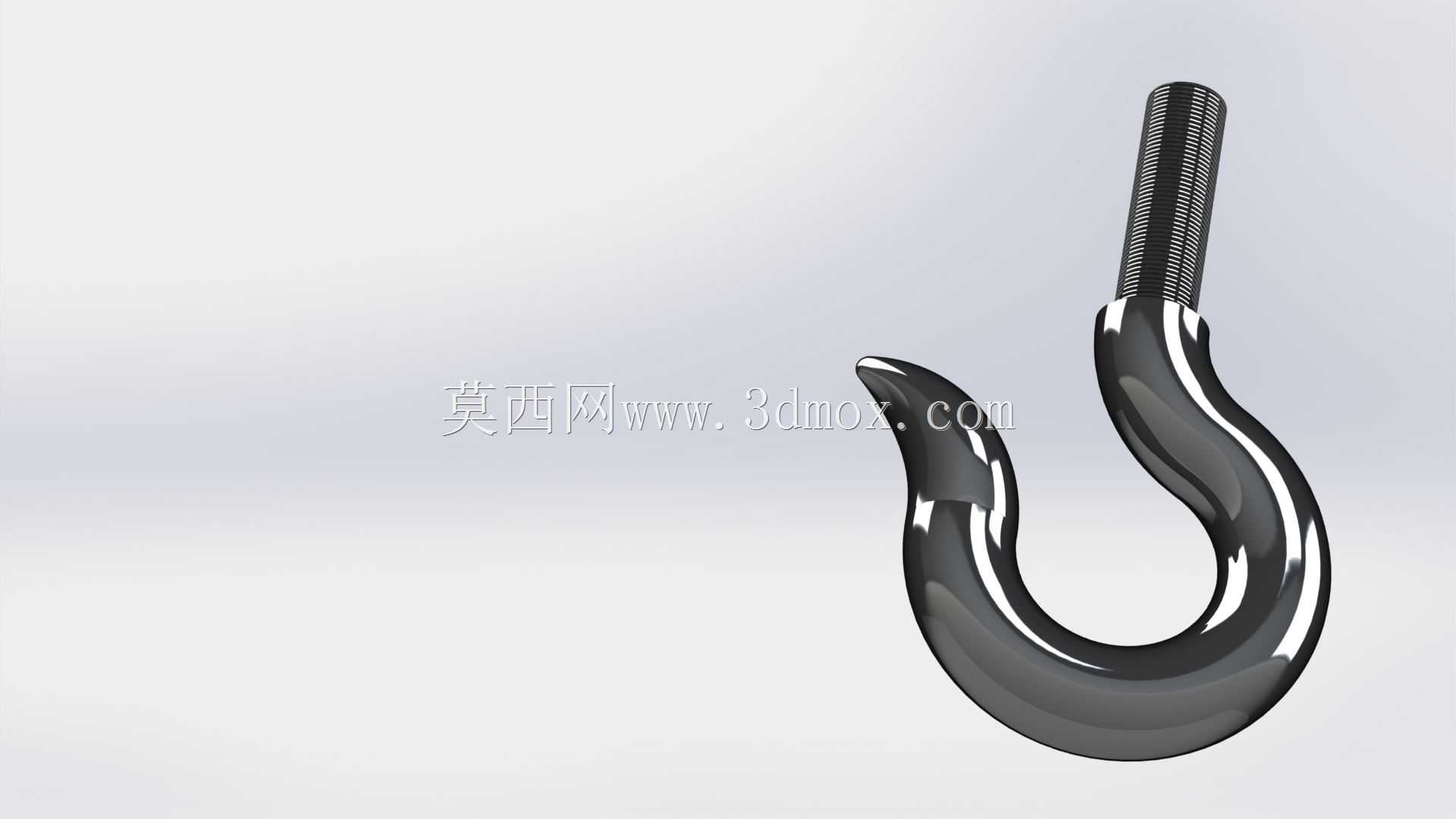

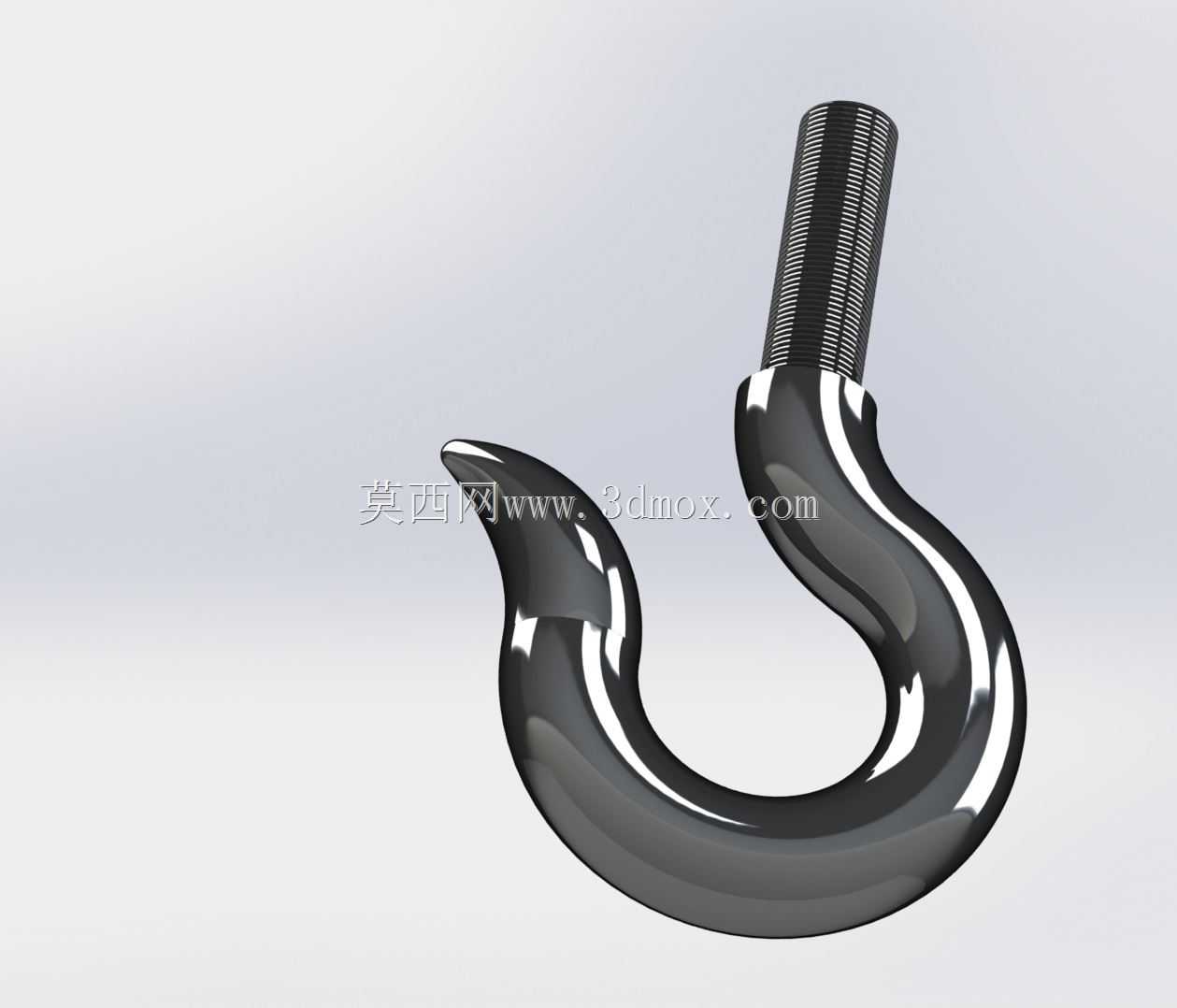

　　拧紧防松螺母即可完成安装，拆装效率比铰接式吊钩提升40%以上，日常维护时只需要检查螺纹磨损量、钩身变形量即可，不需要拆解铰接副做润滑保养。从结构设计逻辑来看，钩身采用大曲率平滑过渡的C形轮廓，钩尖位置做了向上的防脱翘边，这个翘边的高度刚好能挡住常规吊装用的卸扣、钢丝绳套环，避免起吊过程中吊索因为载荷摆动从钩口滑出；钩身的截面从螺纹段根部到钩尖位置是渐变的，螺纹段根部因为要同时承受轴向拉力和起吊时的偏载弯矩，截面直径最大，沿着钩身弯曲段向下，截面直径按照弯矩分布曲线逐步收窄，到钩尖位置截面最小，这种变截面设计既保证了各受力位置的应力值都控制在材料许用应力范围内，又尽可能降低了吊钩自身的重量，减少起升机构的无效载荷消耗。

　　上端的连接螺纹采用梯形传动螺纹，而非普通连接用的三角螺纹，梯形螺纹的牙根强度更高，配合间隙小，能承受更大的轴向冲击力，适合起重作业中频繁启停、载荷微动冲击的工况，螺纹段表面做了滚花处理？不对，图中螺纹段的纹路是加工的螺纹牙型，滚花是防滑结构，这里的外螺纹是标准的传动螺纹，长度预留了足够的防松螺母安装空间，安装时可以根据连接座的厚度调整拧入深度，适配不同厚度的安装基板，安装边界上，螺纹段的公称直径要和配套连接座的内螺纹公差带保持一致，一般选用H7/g6的间隙配合，既保证拧入顺畅，又不会因为配合间隙过大导致起吊时吊钩晃动；钩身的最大外轮廓宽度要小于吊具下方的安全作业间隙，避免起升过程中钩身和周围的设备护栏、工件架发生碰撞，

　　钩尖的开口尺寸要适配常用的卸扣、钢丝绳套的直径，保证常规吊索具能顺利挂入，同时不会因为开口过大导致吊索容易脱出。实际使用中，这类吊钩的额定起重量一般在0.5吨到5吨区间，适合轻型到中型的定点起重作业，设计时钩身的弯曲半径经过严格校核，保证吊索挂入后，吊索和钩身的接触面积足够大，不会因为接触应力过大切割钢丝绳，同时钩身的内凹曲面做了平滑抛光处理，没有尖锐的棱角、加工毛刺，避免起吊过程中磨损吊索的钢丝或纤维层，延长吊索的使用寿命。很多一线结构设计人员在做小型起重设备的吊具选型时，容易忽略吊钩螺纹段的旋合长度要求，其实按照起重机械的安全规范，螺纹的旋合长度不能小于螺纹公称直径的1.5倍，否则螺纹牙的受力会不均匀，前几牙螺纹承受的载荷过大，容易发生滑牙失效，这款吊钩的螺纹段长度刚好满足这个安全要求，同时预留了2到3个螺距的余量，方便安装防松开口销或者双螺母防松结构，避免作业过程中螺纹因为振动反转松脱。另外，钩身的重心经过配重校核，当吊钩空载时，钩口会自然保持竖直向上的状态，不会因为重心偏移导致钩口歪斜，方便地面作业人员挂取吊索，不需要额外手扶调整吊钩角度，这一点在高空起重作业场景下尤为重要，能减少作业人员的操作风险，提升挂摘钩的效率。
